OPEL ASTRA K 2016 Instruktionsbok

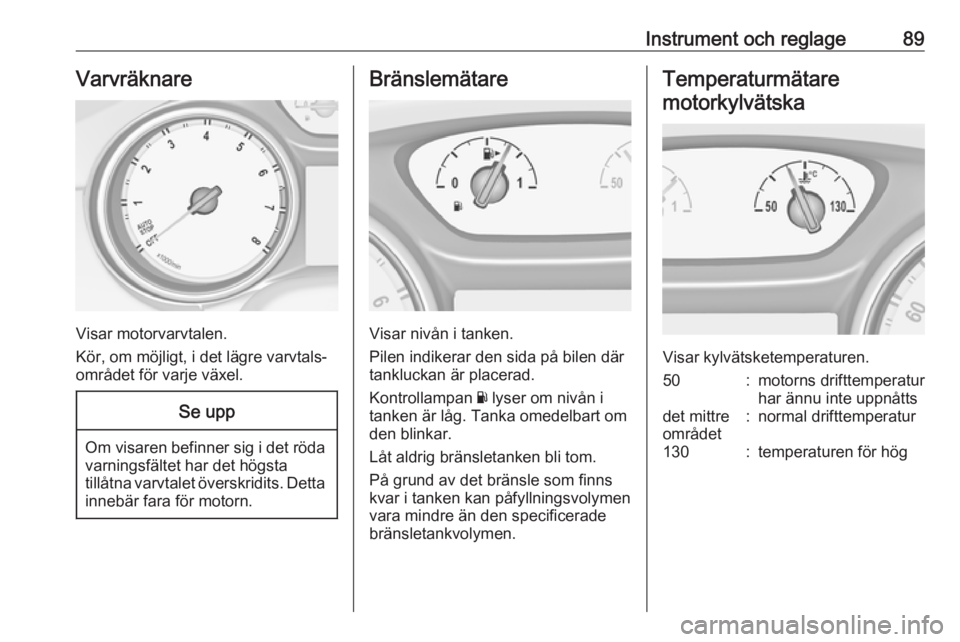

Instrument och reglage89Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50:motorns drifttemperatur
har ännu inte uppnåttsdet mittre
området:normal drifttemperatur130:temperaturen för hög

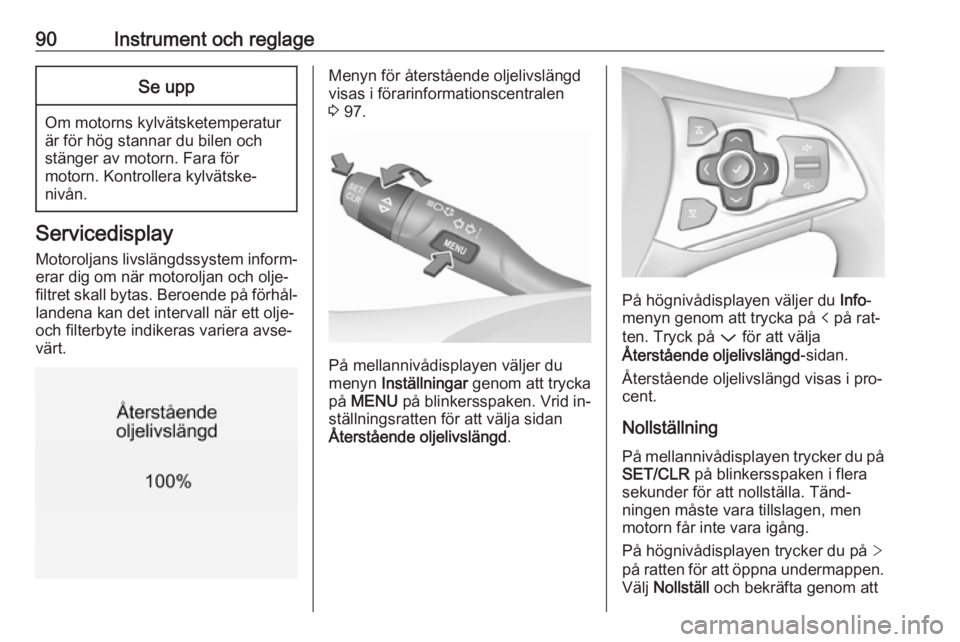

90Instrument och reglageSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 97.
På mellannivådisplayen väljer du
menyn Inställningar genom att trycka
på MENU på blinkersspaken. Vrid in‐
ställningsratten för att välja sidan
Återstående oljelivslängd .
På högnivådisplayen väljer du Info-
menyn genom att trycka på p på rat‐
ten. Tryck på P för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i pro‐
cent.
Nollställning
På mellannivådisplayen trycker du på
SET/CLR på blinkersspaken i flera
sekunder för att nollställa. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
På högnivådisplayen trycker du på >
på ratten för att öppna undermappen. Välj Nollställ och bekräfta genom att

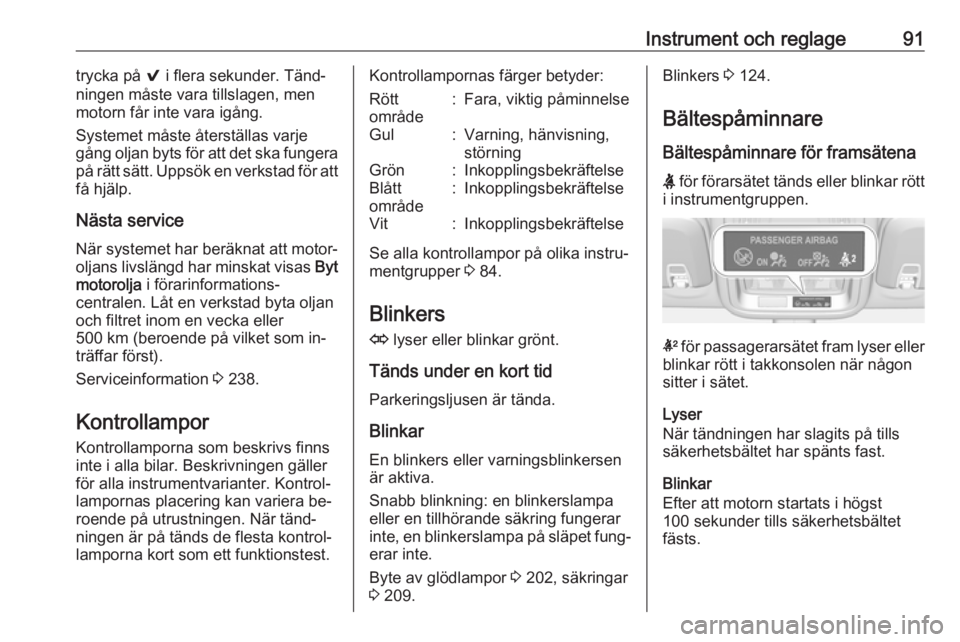

Instrument och reglage91trycka på 9 i flera sekunder. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Serviceinformation 3 238.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött
område:Fara, viktig påminnelseGul:Varning, hänvisning,
störningGrön:InkopplingsbekräftelseBlått
område:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 84.
Blinkers O lyser eller blinkar grönt.
Tänds under en kort tid Parkeringsljusen är tända.
Blinkar En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 202, säkringar
3 209.
Blinkers 3 124.
Bältespåminnare
Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.

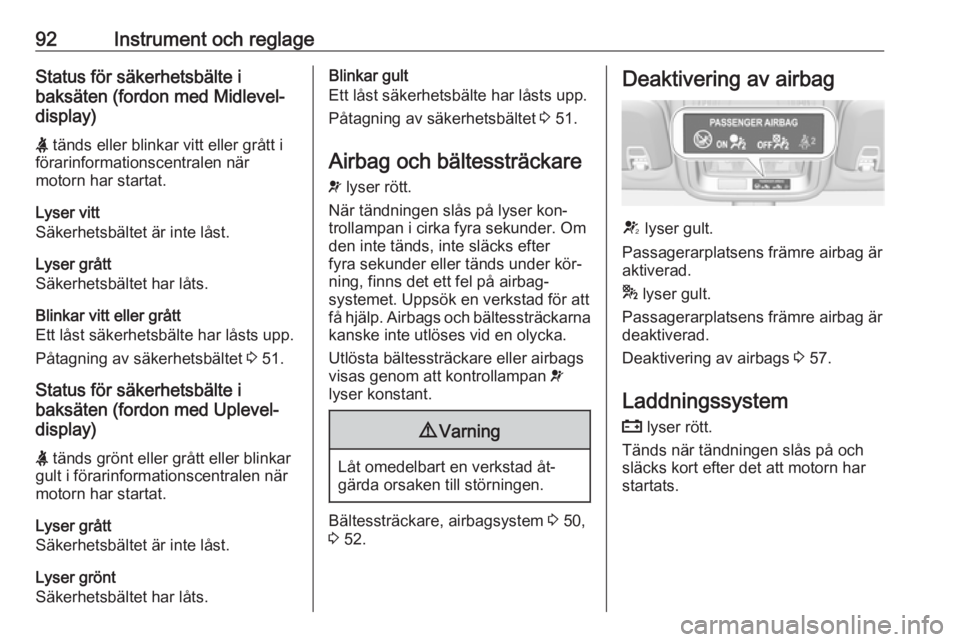

92Instrument och reglageStatus för säkerhetsbälte i
baksäten (fordon med Midlevel-
display)
X tänds eller blinkar vitt eller grått i
förarinformationscentralen när
motorn har startat.
Lyser vitt
Säkerhetsbältet är inte låst.
Lyser grått
Säkerhetsbältet har låts.
Blinkar vitt eller grått
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 51.
Status för säkerhetsbälte i
baksäten (fordon med Uplevel-
display)
X tänds grönt eller grått eller blinkar
gult i förarinformationscentralen när
motorn har startat.
Lyser grått
Säkerhetsbältet är inte låst.
Lyser grönt
Säkerhetsbältet har låts.Blinkar gult
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka fyra sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning, finns det ett fel på airbag‐
systemet. Uppsök en verkstad för att få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 52.
Deaktivering av airbag
V lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad.
Deaktivering av airbags 3 57.
Laddningssystem p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

Instrument och reglage93Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 199.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 157.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är
ansatt 3 157.
Blinkar Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan dra åt den elektriska par‐
keringsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen fungerar med sämre funktion 3 157.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐ bromsen för återställning.

94Instrument och reglage9Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 157.
Växling
När upp- eller nedväxling rekommen‐ deras visas R eller S med siffran för
närmast högre eller lägre växel.
Avstånd framåt
E indikerar inställningen av avstånd
framåt av varningskänsligheten för
kollisionsvarningssystemet med
fyllda avståndsstaplar.
Kollisionsvarning 3 166.
Filhållningsassistent
a lyser grönt eller gult respektive
blinkar gult.
Lyser grönt
Systemet är aktiverat och redo för drift.
Lyser gult Systemet närmar sig en upptäckt fil‐
markering utan att använda blinkers i
den riktningen.
Blinkar gult
Systemet upptäcker att filen lämnas i
betydande omfattning.
Filhållningsassistent 3 185Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐
ing och drivkraftsreglering
b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 161, Drivkraftsreglering 3 160.

Instrument och reglage95Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning av diesel är aktiverad.
Den kopplas endast in vid låga utom‐
hustemperaturer. Starta motorn när kontrollampan slocknar.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60 till 90 sekunder lyser kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du upp‐
söker en verkstad för att få hjälp
3 197.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Tankning 3 188.
Katalysator 3 150.
Lufta dieselbränslesystemet 3 201.

96Instrument och reglageStartspärrd blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning 8 lyser grönt.
Ytterbelysningen är på 3 118.
Helljus
C lyser blått.
Lyser när helljuset är på eller vid an‐
vändning av ljustutan 3 119.
Helljusassistent
f lyser grönt.
Helljusassistenten är aktiverad, se LED-strålkastare 3 120.
LED-strålkastare
f lyser eller blinkar gult.
Lyser Störning i systemet.Uppsök en verkstad för att få hjälp.
Blinkar
Systemet är omkopplat till sym‐
metriskt halvljus.
Kontrollampan f blinkar i ca
fyra sekunder när tändningen har sla‐ gits på som en påminnelse om sym‐
metriska strålkastare 3 120.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 124.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 125.
Farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.Lyser grönt
Farthållaren är aktiverad. Den in‐
ställda hastigheten visas i förarin‐
formationscentralen.
Farthållare 3 162.
Fordon detekterat framför A lyser grönt eller gult.
Lyser grönt
Ett framförvarande fordon detekteras
i samma körfält.
Lyser gult
Avståndet till en bil som kör framför blir för kort eller när man närmar sigen annan bil för snabbt.
Kollisionsvarning 3 166.
Hastighetsbegränsare
L lyser vitt eller grönt.
Lyser vitt
Systemet är på.

Instrument och reglage97Lyser gröntHastighetsbegränsaren är aktiv. Den
inställda hastigheten visas bredvid
L -symbolen.
Hastighetsbegränsare 3 164.
Trafikmärkesassistans L visar upptäckta trafikskyltar som
kontrollampor.
Trafikskyltsassistent 3 181.
Dörr öppen h lyser rött.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral Förarinformationscentralen sitter i
instrumentpanelen.
Beroende på version och instrument‐
grupp finns förarinformations‐
centralen tillgänglig som mellannivå‐
display eller högnivådisplay.
Förarinformationscentralen indikerar
följande beroende på utrustningen:
● vägmätare och trippmätare
● fordonsinformation
● färddator
● ekonomiinformation
● bil- och varningsmeddelanden
● audio- och infotainmentinforma‐ tion
● telefoninformation
● navigationsinformation
● fordonsinställningarMellannivådisplay
Menysidorna på mellannivådisplayen väljs genom att trycka på MENU på
blinkersspaken. Huvudmenysymbo‐ ler visas på den översta raden på dis‐
playen:
● W Infomeny
● ? Menyn alternativ
● @ Menyn Eco-information
En del av de funktioner som visas
skiljer sig åt mellan körning och stilla‐ stående, och en del funktioner är baraaktiva när bilen körs.
Personliga inställningar 3 106. Pro‐
grammerade inställningar 3 24.

98Instrument och reglageVälja menyer och funktioner
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.
Vrid inställningsratten för att välja en
undersida på huvudmenyn eller för att
ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja och
bekräfta en funktion.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR . Bilmeddelanden 3 104.
Högnivådisplay
Menysidor visas genom att trycka på
p på ratten. Tryck på Q eller P för
att välja en meny, tryck på 9 för att
bekräfta. Menysidor som kan väljas är:
● Info
● Audio
● Telefon
●Navigation
● Alternativ
En del av de funktioner som visas
skiljer sig åt mellan körning och stilla‐
stående, och en del funktioner är bara aktiva när bilen körs.
Personliga inställningar 3 106. Pro‐
grammerade inställningar 3 24.
Välja menyer och funktioner
Menyer och funktioner kan väljas via
knapparna till höger på ratten.
Tryck på p för att öppna huvudmeny‐
sidan.
Välj en huvudmenysida med Q eller
P .
