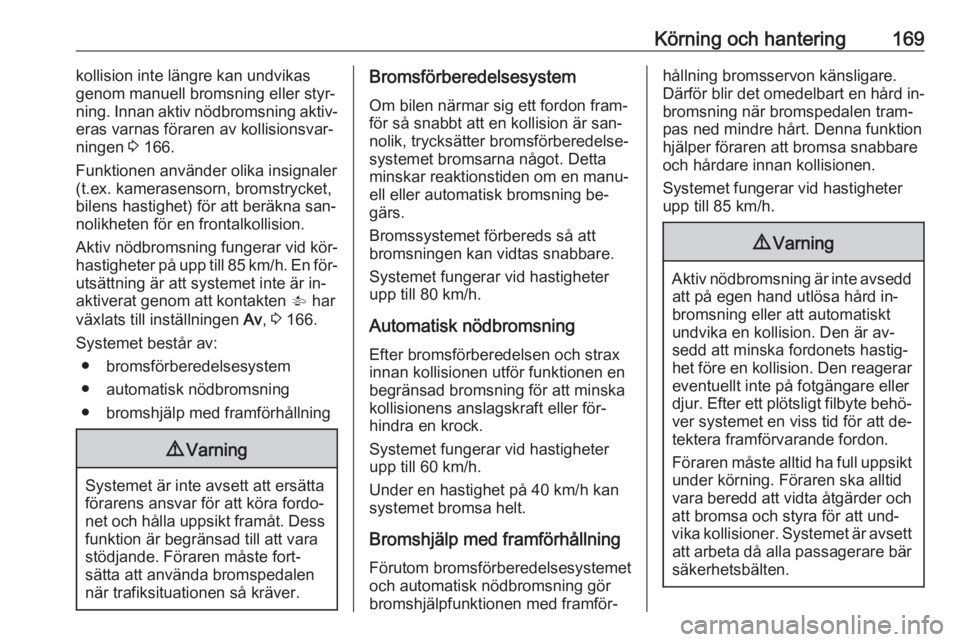

Körning och hantering169kollision inte längre kan undvikas
genom manuell bromsning eller styr‐
ning. Innan aktiv nödbromsning aktiv‐
eras varnas föraren av kollisionsvar‐
ningen 3 166.
Funktionen använder olika insignaler
(t.ex. kamerasensorn, bromstrycket,
bilens hastighet) för att beräkna san‐
nolikheten för en frontalkollision.
Aktiv nödbromsning fungerar vid kör‐
hastigheter på upp till 85 km/h. En för‐
utsättning är att systemet inte är in‐
aktiverat genom att kontakten V har
växlats till inställningen Av, 3 166.
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess
funktion är begränsad till att varastödjande. Föraren måste fort‐
sätta att använda bromspedalen
när trafiksituationen så kräver.
Bromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐
för så snabbt att en kollision är san‐
nolik, trycksätter bromsförberedelse‐
systemet bromsarna något. Detta
minskar reaktionstiden om en manu‐
ell eller automatisk bromsning be‐
gärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Systemet fungerar vid hastigheter
upp till 80 km/h.
Automatisk nödbromsning Efter bromsförberedelsen och strax
innan kollisionen utför funktionen en
begränsad bromsning för att minska
kollisionens anslagskraft eller för‐
hindra en krock.
Systemet fungerar vid hastigheter upp till 60 km/h.
Under en hastighet på 40 km/h kan
systemet bromsa helt.
Bromshjälp med framförhållning Förutom bromsförberedelsesystemetoch automatisk nödbromsning gör
bromshjälpfunktionen med framför‐hållning bromsservon känsligare.
Därför blir det omedelbart en hård in‐
bromsning när bromspedalen tram‐
pas ned mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.
Systemet fungerar vid hastigheter
upp till 85 km/h.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård in‐
bromsning eller att automatiskt
undvika en kollision. Den är av‐
sedd att minska fordonets hastig‐ het före en kollision. Den reagerar eventuellt inte på fotgängare ellerdjur. Efter ett plötsligt filbyte behö‐ ver systemet en viss tid för att de‐tektera framförvarande fordon.
Föraren måste alltid ha full uppsikt
under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att und‐
vika kollisioner. Systemet är avsett att arbeta då alla passagerare bär säkerhetsbälten.

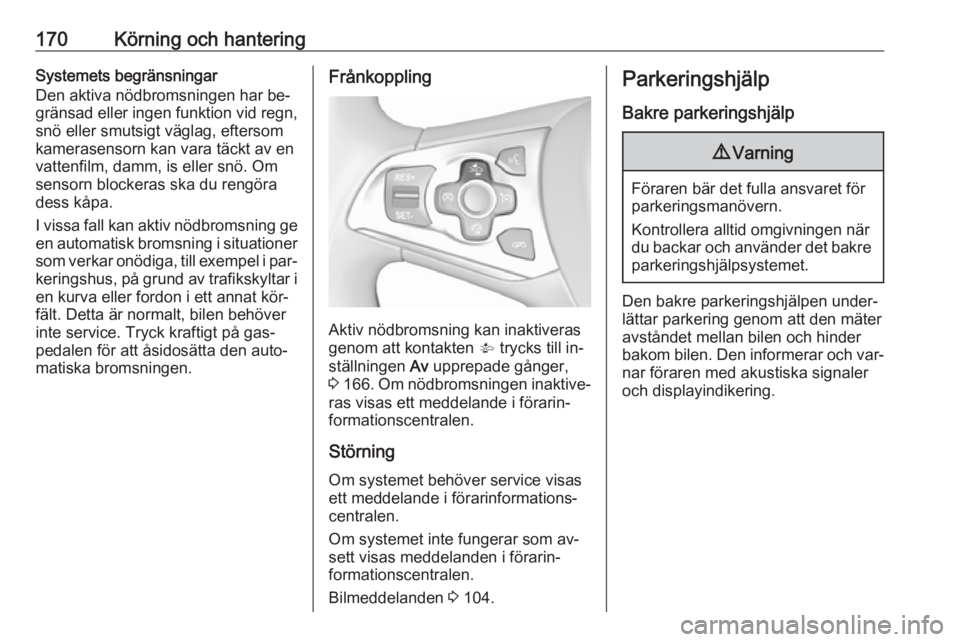

170Körning och hanteringSystemets begränsningar
Den aktiva nödbromsningen har be‐
gränsad eller ingen funktion vid regn,
snö eller smutsigt väglag, eftersom
kamerasensorn kan vara täckt av en
vattenfilm, damm, is eller snö. Om
sensorn blockeras ska du rengöra
dess kåpa.
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i par‐
keringshus, på grund av trafikskyltar i en kurva eller fordon i ett annat kör‐
fält. Detta är normalt, bilen behöver
inte service. Tryck kraftigt på gas‐
pedalen för att åsidosätta den auto‐
matiska bromsningen.Frånkoppling
Aktiv nödbromsning kan inaktiveras
genom att kontakten V trycks till in‐
ställningen Av upprepade gånger,
3 166 . Om nödbromsningen inaktive‐
ras visas ett meddelande i förarin‐
formationscentralen.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som av‐
sett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 104.
Parkeringshjälp
Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och var‐ nar föraren med akustiska signaler
och displayindikering.

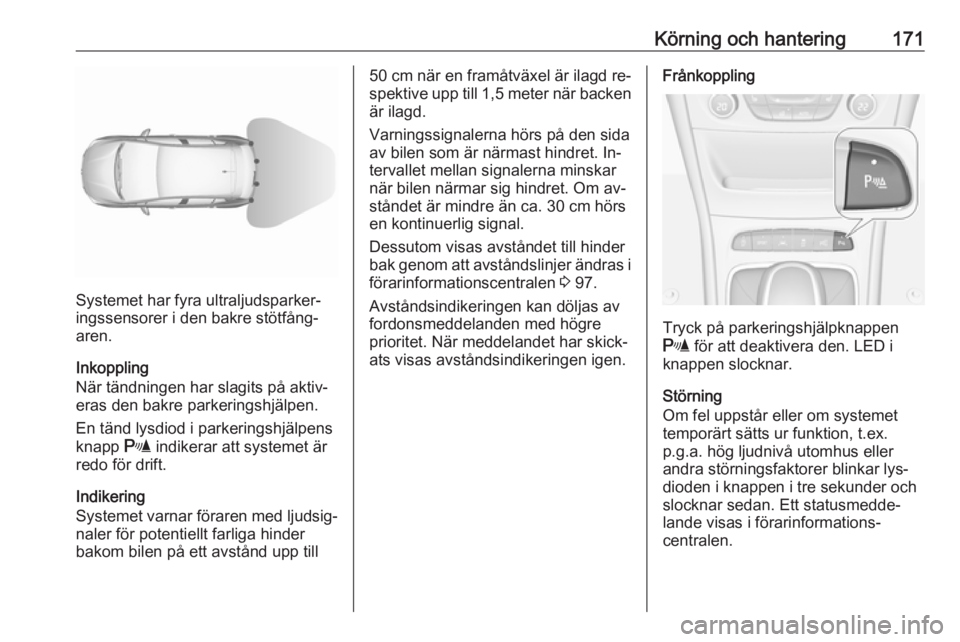

Körning och hantering171
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När tändningen har slagits på aktiv‐
eras den bakre parkeringshjälpen.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
bakom bilen på ett avstånd upp till
50 cm när en framåtväxel är ilagd re‐
spektive upp till 1,5 meter när backen
är ilagd.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. In‐
tervallet mellan signalerna minskar
när bilen närmar sig hindret. Om av‐
ståndet är mindre än ca. 30 cm hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras i
förarinformationscentralen 3 97.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.Frånkoppling
Tryck på parkeringshjälpknappen
r för att deaktivera den. LED i
knappen slocknar.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar lys‐
dioden i knappen i tre sekunder och
slocknar sedan. Ett statusmedde‐
lande visas i förarinformations‐
centralen.

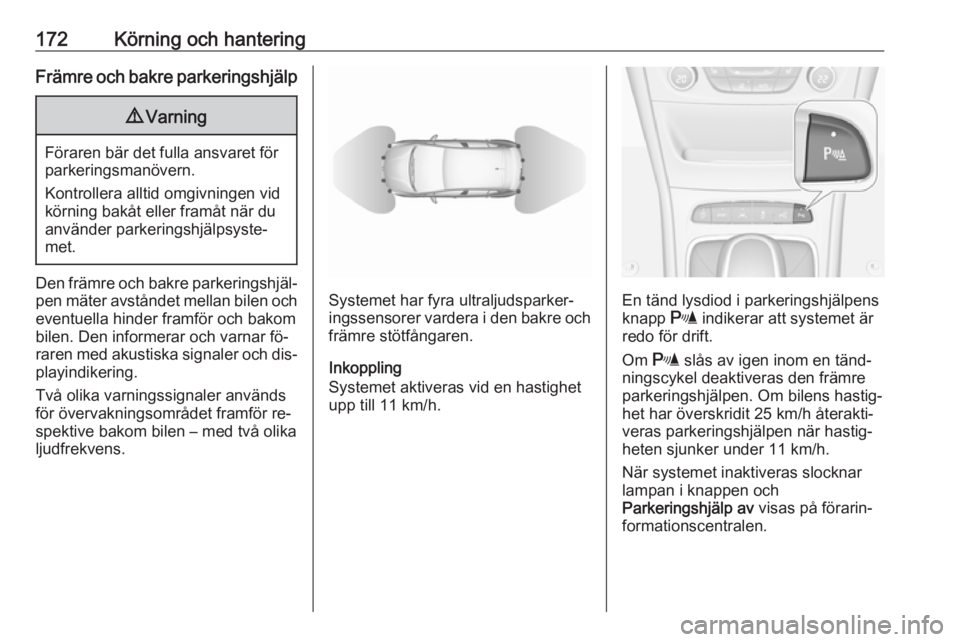

172Körning och hanteringFrämre och bakre parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar fö‐
raren med akustiska signaler och dis‐
playindikering.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Systemet aktiveras vid en hastighet
upp till 11 km/h.En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel deaktiveras den främre
parkeringshjälpen. Om bilens hastig‐ het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.

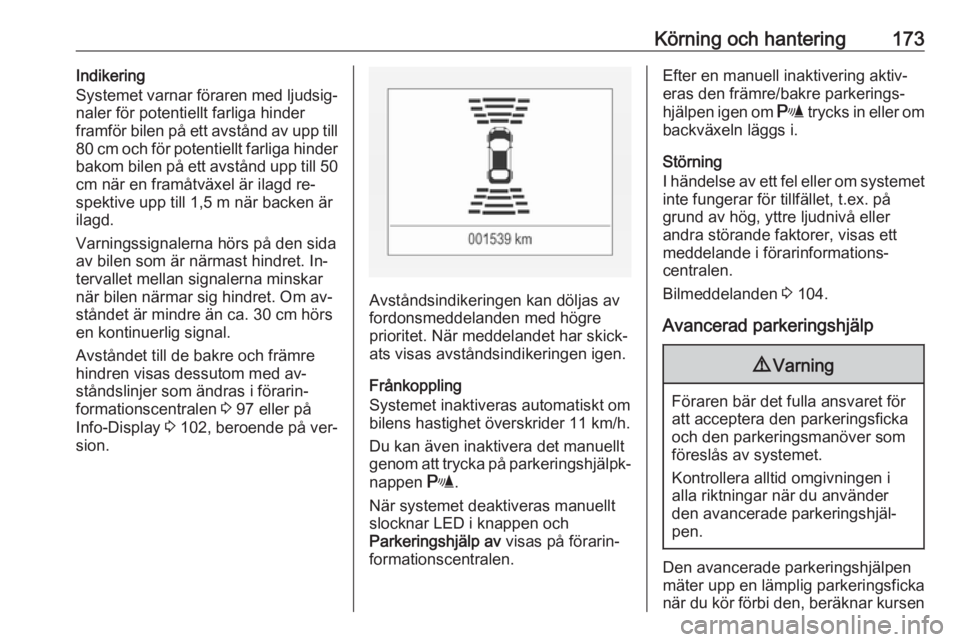

Körning och hantering173Indikering
Systemet varnar föraren med ljudsig‐
naler för potentiellt farliga hinder
framför bilen på ett avstånd av upp till
80 cm och för potentiellt farliga hinder bakom bilen på ett avstånd upp till 50 cm när en framåtväxel är ilagd re‐
spektive upp till 1,5 m när backen är ilagd.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. In‐
tervallet mellan signalerna minskar
när bilen närmar sig hindret. Om av‐
ståndet är mindre än ca. 30 cm hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med av‐ ståndslinjer som ändras i förarin‐
formationscentralen 3 97 eller på
Info-Display 3 102, beroende på ver‐
sion.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Frånkoppling
Systemet inaktiveras automatiskt om
bilens hastighet överskrider 11 km/h.
Du kan även inaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
När systemet deaktiveras manuellt
slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 104.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen

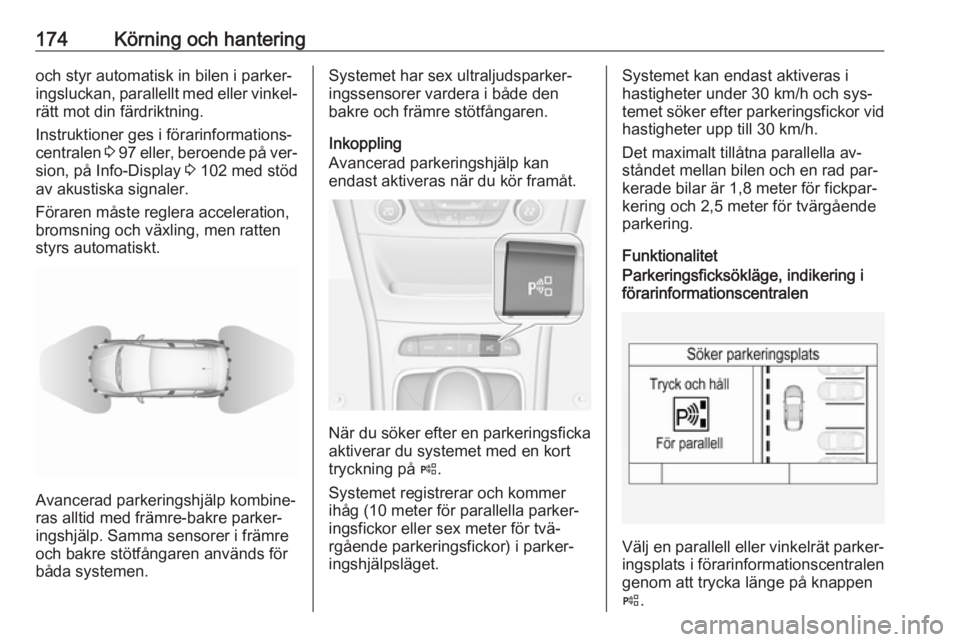

174Körning och hanteringoch styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 97 eller, beroende på ver‐
sion, på Info-Display 3 102 med stöd
av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Inkoppling
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
När du söker efter en parkeringsficka aktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg (10 meter för parallella parker‐ ingsfickor eller sex meter för tvä‐
rgående parkeringsfickor) i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och en rad par‐
kerade bilar är 1,8 meter för fickpar‐
kering och 2,5 meter för tvärgående
parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .

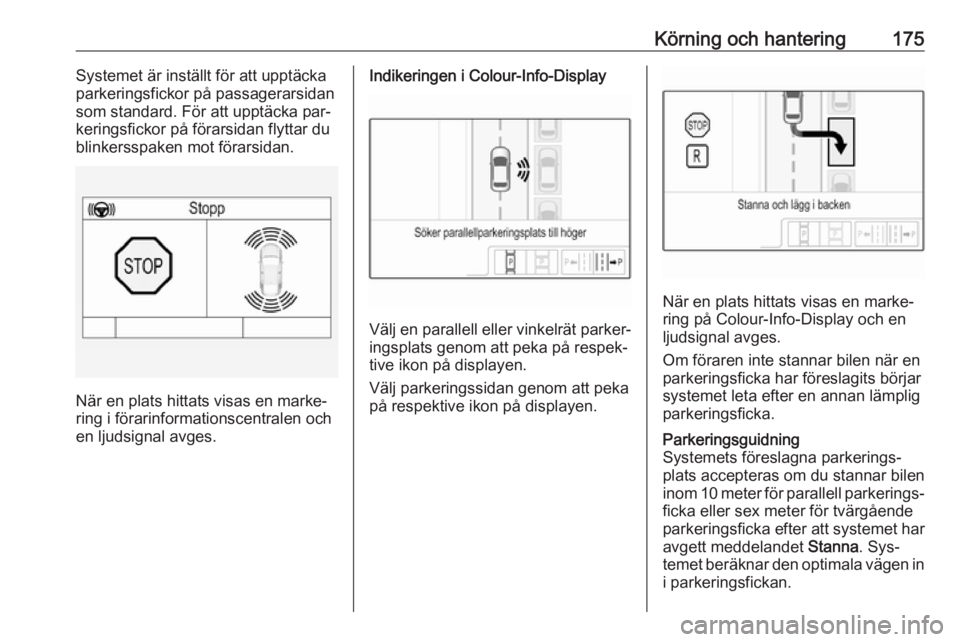

Körning och hantering175Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan flyttar du
blinkersspaken mot förarsidan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-Display
Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en
ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom 10 meter för parallell parkerings‐
ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.

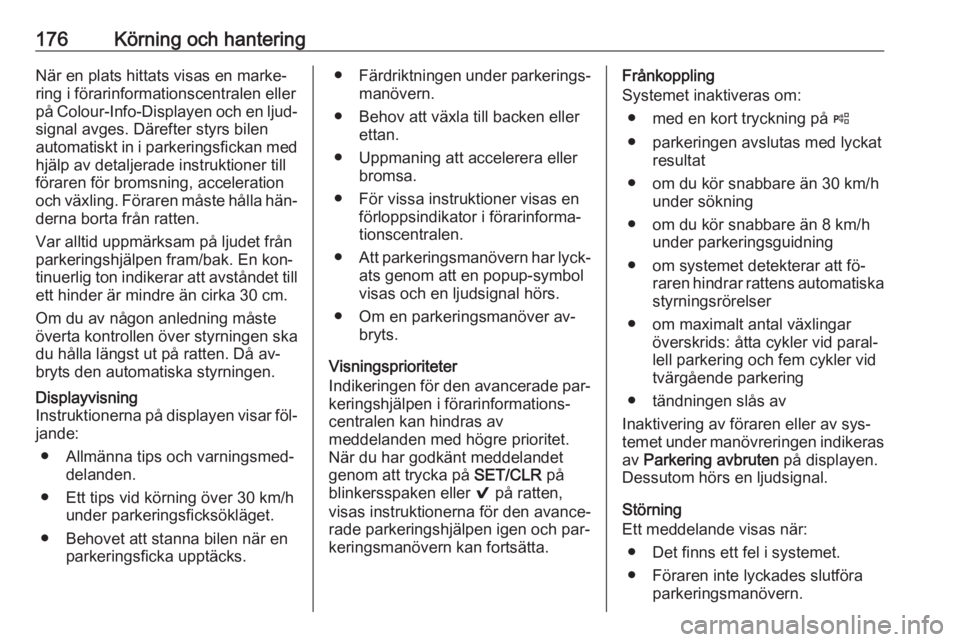

176Körning och hanteringNär en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton indikerar att avståndet till ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste
överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips vid körning över 30 km/h under parkeringsficksökläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.●Färdriktningen under parkerings‐
manövern.
● Behov att växla till backen eller ettan.
● Uppmaning att accelerera eller bromsa.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver av‐ bryts.
Visningsprioriteter
Indikeringen för den avancerade par‐ keringshjälpen i förarinformations‐
centralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och par‐
keringsmanövern kan fortsätta.Frånkoppling
Systemet inaktiveras om:
● med en kort tryckning på (
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att fö‐ raren hindrar rattens automatiska
styrningsrörelser
● om maximalt antal växlingar överskrids: åtta cykler vid paral‐
lell parkering och fem cykler vid
tvärgående parkering
● tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.

Körning och hantering177● Systemet fungerar inte.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort inaktiveras sys‐
temet. En lång tryckning på ( akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐ reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐ täckas av systemet. Det är föraren
som är ansvarig.

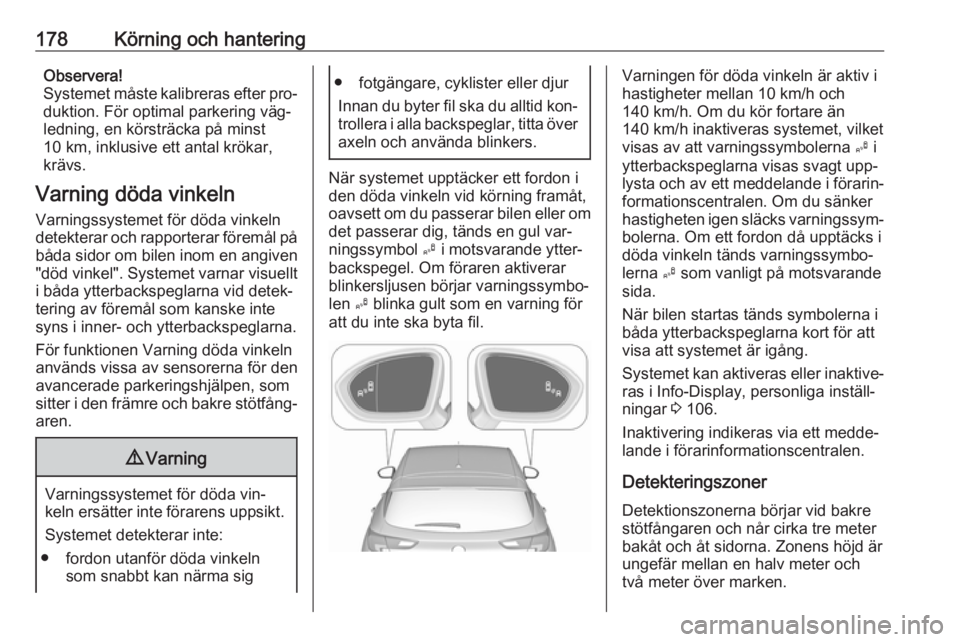

178Körning och hanteringObservera!
Systemet måste kalibreras efter pro‐ duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur
Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersljusen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta och av ett meddelande i förarin‐ formationscentralen. Om du sänker
hastigheten igen släcks varningssym‐
bolerna. Om ett fordon då upptäcks i
döda vinkeln tänds varningssymbo‐ lerna B som vanligt på motsvarande
sida.
När bilen startas tänds symbolerna i båda ytterbackspeglarna kort för attvisa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Info-Display, personliga inställ‐
ningar 3 106.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.
