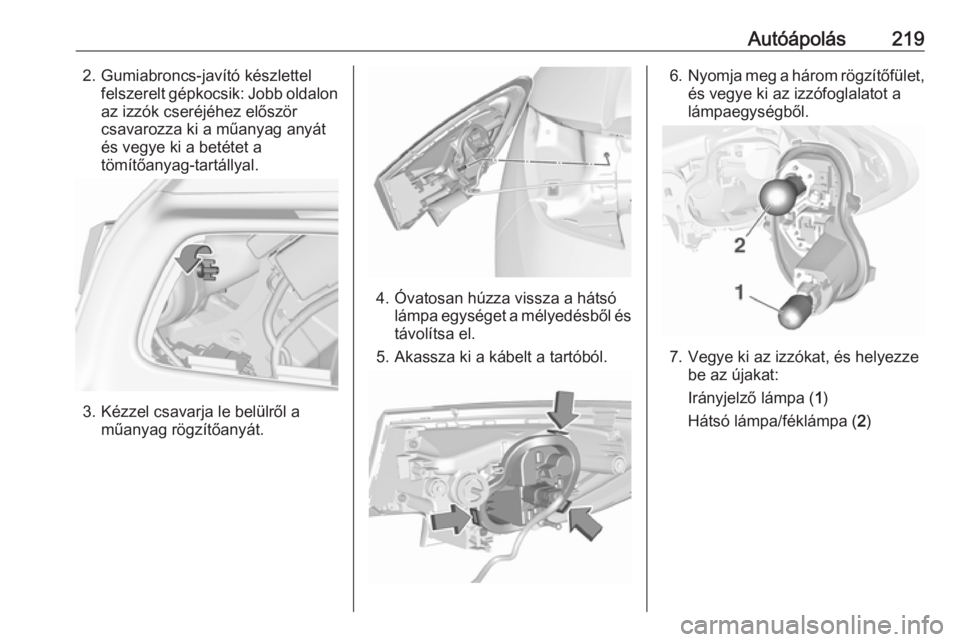

Autóápolás2192. Gumiabroncs-javító készlettelfelszerelt gépkocsik: Jobb oldalon
az izzók cseréjéhez először
csavarozza ki a műanyag anyát
és vegye ki a betétet a
tömítőanyag-tartállyal.
3. Kézzel csavarja le belülről a műanyag rögzítőanyát.
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésből és
távolítsa el.
5. Akassza ki a kábelt a tartóból.
6. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
7. Vegye ki az izzókat, és helyezze be az újakat:
Irányjelző lámpa ( 1)
Hátsó lámpa/féklámpa ( 2)

220Autóápolás

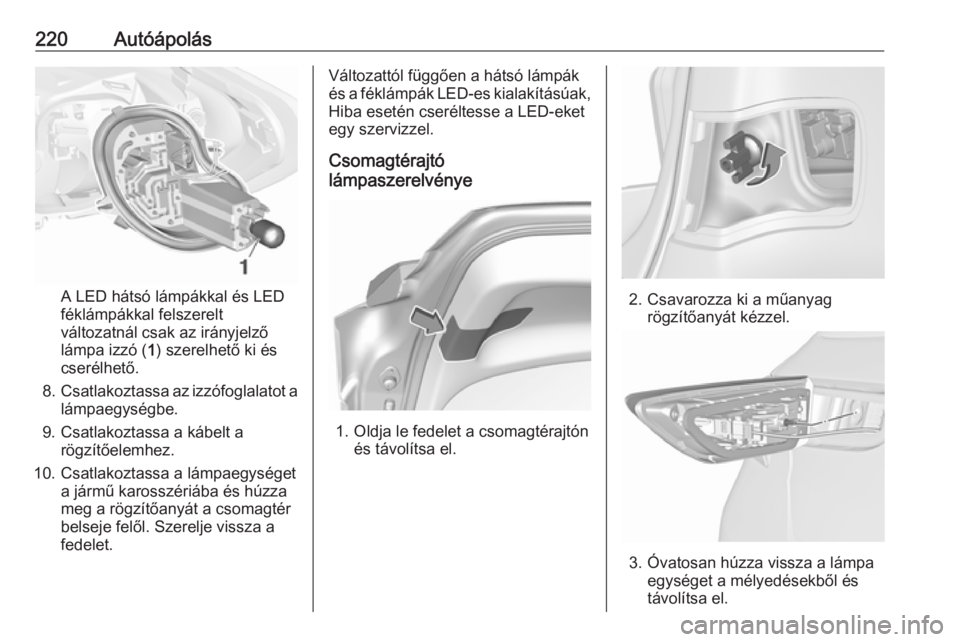

A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó ( 1) szerelhető ki és
cserélhető.
8. Csatlakoztassa az izzófoglalatot a
lámpaegységbe.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyát a csomagtér
belseje felől. Szerelje vissza a
fedelet.
Változattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak, Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó
lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.
2. Csavarozza ki a műanyag rögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.

Autóápolás221

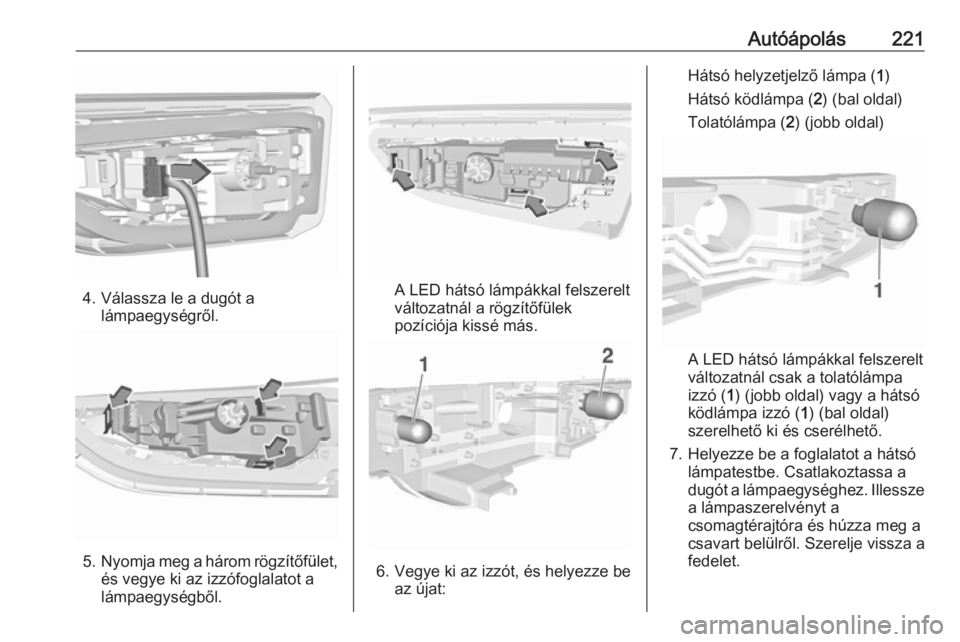

4. Válassza le a dugót alámpaegységről.
5.Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
A LED hátsó lámpákkal felszerelt változatnál a rögzítőfülek
pozíciója kissé más.
6. Vegye ki az izzót, és helyezze be az újat:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa ( 2) (bal oldal)
Tolatólámpa ( 2) (jobb oldal)
A LED hátsó lámpákkal felszerelt
változatnál csak a tolatólámpa
izzó ( 1) (jobb oldal) vagy a hátsó
ködlámpa izzó ( 1) (bal oldal)
szerelhető ki és cserélhető.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Csatlakoztassa a
dugót a lámpaegységhez. Illessze a lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavart belülről. Szerelje vissza a
fedelet.

222AutóápolásVáltozattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.

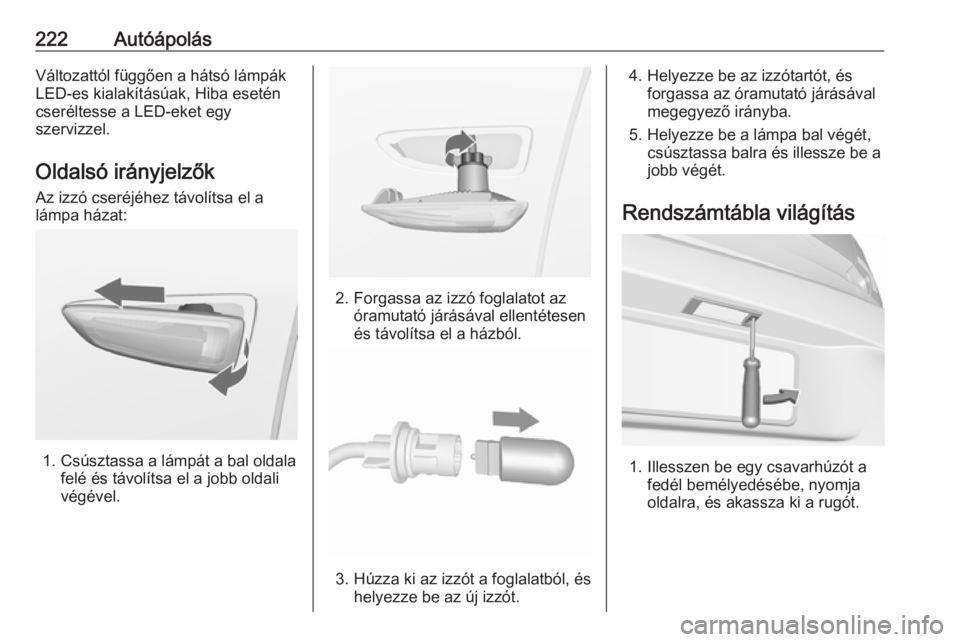

Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.

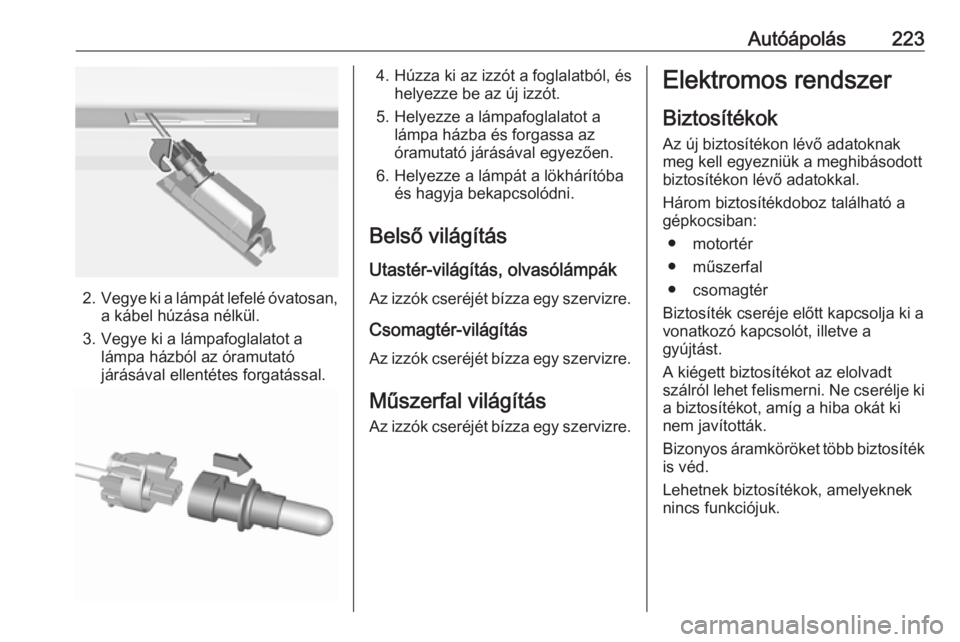

Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

Autóápolás223
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzók cseréjét bízza egy szervizre.
Csomagtér-világítás Az izzók cseréjét bízza egy szervizre.
Műszerfal világítás
Az izzók cseréjét bízza egy szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a vonatkozó kapcsolót, illetve a
gyújtást.

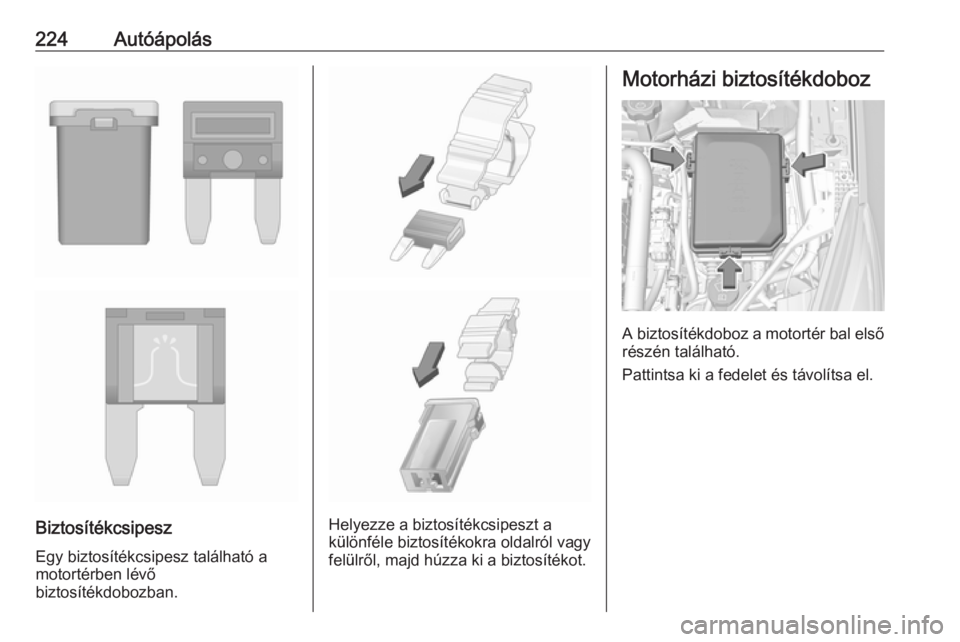

A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

224Autóápolás
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

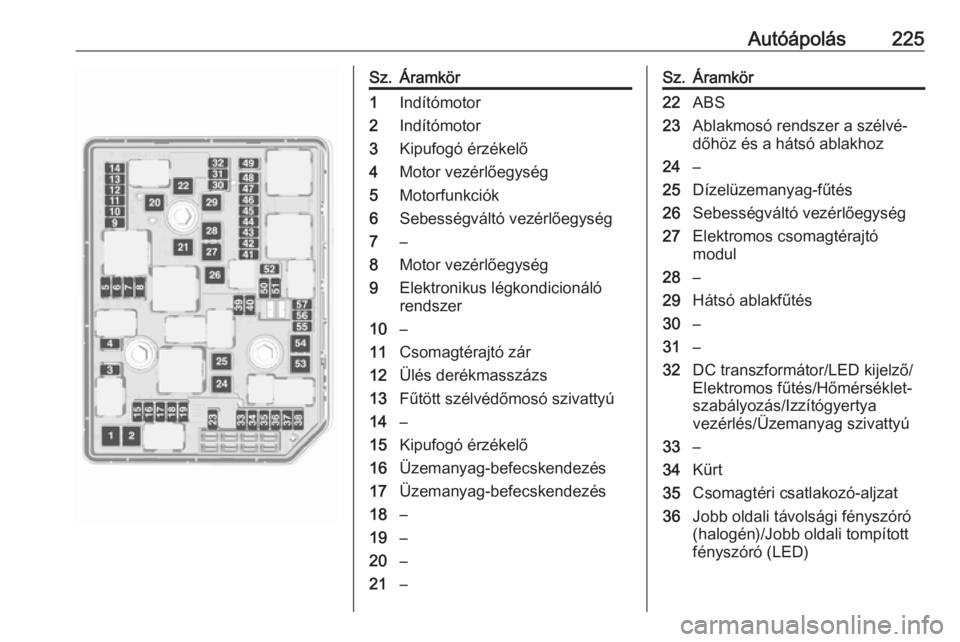

Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

Autóápolás225Sz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motorfunkciók6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10–11Csomagtérajtó zár12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14–15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18–19–20–21–Sz.Áramkör22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24–25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30–31–32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés/Üzemanyag szivattyú33–34Kürt35Csomagtéri csatlakozó-aljzat36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)

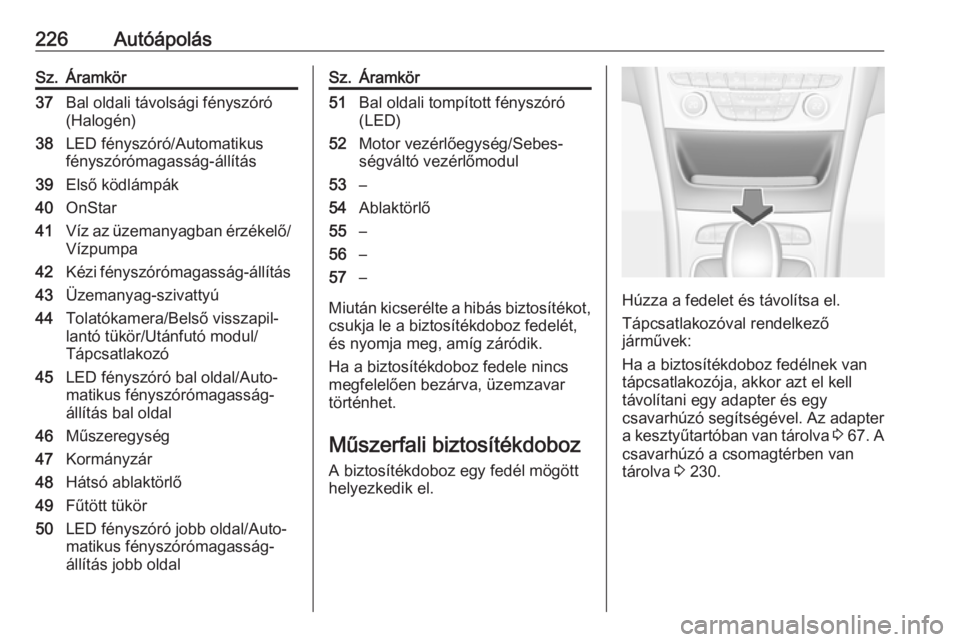

226AutóápolásSz.Áramkör37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40OnStar41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul/
Tápcsatlakozó45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49Fűtött tükör50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldalSz.Áramkör51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55–56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.Húzza a fedelet és távolítsa el.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 67 . A
csavarhúzó a csomagtérben van tárolva 3 230.

Autóápolás227

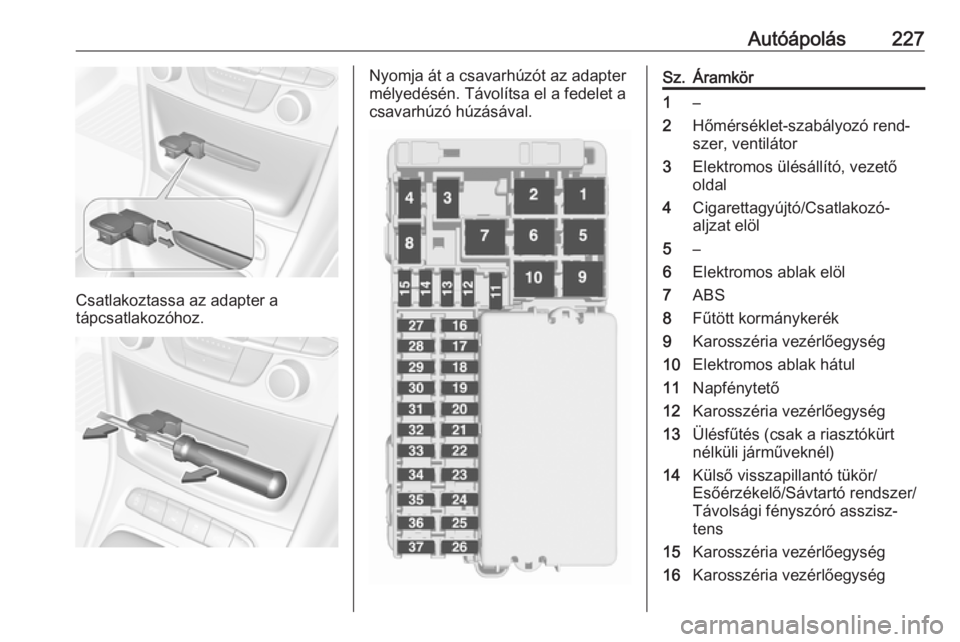

Csatlakoztassa az adapter a
tápcsatlakozóhoz.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó húzásával.Sz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység10Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység13Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör/
Esőérzékelő/Sávtartó rendszer/
Távolsági fényszóró asszisz‐
tens15Karosszéria vezérlőegység16Karosszéria vezérlőegység

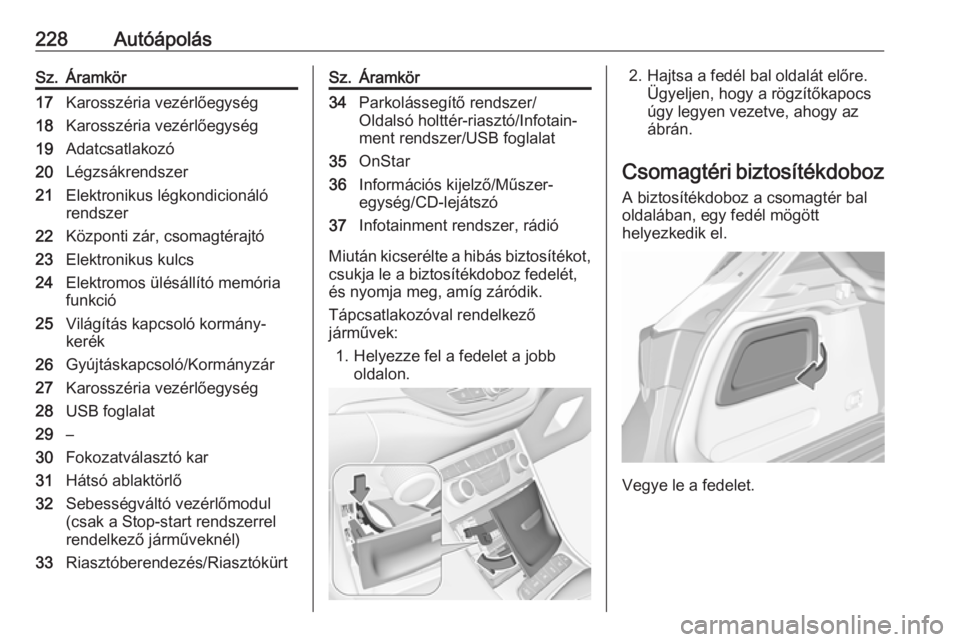

228AutóápolásSz.Áramkör17Karosszéria vezérlőegység18Karosszéria vezérlőegység19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Világítás kapcsoló kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység28USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőmodul
(csak a Stop-start rendszerrel
rendelkező járműveknél)33Riasztóberendezés/RiasztókürtSz.Áramkör34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStar36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.
