Aydınlatma123Arka lambalarArka lambalar, kısa/uzun hüzmeli far
ve park lambaları ile birlikte yanar.
Otomatik far açmafonksiyonu
Otomatik far açma fonksiyonu
etkinleştirildiğinde, motor çalışır
konumdayken sistem araç dışındaki
aydınlık durumuna ve yağmur
sensörü sisteminin verdiği bilgilere
bağlı olarak gündüz sürüş farları ve
kısa huzmeli far arasında seçim
yapar.
Gündüz sürüş farı 3 124.
Kısa huzmeli farın otomatik olarak
açılması
Araç dışındaki aydınlık durumu düşük olduğunda kısa huzmeli farlar yanar.
Ayrıca, ön cam silecekleri birden fazla kez çalıştırılırsa farlar yanar.
LED ön farlar 3 124
Tünel tespit özelliği
Bir tünele girildiğinde, kısa huzmeli
farlar gecikmeden yanar.
Uzun huzmeli far
Kısadan uzun hüzmeli fara geçmek
için kolu itin.
Uzun hüzmeli farı devreden çıkarmak için kolu çekin.
Uzun hüzmeli far asistanı 3 124.
Selektör Selektörü ektikleştirmek için kolu
direksiyona doğru çekin.
Kol çekildiğinde uzun hüzmeli far
devreden çıkarılır.
LED ön farlar 3 124.
Far seviye ayarlaması
Manuel far seviye ayarlaması

130AydınlatmaBuğulu lamba kapakları
Lamba kapaklarının iç kısmı
yağmurlu ve soğuk havalarda, aşırı
yağmurda veya aracın yıkanmasına
bağlı olarak kısa süreli olarak
buğulanabilir. Kapaklardaki buğu kısa
süre sonra kendiliğinden kaybolur,
buğunun kaybolmasını hızlandırmak
için aydınlatmayı açın.İç aydınlatma
Gösterge paneliaydınlatması
İzleme farlarının parlaklığı, ışık
sensörünün gece koşullarını
algıladığı AUTO konumunda veya
8 veya 9 konumunda ayarlanabilir.
● gösterge panosu aydınlatması
● bilgi ekranı
● aydınlatılan düğmeler ve çalışma
elemanları
İstenilen parlaklık derecesine
ulaşılana kadar ayar düğmesini A
çevirin.
Dahili lambalar
Araca binerken ve araçtan çıkarken
ön ve arka aydınlatma lambaları
otomatik olarak açılır ve kısa süre
sonra söner.
Not
Hava yastığının açıldığı bir kaza
durumunda araç içindeki ön
aydınlatma lambaları otomatik
olarak açılır.
Ön aydınlatma lambası

142Klima Sistemiindirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dışarıdan buğulandığında, ön cam
sileceği çalıştırılmalı ve l devre dışı
bırakılmalıdır.
Otomatik hava sirkülasyonu
İçerdeki havanın nem çok yüksek ise
nem sensörü otomatik olarak dış
hava konumuna geçer.
Temel ayarlar Bazı ayarlar, Bilgi Ekranındaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 110.
İlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.Havalandırma çıkışları
Ayarlanabilir havalandırma çıkışları
Soğutma aktif konumdayken en az bir havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için,
ayar çarkını daha büyük W sembolüne
çevirin. Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.

176Sürüş ve kullanımAşağıdaki durumlarda, önden
çarpışma alarmı öndeki bir aracı
algılayamayabilir veya performansı
sınırlıdır:
● virajlı yollarda
● sisli, yağmurlu ve karlı havalarda,
görüş mesafesi kısıtlı ise
● sensör kar, buz, sulu kar, çamur,
toz, ön cam hasarı ile
örtüldüğünde veya örn.
çıkartmalar yabancı cisimlerden etkilendiğinde
Öndeki Mesafe Göstergesi Öndeki Mesafe Göstergesi önde
hareket halinde olan araca olan
mesafeyi gösterir. Ön camdaki ön
kamera aracın yolundaki doğrudan
önde giden bir araca olan mesafeyi
tespit etmek için kullanılır.
40 km/saat üzerindeki hızlarda
etkindir.
Önde giden bir araç tespit edildiğinde,
mesafe bir Sürücü Bilgi Sistemi
(Driver Information Centre)
sayfasında saniye olarak gösterilir.Orta seviye ekranında, sinyal kolu
üzerindeki MENU aracılığıyla Bilgi
Menü ? öğesini seçin ve ayar
tekerini döndürerek izleme mesafesi gösterge sayfasını seçin, 3 100.
Üst seviye ekranında, direksiyon
simidi düğmeleri aracılığıyla Bilgi
menüsünü seçin ve o düğmesine
basarak izleme mesafesi
göstergesini seçin 3 100.
Gösterilen en az mesafe
0,5 saniyedir.
Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir:
-.- s.
Aktif Acil Frenleme
Bir çarpışma artık fren yaparak veya
direksiyonu kırarak önlenemeyecek
ise, aktif acil durum frenleme
doğrudan önde bulunan araçlarla
veya engellerle çarpışma durumunda olası hasar veya yaralanmaların
azalmasına yardım edebilir. Aktif acil
frenleme öncesi, sürücü önden
çarpışma alarmı ile uyarılır 3 174.
Bu sistem önden çarpışma olasılığını
hesaplamak için çeşitli veri giriş
değerlerini (örn. kamera sensörü, fren
basıncı, araç hızı) kullanır.
Aktif acil frenleme, yürüme hızından
85 km/saat'e kadar olan hızlarda
çalışır. Bunun bir ön şartı, sistemin
boşluk anahtarı V Kapalı ayarına
getirilmek suretiyle devreden
çıkarılmamış olmasıdır, 3 174.
Bu sistemin içindekiler: ● fren hazırlama sistemi
● acil otomatik frenleme
● ileriye bakan fren asistanı

Sürüş ve kullanım1779Uyarı
Bu sistem sürücünün aracı sürme
ve öne bakma sorumluluğunun yerine kullanılması için
tasarlanmamıştır. Fonksiyonu
sadece ek kullanımla sınırlıdır.
Sürücünün sürüş durumunun
gerektirdiği şekilde fren pedalına
basmaya devam etmesi gerekir.
Fren hazırlama sistemi
Öndeki bir araca çarpışma olanağınınyüksek olduğu bir hızda
yaklaşıldığında, fren hazırlama
sistemi frenlere hafifçe basınç verir.
Bu sayede manuel veya otomatik
frenleme talebi geldiğinde, yanıt
verme süresi kısalır.
Fren sistemi, daha hızlı fren
yapabilecek şekilde hazırlanır.
Sistem 80 km/saat'e kadar hızlarda
çalışır.
Acil otomatik frenleme
Fren hazırlandıktan sonra ve olması
yakın çarpışmadan hemen önce, bu
fonksiyon otomatik olarak sınırlı
frenleme yapar ve çarpışmanın darbe hızını azaltır veya çarpışmayı önler.
Sistem 60 km/saat'e kadar hızlarda
çalışır.
40 km/s altında bir hızda sistem tam
fren yapabilir.
İleriye bakan fren asistanı
Fren hazırlama sistemine ve otomatik fren yapmaya ek olarak, ileriye bakan
fren asistanı fonksiyonu ile fren
desteği daha duyarlı olur. Bu
nedenle, fren pedalına daha az sert
basılması ani sert fren yapmaya yol
açar. Bu fonksiyon sürücünün olması
yakın bir çarpışmada daha hızlı ve
sert fren yapmasına yardım eder.
Sistem 85 km/saat'e kadar hızlarda
çalışır.9 Uyarı
Aktif Acil Frenleme kendiliğinden
sert fren uygulamak veya bir
çarpışmayı otomatik olarak
önlemek için tasarlanmamıştır. Bir
çarpışma öncesi aracın hızını
düşürecek şekilde tasarlanmıştır. Yayalar veya hayvanlar için tepki
göstermez. Ani bir şerit değiştirme sonrası, sistemin bir sonraki
öndeki aracı tespit etmesi biraz
zaman alır.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
her zaman harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye hazır
olmalıdır. Bu sistem tüm
yolcularının emniyet kemerleri
bağlı haldeyken çalışacak şekilde
tasarlanmıştır.
Sistemdeki kısıtlamalar
Kamera sensörünün üzeri su, toz,
buz veya kar ile örtülebileceği için,
acil frenleme fonksiyonu yağmurlu,
karlı veya aşırı kirli havalarda sınırlıdır

178Sürüş ve kullanımveya hiç çalışmaz. Sensör blokajı
hatasında sensör kapağını
temizleyin.
Bazı durumlarda, aktif acil frenleme sistemi bazı gereksiz durumlarda,
örneğin otoparklarda, bir virajdaki
trafik işaretleri veya başka bir şeritteki
araçtan dolayı otomatik fren yapabilir. Bu normal bir durumdur, aracın
servise götürülmesine gerek yoktur.
Otomatik frenlemeyi geçersiz kılmak
için hafifçe gaz pedalına basın.
Devre dışı bırakılması
Aktif acil frenleme, boşluk anahtarına V tekrarlı şekilde basarak Kapalı
ayarına getirmek suretiyle devreden
çıkarılabilir, 3 174. Devreden
çıkarıldığı takdirde, Sürücü Bilgi
Sisteminde bir mesaj görüntülenir.
Arıza Bir sistem servisi gereksinimi
durumunda Sürücü Bilgi Merkezinde
bir mesaj görüntülenir.
Sistem istendiği gibi çalışmıyorsa,
Sürücü Bilgi Sistemi (Driver
Information Center) ekranında araç
mesajları görüntülenir.
Araç mesajları 3 108.
Park Asistanı Arka park sensörleri9 Uyarı
Park manevrası yapmak tamamen
sürücünün sorumluluğu altındadır.
Geri giderken ve geri park desteği sistemini kullanırken her zamanetraftaki alanı kontrol edin.
Arka park asistanı, aracın arkasında
bulunabilecek olası bir engel ile araç
arasındaki mesafeyi ölçerek park
etmeyi kolaylaştırır. Sürücüyü işitsel
sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Sistemde arka tampon üzerinde dört
ultrason sensör bulunur.
Etkinleştirilmesi
Kontak açıldıktan sonra, arka park
asistanı devreye girer.
Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.

180Sürüş ve kullanım
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Bir kontak çevrimi dahilinde r
kapatılırsa, ön park yardımı devreden
çıkarılır. Araç hızı öncesinde 25 km/
saat'i aşmışsa, hız 11 km/saat'in altına düştüğünde park asistanı tekrar devreye sokulur.
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi
sisteminde Park Yardımcısı Kapalı
görünür.
Gösterge
Sistem, aracın önünde 80 cm'ye
varan bir mesafe dahilindeki
potansiyel olarak tehlikeli nesnelere
karşı ve ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken ise 1,5 metre'ye varan bir mesafe
dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.
Aracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki ve öndeki engellere
olan mesafe de Sürücü bilgi
sistemindeki mesafe çizgileri
değiştirilerek görüntülenir 3 100 veya,
versiyona bağlı olarak Bilgi Ekranında
gösterilir 3 105.

182Sürüş ve kullanımGelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.
Etkinleştirilmesi
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Bir park yeri ararken, ( düğmesine
kısa basıldığında sistem çalışmaya
hazırdır.
Sistem park asistanı modunda paralel
park için 10 metrelik veya enine park
için altı metrelik park boşluklarını
algılar ve ezberler.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ile park eden başka araçlar
sırası arasında izin verilen maksimum paralel mesafe, paralel park etmek
için 1,8 metre ve enine park etmek
için 2,5 metre'dir.Çalışma prensibiPark yeri arama modu, Sürücü Bilgi Sisteminde gösterim
( tuşuna uzun basarak Sürücü Bilgi
Sisteminde paralel veya dikey park
yerini seçin.
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini algılamak
için, sürücü tarafı dönüş sinyalini
çalıştırın.

Sürüş ve kullanım185Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.

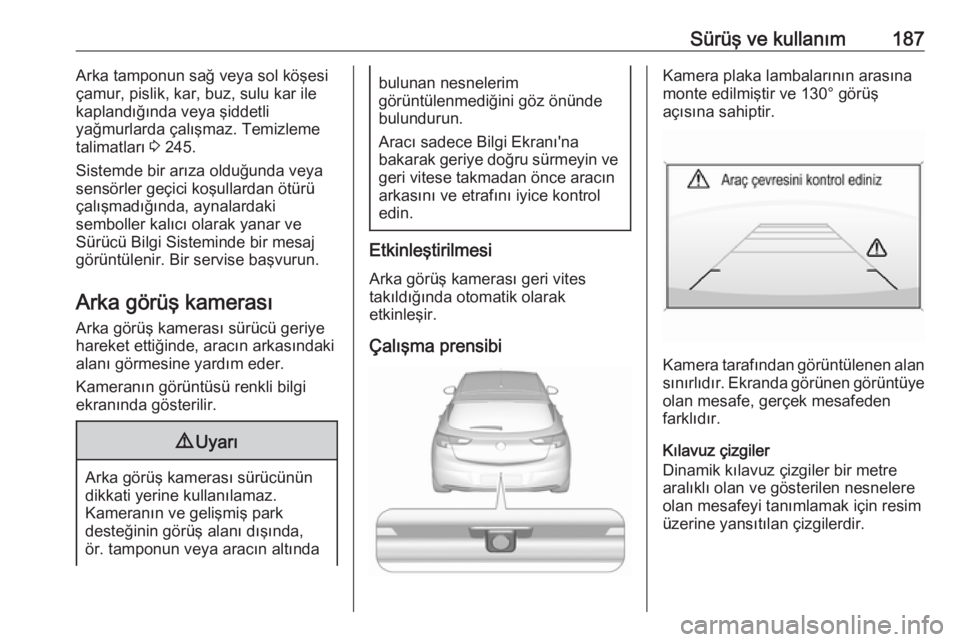

Sürüş ve kullanım187Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 245.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre aralıklı olan ve gösterilen nesnelere olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
