OPEL ASTRA K 2016 Savininko vadovas (in Lithuanian)

Automobilio priežiūra219
Versijoje su šviesos diodų
galiniais žibintais ir šviesos diodų
stabdžių žibintais galima išimti ir
pakeisti posūkio signalo lemputę
( 1 ).
8. Prijunkite lemputės laikiklį prie žibinto bloko.
9. Prijunkite kabelį prie fiksatoriaus.
10. Prijunkite žibinto bloką prie automobilio korpuso ir priveržkite
fiksavimo veržlę bagažinės
skyriaus viduje. Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai ir
stabdžių žibintai gali būti
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso
specialistai.
Žibinto blokas bagažinės
dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

220Automobilio priežiūra
4. Atjunkite kištukinę jungtį nuožibinto bloko.
5. Paspauskite tris fiksavimo ąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
Versijoje su šviesos diodų
galiniais žibintais fiksavimo ąselių padėtis šiek tiek kitokia.
6. Išimkite lemputę ir pakeiskite nauja:
Galinis žibintas ( 1)
Galinis rūko žibintas ( 2) (kairėje
pusėje)
Atbulinės eigos žibintas ( 2)
(dešinėje pusėje)
Versijoje su šviesos diodų
galiniais žibintais galima išimti ir
pakeisti tik atbulinės eigos žibinto
lemputę ( 1) (dešinėje pusėje)
arba galinio rūko žibinto lemputę
( 1 ) (kairėje pusėje).
7. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Prijunkite kištuką
prie žibinto bloko. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.

Automobilio priežiūra221Atsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.
Šoniniai posūkių žibintai Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.

222Automobilio priežiūra
2. Ištraukite lemputę žemyn,stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžio rodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputes pakeiskite techninio
remonto dirbtuvėse.
Krovinių skyriaus lemputė
Lemputes pakeiskite techninio
remonto dirbtuvėse.
Prietaisų skydelio apšvietimas
Lemputes pakeiskite techninio
remonto dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje;
● prietaisų skydelyje;
● bagažinės skyriuje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

Automobilio priežiūra223
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

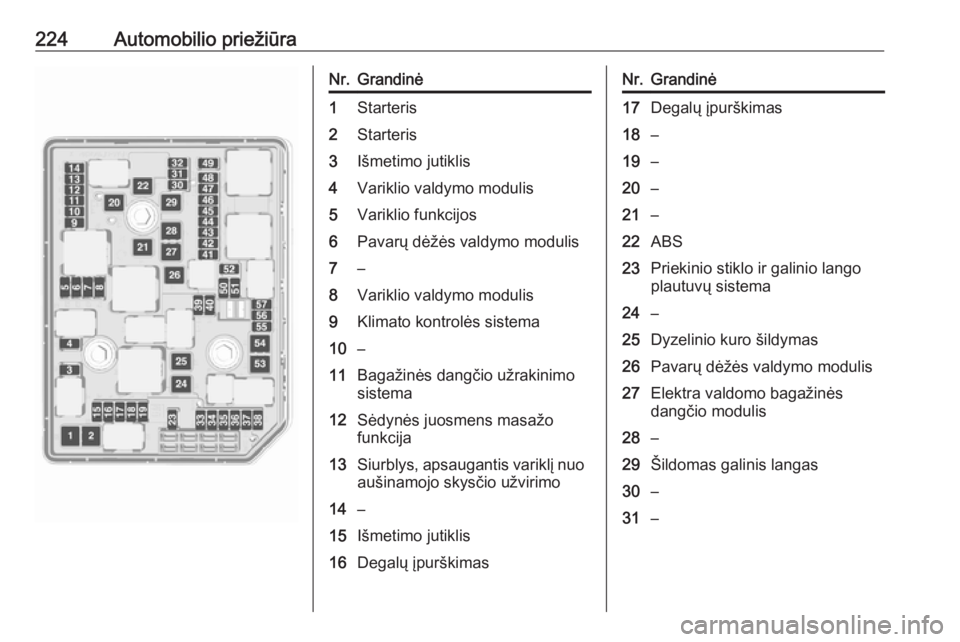

Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.

224Automobilio priežiūraNr.Grandinė1Starteris2Starteris3Išmetimo jutiklis4Variklio valdymo modulis5Variklio funkcijos6Pavarų dėžės valdymo modulis7–8Variklio valdymo modulis9Klimato kontrolės sistema10–11Bagažinės dangčio užrakinimo
sistema12Sėdynės juosmens masažo
funkcija13Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimo14–15Išmetimo jutiklis16Degalų įpurškimasNr.Grandinė17Degalų įpurškimas18–19–20–21–22ABS23Priekinio stiklo ir galinio lango
plautuvų sistema24–25Dyzelinio kuro šildymas26Pavarų dėžės valdymo modulis27Elektra valdomo bagažinės
dangčio modulis28–29Šildomas galinis langas30–31–

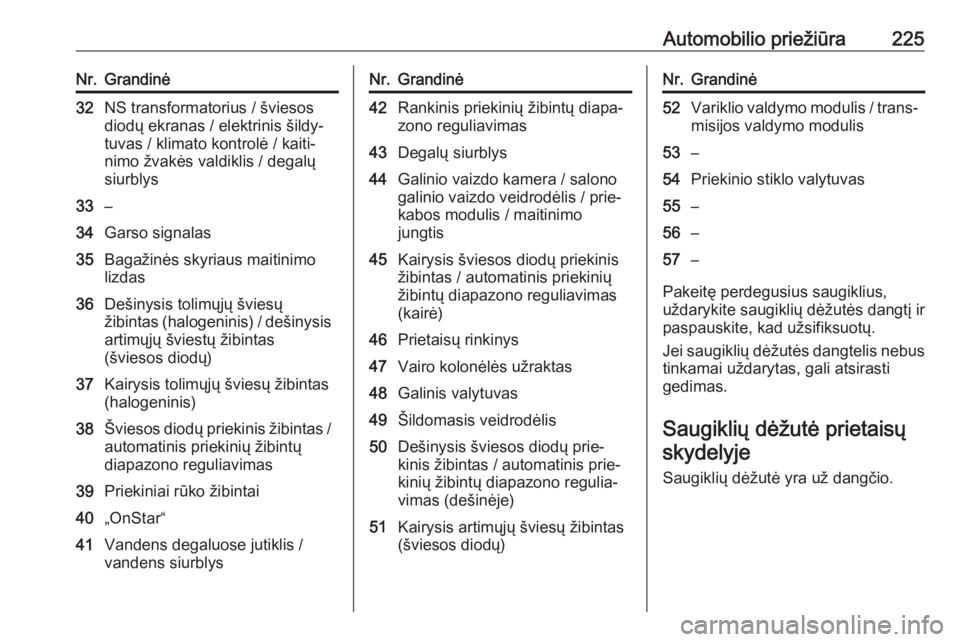

Automobilio priežiūra225Nr.Grandinė32NS transformatorius / šviesos
diodų ekranas / elektrinis šildy‐
tuvas / klimato kontrolė / kaiti‐
nimo žvakės valdiklis / degalų
siurblys33–34Garso signalas35Bagažinės skyriaus maitinimo
lizdas36Dešinysis tolimųjų šviesų
žibintas (halogeninis) / dešinysis
artimųjų šviestų žibintas
(šviesos diodų)37Kairysis tolimųjų šviesų žibintas
(halogeninis)38Šviesos diodų priekinis žibintas / automatinis priekinių žibintų
diapazono reguliavimas39Priekiniai rūko žibintai40„OnStar“41Vandens degaluose jutiklis /
vandens siurblysNr.Grandinė42Rankinis priekinių žibintų diapa‐
zono reguliavimas43Degalų siurblys44Galinio vaizdo kamera / salono
galinio vaizdo veidrodėlis / prie‐
kabos modulis / maitinimo
jungtis45Kairysis šviesos diodų priekinis
žibintas / automatinis priekinių
žibintų diapazono reguliavimas
(kairė)46Prietaisų rinkinys47Vairo kolonėlės užraktas48Galinis valytuvas49Šildomasis veidrodėlis50Dešinysis šviesos diodų prie‐
kinis žibintas / automatinis prie‐
kinių žibintų diapazono regulia‐
vimas (dešinėje)51Kairysis artimųjų šviesų žibintas
(šviesos diodų)Nr.Grandinė52Variklio valdymo modulis / trans‐
misijos valdymo modulis53–54Priekinio stiklo valytuvas55–56–57–
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Saugiklių dėžutė yra už dangčio.

226Automobilio priežiūra
Patraukite dangtį ir nuimkite.
Automobiliai su maitinimo jungtimi:
Jei saugiklių dangtelis turi maitinimo
jungtį, ją reikia išimti naudojantis
adapteriu ir atsuktuvu. Adapteris yra
laikomas daiktadėžėje 3 67.
Atsuktuvas laikomas bagažinės
skyriuje 3 229.Prijunkite adapterį prie maitinimo
jungties.
Prakiškite atsuktuvą pro įdubą
adapteryje. Nuimkite dangtį
traukdami atsuktuvą.

Automobilio priežiūra227Nr.Grandinė1–2Klimato kontrolės sistema, venti‐liatorius3Vairuotojo elektra valdoma
sėdynė4Žiebtuvėlis / priekinis maitinimo
lizdas5–6Priekinis elektra valdomas
langas7ABS8Šildomas vairas9Kėbulo valdymo modulis10Galinis elektra valdomas langas11Stoglangis12Kėbulo valdymo modulis13Sėdynės šildymo funkcija (tik
automobiliuose be signalizacijos
sirenos)Nr.Grandinė14Išorinis veidrodėlis / lietaus
jutiklis / eismo juostos laikymo
pagalba / tolimųjų šviesų pagel‐
biklis15Kėbulo valdymo modulis16Kėbulo valdymo modulis17Kėbulo valdymo modulis18Kėbulo valdymo modulis19Duomenų ryšio jungtis20Oro pagalvės sistema21Klimato kontrolės sistema22Centrinio durų užrakto sistema,
bagažinė23Elektroninio rakto sistema24Elektra valdomos sėdynės
atminties funkcija25Vairo apšvietimo jungiklis26Uždegimo jungiklis / vairo kolo‐
nėlės užraktas27Kėbulo valdymo modulisNr.Grandinė28USB lizdas29–30Pavarų svirtis31Galinio lango valytuvas32Pavarų dėžės valdymo modulis
(tik automobiliuose su Sistema
„Stop-start“)33Apsaugos nuo vagystės signali‐
zacijos sistema / signalizacijos
sirena34Automobilio statymo pagalba /
šoninio riboto matomumo zonos
perspėjimo sistema / informa‐
cijos ir pramogų sistema / USB
lizdas35„OnStar“36Informacijos ekranas / prietaisų
grupė / CD grotuvas37Informacijos ir pramogų sistema,
radijas
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.

228Automobilio priežiūraAutomobiliai su maitinimo jungtimi:1. Prijunkite dangtį dešinėje pusėje.
2. Nulenkite kairiąją dangčio pusę pirmyn. Pasirūpinkite, kad
fiksavimo spaustukas būtų
nuvestas kaip parodyta
iliustracijoje.
Saugiklių dėžutė bagažinėje Saugiklių dėžutė yra po dangčiu,
bagažinės skyriaus kairėje pusėje.
Nuimkite gaubtą.
Atjunkite saugiklių dėžutės dangtį ir
nuimkite.
