OPEL ASTRA K 2016 Uputstvo za upotrebu (in Serbian)

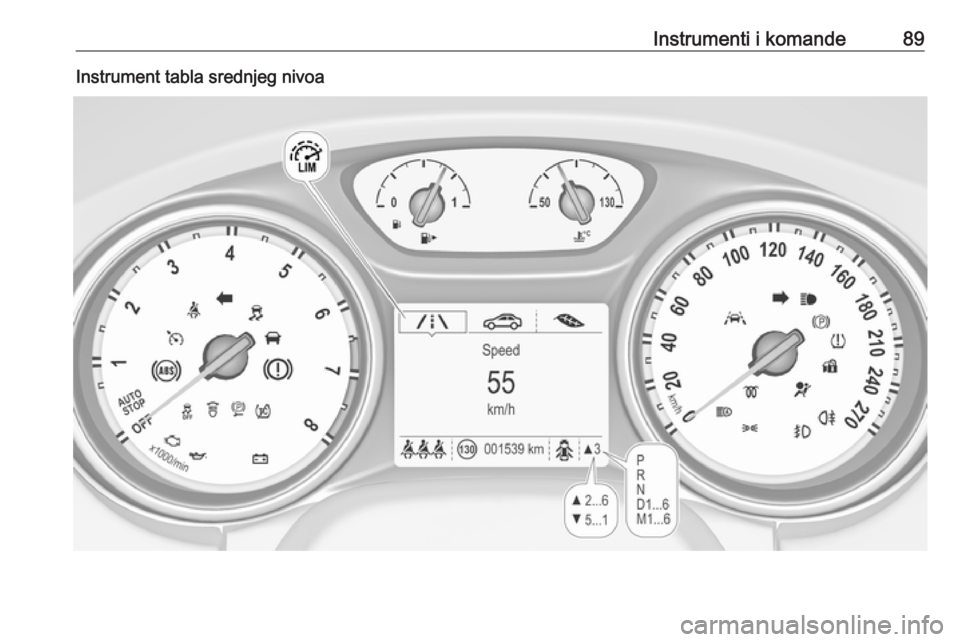

Instrumenti i komande89Instrument tabla srednjeg nivoa

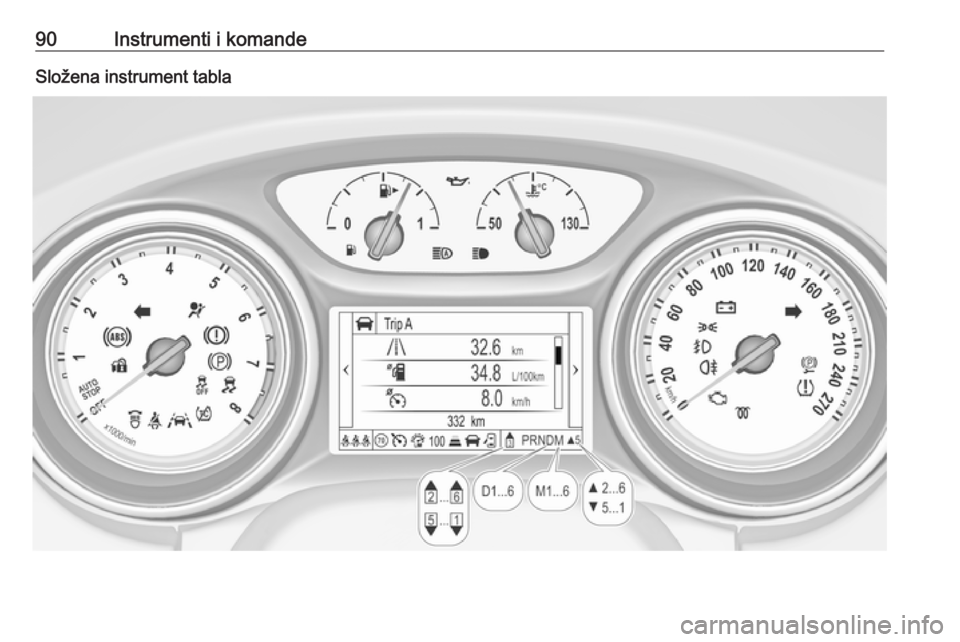

90Instrumenti i komandeSložena instrument tabla

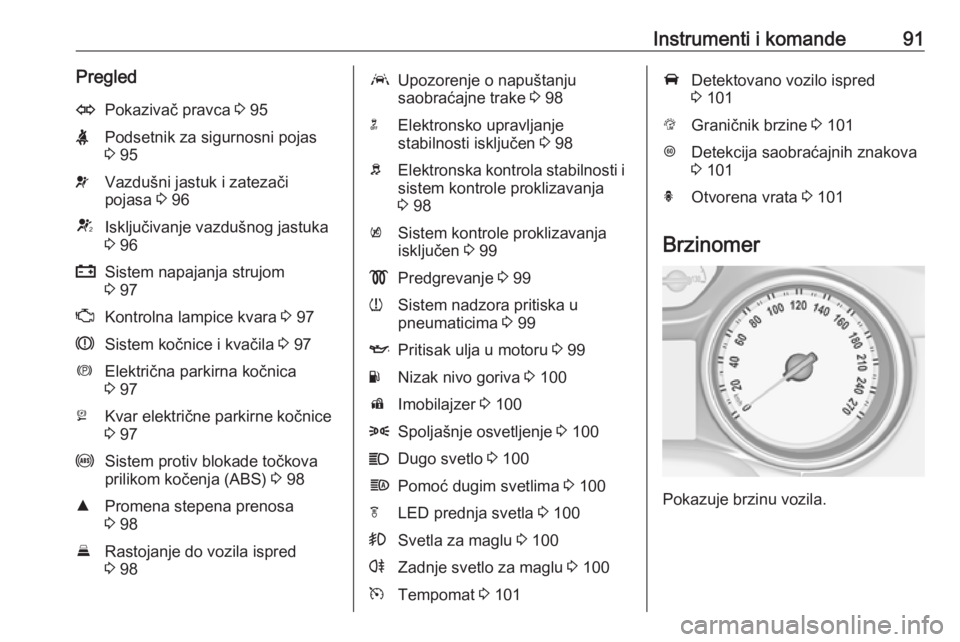

Instrumenti i komande91PregledOPokazivač pravca 3 95XPodsetnik za sigurnosni pojas
3 95vVazdušni jastuk i zatezači
pojasa 3 96VIsključivanje vazdušnog jastuka
3 96pSistem napajanja strujom
3 97ZKontrolna lampice kvara 3 97RSistem kočnice i kvačila 3 97mElektrična parkirna kočnica
3 97jKvar električne parkirne kočnice
3 97uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 98RPromena stepena prenosa
3 98ERastojanje do vozila ispred
3 98aUpozorenje o napuštanju
saobraćajne trake 3 98nElektronsko upravljanje
stabilnosti isključen 3 98bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 98kSistem kontrole proklizavanja
isključen 3 99!Predgrevanje 3 99wSistem nadzora pritiska u
pneumaticima 3 99IPritisak ulja u motoru 3 99YNizak nivo goriva 3 100dImobilajzer 3 1008Spoljašnje osvetljenje 3 100CDugo svetlo 3 100fPomoć dugim svetlima 3 100fLED prednja svetla 3 100>Svetla za maglu 3 100rZadnje svetlo za maglu 3 100mTempomat 3 101ADetektovano vozilo ispred
3 101LGraničnik brzine 3 101LDetekcija saobraćajnih znakova
3 101hOtvorena vrata 3 101
Brzinomer
Pokazuje brzinu vozila.

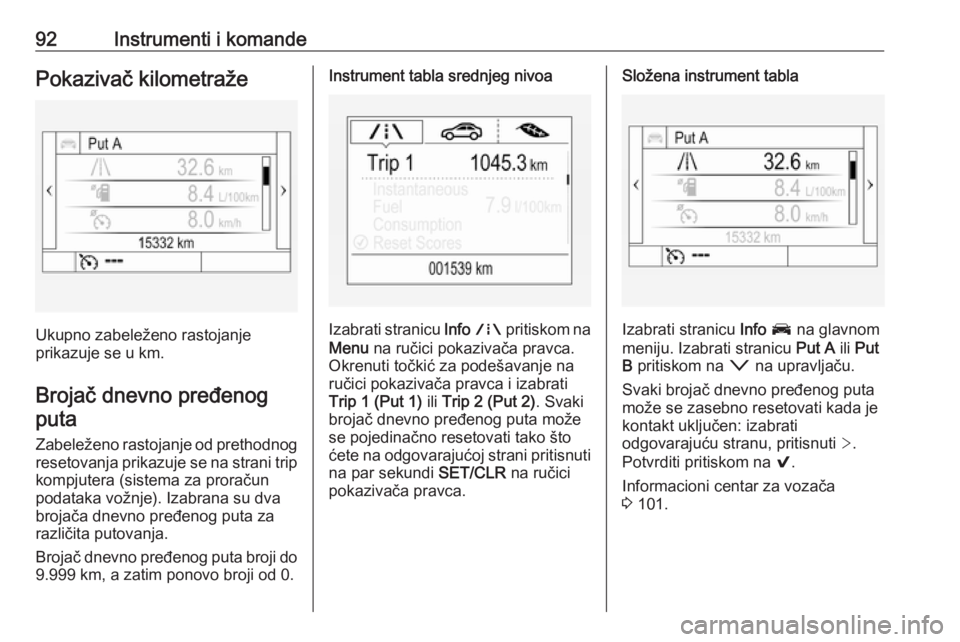

92Instrumenti i komandePokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Zabeleženo rastojanje od prethodnogresetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje). Izabrana su dva brojača dnevno pređenog puta za
različita putovanja.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Instrument tabla srednjeg nivoa
Izabrati stranicu Info ; pritiskom na
Menu na ručici pokazivača pravca.
Okrenuti točkić za podešavanje na
ručici pokazivača pravca i izabrati
Trip 1 (Put 1) ili Trip 2 (Put 2) . Svaki
brojač dnevno pređenog puta može
se pojedinačno resetovati tako što
ćete na odgovarajućoj strani pritisnuti na par sekundi SET/CLR na ručici
pokazivača pravca.
Složena instrument tabla
Izabrati stranicu Info J na glavnom
meniju. Izabrati stranicu Put A ili Put
B pritiskom na o na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.
Informacioni centar za vozača
3 101.

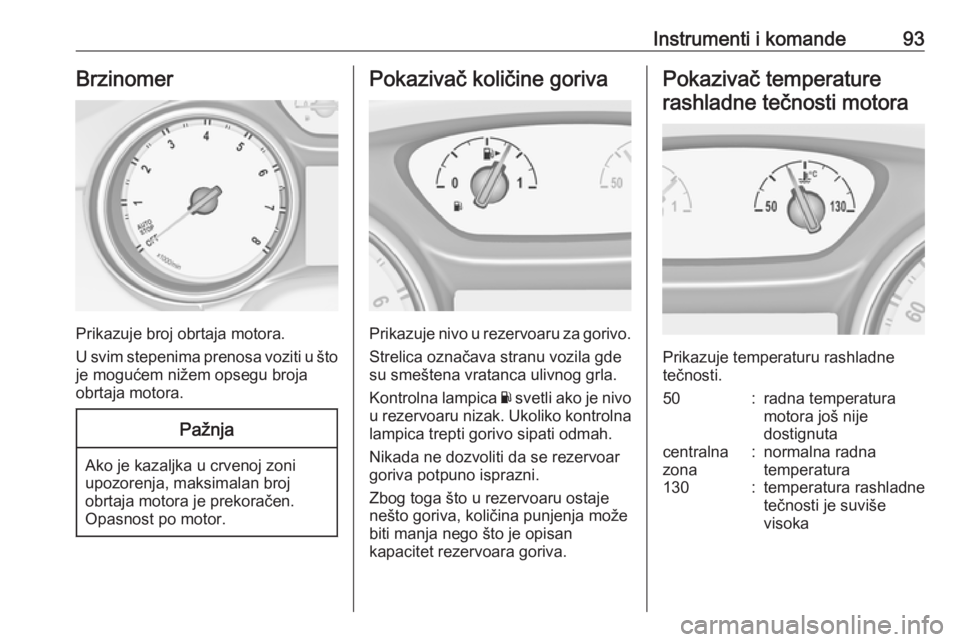

Instrumenti i komande93Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Ukoliko kontrolna
lampica trepti gorivo sipati odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperatura130:temperatura rashladne
tečnosti je suviše
visoka

94Instrumenti i komandePažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas obaveštava kada da zamenite
ulje i filter ulja. Zasnovano na
uslovima vožnje, interval, koji će biti
prikazan, pri kojoj treba motorno ulje
i filter ulja zameniti može se značajno
razlikovati.
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 101.
Na displeju srednjeg nivoa izabrati
meni Podešavanja pritiskom na
MENU na ručici pokazivača pravca.
Okrenuti točkić za podešavanje za
biranje strane Remaining Oil Life
(Preostalo vreme trajanja ulja) :
Na složenijem displeju izabrati meni
Info pritiskom na p na upravljaču.
Pritisnuti P za izbor strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Na displeju srednjeg nivoa za
resetovanje pritisnuti na nekoliko
sekundi SET/CLR na ručici
pokazivača pravca. Kontakt mora biti
uključen, ali motor ugašen.

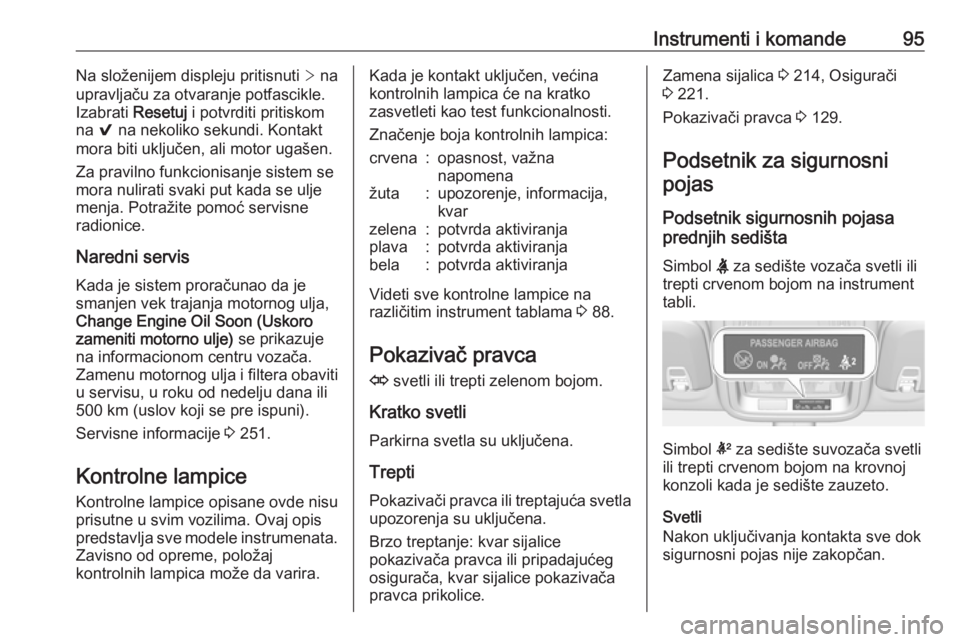

Instrumenti i komande95Na složenijem displeju pritisnuti > na
upravljaču za otvaranje potfascikle.
Izabrati Resetuj i potvrditi pritiskom
na 9 na nekoliko sekundi. Kontakt
mora biti uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača. Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 251.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 88.
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Parkirna svetla su uključena.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 214, Osigurači
3 221.
Pokazivači pravca 3 129.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
trepti crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na krovnoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.

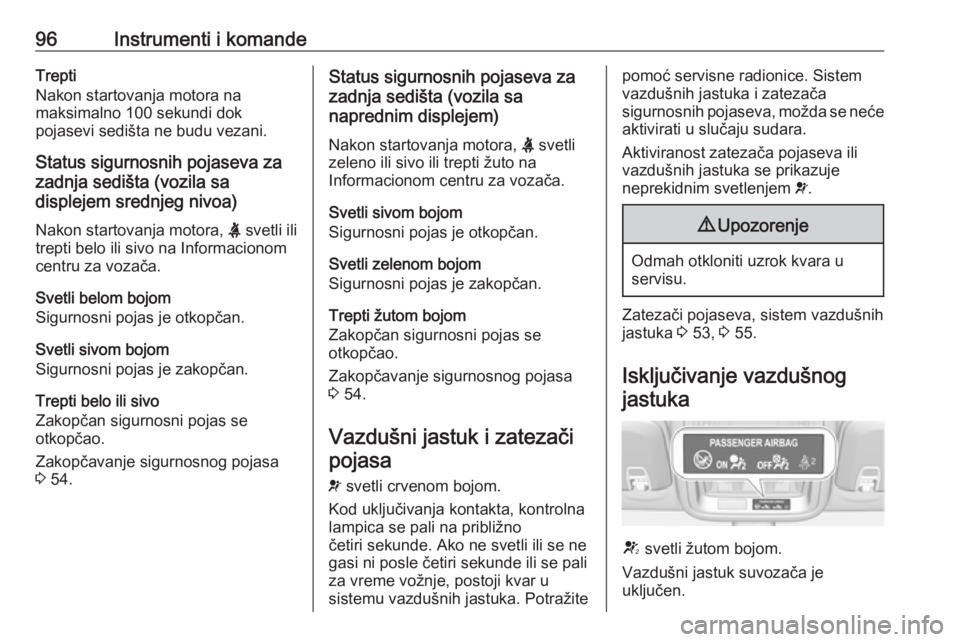

96Instrumenti i komandeTrepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.
Status sigurnosnih pojaseva za
zadnja sedišta (vozila sa
displejem srednjeg nivoa)
Nakon startovanja motora, X svetli ili
trepti belo ili sivo na Informacionom centru za vozača.
Svetli belom bojom
Sigurnosni pojas je otkopčan.
Svetli sivom bojom
Sigurnosni pojas je zakopčan.
Trepti belo ili sivo
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 54.Status sigurnosnih pojaseva za
zadnja sedišta (vozila sa
naprednim displejem)
Nakon startovanja motora, X svetli
zeleno ili sivo ili trepti žuto na
Informacionom centru za vozača.
Svetli sivom bojom
Sigurnosni pojas je otkopčan.
Svetli zelenom bojom
Sigurnosni pojas je zakopčan.
Trepti žutom bojom
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 54.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
četiri sekunde. Ako ne svetli ili se ne
gasi ni posle četiri sekunde ili se pali
za vreme vožnje, postoji kvar u
sistemu vazdušnih jastuka. Potražitepomoć servisne radionice. Sistem
vazdušnih jastuka i zatezača
sigurnosnih pojaseva, možda se neće
aktivirati u slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 53, 3 55.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.

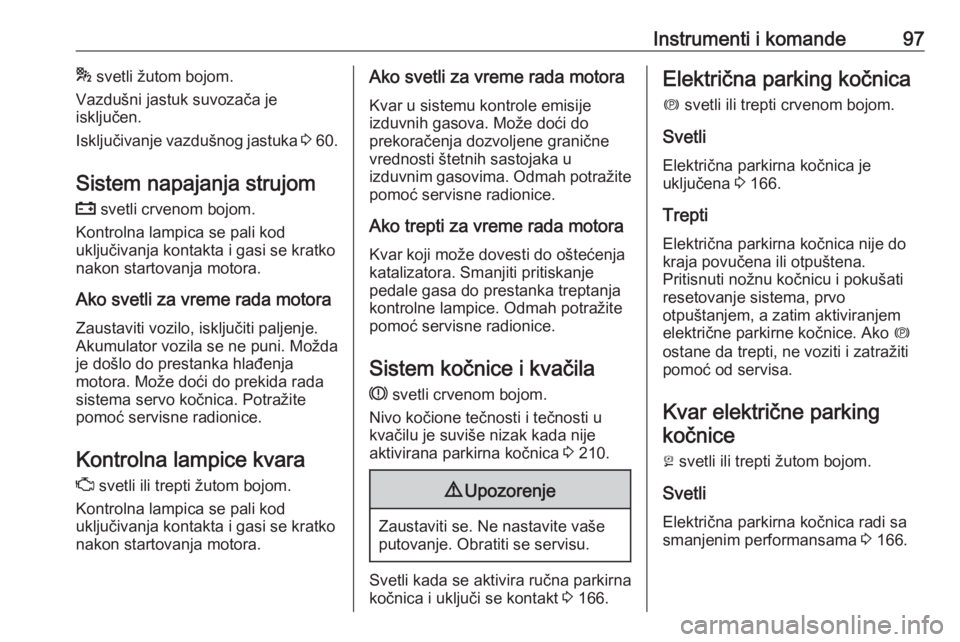

Instrumenti i komande97* svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 60.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.
Ako trepti za vreme rada motora Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo kočione tečnosti i tečnosti u
kvačilu je suviše nizak kada nije
aktivirana parkirna kočnica 3 210.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 166.
Električna parking kočnica
m svetli ili trepti crvenom bojom.
Svetli
Električna parkirna kočnica je
uključena 3 166.
Trepti Električna parkirna kočnica nije dokraja povučena ili otpuštena.
Pritisnuti nožnu kočnicu i pokušati
resetovanje sistema, prvo
otpuštanjem, a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parking kočnice
j svetli ili trepti žutom bojom.
Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 166.

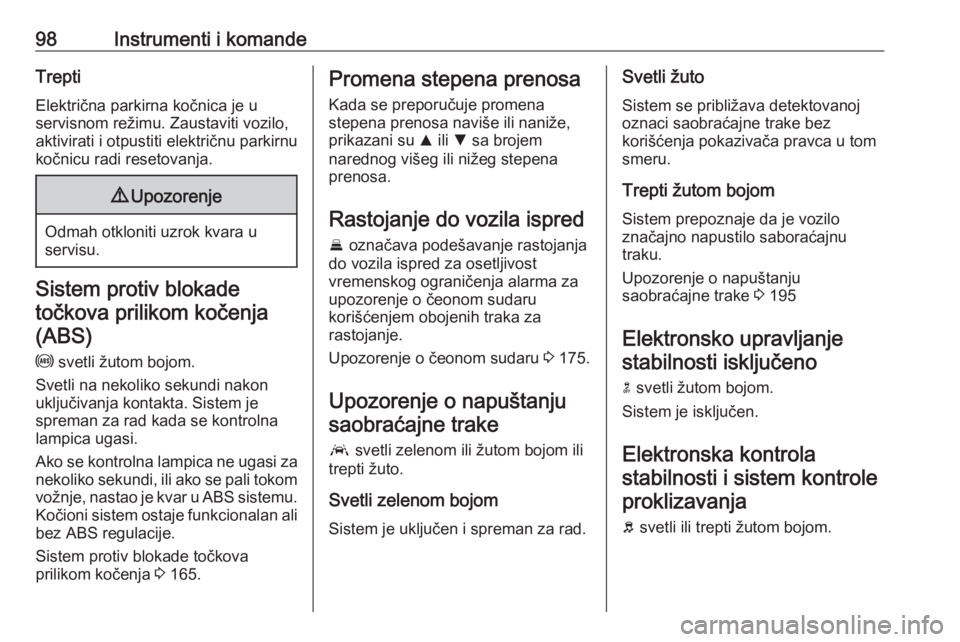

98Instrumenti i komandeTrepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo, aktivirati i otpustiti električnu parkirnukočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi, ili ako se pali tokom
vožnje, nastao je kvar u ABS sistemu. Kočioni sistem ostaje funkcionalan ali bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 165.
Promena stepena prenosa
Kada se preporučuje promena
stepena prenosa naviše ili naniže,
prikazani su R ili S sa brojem
narednog višeg ili nižeg stepena
prenosa.
Rastojanje do vozila ispred E označava podešavanje rastojanja
do vozila ispred za osetljivost
vremenskog ograničenja alarma za
upozorenje o čeonom sudaru
korišćenjem obojenih traka za
rastojanje.
Upozorenje o čeonom sudaru 3 175.
Upozorenje o napuštanju saobraćajne trake
a svetli zelenom ili žutom bojom ili
trepti žuto.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.Svetli žuto Sistem se približava detektovanoj
oznaci saobraćajne trake bez
korišćenja pokazivača pravca u tom
smeru.
Trepti žutom bojom
Sistem prepoznaje da je vozilo
značajno napustilo saboraćajnu
traku.
Upozorenje o napuštanju
saobraćajne trake 3 195
Elektronsko upravljanje stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja
b svetli ili trepti žutom bojom.
