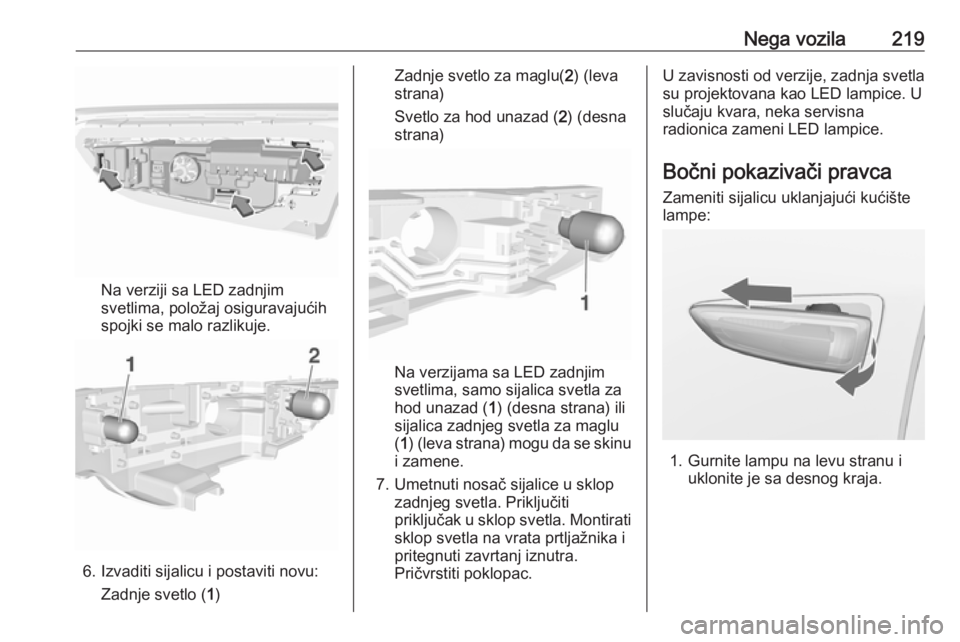

Nega vozila219
Na verziji sa LED zadnjim
svetlima, položaj osiguravajućih
spojki se malo razlikuje.
6. Izvaditi sijalicu i postaviti novu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu( 2) (leva
strana)
Svetlo za hod unazad ( 2) (desna
strana)
Na verzijama sa LED zadnjim
svetlima, samo sijalica svetla za
hod unazad ( 1) (desna strana) ili
sijalica zadnjeg svetla za maglu
( 1 ) (leva strana) mogu da se skinu
i zamene.
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Priključitipriključak u sklop svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra.
Pričvrstiti poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.

220Nega vozila

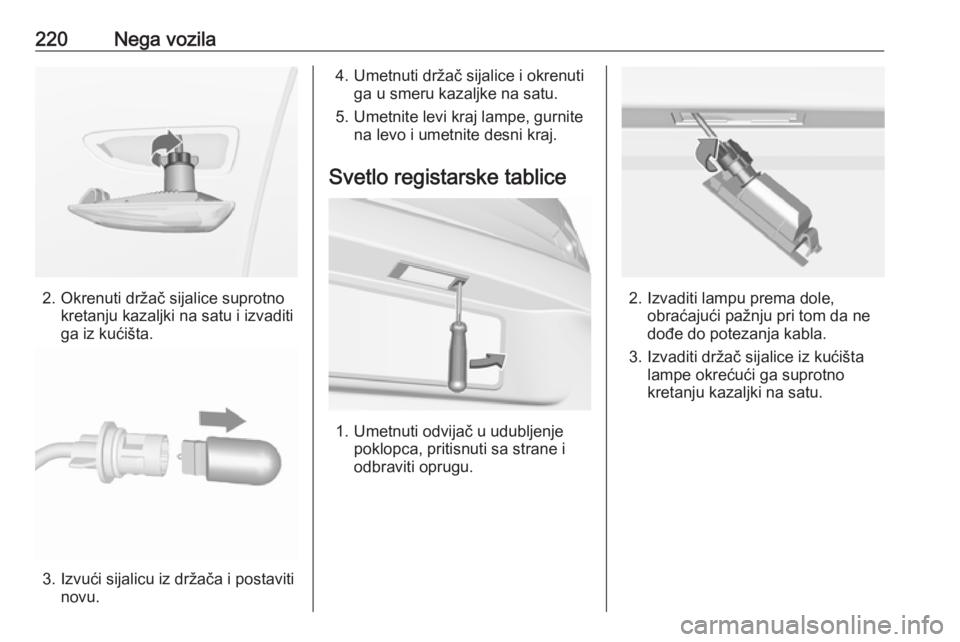

2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.

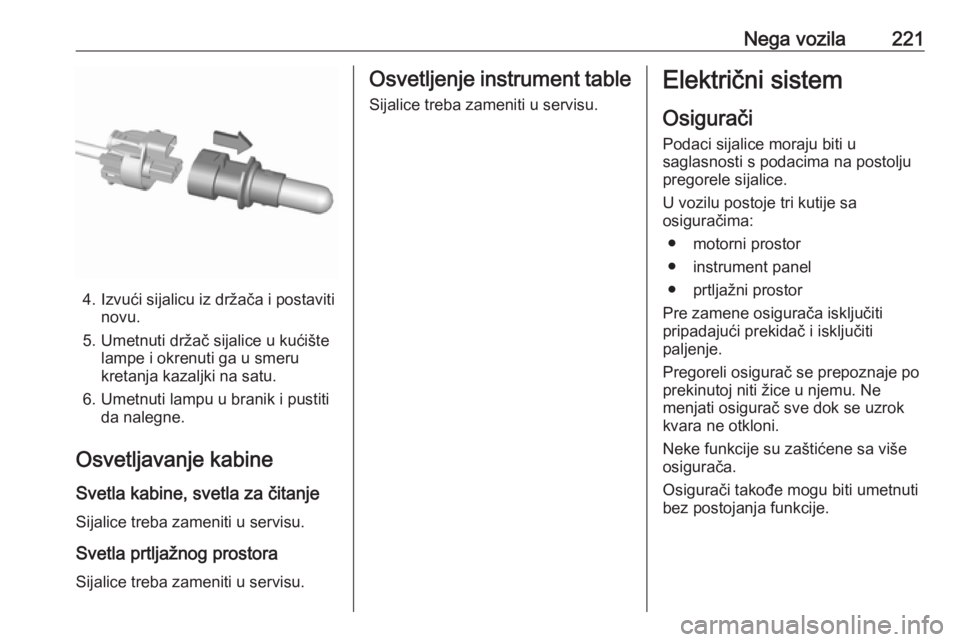

Nega vozila221
4. Izvući sijalicu iz držača i postavitinovu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeSijalice treba zameniti u servisu.
Svetla prtljažnog prostora
Sijalice treba zameniti u servisu.
Osvetljenje instrument table Sijalice treba zameniti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

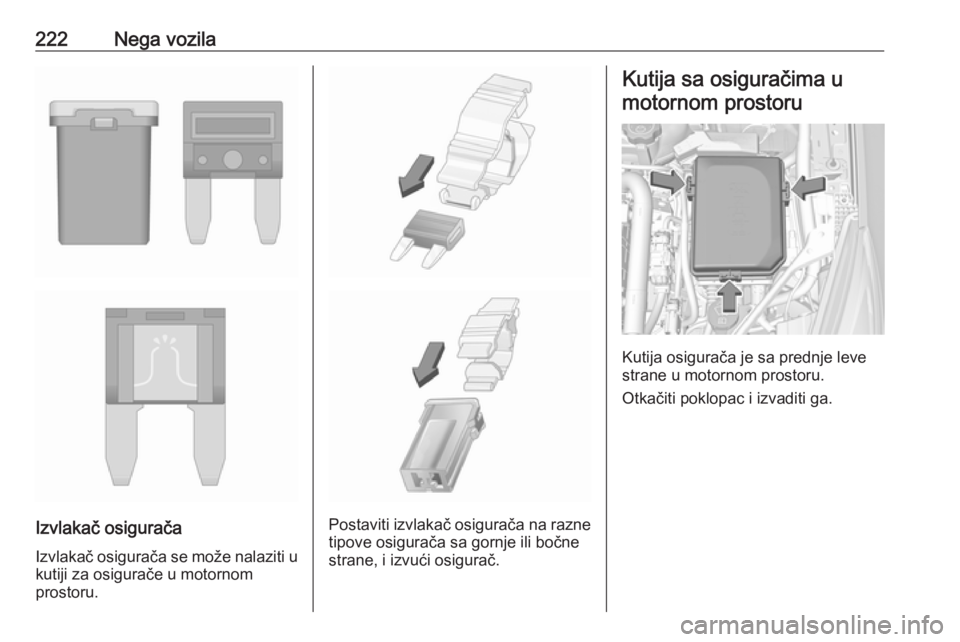

222Nega vozila
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

Nega vozila223BrojStrujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora6Upravljački modul menjača7–8Upravljački modul motora9Sistem upravljanja klimom10–11Sistem zaključavanja vrata
prtljažnika12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14–15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje goriva18–BrojStrujno kolo19–20–21–22ABS23Sistem perača vetrobrana i
zadnjeg stakla24–25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30–31–32DC transformator/LED ekran/
električni grejač/upravljanje
klima sistemom/kontrolor
grejača/pumpa za gorivo33–

224Nega vozilaBrojStrujno kolo34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno)/
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo/automatsko podešavanje dometa snopa
prednjih svetla39Prednja svetla za maglu40OnStar41Voda u senzoru goriva/pumpa
za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera/unutrašnji zadnji retrovizor/modul
prikolice/električni priključak45Levo LED prednje svetlo/
automatsko podešavanje
dometa snopa levog prednjeg
svetlaBrojStrujno kolo46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49Grejanje retrovizora50Desno LED prednje svetlo/
automatsko podešavanje
dometa snopa desnog
prednjeg svetla51Levo oboreno svetlo (LED)52Upravljački modul motora/
upravljački modul menjača53–54Brisači vetrobranskog stakla55–56–57–
Posle zamene pregorelih osigurača,

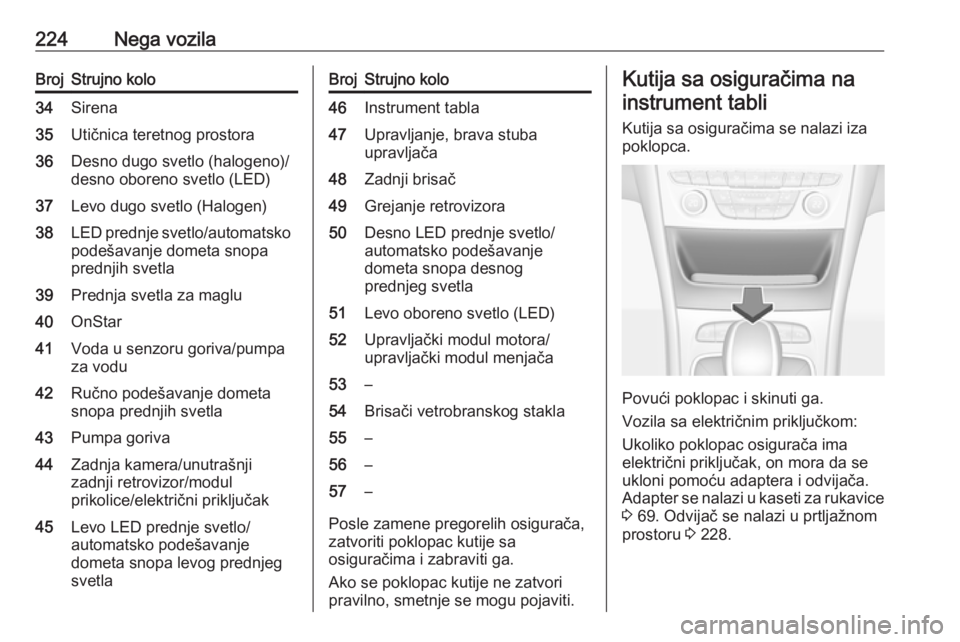

zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

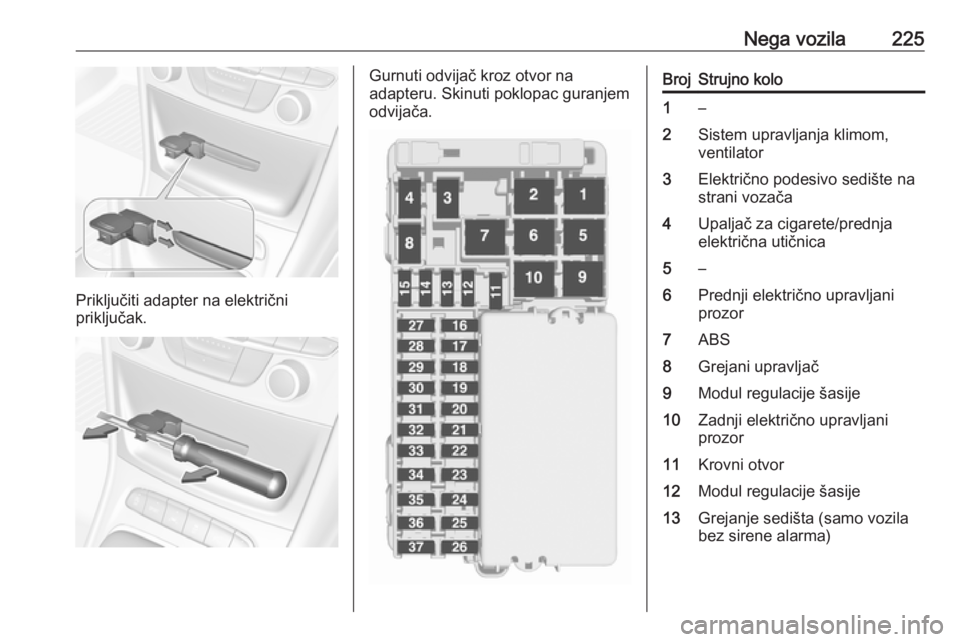

Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac i skinuti ga.
Vozila sa električnim priključkom:
Ukoliko poklopac osigurača ima
električni priključak, on mora da se
ukloni pomoću adaptera i odvijača.
Adapter se nalazi u kaseti za rukavice 3 69. Odvijač se nalazi u prtljažnom
prostoru 3 228.

Nega vozila225
Priključiti adapter na električni
priključak.
Gurnuti odvijač kroz otvor na
adapteru. Skinuti poklopac guranjem
odvijača.BrojStrujno kolo1–2Sistem upravljanja klimom,
ventilator3Električno podesivo sedište na
strani vozača4Upaljač za cigarete/prednja
električna utičnica5–6Prednji električno upravljani
prozor7ABS8Grejani upravljač9Modul regulacije šasije10Zadnji električno upravljani
prozor11Krovni otvor12Modul regulacije šasije13Grejanje sedišta (samo vozila
bez sirene alarma)

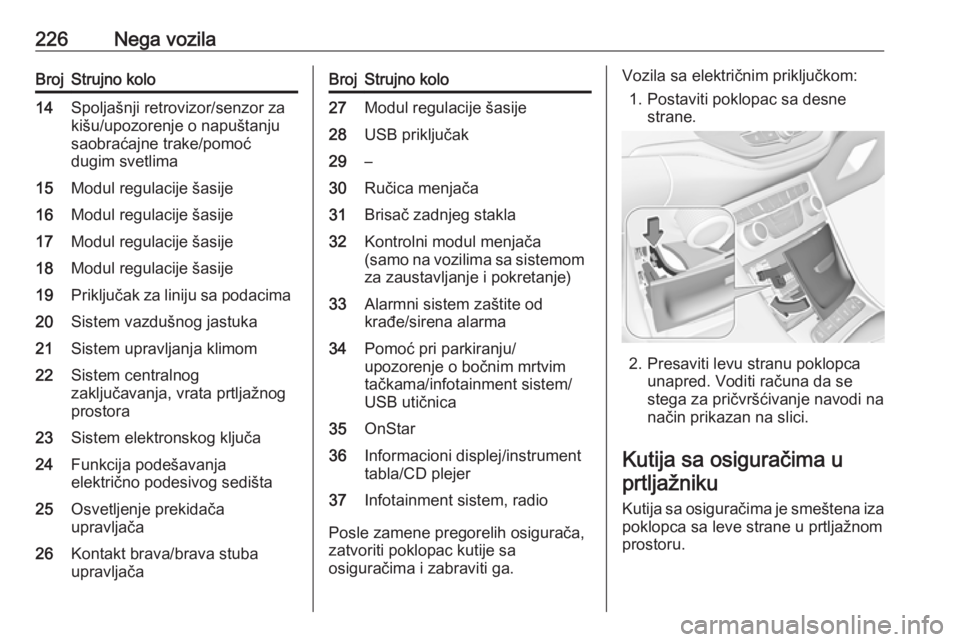

226Nega vozilaBrojStrujno kolo14Spoljašnji retrovizor/senzor za
kišu/upozorenje o napuštanju
saobraćajne trake/pomoć
dugim svetlima15Modul regulacije šasije16Modul regulacije šasije17Modul regulacije šasije18Modul regulacije šasije19Priključak za liniju sa podacima20Sistem vazdušnog jastuka21Sistem upravljanja klimom22Sistem centralnog
zaključavanja, vrata prtljažnog
prostora23Sistem elektronskog ključa24Funkcija podešavanja
električno podesivog sedišta25Osvetljenje prekidača
upravljača26Kontakt brava/brava stuba
upravljačaBrojStrujno kolo27Modul regulacije šasije28USB priključak29–30Ručica menjača31Brisač zadnjeg stakla32Kontrolni modul menjača
(samo na vozilima sa sistemom
za zaustavljanje i pokretanje)33Alarmni sistem zaštite od
krađe/sirena alarma34Pomoć pri parkiranju/
upozorenje o bočnim mrtvim
tačkama/infotainment sistem/
USB utičnica35OnStar36Informacioni displej/instrument
tabla/CD plejer37Infotainment sistem, radio
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Vozila sa električnim priključkom:
1. Postaviti poklopac sa desne strane.
2. Presaviti levu stranu poklopcaunapred. Voditi računa da se
stega za pričvršćivanje navodi na
način prikazan na slici.
Kutija sa osiguračima u prtljažniku
Kutija sa osiguračima je smeštena iza
poklopca sa leve strane u prtljažnom
prostoru.

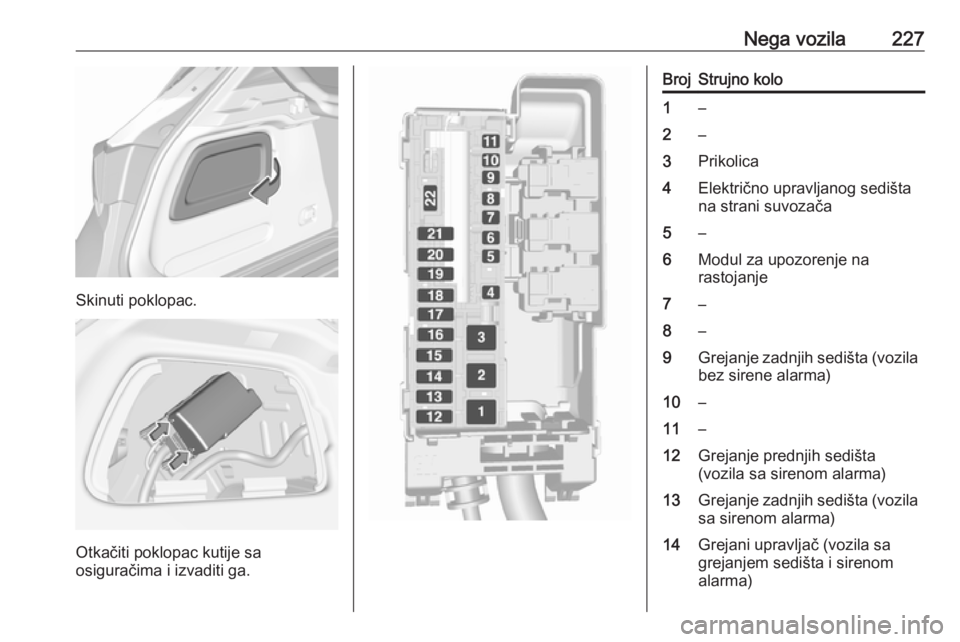

Nega vozila227
Skinuti poklopac.
Otkačiti poklopac kutije sa
osiguračima i izvaditi ga.
BrojStrujno kolo1–2–3Prikolica4Električno upravljanog sedišta
na strani suvozača5–6Modul za upozorenje na
rastojanje7–8–9Grejanje zadnjih sedišta (vozila bez sirene alarma)10–11–12Grejanje prednjih sedišta
(vozila sa sirenom alarma)13Grejanje zadnjih sedišta (vozila
sa sirenom alarma)14Grejani upravljač (vozila sa
grejanjem sedišta i sirenom
alarma)

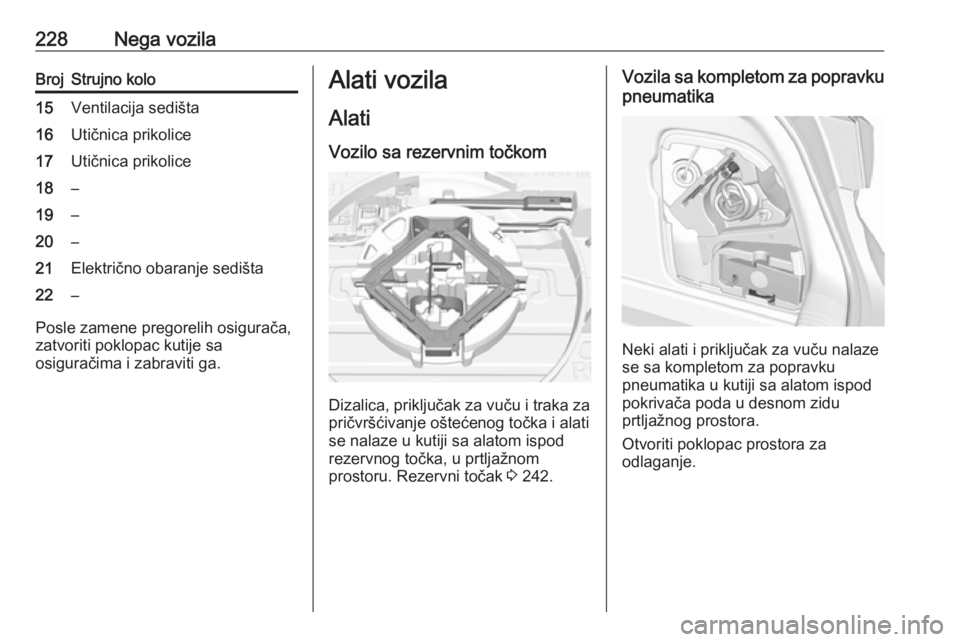

228Nega vozilaBrojStrujno kolo15Ventilacija sedišta16Utičnica prikolice17Utičnica prikolice18–19–20–21Električno obaranje sedišta22–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Alati vozila
Alati
Vozilo sa rezervnim točkom
Dizalica, priključak za vuču i traka za
pričvršćivanje oštećenog točka i alati
se nalaze u kutiji sa alatom ispod rezervnog točka, u prtljažnom
prostoru. Rezervni točak 3 242.
Vozila sa kompletom za popravku
pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u desnom zidu
prtljažnog prostora.
Otvoriti poklopac prostora za
odlaganje.
