OPEL ASTRA K 2017.5 Betriebsanleitung (in German)

Fahren und Bedienung179Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiterfahren, bis die Selbstreinigung
abgeschlossen ist.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet Z
und im Driver Information Center wird eine Warnmeldung angezeigt. Die
Motorleistung ist unter Umständen
reduziert. Sofort Hilfe einer Werkstatt
in Anspruch nehmen.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 233, 3 305 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Schieben deshalb vermeiden.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐ keit und Drehzahl fortgesetzt werden.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Im Manuell-Modus kann durch Antip‐
pen des Wählhebels nach + oder -
3 181 von Hand geschaltet werden.
Getriebe-Display
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.

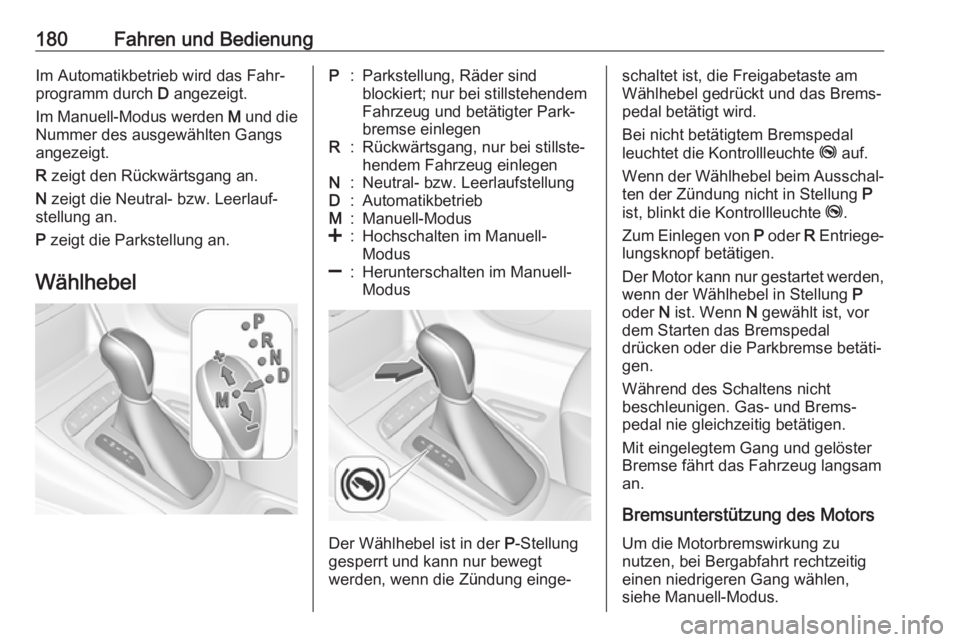

180Fahren und BedienungIm Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Räder sind
blockiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐
gen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.

Fahren und Bedienung181HerausschaukelnSchaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.
Manuell-ModusSchieben Sie den Wählhebel aus D
nach links auf M.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel
aufwärts +.
Tippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel
Abwärts -.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.
Im Manuell-Modus erfolgt bei hohen Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten
Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen bietet die elektronische
Getriebesteuerung dem Fahrer
die Möglichkeit, zum Anfahren
manuell in den ersten, zweiten
oder dritten Gang zu schalten.
Kickdown
Durch Drücken des Gaspedals über
die Kickdownstellung hinaus wird
unabhängig vom ausgewählten Fahr‐ modus eine maximale Beschleuni‐
gung verursacht. Das Getriebe schal‐
tet je nach Motordrehzahl in einen
niedrigeren Gang.

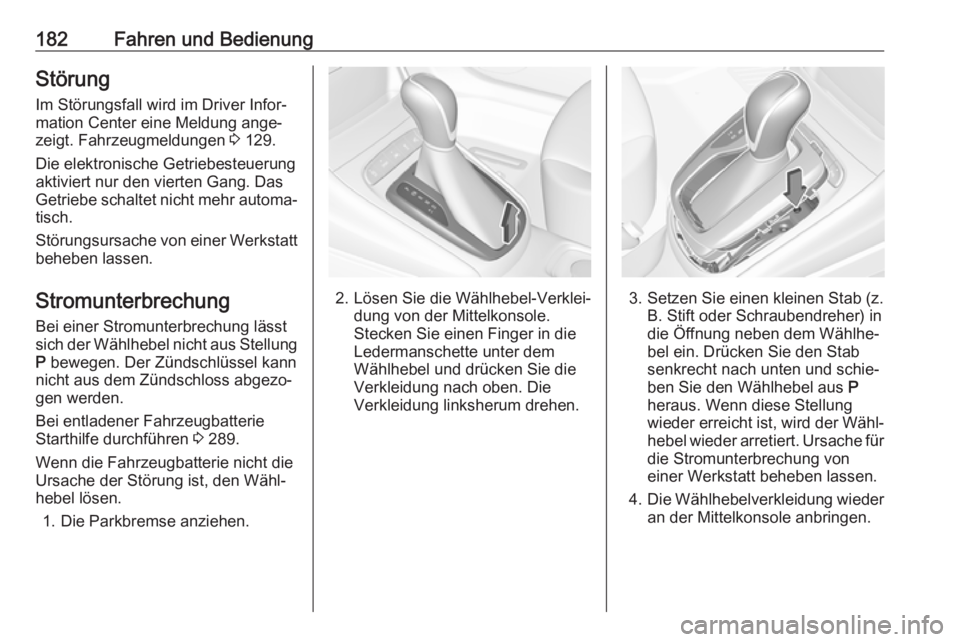

182Fahren und BedienungStörung
Im Störungsfall wird im Driver Infor‐
mation Center eine Meldung ange‐
zeigt. Fahrzeugmeldungen 3 129.
Die elektronische Getriebesteuerung aktiviert nur den vierten Gang. DasGetriebe schaltet nicht mehr automa‐ tisch.
Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung Bei einer Stromunterbrechung lässtsich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐
gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 289.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Lösen Sie die Wählhebel-Verklei‐ dung von der Mittelkonsole.
Stecken Sie einen Finger in die
Ledermanschette unter dem
Wählhebel und drücken Sie die
Verkleidung nach oben. Die
Verkleidung linksherum drehen.3. Setzen Sie einen kleinen Stab (z. B. Stift oder Schraubendreher) in
die Öffnung neben dem Wählhe‐
bel ein. Drücken Sie den Stab
senkrecht nach unten und schie‐
ben Sie den Wählhebel aus P
heraus. Wenn diese Stellung
wieder erreicht ist, wird der Wähl‐ hebel wieder arretiert. Ursache für
die Stromunterbrechung von
einer Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.

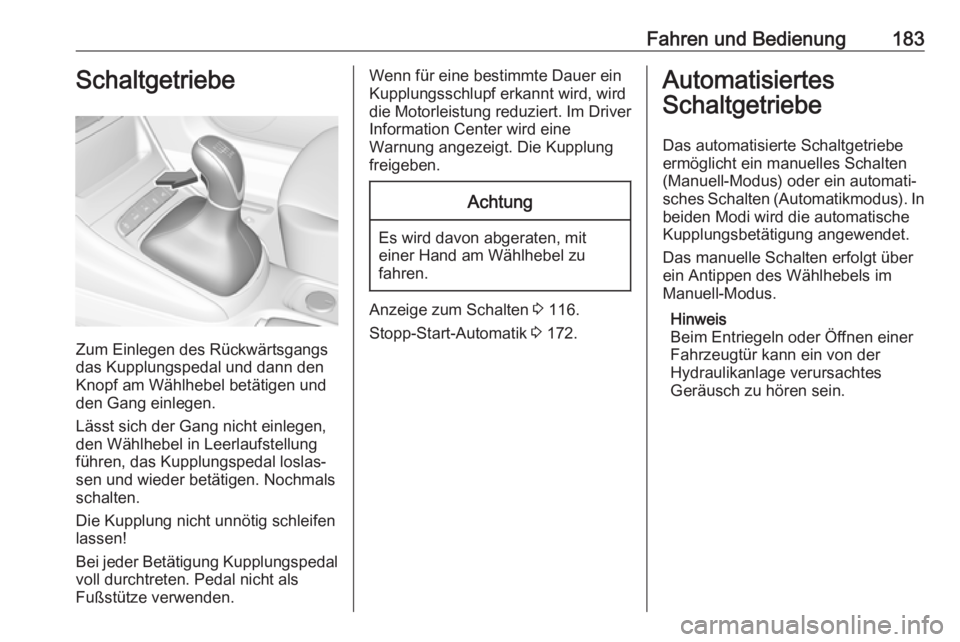

Fahren und Bedienung183Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Wenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung
freigeben.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 116.
Stopp-Start-Automatik 3 172.
Automatisiertes
Schaltgetriebe
Das automatisierte Schaltgetriebe
ermöglicht ein manuelles Schalten
(Manuell-Modus) oder ein automati‐
sches Schalten (Automatikmodus). In
beiden Modi wird die automatische
Kupplungsbetätigung angewendet.
Das manuelle Schalten erfolgt über
ein Antippen des Wählhebels im
Manuell-Modus.
Hinweis
Beim Entriegeln oder Öffnen einer
Fahrzeugtür kann ein von der
Hydraulikanlage verursachtes
Geräusch zu hören sein.

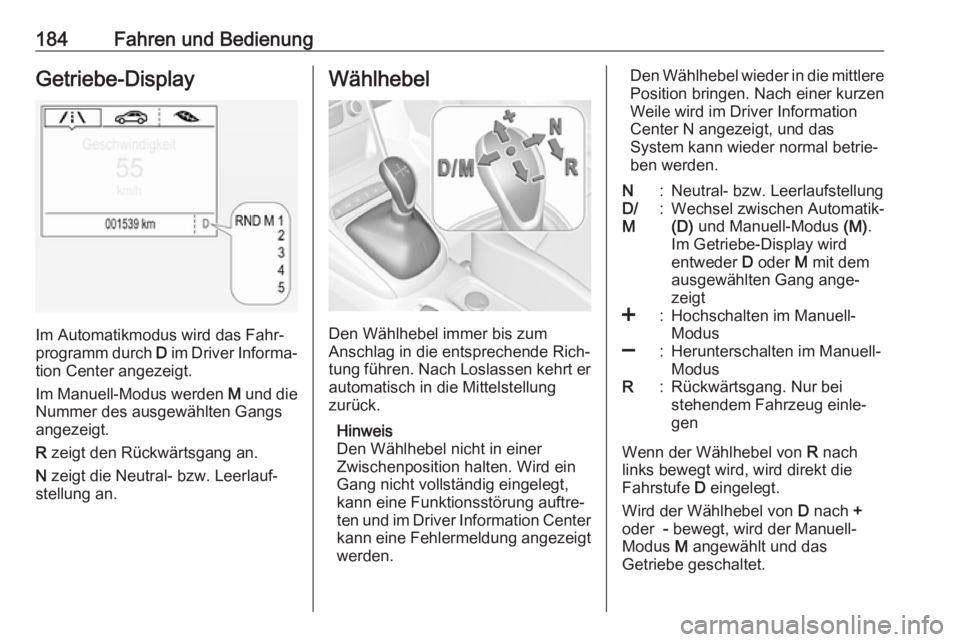

184Fahren und BedienungGetriebe-Display
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
Wählhebel
Den Wählhebel immer bis zum
Anschlag in die entsprechende Rich‐ tung führen. Nach Loslassen kehrt er automatisch in die Mittelstellung
zurück.
Hinweis
Den Wählhebel nicht in einer
Zwischenposition halten. Wird ein
Gang nicht vollständig eingelegt,
kann eine Funktionsstörung auftre‐
ten und im Driver Information Center
kann eine Fehlermeldung angezeigt werden.
Den Wählhebel wieder in die mittlere Position bringen. Nach einer kurzen
Weile wird im Driver Information
Center N angezeigt, und das
System kann wieder normal betrie‐
ben werden.N:Neutral- bzw. LeerlaufstellungD/
M:Wechsel zwischen Automatik-
(D) und Manuell-Modus (M).
Im Getriebe-Display wird
entweder D oder M mit dem
ausgewählten Gang ange‐
zeigt<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
ModusR:Rückwärtsgang. Nur bei
stehendem Fahrzeug einle‐
gen
Wenn der Wählhebel von R nach
links bewegt wird, wird direkt die Fahrstufe D eingelegt.
Wird der Wählhebel von D nach +
oder - bewegt, wird der Manuell-
Modus M angewählt und das
Getriebe geschaltet.

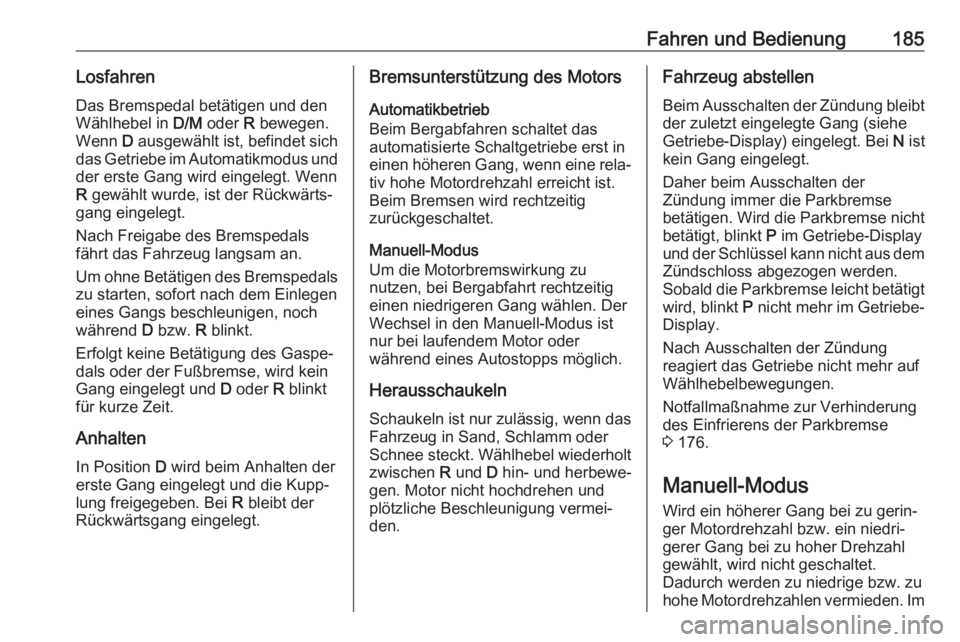

Fahren und Bedienung185LosfahrenDas Bremspedal betätigen und den
Wählhebel in D/M oder R bewegen.
Wenn D ausgewählt ist, befindet sich
das Getriebe im Automatikmodus und der erste Gang wird eingelegt. Wenn
R gewählt wurde, ist der Rückwärts‐
gang eingelegt.
Nach Freigabe des Bremspedals
fährt das Fahrzeug langsam an.
Um ohne Betätigen des Bremspedals
zu starten, sofort nach dem Einlegen
eines Gangs beschleunigen, noch während D bzw. R blinkt.
Erfolgt keine Betätigung des Gaspe‐ dals oder der Fußbremse, wird kein
Gang eingelegt und D oder R blinkt
für kurze Zeit.
Anhalten In Position D wird beim Anhalten der
erste Gang eingelegt und die Kupp‐
lung freigegeben. Bei R bleibt der
Rückwärtsgang eingelegt.Bremsunterstützung des Motors
Automatikbetrieb
Beim Bergabfahren schaltet das
automatisierte Schaltgetriebe erst in
einen höheren Gang, wenn eine rela‐
tiv hohe Motordrehzahl erreicht ist.
Beim Bremsen wird rechtzeitig
zurückgeschaltet.
Manuell-Modus
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig
einen niedrigeren Gang wählen. Der
Wechsel in den Manuell-Modus ist
nur bei laufendem Motor oder
während eines Autostopps möglich.
HerausschaukelnSchaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen R und D hin- und herbewe‐
gen. Motor nicht hochdrehen und plötzliche Beschleunigung vermei‐
den.Fahrzeug abstellen
Beim Ausschalten der Zündung bleibt der zuletzt eingelegte Gang (siehe
Getriebe-Display) eingelegt. Bei N ist
kein Gang eingelegt.
Daher beim Ausschalten der
Zündung immer die Parkbremse
betätigen. Wird die Parkbremse nicht
betätigt, blinkt P im Getriebe-Display
und der Schlüssel kann nicht aus dem
Zündschloss abgezogen werden.
Sobald die Parkbremse leicht betätigt wird, blinkt P nicht mehr im Getriebe-
Display.
Nach Ausschalten der Zündung
reagiert das Getriebe nicht mehr auf Wählhebelbewegungen.
Notfallmaßnahme zur Verhinderung
des Einfrierens der Parkbremse
3 176.
Manuell-Modus Wird ein höherer Gang bei zu gerin‐
ger Motordrehzahl bzw. ein niedri‐ gerer Gang bei zu hoher Drehzahl
gewählt, wird nicht geschaltet.
Dadurch werden zu niedrige bzw. zu
hohe Motordrehzahlen vermieden. Im

186Fahren und BedienungDriver Information Center wird eine

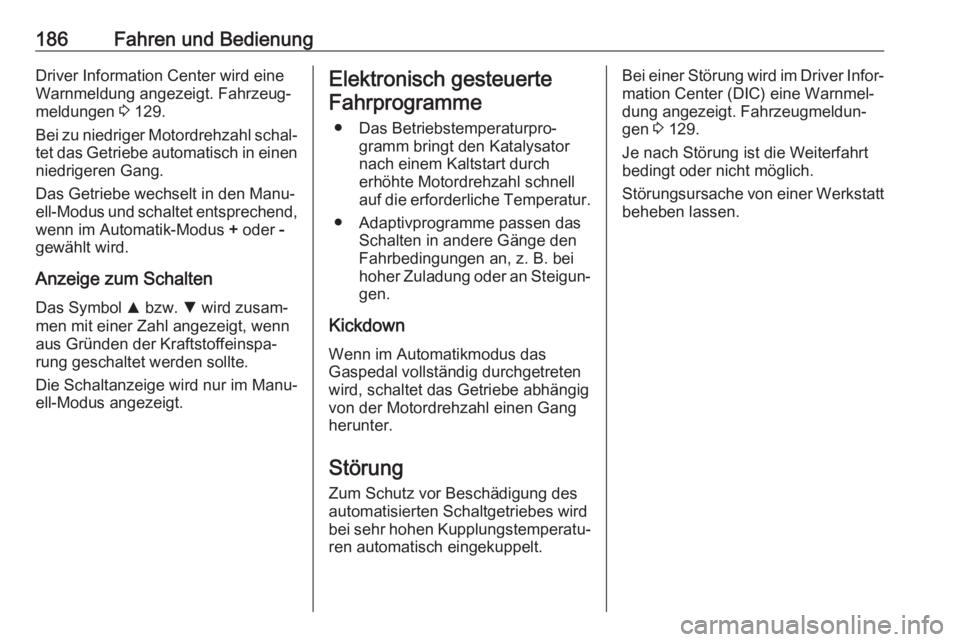

Warnmeldung angezeigt. Fahrzeug‐
meldungen 3 129.
Bei zu niedriger Motordrehzahl schal‐ tet das Getriebe automatisch in einen
niedrigeren Gang.
Das Getriebe wechselt in den Manu‐ ell-Modus und schaltet entsprechend, wenn im Automatik-Modus + oder -
gewählt wird.
Anzeige zum Schalten Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Adaptivprogramme passen das Schalten in andere Gänge den
Fahrbedingungen an, z. B. bei
hoher Zuladung oder an Steigun‐
gen.
Kickdown Wenn im Automatikmodus das
Gaspedal vollständig durchgetreten wird, schaltet das Getriebe abhängig
von der Motordrehzahl einen Gang
herunter.
Störung Zum Schutz vor Beschädigung des
automatisierten Schaltgetriebes wird
bei sehr hohen Kupplungstemperatu‐
ren automatisch eingekuppelt.Bei einer Störung wird im Driver Infor‐
mation Center (DIC) eine Warnmel‐
dung angezeigt. Fahrzeugmeldun‐ gen 3 129.
Je nach Störung ist die Weiterfahrt
bedingt oder nicht möglich.
Störungsursache von einer Werkstatt
beheben lassen.

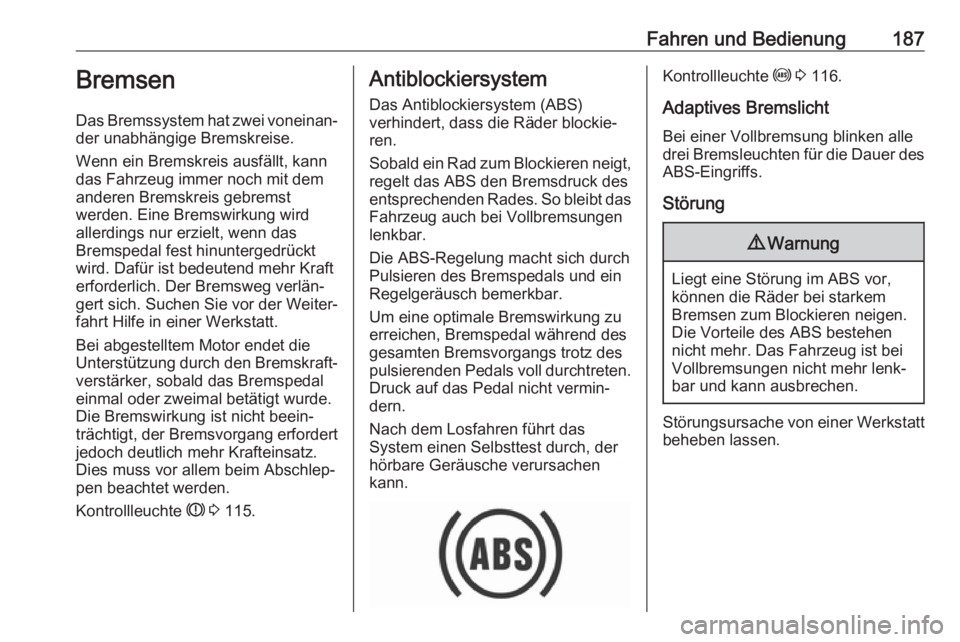

Fahren und Bedienung187Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt Hilfe in einer Werkstatt.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 115.Antiblockiersystem
Das Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐
ren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.Kontrollleuchte u 3 116.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.

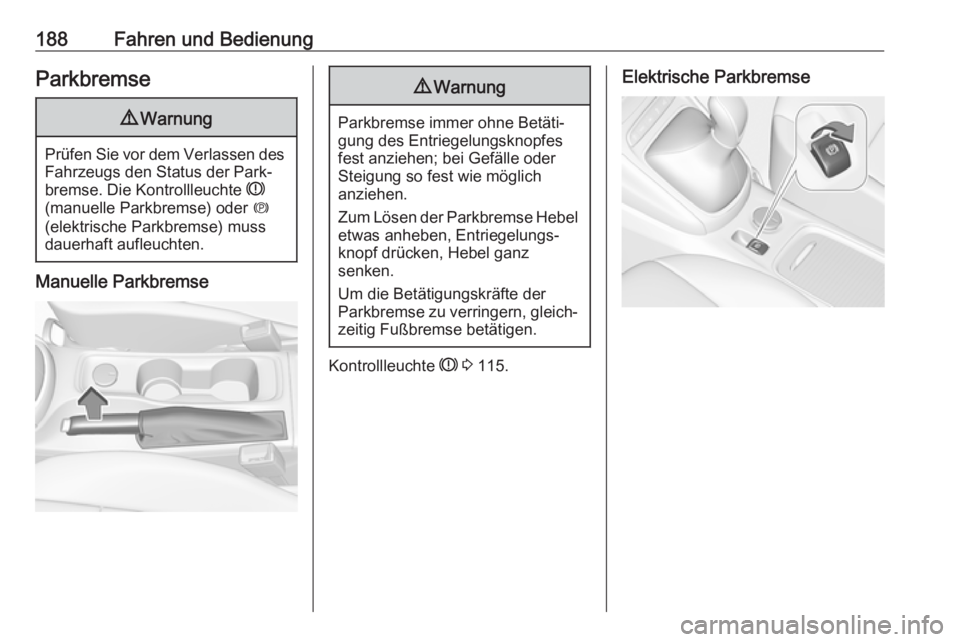

188Fahren und BedienungParkbremse9Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte R
(manuelle Parkbremse) oder m
(elektrische Parkbremse) muss
dauerhaft aufleuchten.
Manuelle Parkbremse
9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich
anziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz
senken.
Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig Fußbremse betätigen.
Kontrollleuchte R 3 115.
Elektrische Parkbremse
