Fahrzeugwartung2596. Die Lampe ausbauen und erset‐zen:
Rückleuchte ( 1)
Nebelschlussleuchte ( 2) (linke
Seite)
Rückfahrscheinwerfer ( 2) (rechte
Seite)
Bei Ausführungen mit LED-Rück‐
leuchten kann nur die Glühlampe
des Rückfahrlichts ( 1) entfernt
und ersetzt werden.
7. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
Stecker am Leuchtenzusammen‐
bau anbringen. Leuchtenzusam‐
menbau an der Hecktür einsetzen
und die Schraube von der Innen‐
seite aus festziehen. Abdeckung
anbringen.
Je nach Ausführung sind die Rück‐
leuchten als LED gestaltet. Im
Störungsfall sollten Sie die LED in
einer Werkstatt austauschen lassen.
Sports Tourer

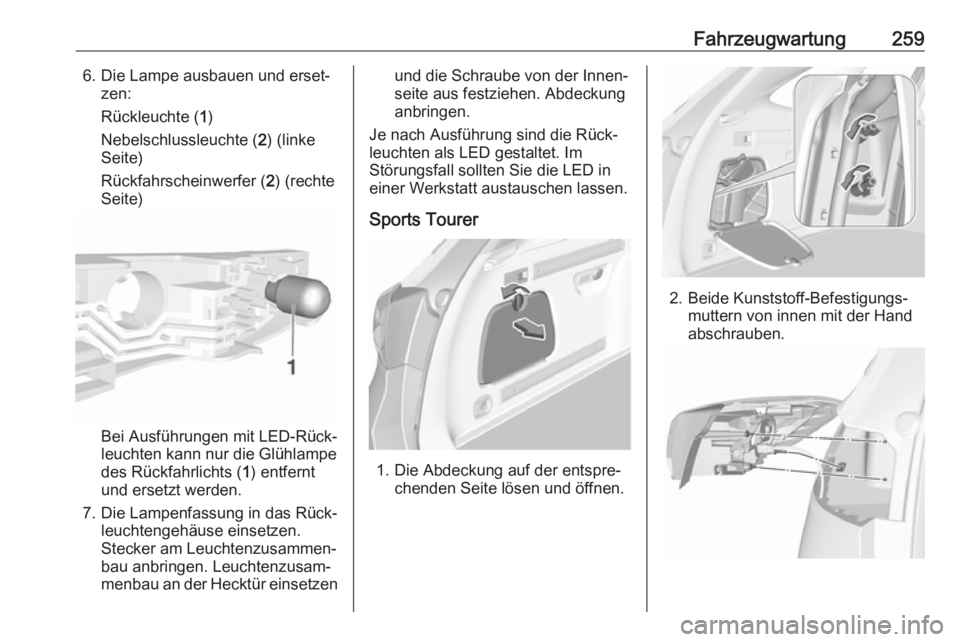

1. Die Abdeckung auf der entspre‐ chenden Seite lösen und öffnen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.

260Fahrzeugwartung3. Rückleuchtenzusammenbauvorsichtig aus der Aussparung
nehmen und entfernen.
4. Das Kabel aus der Halterung lösen.

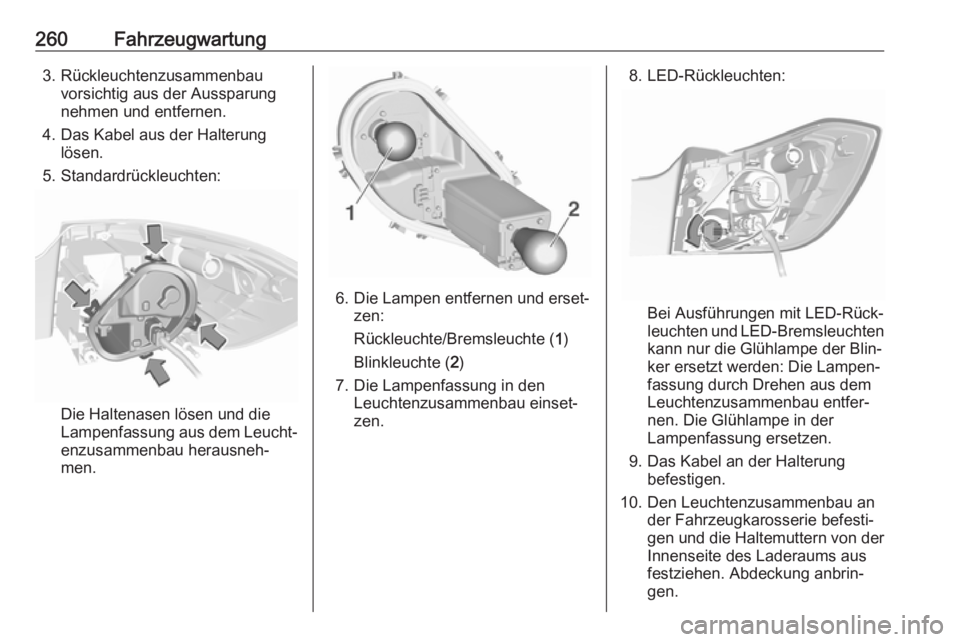

5. Standardrückleuchten:
Die Haltenasen lösen und die
Lampenfassung aus dem Leucht‐
enzusammenbau herausneh‐
men.
6. Die Lampen entfernen und erset‐ zen:
Rückleuchte/Bremsleuchte ( 1)
Blinkleuchte ( 2)
7. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen.
8. LED-Rückleuchten:
Bei Ausführungen mit LED-Rück‐
leuchten und LED-Bremsleuchten
kann nur die Glühlampe der Blin‐
ker ersetzt werden: Die Lampen‐
fassung durch Drehen aus dem
Leuchtenzusammenbau entfer‐
nen. Die Glühlampe in der
Lampenfassung ersetzen.
9. Das Kabel an der Halterung befestigen.
10. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.

Fahrzeugwartung261Je nach Ausführung sind die Rück-
und Bremsleuchten als LED gestaltet.
Im Störungsfall sollten Sie die LED in einer Werkstatt austauschen lassen.

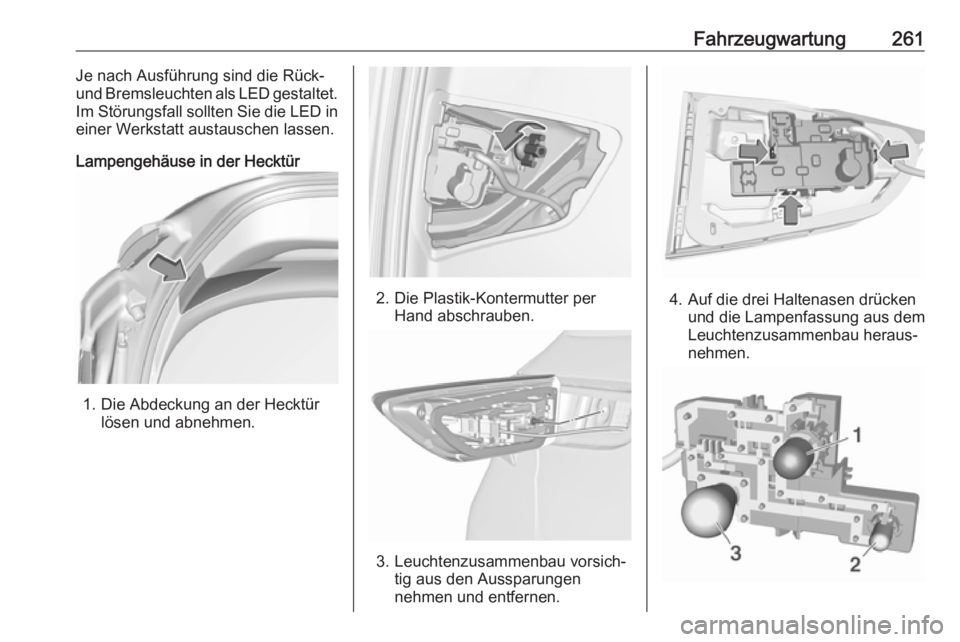

Lampengehäuse in der Hecktür
1. Die Abdeckung an der Hecktür lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen
nehmen und entfernen.
4. Auf die drei Haltenasen drücken und die Lampenfassung aus demLeuchtenzusammenbau heraus‐
nehmen.

262Fahrzeugwartung5. Die Lampe ausbauen und erset‐zen:
Rückfahrleuchte ( 1)
Rückleuchte ( 2)
Nebelschlussleuchte ( 3) (linke
Seite)
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
7. Bei Ausführungen mit LED-Rück‐leuchten kann nur die Glühlampe
des Rückfahrlichts ersetzt
werden: Die Lampenfassung
durch Drehen aus dem Leuchten‐
zusammenbau entfernen. Die
Glühlampe in der Lampenfassung
ersetzen.
8. Den Leuchtenzusammenbau an der Hecktür einsetzen und die
Sicherungsmutter von der Innen‐
seite aus festziehen. Abdeckung
anbringen.
Je nach Ausführung sind die Rück‐
leuchten als LED gestaltet. Im
Störungsfall sollten Sie die LED in
einer Werkstatt austauschen lassen.

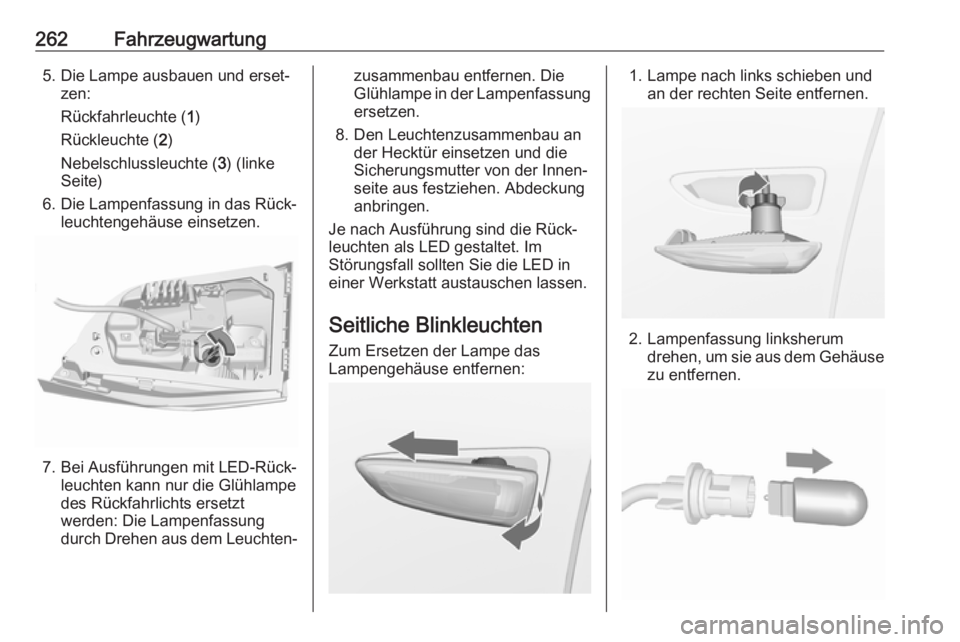

Seitliche Blinkleuchten Zum Ersetzen der Lampe das
Lampengehäuse entfernen:1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen, um sie aus dem Gehäuse
zu entfernen.

Fahrzeugwartung2633. Die Lampe aus der Fassungziehen und ersetzen.
4. Lampenfassung einsetzen und rechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.

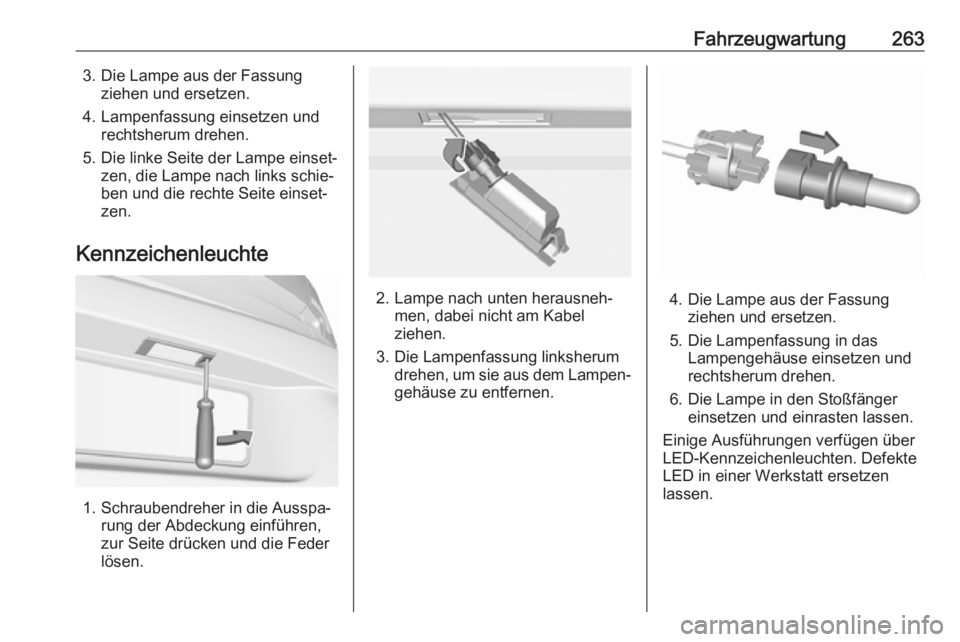

Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel
ziehen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung ziehen und ersetzen.
5. Die Lampenfassung in das Lampengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.
Einige Ausführungen verfügen über
LED-Kennzeichenleuchten. Defekte
LED in einer Werkstatt ersetzen
lassen.

264FahrzeugwartungInnenleuchtenInnenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage

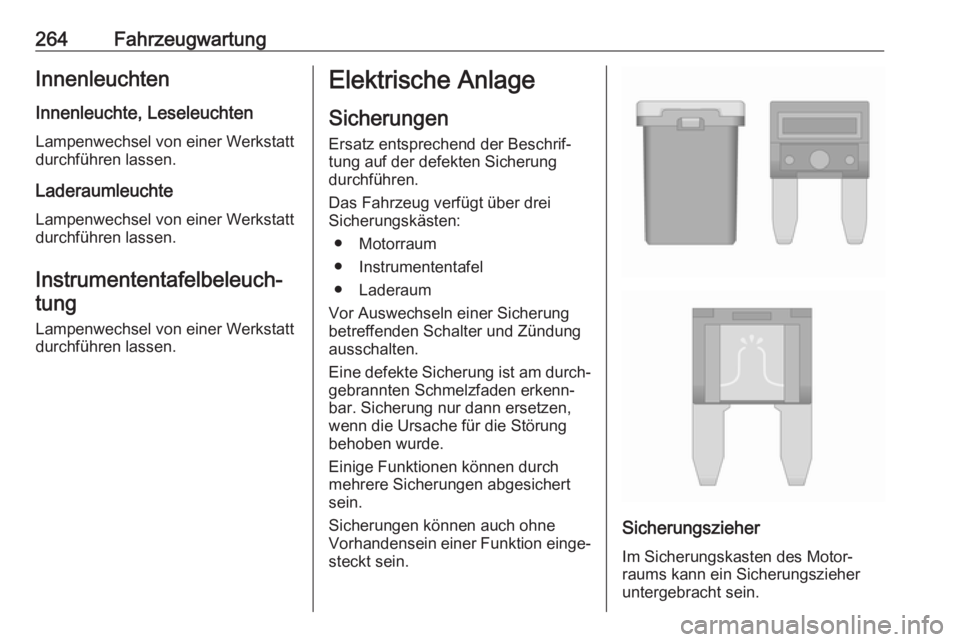

Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.

Fahrzeugwartung265

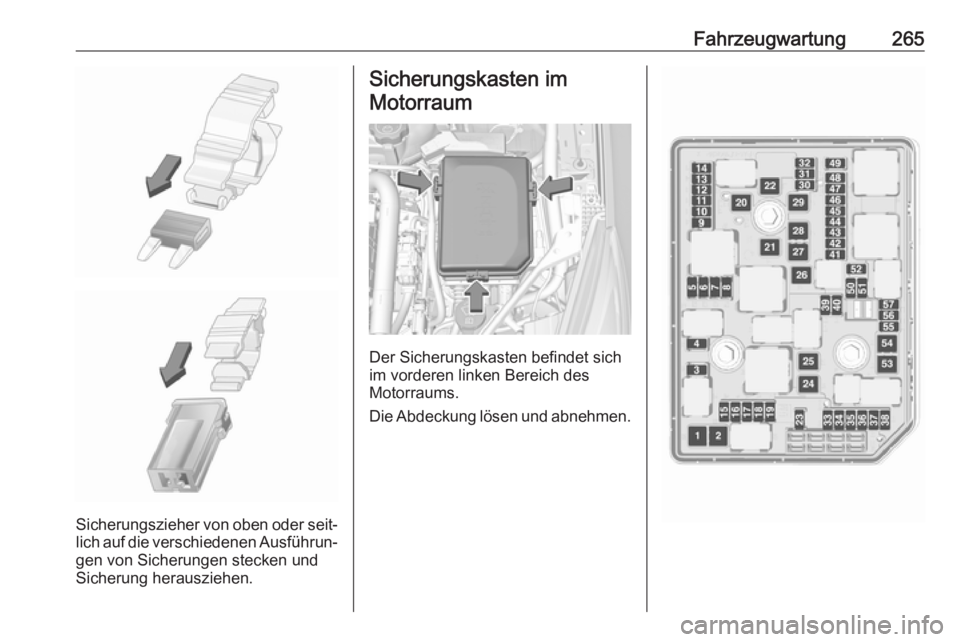

Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.

266FahrzeugwartungNr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10Diesel-Abgasanlage11Hecktürverriegelung, Getriebe12Lendenwirbelmassage Sitz13Nachlaufpumpe14Diesel-Abgasanlage15Abgassensor16Kraftstoffeinspritzung17KraftstoffeinspritzungNr.Stromkreis18Diesel-Abgasanlage19Diesel-Abgasanlage20–21DC/AC-Wandler22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30Außenspiegelenteisung31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/GlühkerzensteuerungNr.Stromkreis33Diebstahlwarnanlage34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelleuchten40OnStar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links

Fahrzeugwartung267Nr.Stromkreis46Instrument47Lenksäulensperre48Heckscheibenwischer49–50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55Diesel-Abgasanlage56–57–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Abdeckung abziehen und entfernen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐ dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 74.
Der Schraubendreher befindet sich
im Laderaum 3 271.
Befestigen Sie den Adapter an der
elektrischen Steckleiste.

268Fahrzeugwartung

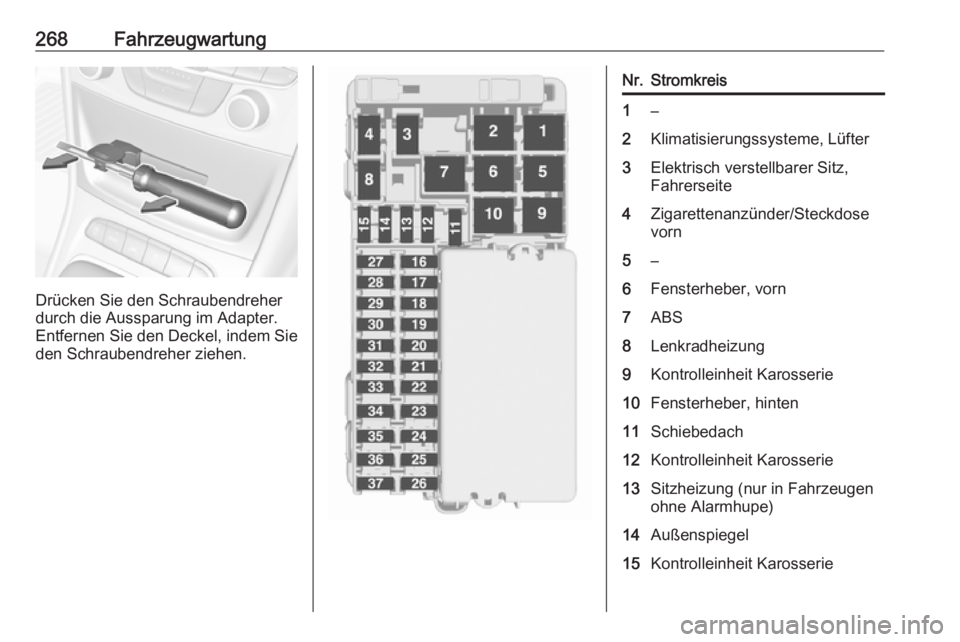

Drücken Sie den Schraubendreher
