10Kort og viktigOversikt over instrumentpanelet

38Nøkler, dører og vinduerSlå av overvåkingen av kupeen og
bilens helning når dyr befinner seg i bilen, på grunn av ultralydsignalermed høyt volum og fordi bevegelser
utløser alarmen. Slå også av overvå‐
kingen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vinduene og soltaket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
ti minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer
forsinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller
systemfeil
Status etter at systemet er slått på:
Lysdioden blinker
langsomt:systemet er påSøk hjelp hos et verksted ved feil.
Utkobling Fjernkontroll: Tyverialarmen deakti‐
veres når bilen låses opp ved å trykke
c .
Elektronisk nøkkel: Tyverialarmen
deaktiveres når bilen låses opp ved å
trykke på knappen på et av de utven‐
dige dørhåndtakene.
Den elektroniske nøkkelen må
befinne seg utenfor bilen, innenfor en
avstand på ca. én meter fra den
aktuelle dørsiden.

58Seter og sikkerhetsutstyrBruk av sikkerhetsbelter under
svangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av
utstyrsnivået.
Når de utløses, fylles kollisjonsputene
i løpet av tusendels sekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Feil håndtering av kollisjonspute‐
systemene gjør at de kan utløses
eksplosjonsartet.
Les dette
Styreelektronikken for kollisjons‐
putesystemene og for beltestram‐
merne er plassert ved midtkonsol‐
len. Magnetiske gjenstander må ikke
legges i dette området.
Ikke kleb noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre materialer.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Det må ikke foretas noen endringer
på kollisjonsputesystemet, ettersom
det vil gjøre bilens typegodkjenning
ugyldig.
Varme gasser som oppstår når kolli‐
sjonsputene blåses opp, kan forår‐
sake brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 109.
Barnesikringsutstyr på
passasjersete foran med
kollisjonsputesystemer
Advarsel i henhold til ECE R94.02:

Seter og sikkerhetsutstyr61SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle chránenom AKTÍVNYM AIRBAGOM,pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU
DROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.I tillegg til varslingen som kreves av
ECE R94.02, må forovervendt barne‐
sikringsutstyr bare brukes i henhold til instruksjoner og begrensninger i
tabellen 3 67.
Kollisjonsputeetiketten er plassert på
begge sider av solskjermen foran på
passasjersiden.
Deaktivering av kollisjonspute
3 63.
Frontkollisjonsputer
Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én i
instrumentpanelet på passasjersi‐
den. Seteryggen er da merket
AIRBAG .
Frontkollisjonsputesystemet utløses
ved frontkollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hodet
til personene i forsetene merkbart.
9 Advarsel
For optimal beskyttelse må setet
være riktig innstilt.
Setestilling 3 47.
Hold området hvor kollisjonsputen blåses opp fritt for hindringer.
Fest sikkerhetsbeltet riktig og vær
sikker på at det klikker i lås. Bare
da vil kollisjonsputen kunne gi
beskyttelse.

Seter og sikkerhetsutstyr639Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Passasjerkollisjonsputesystemet
foran må deaktiveres ved bruk av
barnesikringsutstyr på passasjersetet
i henhold til instruksjonene i tabellen
3 67. Side- og hodekollisjonspute‐
systemet, beltestrammerne og alle
kollisjonsputene for føreren vil fortsatt være aktive.
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på passasjersi‐
den av instrumentpanelet.
Bruk tenningsnøkkelen til å velge
posisjon:
*
OFF:forsetepassasjerens kolli‐
sjonspute er deaktivert og vil
ikke utløses ved en kollisjon.
Kontrollampen *OFF lyser
kontinuerlig i midtkonsollenV
ON:kollisjonspute for forsete‐
passasjer er aktivert9 Fare
Kollisjonsputen for passasjersetet
må bare deaktiveres i forbindelse
med bruk av barnesikringsutstyr i
henhold til instruksjoner og
begrensinger i tabellen 3 67.
Eller vil det medføre livsfare for
personer som sitter i passasjer‐
setet når kollisjonsputen for forse‐ tepassasjeren er deaktivert.
Hvis kontrollampen V tennes i ca.
60 sekunder etter at tenningen er slått på, vil kollisjonsputesystemet til forse‐
tepassasjeren utløses ved en even‐
tuell kollisjon.

Oppbevaring og transport87Fest takstativet i henhold til monte‐
ringsinstruksjonene som følger med
takstativet.
Ta av takstativet når det ikke er i bruk.9 Advarsel
Sports Tourer
Takskinner er bare et stylingele‐
ment, og de er ikke beregnet for å bære last. Montering av takstativ
eller annet tilbehør er ikke tillatt.
Bruk bare monteringspunktene i
dørrammene, som er ment for
formålet.
Informasjon om lasting
● Legg tunge gjenstander i baga‐ sjerommet mot seteryggene.
Kontroller at seteryggene er
festet sikkert, dvs. at de røde
merkene på siden nær frigjø‐
ringsspaken dermed ikke lenger
er synlige. Når gjenstander kan
stables, skal de tyngste legges
nederst.
● Sikre gjenstandene med surre‐ stropper i festeringer 3 80.
● Sikre løse gjenstander i bagasje‐
rommet slik at de ikke kan
forskyve seg.
● Ved transport av gjenstander i bagasjerommet må bakseteryg‐
gene ikke ligge skrått forover.
● Ikke la lasten stikke opp over overkanten av seteryggene.
● Sports Tourer: Installer sikker‐ hetsnettet når du transporterer
gjenstander i bagasjerommet.
● Legg ingen gjenstander på baga‐
sjeromsdekselet eller på instru‐
mentpanelet, og dekk ikke føle‐
ren oppå instrumentpanelet.
● Lasten må ikke blokkere for bruken av pedalene, håndbrem‐sen og girspaken og ikke hindre
bilførerens bevegelser. Ingen
løse gjenstander må oppbevares i kupeen.
● Ikke kjør med åpent bagasjerom.9Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er
tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.

Instrumenter og betjeningselementer97Sports Tourer: Et 12 volts strømuttak
finnes i venstre sidevegg i bagasje‐
rommet.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er slått av, er strømut‐
taket deaktivert. Dessuten kobles
strømuttaket ut ved lav bilbatterispen‐
ning.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm, for
eksempel ladere eller batterier, må ikke tilkobles.
Skad ikke strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 285.USB-ladeport
På baksiden av midtkonsollen er det
to USB-kontakter som bare er for lading av enheter.
Hver kontakt leverer 2,1 ampere med
5 volt.
Les dette
Kontaktene må alltid holdes rene og tørre.
Strømkontakt
Strømkontakten (PowerFlex Bar) er
festet på instrumentpanelets sikrings‐ boksdeksel. En duftspreder (AirWell‐
ness) eller en telefonholder kan
festes på strømkontakten.
Videre informasjon om telefonholder
finnes i Brukerhåndbok for infotain‐
mentsystem.

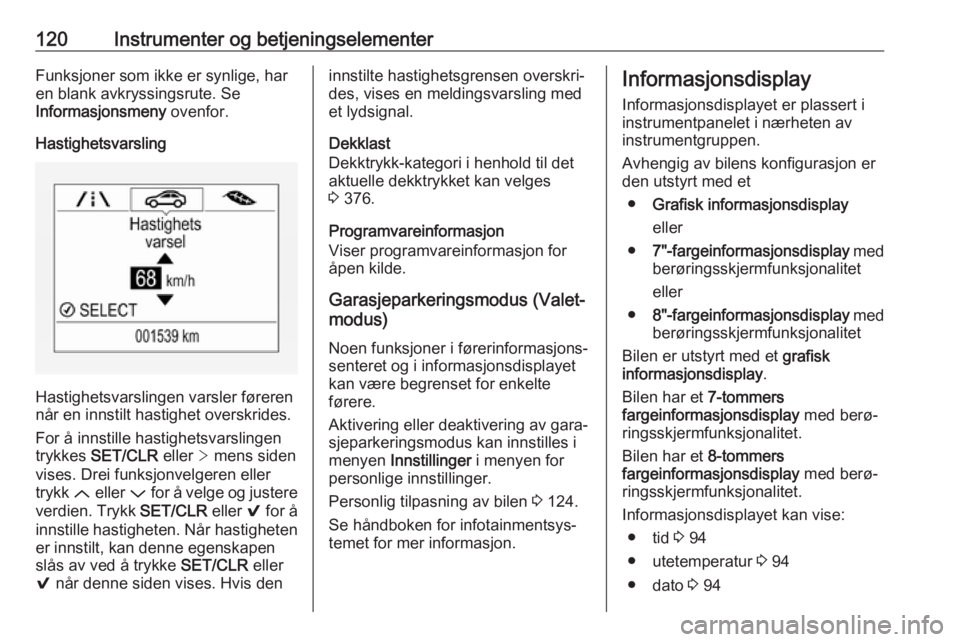

120Instrumenter og betjeningselementerFunksjoner som ikke er synlige, har
en blank avkryssingsrute. Se
Informasjonsmeny ovenfor.
Hastighetsvarsling
Hastighetsvarslingen varsler føreren
når en innstilt hastighet overskrides.
For å innstille hastighetsvarslingen
trykkes SET/CLR eller > mens siden
vises. Drei funksjonvelgeren eller
trykk Q eller P for å velge og justere
verdien. Trykk SET/CLR eller 9 for å
innstille hastigheten. Når hastigheten
er innstilt, kan denne egenskapen
slås av ved å trykke SET/CLR eller
9 når denne siden vises. Hvis den
innstilte hastighetsgrensen overskri‐
des, vises en meldingsvarsling med
et lydsignal.
Dekklast
Dekktrykk-kategori i henhold til det
aktuelle dekktrykket kan velges
3 376.
Programvareinformasjon
Viser programvareinformasjon for
åpen kilde.
Garasjeparkeringsmodus (Valet-
modus)
Noen funksjoner i førerinformasjons‐
senteret og i informasjonsdisplayet
kan være begrenset for enkelte
førere.
Aktivering eller deaktivering av gara‐ sjeparkeringsmodus kan innstilles i
menyen Innstillinger i menyen for
personlige innstillinger.
Personlig tilpasning av bilen 3 124.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Informasjonsdisplay
Informasjonsdisplayet er plassert i
instrumentpanelet i nærheten av
instrumentgruppen.
Avhengig av bilens konfigurasjon er
den utstyrt med et
● Grafisk informasjonsdisplay
eller
● 7"-fargeinformasjonsdisplay med
berøringsskjermfunksjonalitet
eller
● 8"-fargeinformasjonsdisplay med
berøringsskjermfunksjonalitet
Bilen er utstyrt med et grafisk
informasjonsdisplay .
Bilen har et 7-tommers
fargeinformasjonsdisplay med berø‐
ringsskjermfunksjonalitet.
Bilen har et 8-tommers
fargeinformasjonsdisplay med berø‐
ringsskjermfunksjonalitet.
Informasjonsdisplayet kan vise:
● tid 3 94
● utetemperatur 3 94
● dato 3 94

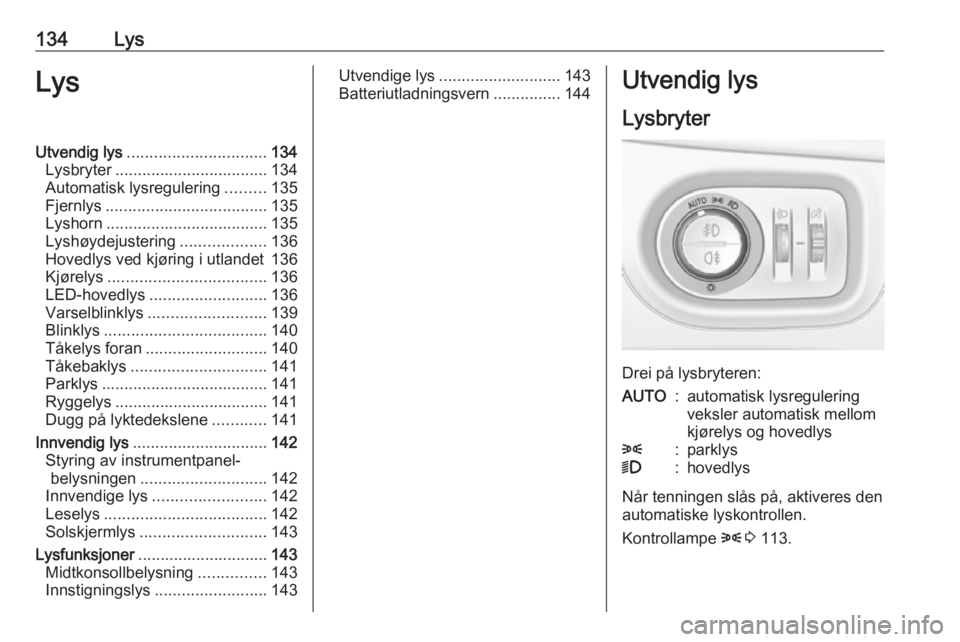

134LysLysUtvendig lys............................... 134
Lysbryter .................................. 134
Automatisk lysregulering .........135
Fjernlys .................................... 135
Lyshorn .................................... 135
Lyshøydejustering ...................136
Hovedlys ved kjøring i utlandet 136
Kjørelys ................................... 136
LED-hovedlys .......................... 136
Varselblinklys .......................... 139
Blinklys .................................... 140
Tåkelys foran ........................... 140
Tåkebaklys .............................. 141
Parklys ..................................... 141
Ryggelys .................................. 141
Dugg på lyktedekslene ............141
Innvendig lys .............................. 142
Styring av instrumentpanel- belysningen ............................ 142
Innvendige lys ......................... 142
Leselys .................................... 142
Solskjermlys ............................ 143
Lysfunksjoner ............................. 143
Midtkonsollbelysning ...............143
Innstigningslys ......................... 143Utvendige lys........................... 143
Batteriutladningsvern ...............144Utvendig lys
Lysbryter
Drei på lysbryteren:
AUTO:automatisk lysregulering
veksler automatisk mellom
kjørelys og hovedlys8:parklys9:hovedlys
Når tenningen slås på, aktiveres den
automatiske lyskontrollen.
Kontrollampe 8 3 113.

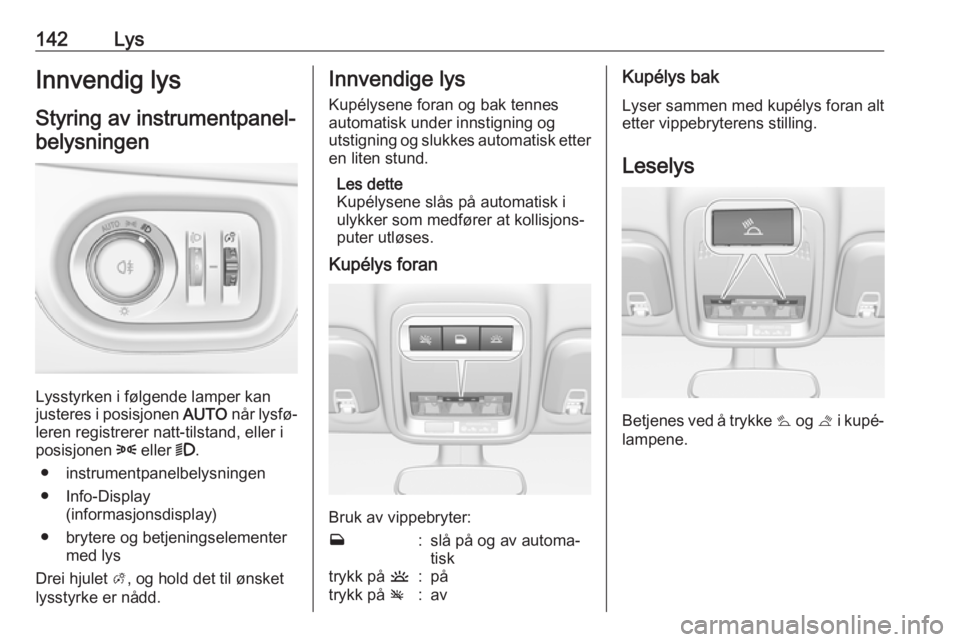

142LysInnvendig lysStyring av instrumentpanel-belysningen
Lysstyrken i følgende lamper kan
justeres i posisjonen AUTO når lysfø‐
leren registrerer natt-tilstand, eller i
posisjonen 8 eller 9.
● instrumentpanelbelysningen ● Info-Display (informasjonsdisplay)
● brytere og betjeningselementer med lys
Drei hjulet A, og hold det til ønsket
lysstyrke er nådd.
Innvendige lys
Kupélysene foran og bak tennes
automatisk under innstigning og
utstigning og slukkes automatisk etter en liten stund.
Les dette
Kupélysene slås på automatisk i
ulykker som medfører at kollisjons‐
puter utløses.
Kupélys foran
Bruk av vippebryter:
w:slå på og av automa‐
tisktrykk på u:påtrykk på v:avKupélys bak
Lyser sammen med kupélys foran alt
etter vippebryterens stilling.
Leselys
Betjenes ved å trykke s og t i kupé‐
lampene.
