Îngrijirea autovehiculului399
2. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa din ansamblul lămpii.
5.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
La versiunea cu lămpi de poziţie
din spate LED, poziţia inelelor de
fixare este puţin diferită.
6. Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)

400Îngrijirea autovehicululuiLampa de ceaţă spate (2) (partea
stângă)
Lampă de marşarier ( 2) (partea
dreaptă)
La versiunile cu lămpi de poziţie
din spate cu leduri, numai becul
lămpii de marşarier ( 1) poate fi
demontat şi înlocuit.
Lampa de marşarier ( 1)
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpile de poziţie din spate sunt
proiectate ca LED-uri. În cazul unei
defecţiuni, apelaţi la un atelier pentru
înlocuirea LED-urilor.
Sports Tourer
1. Desprindeţi şi deschideţi capacul de pe partea respectivă.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.

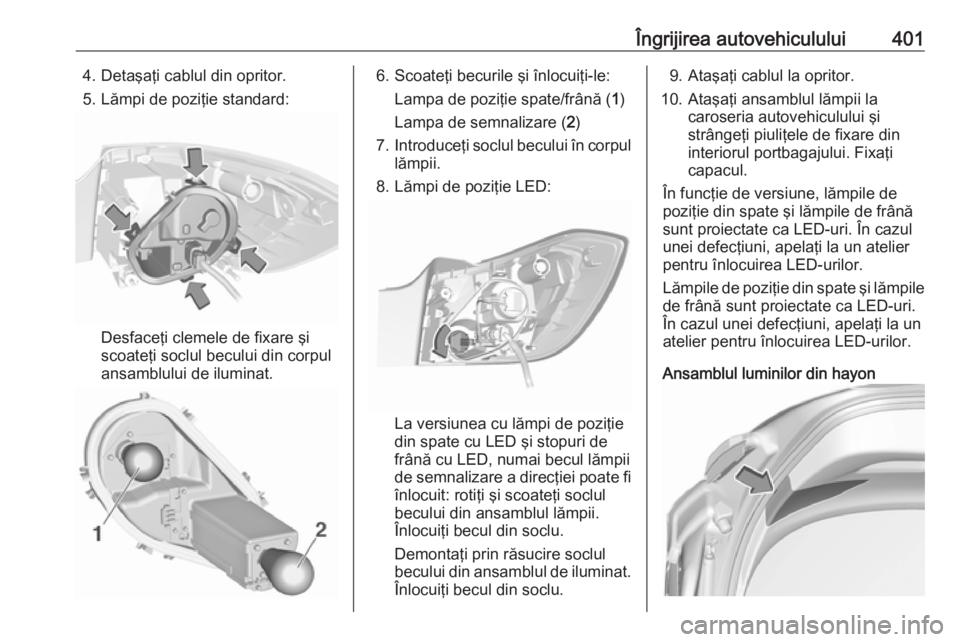

Îngrijirea autovehiculului4014. Detaşaţi cablul din opritor.
5. Lămpi de poziţie standard:
Desfaceţi clemele de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
6. Scoateţi becurile şi înlocuiţi-le:
Lampa de poziţie spate/frână ( 1)
Lampa de semnalizare ( 2)
7. Introduceţi soclul becului în corpul
lămpii.
8. Lămpi de poziţie LED:
La versiunea cu lămpi de poziţie
din spate cu LED şi stopuri de
frână cu LED, numai becul lămpii
de semnalizare a direcţiei poate fi înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
Demontaţi prin răsucire soclul
becului din ansamblul de iluminat.
Înlocuiţi becul din soclu.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Lămpile de poziţie din spate şi lămpile
de frână sunt proiectate ca LED-uri.
În cazul unei defecţiuni, apelaţi la un
atelier pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon

402Îngrijirea autovehiculului1. Desprindeţi capacul din hayon şiscoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi becul şi înlocuiţi-l:
Lampa de marşarier ( 1)
Lumină spate ( 2)
Lampa de ceaţă spate ( 3) (partea
stângă)
6. Introduceţi soclul becului în corpul
lămpii.

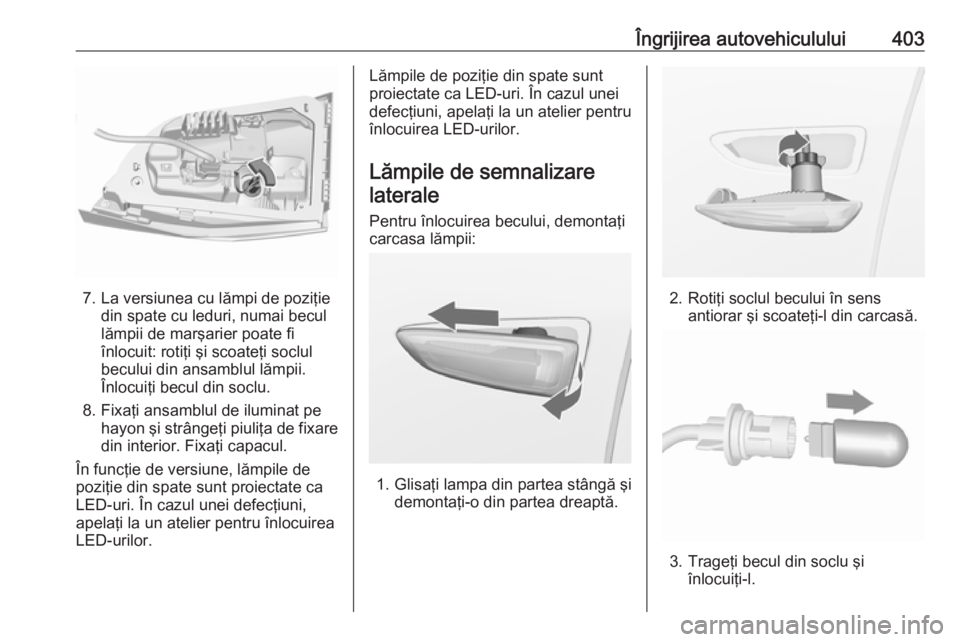

Îngrijirea autovehiculului403
7. La versiunea cu lămpi de poziţiedin spate cu leduri, numai becul
lămpii de marşarier poate fi
înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
8. Fixaţi ansamblul de iluminat pe hayon şi strângeţi piuliţa de fixare
din interior. Fixaţi capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpile de poziţie din spate sunt
proiectate ca LED-uri. În cazul unei
defecţiuni, apelaţi la un atelier pentru
înlocuirea LED-urilor.
Lămpile de semnalizarelaterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.

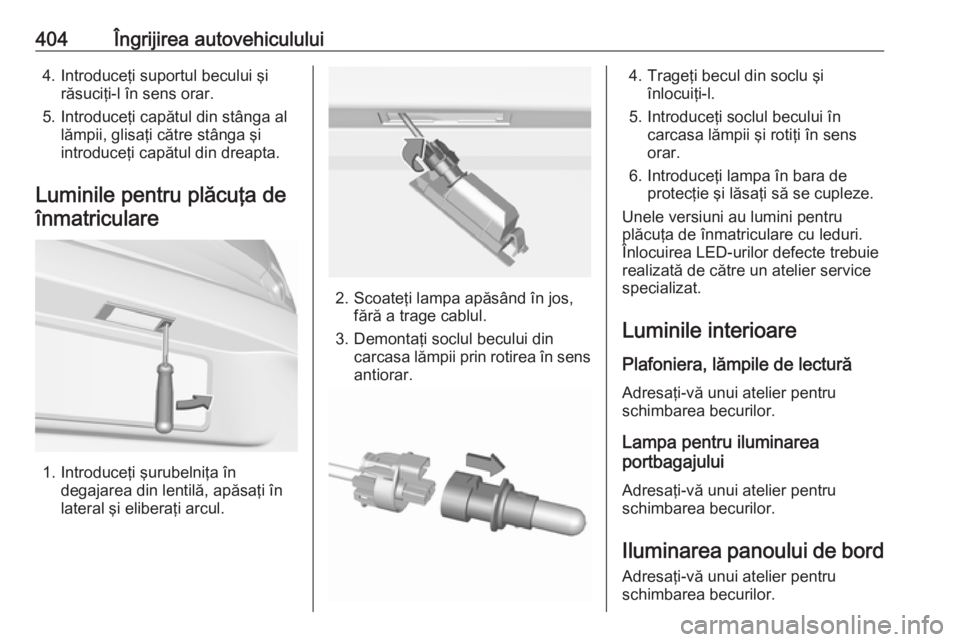

404Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Unele versiuni au lumini pentru
plăcuţa de înmatriculare cu leduri.
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Luminile interioare Plafoniera, lămpile de lectură
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Lampa pentru iluminarea
portbagajului
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Iluminarea panoului de bord Adresaţi-vă unui atelier pentru
schimbarea becurilor.

Îngrijirea autovehiculului405Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate
prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor desiguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.

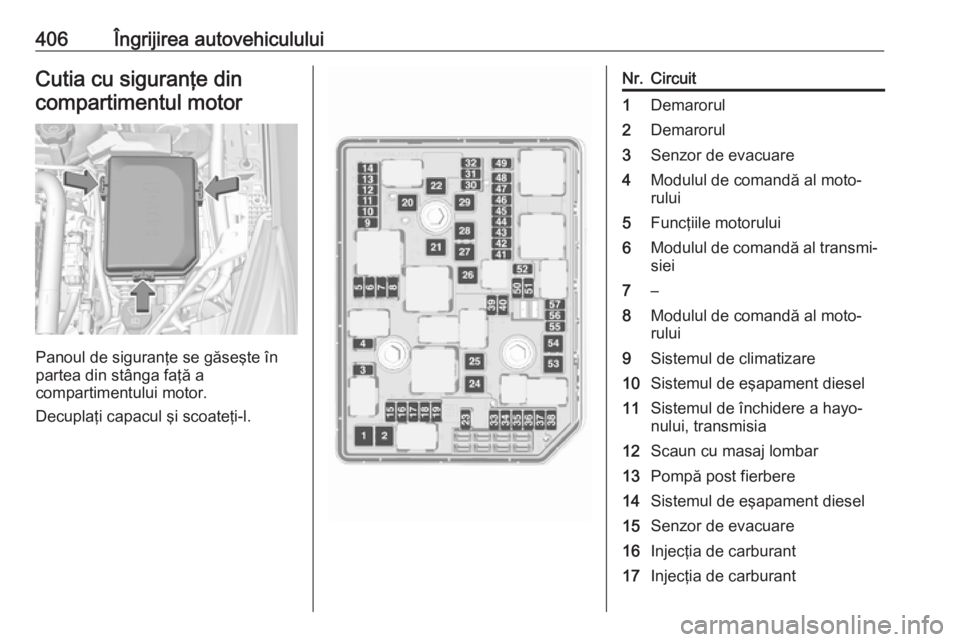

406Îngrijirea autovehicululuiCutia cu siguranţe dincompartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Nr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului6Modulul de comandă al transmi‐ siei7–8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului, transmisia12Scaun cu masaj lombar13Pompă post fierbere14Sistemul de eşapament diesel15Senzor de evacuare16Injecţia de carburant17Injecţia de carburant

Îngrijirea autovehiculului407Nr.Circuit18Sistemul de eşapament diesel19Sistemul de eşapament diesel20–21Transformatorul de c.c./c.a.22ABS23Sistem de spălător pentru
parbriz şi lunetă24–25Încălzirea motorinei26Modulul de comandă al transmi‐
siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31–32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33Avertizarea antifurtNr.Circuit34Claxonul35Priza din portbagaj36Faza lungă dreapta (Halogen)/
Faza scurtă dreapta (LED)37Faza lungă stânga (halogen)38Far LED/Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40OnStar41Senzor de apă în combustibil/
Pompă de apă42Reglarea manuală a fasciculului
farurilor43Pompa de combustibil44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă45Far LED stânga/Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumenteNr.Circuit47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49–50Far LED dreapta/Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului/
Modulul de control al transmisiei53–54Ştergătoarele de parbriz55Sistemul de eşapament diesel56–57–
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

408Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
Panoul de siguranţe se află în spatele unui capac.
Trageţi capacul şi scoateţi-l.
Autovehicule cu conector electric:
În cazul în care capacul siguranţelor are un conector electric, acesta
trebuie îndepărtat folosind un adaptor
şi o şurubelniţă. Adaptorul se găseşte în torpedo 3 75. Şurubelniţa este
amplasată în portbagaj 3 412.
Ataşaţi adaptorul la conectorul
electric.
Împingeţi şurubelniţa prin degajarea
din adaptor. Scoateţi capacul trăgând şurubelniţa.
