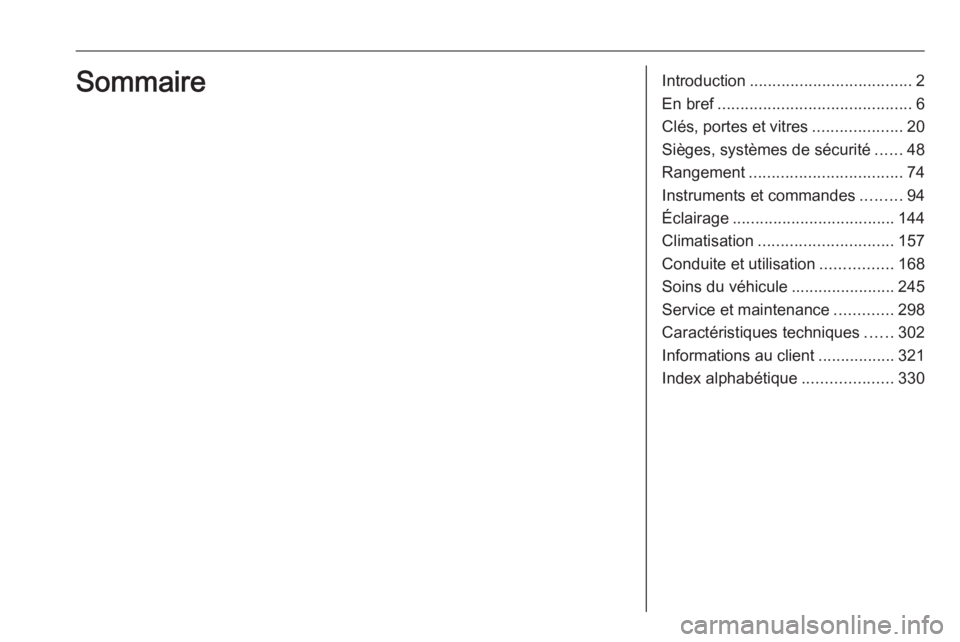

service OPEL ASTRA K 2017.5 Manuel d'utilisation (in French)

Introduction.................................... 2
En bref ........................................... 6
Clés, portes et vitres ....................20
Sièges, systèmes de sécurité ......48
Rangement .................................. 74
Instruments et commandes .........94
Éclairage .................................... 144
Climatisation .............................. 157
Conduite et utilisation ................168
Soins du véhicule .......................245
Service et maintenance .............298
Caractéristiques techniques ......302
Informations au client .................321
Index alphabétique ....................330Sommaire

Introduction3Caractéristiques
spécifiques du véhicule
Veuillez inscrire les données de votre
véhicule à la page précédente afin de les garder facilement accessibles.
Ces informations figurent aux chapi‐
tres « Entretien et maintenance » et
« Caractéristiques techniques » ainsi
que sur la plaquette signalétique.
Introduction
Votre véhicule associe technologie
avancée, sécurité, écologie et écono‐
mie.
Le présent Manuel d'utilisation
contient toutes les informations qui
vous seront nécessaires pour
conduire votre véhicule efficacement et en toute sécurité.
Informez les occupants du véhicule
des risques éventuels d'accident et
de blessure dus à une mauvaise utili‐
sation.
Vous devez toujours vous plier aux
lois et réglementations en vigueur
dans le pays dans lequel vous voustrouvez. Ces lois peuvent différer des informations contenues dans ce
Manuel d'utilisation.
L'ignorance de la description donnée
dans ce manuel peut affecter votre
garantie.
Quand il est indiqué de prendre
contact avec un atelier, nous vous
recommandons de chercher un
Réparateur Agréé Opel.
Pour les véhicules au gaz, nous vous recommandons de contacter un
Réparateur Opel habilité pour l'entre‐
tien des véhicules au gaz.
Les Réparateurs Agréés Opel offrent
un service de première qualité à des
prix raisonnables. Le personnel expé‐ rimenté formé par Opel travaille selonles prescriptions spécifiques d'Opel.
La documentation destinée au client
doit toujours être conservée à portée
de main, dans le véhicule.
Utilisation de ce manuel ● Le présent manuel décrit toutes les options et fonctions disponi‐
bles pour ce modèle. Certaines
descriptions, notamment cellesdes fonctions de menu et
d'affichage, peuvent ne pas
s'appliquer à votre véhicule en
raison des variantes de modèle, de spécifications propres à votre
pays, à des accessoires ou des
équipements spéciaux.
● Vous trouverez un premier aperçu dans le chapitre « Enbref ».
● Le sommaire situé au début de ce manuel et à chaque chapitre
indique où se trouvent les infor‐
mations.
● L'index vous permet de recher‐ cher des informations spécifi‐ques.
● Le présent Manuel d'utilisation montre des véhicules avec direc‐
tion à gauche. L'utilisation de
véhicules avec direction à droite
est similaire.
● Le manuel d'utilisation utilise l'ap‐
pellation du moteur. Les désigna‐ tions de vente et le code techni‐
que correspondants se trouvent
dans le chapitre
« Caractéristiques techniques ».

86RangementLe système se compose :● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'une boîte de service ;
● d'un jeu de sangles.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les
amener aux endroits voulus. Basculer
la plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ouvertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.

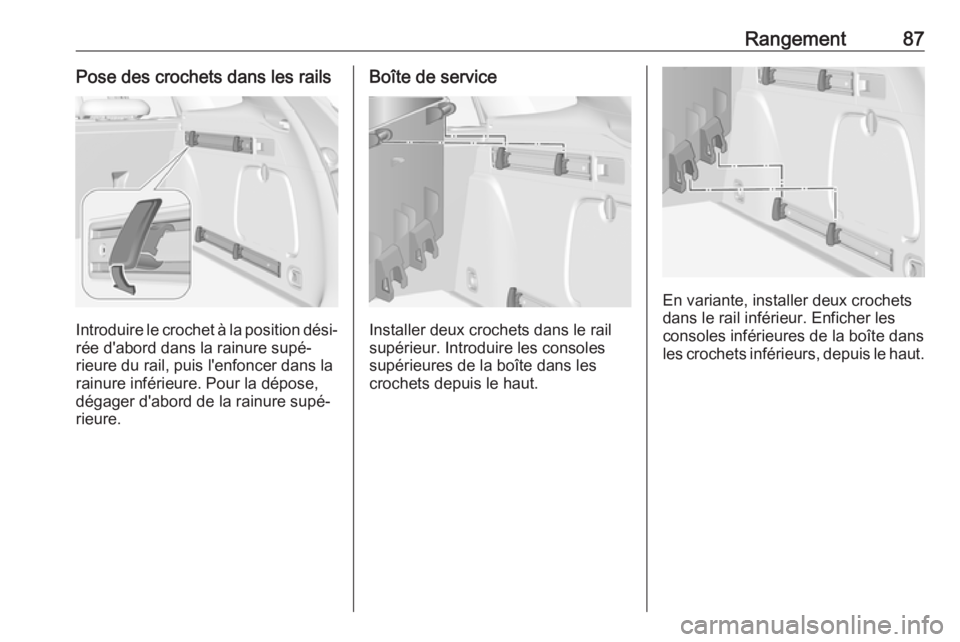

Rangement87Pose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles
supérieures de la boîte dans les
crochets depuis le haut.
En variante, installer deux crochets
dans le rail inférieur. Enficher les
consoles inférieures de la boîte dans
les crochets inférieurs, depuis le haut.

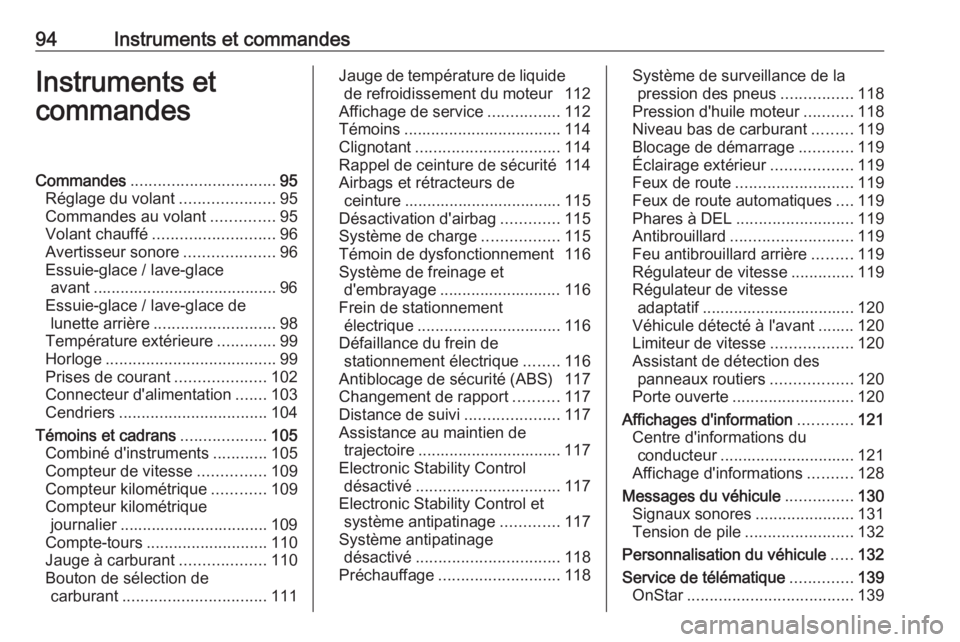

94Instruments et commandesInstruments et
commandesCommandes ................................ 95
Réglage du volant .....................95
Commandes au volant ..............95
Volant chauffé ........................... 96
Avertisseur sonore ....................96
Essuie-glace / lave-glace avant ......................................... 96
Essuie-glace / lave-glace de lunette arrière ........................... 98
Température extérieure .............99
Horloge ...................................... 99
Prises de courant ....................102
Connecteur d'alimentation .......103
Cendriers ................................. 104
Témoins et cadrans ...................105
Combiné d'instruments ............105
Compteur de vitesse ...............109
Compteur kilométrique ............109
Compteur kilométrique journalier ................................. 109
Compte-tours ........................... 110
Jauge à carburant ...................110
Bouton de sélection de carburant ................................ 111Jauge de température de liquide
de refroidissement du moteur 112
Affichage de service ................112
Témoins ................................... 114
Clignotant ................................ 114
Rappel de ceinture de sécurité 114
Airbags et rétracteurs de ceinture ................................... 115
Désactivation d'airbag .............115
Système de charge .................115
Témoin de dysfonctionnement 116
Système de freinage et d'embrayage ........................... 116
Frein de stationnement électrique ................................ 116
Défaillance du frein de stationnement électrique ........116
Antiblocage de sécurité (ABS) 117
Changement de rapport ..........117
Distance de suivi .....................117
Assistance au maintien de trajectoire ................................ 117
Electronic Stability Control désactivé ................................ 117
Electronic Stability Control et système antipatinage .............117
Système antipatinage désactivé ................................ 118
Préchauffage ........................... 118Système de surveillance de la
pression des pneus ................118
Pression d'huile moteur ...........118
Niveau bas de carburant .........119
Blocage de démarrage ............119
Éclairage extérieur ..................119
Feux de route .......................... 119
Feux de route automatiques ....119
Phares à DEL .......................... 119
Antibrouillard ........................... 119
Feu antibrouillard arrière .........119
Régulateur de vitesse ..............119
Régulateur de vitesse adaptatif .................................. 120
Véhicule détecté à l'avant ........ 120
Limiteur de vitesse ..................120
Assistant de détection des panneaux routiers ..................120
Porte ouverte ........................... 120
Affichages d'information ............121
Centre d'informations du conducteur .............................. 121
Affichage d'informations ..........128
Messages du véhicule ...............130
Signaux sonores ......................131
Tension de pile ........................ 132
Personnalisation du véhicule .....132
Service de télématique ..............139
OnStar ..................................... 139

112Instruments et commandesTransition forcée de mode de
carburantRéservoir de gaz naturel bientôt vide Dès que le réservoir de gaz naturel
est vide, le fonctionnement à l'es‐
sence est automatiquement activé.
L'engagement manuel du fonctionne‐
ment au gaz naturel n'est pas
possible tant que le remplissage du
gaz naturel n'aura pas été détecté.
Avant que le circuit d'alimentation en
essence ne soit vide, un message
d'avertissement s'affiche et ne peut
pas être ignoré.Le réservoir d'essence est bientôt
vide alors qu'il reste du gaz naturel.
Si l'essence restant dans le réservoir
descend en dessous d'un certain
niveau, le fonctionnement au gaz
naturel est automatiquement engagé
à condition que le niveau du réservoir de gaz naturel soit suffisant. L'enga‐
gement manuel du mode de fonction‐
nement à l'essence n'est pas
possible.Avant que les deux circuits d'alimen‐
tation ne soient vides, un message
d'avertissement s'affiche et ne peut
pas être ignoré.
Jauge de température de liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50:le moteur n'a pas encore
atteint sa température
de fonctionnementzone
centrale:température de fonc‐
tionnement normale130:température trop élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.

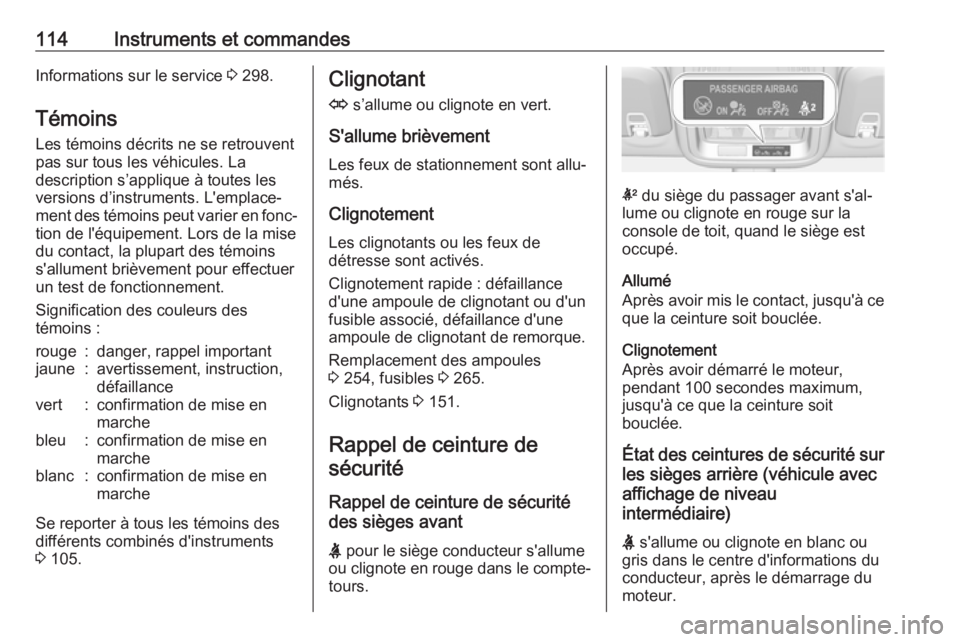

114Instruments et commandesInformations sur le service 3 298.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐
tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des différents combinés d'instruments
3 105.
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 254, fusibles 3 265.
Clignotants 3 151.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur,
pendant 100 secondes maximum, jusqu'à ce que la ceinture soit
bouclée.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau
intermédiaire)
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du
conducteur, après le démarrage du
moteur.

122Instruments et commandesFaire tourner la molette de réglage
pour sélectionner un sous-menu du
menu principal ou sélectionner une
valeur numérique.
Appuyer sur le bouton SET/CLR pour
sélectionner et confirmer une fonc‐
tion.
Les messages de véhicule et de
service s'affichent sur le centre d'in‐
formations du conducteur en cas de
besoin. Confirmer les messages en
appuyant sur SET/CLR. Messages
du véhicule 3 130.
Affichage de niveau supérieurLes principaux menus sont : ● Informations sur le trajet/carbu‐ rant affichées par Info, voir une
description ci-dessous.
● Informations audio affichées par Audio , voir une description ci-
dessous.
● Informations sur le téléphone affi‐
chées par Téléphone , voir une
description ci-dessous.
● Informations sur la navigation affichées par Navigation, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par Options, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou contient l'heure et certaines fonctions
ne sont actives que quand le véhicule roule.
Sélection des menus et des fonctions
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à
gauche du volant de direction.
Appuyer sur p pour ouvrir une page
de menu principal.
Sélectionner une page de menu prin‐ cipal au moyen de Q ou P.
Confirmer une page de menu princi‐ pal avec 9.
Une fois une page de menu principal
sélectionnée, appuyer sur Q ou P
pour sélectionner les sous-pages.
Appuyer sur q pour ouvrir un dossier
suivant de la sous-page sélectionnée.
Appuyer sur Q ou P pour sélection‐
ner des fonctions ou pour sélection‐
ner une valeur numérique en cas de
besoin.

Instruments et commandes123Appuyer sur le bouton 9 pour sélec‐
tionner et confirmer une fonction.
Une fois une page de menu principal
sélectionnée, cette sélection reste
enregistrée jusqu'à la sélection d'une
autre page de menu principal. Les
sous-pages sont modifiées en
appuyant sur P ou sur Q.
Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur 9. Messages du
véhicule 3 130.
Menu d'information sur le trajet/
carburant, ; ou Info
La liste suivante contient toutes les pages possibles du menu Info.
Certaines pages peuvent être indis‐
ponibles pour votre véhicule particu‐
lier. En fonction de l'écran, certaines
fonctions sont symbolisées.Faire tourner la molette de réglage ou
appuyer sur Q ou P pour sélection‐
ner une page :
● Compteur kilométrique journalier 1/2 ou A/B
● Consommation moyenne de carburant
● Vitesse moyenne
● Vitesse numérique
● Autonomie en carburant
● Consommation instantanée de carburant
● Durée de vie de l'huile restante ● Pression des pneus
● Assistant de détection des panneaux routiers
● Distance de suivi
● Chronomètre
● Température extérieure
Sur l'affichage de mi-niveau, les
pages Durée de vie avant vidange
restante de l'huile, Pression des
pneus, Assistant de détection des
panneaux routiers et Distance de
suivi s'affichent au Menu d'informa‐ tions du véhicule, sélectionner ?.Compteur kilométrique journalier 1/2
ou A/B
Le compteur kilométrique journalier
affiche la distance actuelle depuis
une réinitialisation.
Le compteur kilométrique journalier
affiche une distance maximale de
9 999 km, puis revient à 0.
Pour réinitialiser l'affichage de mi-
niveau, appuyer sur SET/CLR
pendant quelques secondes.
Pour réinitialiser l'affichage de niveau supérieur, appuyer sur > et confirmer
avec 9.
Les informations sur le compteur kilo‐ métrique journalier 1/A et 2/B peuvent
être réinitialisées séparément avec
l'affichage respectif actif.
Consommation moyenne carburant
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.

Instruments et commandes139lève-vitres électriques avec la
télécommande.
Déverrouillage passif des portes :
Modifie la configuration du déver‐ rouillage de la porte conducteur
uniquement ou de tout le
véhicule.
Verrouillage passif des portes :
active ou désactive la fonction de
verrouillage passif. Cette fonc‐
tion verrouille automatiquement
le véhicule au bout de quelques
secondes si toutes les portes
sont fermées et si une clé élec‐
tronique a été retirée du véhicule.
Alerte télécommande dans
véhicule : active ou désactive la
sonnerie d'avertissement lorsque la clé électronique reste dans le
véhicule.Service de télématique
OnStar
OnStar est un assistant personnel de
connectivité et de service avec un
point d'accès Wi-Fi intégré. Le
service OnStar est disponible
24 heures sur 24, sept jours sur sept.
Remarque
OnStar n'est pas disponible sur tous les marchés. Pour de plus amples
informations, consulter l'atelier.
Remarque
Pour qu'elle soit disponible et opéra‐
tionnelle, OnStar nécessite d'un
abonnement OnStar valide et un
bon fonctionnement des circuits
électriques du véhicule, des servi‐
ces mobiles et de la liaison aux
satellites GPS.
Pour activer les services OnStar et
configurer un compte, appuyer sur
Z et parler à un conseiller.Selon l'équipement du véhicule, les
services suivants sont disponibles :
● Services d'urgence et assistance
en cas de panne du véhicule
● Point d'accès Wi-Fi
● Application smartphone
● Commande à distance, par ex. localisation du véhicule, activa‐
tion de l'avertisseur sonore et des
éclairages, commande du
système de verrouillage central
● Assistance en cas de vol de véhicule
● Diagnostics du véhicule
● Téléchargement d'itinéraire
Remarque
Le module OnStar du véhicule est désactivé après dix jours dans cycle d'allumage. Les fonctions nécessi‐
tant une connexion de données
seront de nouveau disponibles
après la mise du contact.
