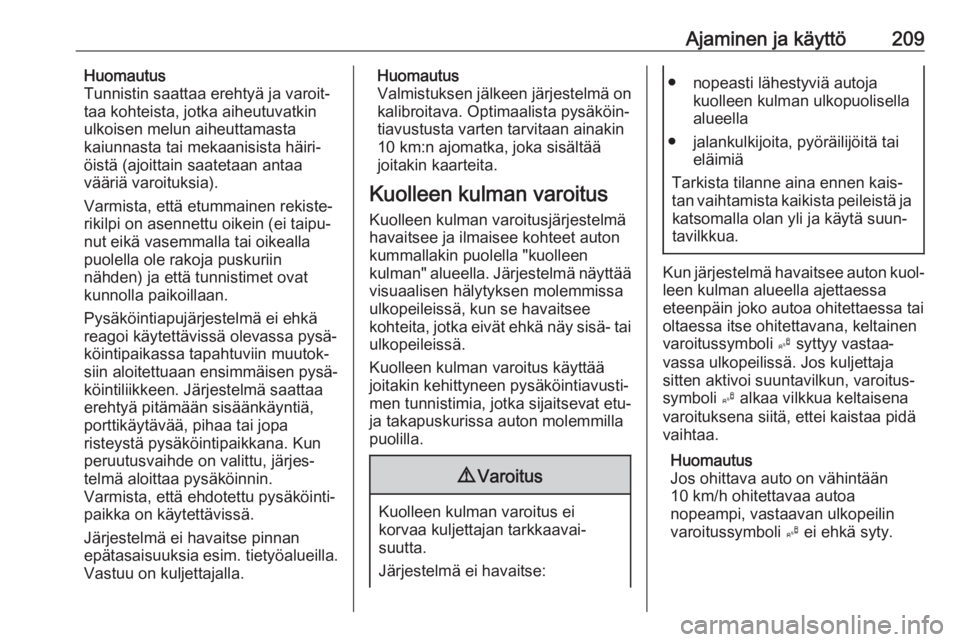

Ajaminen ja käyttö209Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.Huomautus
Valmistuksen jälkeen järjestelmä on
kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää
joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai ulkopeileissä.
Kuolleen kulman varoitus käyttää joitakin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla
puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua keltaisena
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.

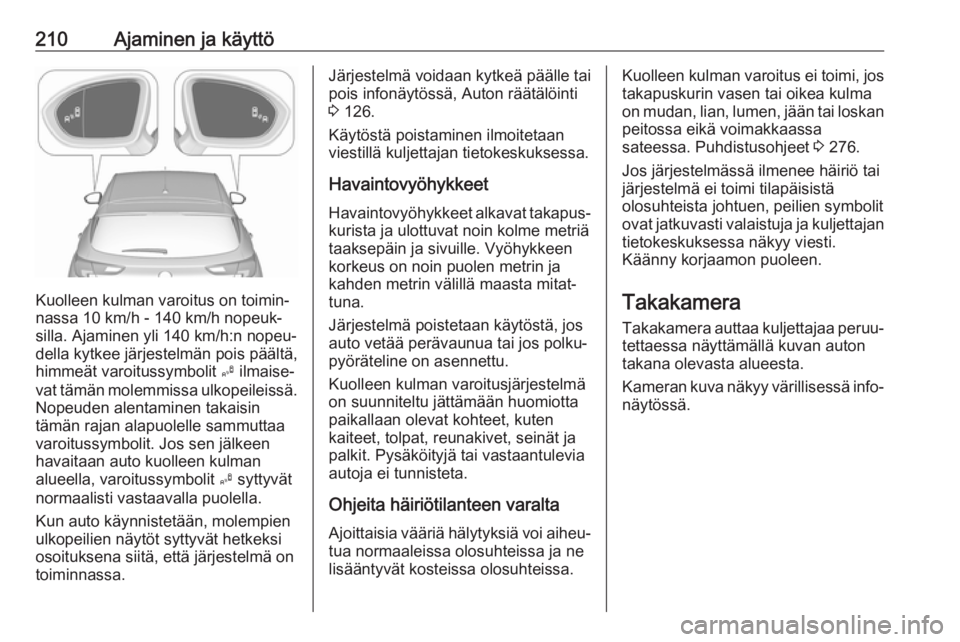

210Ajaminen ja käyttö
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin
tämän rajan alapuolelle sammuttaa
varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman
alueella, varoitussymbolit B syttyvät
normaalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytössä, Auton räätälöinti
3 126.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Havaintovyöhykkeet alkavat takapus‐kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen korkeus on noin puolen metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Järjestelmä poistetaan käytöstä, jos
auto vetää perävaunua tai jos polku‐
pyöräteline on asennettu.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa
sateessa. Puhdistusohjeet 3 276.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, peilien symbolit ovat jatkuvasti valaistuja ja kuljettajan
tietokeskuksessa näkyy viesti.
Käänny korjaamon puoleen.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy värillisessä info‐
näytössä.

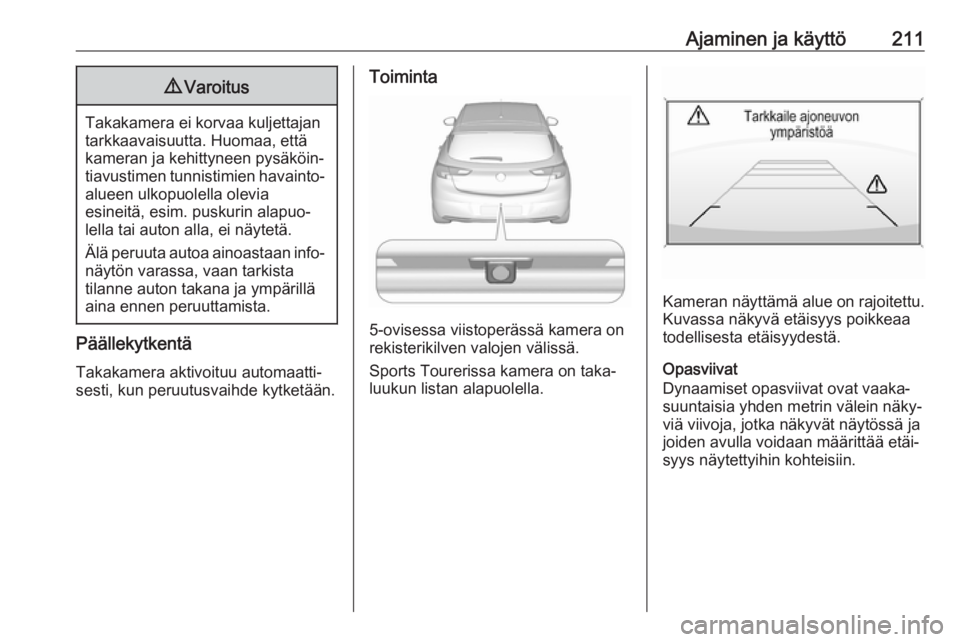

Ajaminen ja käyttö2119Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia
esineitä, esim. puskurin alapuo‐
lella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
5-ovisessa viistoperässä kamera on
rekisterikilven valojen välissä.
Sports Tourerissa kamera on taka‐ luukun listan alapuolella.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐
suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.

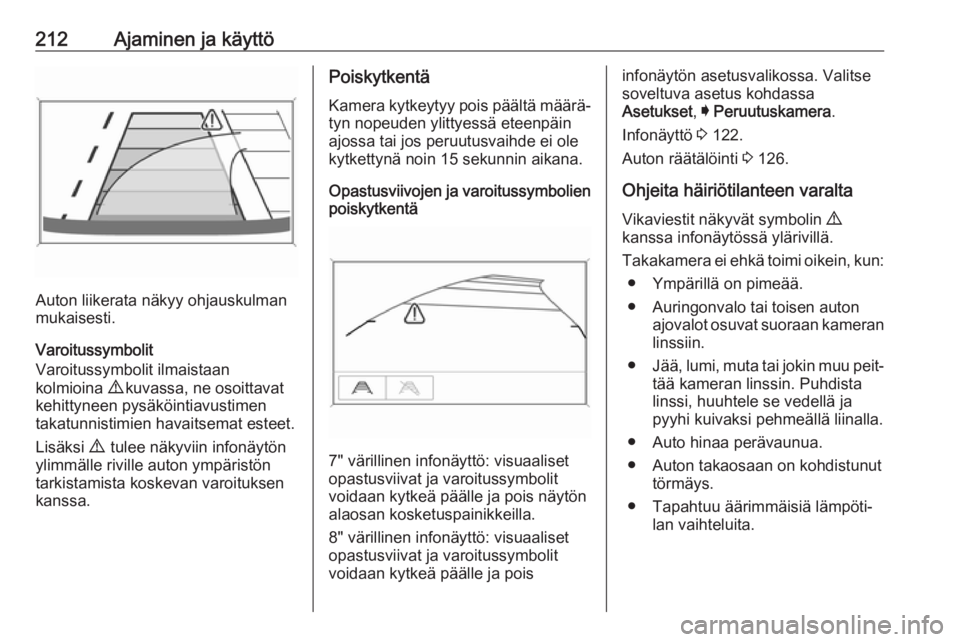

212Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 15 sekunnin aikana.
Opastusviivojen ja varoitussymbolien
poiskytkentä
7" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois näytön
alaosan kosketuspainikkeilla.
8" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois
infonäytön asetusvalikossa. Valitse soveltuva asetus kohdassa
Asetukset , I Peruutuskamera .
Infonäyttö 3 122.
Auton räätälöinti 3 126.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.

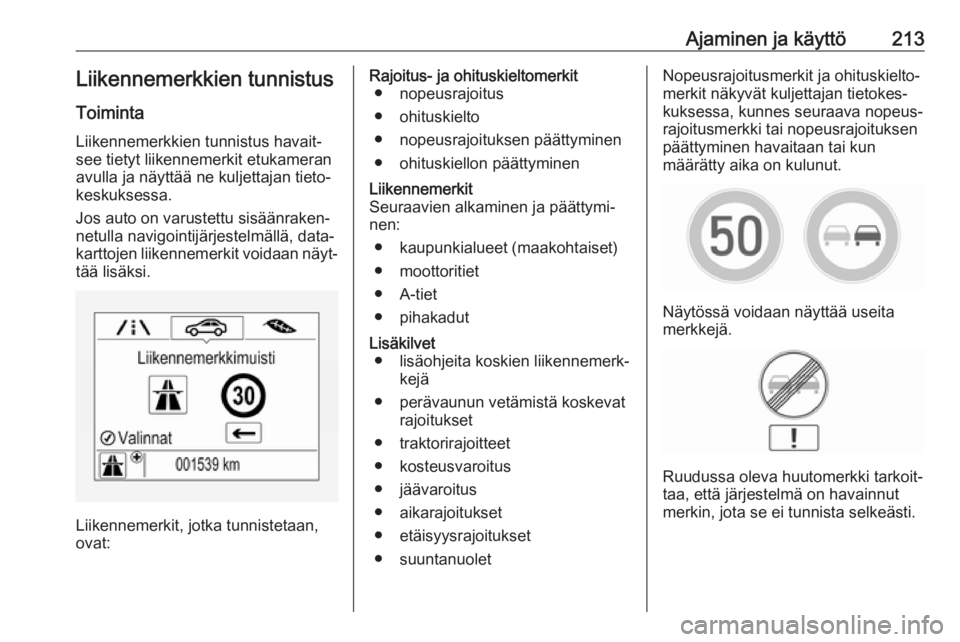

Ajaminen ja käyttö213Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐ netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐
tää lisäksi.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuoletNopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista selkeästi.

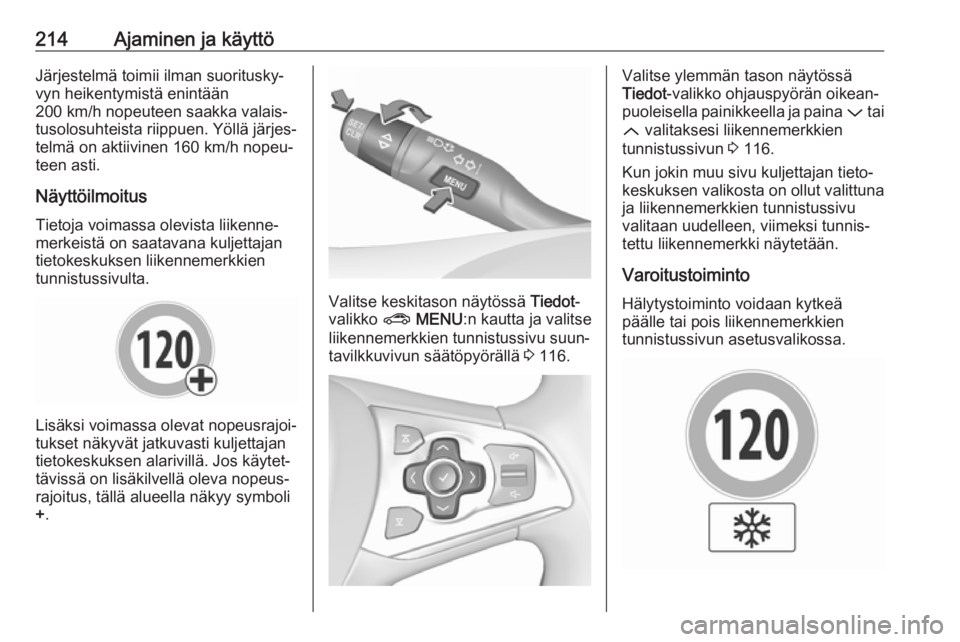

214Ajaminen ja käyttöJärjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐ tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse keskitason näytössä Tiedot-
valikko ? MENU :n kautta ja valitse
liikennemerkkien tunnistussivu suun‐ tavilkkuvivun säätöpyörällä 3 116.
Valitse ylemmän tason näytössä
Tiedot -valikko ohjauspyörän oikean‐
puoleisella painikkeella ja paina P tai
Q valitaksesi liikennemerkkien
tunnistussivun 3 116.
Kun jokin muu sivu kuljettajan tieto‐
keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.

Ajaminen ja käyttö215Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐
vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.
Paina keskitason näytössä
SET/CLR suuntavilkkuvivussa, kun
liikennemerkkien tunnistussivu
näkyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Paina ylemmän tason näytössä q
ohjauspyörän säätimissä, kun liiken‐ nemerkkien tunnistussivu näkyy.Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I painikkeella 9.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen Liikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla valinta painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rän säätimissä.

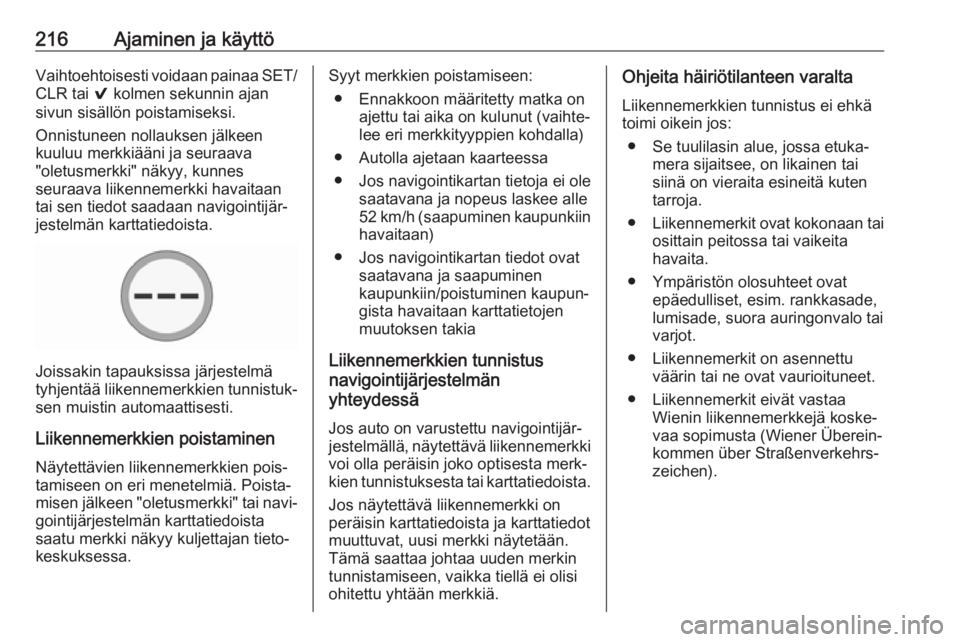

216Ajaminen ja käyttöVaihtoehtoisesti voidaan painaa SET/CLR tai 9 kolmen sekunnin ajan
sivun sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"oletusmerkki" näkyy, kunnes
seuraava liikennemerkki havaitaan
tai sen tiedot saadaan navigointijär‐
jestelmän karttatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen:
● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen
kaupunkiin/poistuminen kaupun‐
gista havaitaan karttatietojen
muutoksen takia
Liikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on
peräisin karttatiedoista ja karttatiedot
muuttuvat, uusi merkki näytetään.
Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.Ohjeita häiriötilanteen varalta
Liikennemerkkien tunnistus ei ehkä
toimi oikein jos:
● Se tuulilasin alue, jossa etuka‐ mera sijaitsee, on likainen tai
siinä on vieraita esineitä kuten
tarroja.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai
varjot.
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wienin liikennemerkkejä koske‐
vaa sopimusta (Wiener Überein‐ kommen über Straßenverkehrs‐
zeichen).

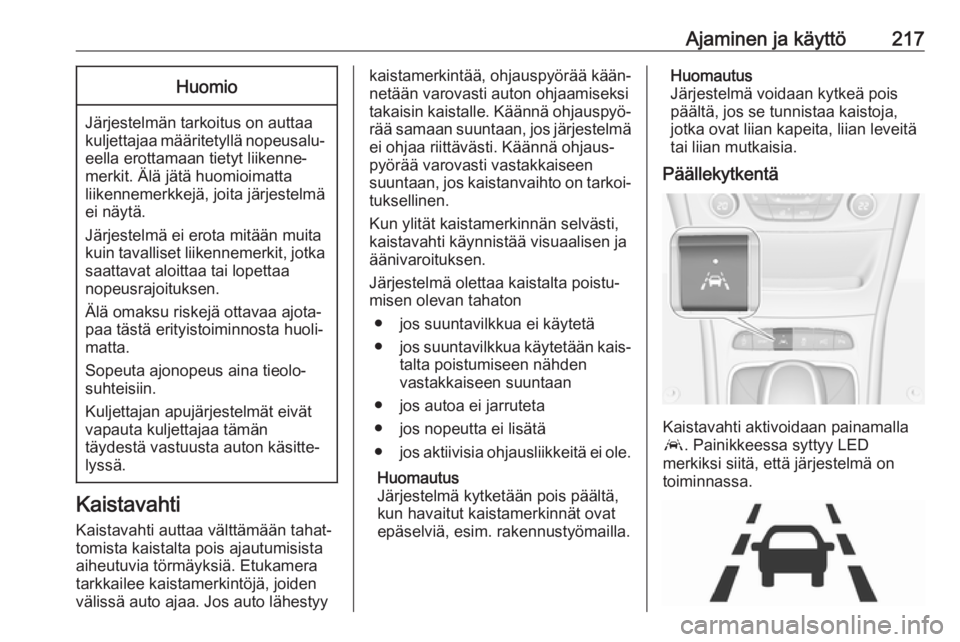

Ajaminen ja käyttö217Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa
nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän
täydestä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä, joiden
välissä auto ajaa. Jos auto lähestyy
kaistamerkintää, ohjauspyörää kään‐
netään varovasti auton ohjaamiseksi
takaisin kaistalle. Käännä ohjauspyö‐ rää samaan suuntaan, jos järjestelmä
ei ohjaa riittävästi. Käännä ohjaus‐
pyörää varovasti vastakkaiseen
suuntaan, jos kaistanvaihto on tarkoi‐ tuksellinen.
Kun ylität kaistamerkinnän selvästi,
kaistavahti käynnistää visuaalisen ja
äänivaroituksen.
Järjestelmä olettaa kaistalta poistu‐
misen olevan tahaton
● jos suuntavilkkua ei käytetä
● jos suuntavilkkua käytetään kais‐
talta poistumiseen nähden
vastakkaiseen suuntaan
● jos autoa ei jarruteta
● jos nopeutta ei lisätä
● jos aktiivisia ohjausliikkeitä ei ole.
Huomautus
Järjestelmä kytketään pois päältä,
kun havaitut kaistamerkinnät ovat
epäselviä, esim. rakennustyömailla.Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja, jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.
Päällekytkentä
Kaistavahti aktivoidaan painamalla
a . Painikkeessa syttyy LED
merkiksi siitä, että järjestelmä on
toiminnassa.

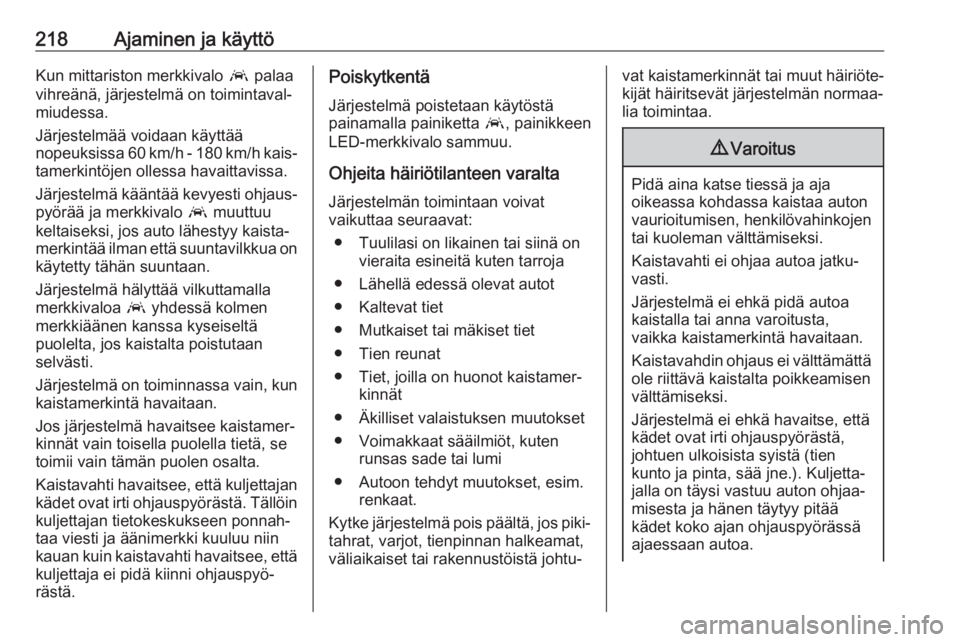

218Ajaminen ja käyttöKun mittariston merkkivalo a palaa
vihreänä, järjestelmä on toimintaval‐
miudessa.
Järjestelmää voidaan käyttää
nopeuksissa 60 km/h - 180 km/h kais‐ tamerkintöjen ollessa havaittavissa.
Järjestelmä kääntää kevyesti ohjaus‐
pyörää ja merkkivalo a muuttuu
keltaiseksi, jos auto lähestyy kaista‐
merkintää ilman että suuntavilkkua on
käytetty tähän suuntaan.
Järjestelmä hälyttää vilkuttamalla
merkkivaloa a yhdessä kolmen
merkkiäänen kanssa kyseiseltä puolelta, jos kaistalta poistutaan
selvästi.
Järjestelmä on toiminnassa vain, kun
kaistamerkintä havaitaan.
Jos järjestelmä havaitsee kaistamer‐
kinnät vain toisella puolella tietä, se
toimii vain tämän puolen osalta.
Kaistavahti havaitsee, että kuljettajan
kädet ovat irti ohjauspyörästä. Tällöin kuljettajan tietokeskukseen ponnah‐
taa viesti ja äänimerkki kuuluu niin
kauan kuin kaistavahti havaitsee, että kuljettaja ei pidä kiinni ohjauspyö‐
rästä.Poiskytkentä
Järjestelmä poistetaan käytöstä
painamalla painiketta a, painikkeen
LED-merkkivalo sammuu.
Ohjeita häiriötilanteen varalta
Järjestelmän toimintaan voivat
vaikuttaa seuraavat:
● Tuulilasi on likainen tai siinä on vieraita esineitä kuten tarroja
● Lähellä edessä olevat autot
● Kaltevat tiet
● Mutkaiset tai mäkiset tiet
● Tien reunat
● Tiet, joilla on huonot kaistamer‐ kinnät
● Äkilliset valaistuksen muutokset
● Voimakkaat sääilmiöt, kuten runsas sade tai lumi
● Autoon tehdyt muutokset, esim. renkaat.
Kytke järjestelmä pois päältä, jos piki‐ tahrat, varjot, tienpinnan halkeamat,
väliaikaiset tai rakennustöistä johtu‐vat kaistamerkinnät tai muut häiriöte‐
kijät häiritsevät järjestelmän normaa‐
lia toimintaa.9 Varoitus
Pidä aina katse tiessä ja aja
oikeassa kohdassa kaistaa auton vaurioitumisen, henkilövahinkojen
tai kuoleman välttämiseksi.
Kaistavahti ei ohjaa autoa jatku‐
vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna varoitusta,
vaikka kaistamerkintä havaitaan.
Kaistavahdin ohjaus ei välttämättä ole riittävä kaistalta poikkeamisenvälttämiseksi.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä,
johtuen ulkoisista syistä (tien
kunto ja pinta, sää jne.). Kuljetta‐
jalla on täysi vastuu auton ohjaa‐
misesta ja hänen täytyy pitää
kädet koko ajan ohjauspyörässä
ajaessaan autoa.
