ABS OPEL ASTRA K 2017.5 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri93Göstergeler ve
kumanda birimleriKumanda birimleri ........................94
Direksiyon ayarı .........................94
Direksiyondaki kumanda tuşları ........................................ 94
Isıtmalı direksiyon ......................95
Korna ......................................... 95
Ön cam silecekleri ve yıkama sistemi ...................................... 96
Arka cam sileceği ve yıkama sistemi ...................................... 98
Dış hava sıcaklığı ......................98
Saat ........................................... 99
Aksesuar prizleri ......................101
Güç konektörü ......................... 102
Küllükler ................................... 103
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ..............104
Göstergeler .............................. 104
Kilometre saati ......................... 107
Kilometre sayacı ......................108
Seyir kilometre sayacı .............108
Motor devir saati ......................109
Yakıt göstergesi .......................109
Yakıt seçici .............................. 109Motor soğutma sıvısı sıcaklık
göstergesi ............................... 110
Servis ekranı ........................... 111
Kontrol lambaları .....................112
Dönüş sinyalleri .......................112
Emniyet kemeri takma uyarısı . 112
Hava yastığı sistemi ve kemer gerdiriciler ............................... 113
Hava yastığının devre dışı bırakılması .............................. 113
Ateşleme sistemi .....................114
Arıza gösterge lambası ...........114
Fren ve debriyaj sistemi ..........114
Elektrikli park freni ...................114
Elektrikli park freninde arıza ....115
Anti blokaj fren sistemi (ABS) ..115
Vites değiştirme .......................115
İzleme mesafesi ......................115
Şeritte kalma asistanı ..............115
Elektronik Stabilite Kontrolü kapalı ...................................... 115
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............116
Çekiş kontrol sistemi kapalı .....116
Ön ısıtma ................................. 116
Lastik basıncı kontrol sistemi ..116
Motor yağ basıncı ....................116
Düşük yakıt seviyesi ................117
Elektronik şifreli devre kesici (Immobilizer) ........................... 117Dış aydınlatma ........................ 117
Uzun huzmeli far .....................117
Uzun huzmeli far asistanı ........117
LED ön farlar ........................... 117
Sis farı ..................................... 118
Arka sis lambası ......................118
Hız Sabitleme Sistemi (Cruise control) ................................... 118
Ayarlanabilir hız sabitleyici ......118
Önde araç tespit edildi .............118
Hız sınırlayıcı ........................... 118
Trafik işareti asistanı ...............118
Kapı açık ................................. 119
Bilgi ekranı ................................. 119
Sürücü bilgi sistemi .................119
Araç mesajları ............................ 128
Uyarı sesleri ............................ 128
Pil gücü .................................... 129
Araç ayarlarının
kişiselleştirilmesi .......................129
Telematik hizmeti .......................136
OnStar ..................................... 136

Göstergeler ve kumanda birimleri107Genel bakışODönüş sinyali 3 112XEmniyet kemeri takma uyarısı
3 112vHava yastığı sistemi ve kemer
gerdiricileri 3 113VHava yastığının devre dışı bıra‐
kılması 3 113pŞarj sistemi 3 114ZArıza gösterge lambası 3 114RFren ve debriyaj sistemi 3 114mElektrikli park freni 3 114jElektrikli park freni arızası
3 115uAnti blokaj fren sistemi (ABS)
3 115RVites değiştirme 3 115Eİzleme mesafesi 3 115aŞeritte kalma asistanı 3 115aElektronik Stabilite Kontrolü
kapalı 3 115bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 116kÇekiş Kontrol Sistemi kapalı
3 116!Ön ısıtma 3 116wLastik basıncı kontrol sistemi
3 116IMotor yağ basıncı 3 116YDüşük yakıt seviyesi 3 117dElektronik şifreli devre kesici
(immobilizer) 3 1178Dış aydınlatma 3 117CUzun hüzmeli far 3 117fUzun hüzmeli far asistanı
3 117fLED ön farlar 3 117>Sis farı 3 118øArka sis lambası 3 118mHız Sabitleme Sistemi (Cruise
control) 3 118 / Ayarlanabilir hız
sabitleyici 3 118CAyarlanabilir hız sabitleyici
3 118AÖnde araç tespit edildi 3 118LHız sınırlayıcı 3 118LTrafik işareti asistanı 3 118hKapı açık 3 119
Kilometre saati
Araç hızını gösterir.

Göstergeler ve kumanda birimleri115Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 315.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 314.
Vites değiştirme
Yakıt tasarrufu nedeniyle vites
yükseltilmesi veya düşürülmesi
tavsiye edildiğinde, daha yüksek veya düşük bir vitesin rakamıyla birlikte R
veya S gösterilir.
İzleme mesafesi
E , içi dolu mesafe çubuklarını
kullanarak, önden çarpışma
alarmının alarm zamanlama
hassasiyeti için izleme mesafesi
ayarını gösterir.
Önden çarpışma alarmı 3 332.Şeritte kalma asistanı
a yeşil veya sarı renkte yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanarsa Sistem, algılanan bir şerit işaretine, o
yönde bir dönüş sinyali kullanılmadan yaklaşmaktadır.
Sarı renkte yanıp sönerse Sistem, şeritten önemli ölçüde
çıkıldığını fark eder.
Şeritte kalma asistanı 3 353
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.

138Göstergeler ve kumanda birimleriBu işlevleri kullanmak için
App Store ®
veya Google Play™
Mağazasından uygulamayı indirin.
Uzaktan kumanda
İstendiği takdirde, herhangi bir
telefonla bir danışmanı arayabilirsiniz
ve o da belli araç fonksiyonlarını
uzaktan çalıştırabilir. İlgili OnStar
telefon numarasını ülkeye özel web
sitemizde bulabilirsiniz.
Aşağıdaki fonksiyonlar mevcuttur: ● Aracı kilitleme veya kilitlerini açma.
● Araç konumuyla ilgili bilgi sağlama.
● Klaksonu çalma veya ışıkları yanıp söndürme.
Çalınan Araç Yardımı
Eğer araç çalındıysa, hırsızlığı yetkili
mercilere bildirme ve OnStar çalınan
araç yardımı talep etme. Herhangi bir telefon kullanarak bir danışmanı
arayın. İlgili OnStar telefon
numarasını ülkeye özel web
sitemizde bulabilirsiniz.
Aracın yerini bulmak ve kurtarmak
için OnStar destek verebilir.Hırsızlık Uyarısı
Hırsızlık alarm sistemi
tetiklendiğinde, OnStar'a bir bildirim
gönderilir. Ardından kısa mesaj veya
e-posta yoluyla bu olay hakkında
bilgilendirilirsiniz.Tekrar çalıştırma koruması
Uzaktan sinyaller göndererek,
OnStar aracın bir kez kapatıldıktan
sonra tekrar çalıştırılmasını
önleyebilir.
İsteğe Bağlı Arıza Teşhisi
Herhangi bir zamanda, örn. araçta bir
araç mesajı görüntülediği takdirde, bir
danışmanla görüşmek ve sorunu
doğrudan belirlemek üzere gerçek
zamanlı bir arıza teşhisi kontrol
yapılmasını istemek için Z
düğmesine basın. Sonuçlara bağlı
olarak, danışman size daha fazla
destek sağlayacaktır.
Arıza teşhis raporu
Araç arıza teşhisi verilerini otomatik
olarak OnStar'a iletir ve o da size ve
tercih ettiğiniz atölyeye aylık bir e-
posta raporu gönderir.
Not
Atölye bildirim fonksiyonu
hesabınızdan devreden çıkarılabilir.
Rapor, aracın motor, şanzıman, hava yastıkları, ABS ve diğer önemli
sistemler gibi kilit çalışma
sistemlerinin durumunu içerir. Ayrıca, olası bakım öğeleri ve lastik basıncı
(sadece lastik basıncı kontrol sistemi
ile) ile ilgili bilgiler de sağlar.
Bilgilere daha ayrıntılı bir şekilde
bakmak için, e-posta içindeki
bağlantıyı seçin ve hesabınızda
oturum açın.
Varış Noktası İndirme
İstenen bir hedef navigasyon
sistemine doğrudan yüklenebilir.
Bir danışmanı aramak ve hedef veya
ilgi noktasını anlatmak için Z
düğmesine basın.
Danışman herhangi bir adresi veya
ilgi noktasını arayabilir ve hedefi
doğrudan tümleşik navigasyon
sistemine gönderebilir.

294Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar...........295
Aracın kontrolü ........................ 295
Direksiyon kullanımı ................295
Çalıştırma ve kullanım ...............295
İlk sürüş ................................... 295
Kontak anahtarı konumları ......295
Güç düğmesi ........................... 296
Tutulan güç çıkışı ....................298
Motorun çalıştırılması ..............298
Yakıt kesme ............................. 300
Stop-start sistemi .....................300
Park etme ................................ 303
Motor egzozu ............................. 305
Dizel partikül filtresi .................305
Katalitik konvertör ....................306
Otomatik şanzıman ....................307
Şanzıman ekranı .....................307
Vites kolu ................................. 307
Manuel vites değiştirme modu . 308 Elektronik kontrollü sürüş programları ............................. 309
Arıza ........................................ 309
Güç kaynağı kesintisi ..............309
Manuel şanzıman ......................310Otomatik fonksiyonlu manuel
şanzıman ................................... 311
Şanzıman ekranı .....................311
Vites kolu ................................. 311
Manuel vites değiştirme modu . 313
Elektronik kontrollü sürüş programları ............................. 313
Arıza ........................................ 313
Frenler ....................................... 314
Anti blokaj fren sistemi (ABS) ..314
El freni ..................................... 315
Fren asistanı ............................ 317
Yokuşta kalkış desteği .............317
Sürüş kontrol sistemleri .............317
Çekiş kontrol sistemi ...............317
Elektronik Stabilite Kontrolü ....318
Spor modu ............................... 319
Sürücü destek sistemleri ............320
Hız Sabitleme Sistemi (Cruise control) ................................... 320
Hız sınırlayıcı ........................... 322
Ayarlanabilir hız sabitleyici ......324
Önden çarpışma alarmı ...........332
Öndeki Mesafe Göstergesi ......334
Aktif Acil Frenleme ..................335
Park Asistanı ........................... 338
Yan kör nokta alarmı ...............346
Arka görüş kamerası ...............347Trafik işareti desteği ................349
Şeritte kalma asistanı ..............353
Yakıt ........................................... 355
Benzinli motorlar için yakıt .......355
Dizel motorlar için yakıt ...........356
Doğal gaz ile çalışan motorlar için yakıtlar ............................. 357
Yakıt doldurma ........................ 357
Yakıt tüketimi - CO 2-emisyonları
....................359
Römork çekme ........................... 360
Genel Bilgiler ........................... 360
Sürüş özellikleri, çekme ile ilgili
tavsiyeler ................................ 361
Römork/karavan çekme ..........361
Karavan/römork çekme ekipmanı ................................. 362
Karavan/römork stabilite asistanı (TSA) ......................... 365

314Sürüş ve kullanımFrenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren
etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 114.
Anti blokaj fren sistemi (ABS)
ABS frenlemede tekerleklerin
blokajını önler.Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Motor çalıştırıldıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 115.
Sürüşe duyarlı fren lambası
Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.
Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.

Araç bakımı373Akünün ayrılmasıAraç aküsü ayrılacak ise (örneğin
bakım işleri için) alarm sireni şu
şekilde çalışmaz duruma
getirilmelidir: Kontağı açın ve sonra
kapatın, sonra araç aküsü
bağlantılarını 15 saniye içinde ayırın.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
AGM (Absorptive Glass Mat) akülü
araçlarda, akünün başka bir AGM akü
ile değiştirildiğinden emin olun.
Bir AGM akü üzerindeki etiketinden
anlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
performansın düşmesine sebep
olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 300.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 411.
Uyarı etiketi

388Araç bakımıNo.Akım devresi18Dizel egzoz sistemi19Dizel egzoz sistemi20–21DC/AC Konvertörü22ABS23Ön cam ve arka cam için fıskiyesistemi24–25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31–32DC transformatörü/LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörüNo.Akım devresi33Hırsızlık uyarısı34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40OnStar41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü45LED ön far sol/Otomatik far
seviye ayarlaması solNo.Akım devresi46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49–50LED ön far sağ/Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü/
Şanzıman kontrol modülü53–54Ön cam silecekleri55Dizel egzoz sistemi56–57–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.

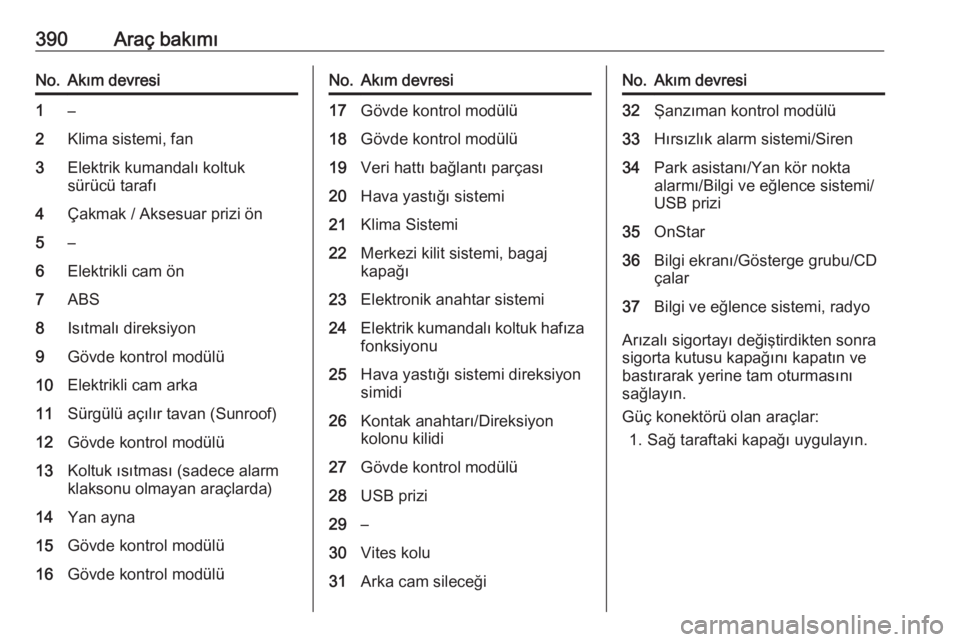

390Araç bakımıNo.Akım devresi1–2Klima sistemi, fan3Elektrik kumandalı koltuk
sürücü tarafı4Çakmak / Aksesuar prizi ön5–6Elektrikli cam ön7ABS8Isıtmalı direksiyon9Gövde kontrol modülü10Elektrikli cam arka11Sürgülü açılır tavan (Sunroof)12Gövde kontrol modülü13Koltuk ısıtması (sadece alarm
klaksonu olmayan araçlarda)14Yan ayna15Gövde kontrol modülü16Gövde kontrol modülüNo.Akım devresi17Gövde kontrol modülü18Gövde kontrol modülü19Veri hattı bağlantı parçası20Hava yastığı sistemi21Klima Sistemi22Merkezi kilit sistemi, bagaj
kapağı23Elektronik anahtar sistemi24Elektrik kumandalı koltuk hafıza
fonksiyonu25Hava yastığı sistemi direksiyon
simidi26Kontak anahtarı/Direksiyon
kolonu kilidi27Gövde kontrol modülü28USB prizi29–30Vites kolu31Arka cam sileceğiNo.Akım devresi32Şanzıman kontrol modülü33Hırsızlık alarm sistemi/Siren34Park asistanı/Yan kör nokta
alarmı/Bilgi ve eğlence sistemi/
USB prizi35OnStar36Bilgi ekranı/Gösterge grubu/CD
çalar37Bilgi ve eğlence sistemi, radyo
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Güç konektörü olan araçlar: 1. Sağ taraftaki kapağı uygulayın.

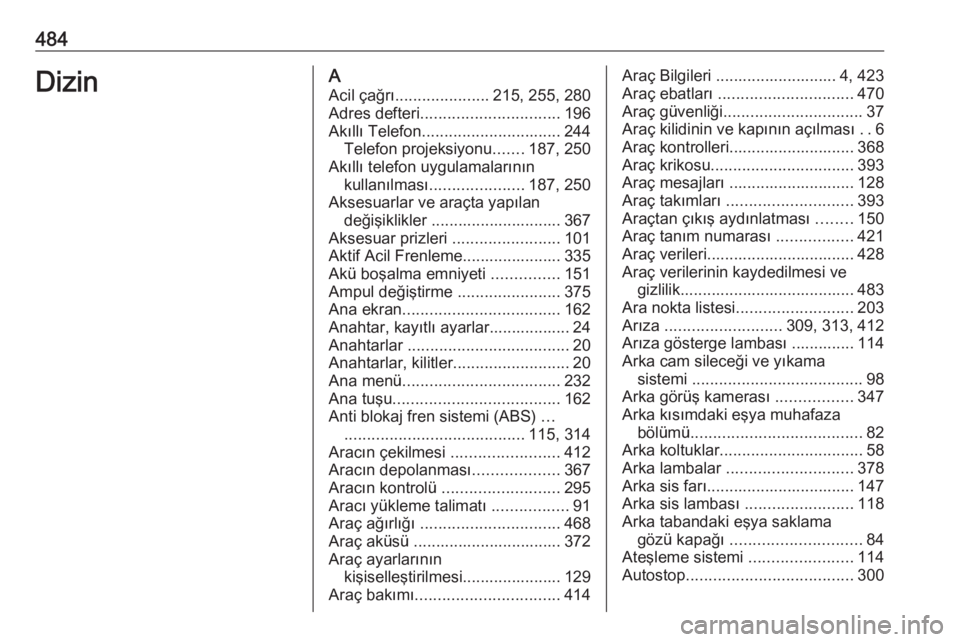

484DizinAAcil çağrı ..................... 215, 255, 280
Adres defteri ............................... 196
Akıllı Telefon ............................... 244
Telefon projeksiyonu .......187, 250
Akıllı telefon uygulamalarının kullanılması ..................... 187, 250
Aksesuarlar ve araçta yapılan değişiklikler ............................. 367
Aksesuar prizleri ........................101
Aktif Acil Frenleme...................... 335
Akü boşalma emniyeti ...............151
Ampul değiştirme .......................375
Ana ekran ................................... 162
Anahtar, kayıtlı ayarlar.................. 24
Anahtarlar .................................... 20
Anahtarlar, kilitler ..........................20
Ana menü ................................... 232
Ana tuşu ..................................... 162
Anti blokaj fren sistemi (ABS) ...
........................................ 115, 314
Aracın çekilmesi ........................412
Aracın depolanması ...................367
Aracın kontrolü .......................... 295
Aracı yükleme talimatı .................91
Araç ağırlığı ............................... 468
Araç aküsü ................................. 372 Araç ayarlarının kişiselleştirilmesi...................... 129
Araç bakımı ................................ 414Araç Bilgileri ........................... 4, 423
Araç ebatları .............................. 470
Araç güvenliği ............................... 37
Araç kilidinin ve kapının açılması ..6
Araç kontrolleri............................ 368
Araç krikosu ................................ 393
Araç mesajları ............................ 128
Araç takımları ............................ 393
Araçtan çıkış aydınlatması ........150
Araç tanım numarası .................421
Araç verileri................................. 428
Araç verilerinin kaydedilmesi ve gizlilik....................................... 483
Ara nokta listesi .......................... 203
Arıza .......................... 309, 313, 412
Arıza gösterge lambası .............. 114
Arka cam sileceği ve yıkama sistemi ...................................... 98
Arka görüş kamerası .................347
Arka kısımdaki eşya muhafaza bölümü ...................................... 82
Arka koltuklar ................................ 58
Arka lambalar ............................ 378
Arka sis farı................................. 147
Arka sis lambası ........................118
Arka tabandaki eşya saklama gözü kapağı ............................. 84
Ateşleme sistemi .......................114
Autostop ..................................... 300
