Page 381 of 491

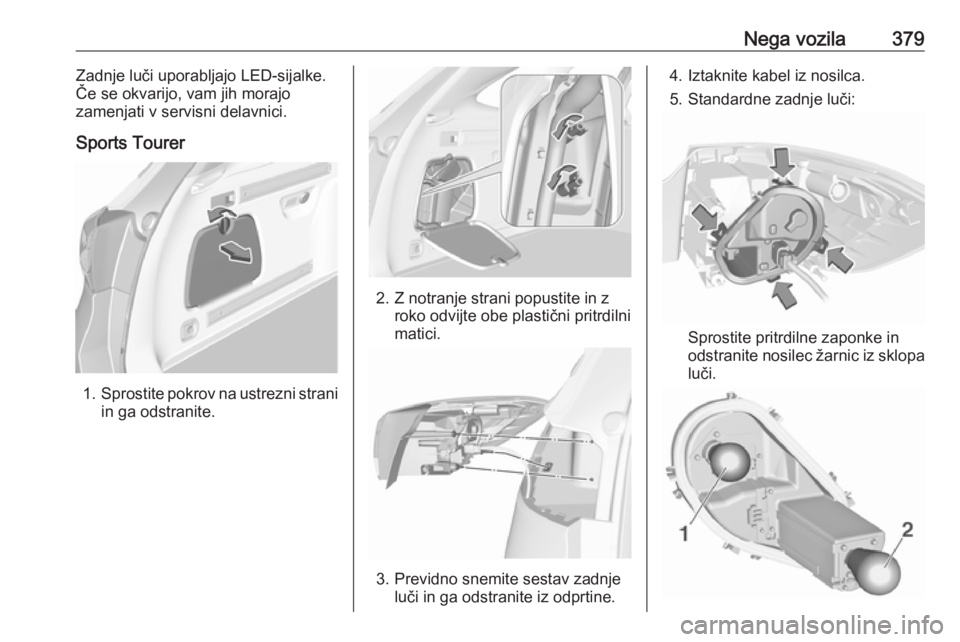

Nega vozila379Zadnje luči uporabljajo LED-sijalke.
Če se okvarijo, vam jih morajo
zamenjati v servisni delavnici.
Sports Tourer
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
4. Iztaknite kabel iz nosilca.
5. Standardne zadnje luči:
Sprostite pritrdilne zaponke in
odstranite nosilec žarnic iz sklopa luči.
Page 382 of 491

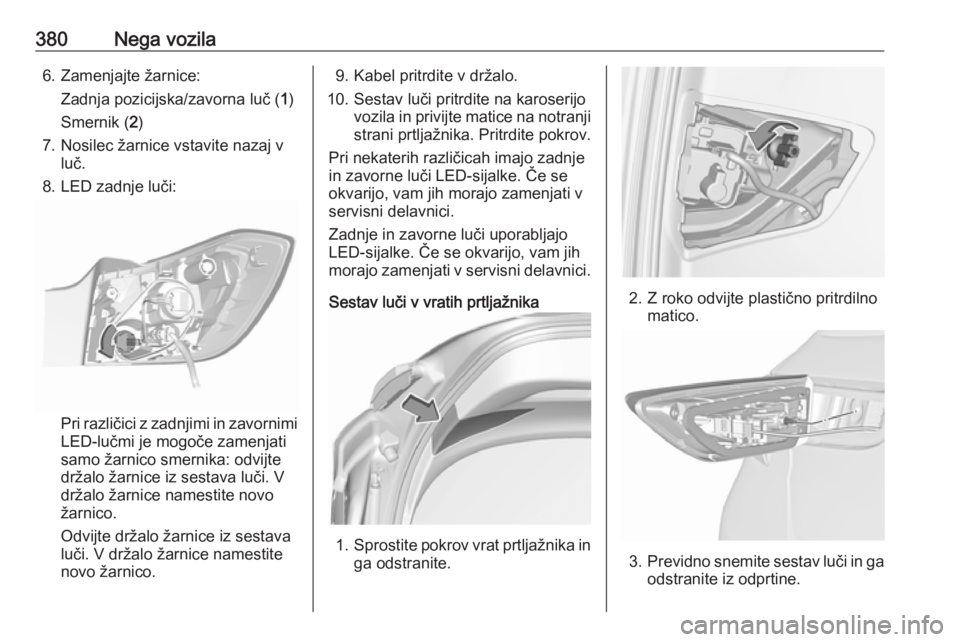

380Nega vozila6. Zamenjajte žarnice:Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
7. Nosilec žarnice vstavite nazaj v luč.
8. LED zadnje luči:
Pri različici z zadnjimi in zavornimi
LED-lučmi je mogoče zamenjati
samo žarnico smernika: odvijte
držalo žarnice iz sestava luči. V
držalo žarnice namestite novo
žarnico.
Odvijte držalo žarnice iz sestava luči. V držalo žarnice namestite
novo žarnico.
9. Kabel pritrdite v držalo.
10. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranji
strani prtljažnika. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
in zavorne luči LED-sijalke. Če se
okvarijo, vam jih morajo zamenjati v
servisni delavnici.
Zadnje in zavorne luči uporabljajo
LED-sijalke. Če se okvarijo, vam jih
morajo zamenjati v servisni delavnici.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
Page 383 of 491

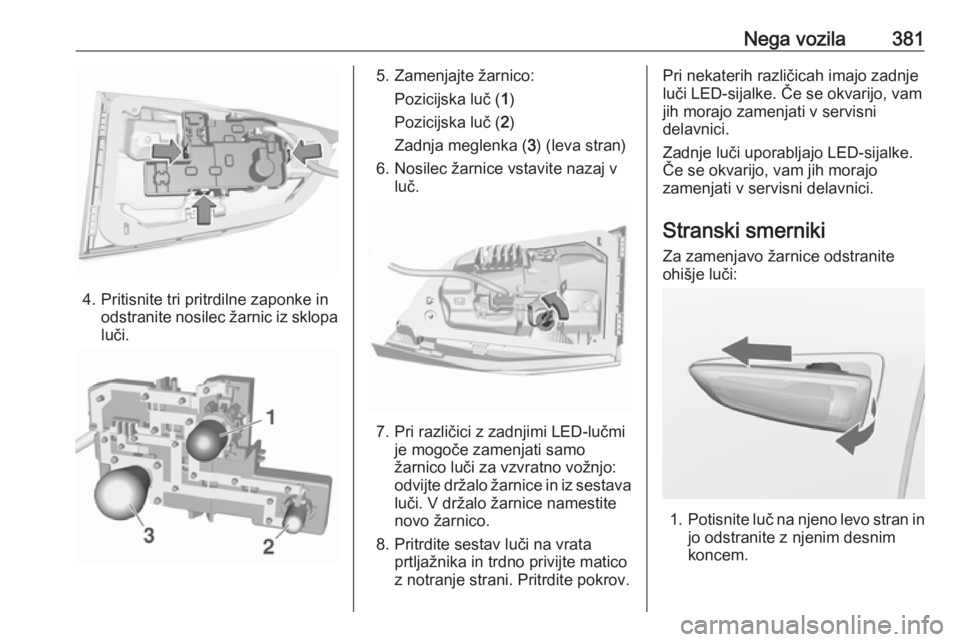

Nega vozila381
4. Pritisnite tri pritrdilne zaponke inodstranite nosilec žarnic iz sklopaluči.
5. Zamenjajte žarnico:
Pozicijska luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka ( 3) (leva stran)
6. Nosilec žarnice vstavite nazaj v luč.
7. Pri različici z zadnjimi LED-lučmije mogoče zamenjati samo
žarnico luči za vzvratno vožnjo:
odvijte držalo žarnice in iz sestava luči. V držalo žarnice namestite
novo žarnico.
8. Pritrdite sestav luči na vrata prtljažnika in trdno privijte matico
z notranje strani. Pritrdite pokrov.
Pri nekaterih različicah imajo zadnje
luči LED-sijalke. Če se okvarijo, vam
jih morajo zamenjati v servisni
delavnici.
Zadnje luči uporabljajo LED-sijalke. Če se okvarijo, vam jih morajo
zamenjati v servisni delavnici.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

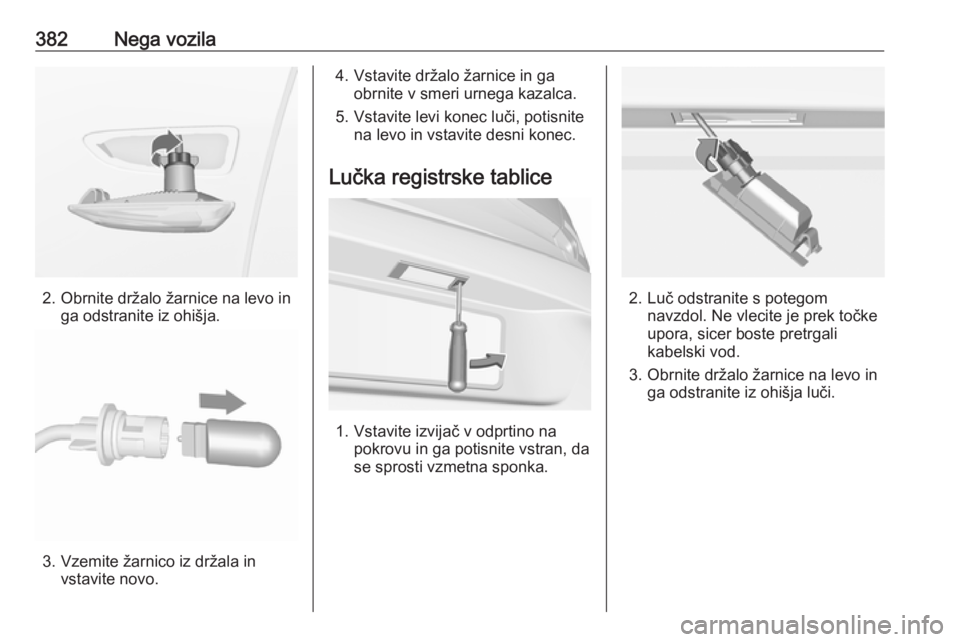

Page 384 of 491

382Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
Page 385 of 491

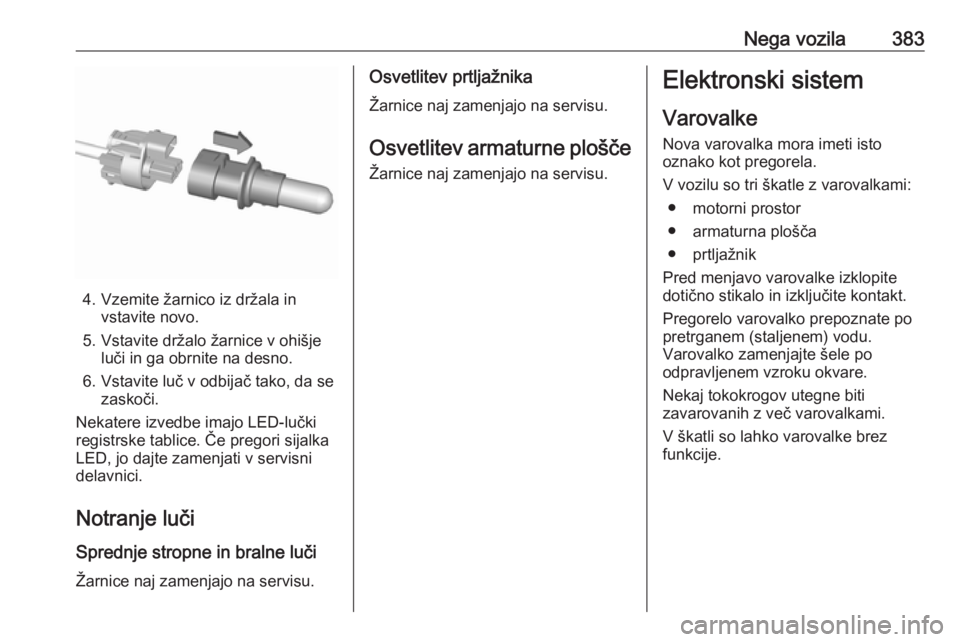

Nega vozila383
4. Vzemite žarnico iz držala invstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Nekatere izvedbe imajo LED-lučki
registrske tablice. Če pregori sijalka
LED, jo dajte zamenjati v servisni
delavnici.
Notranje luči Sprednje stropne in bralne luči
Žarnice naj zamenjajo na servisu.
Osvetlitev prtljažnika
Žarnice naj zamenjajo na servisu.
Osvetlitev armaturne plošče Žarnice naj zamenjajo na servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Page 386 of 491

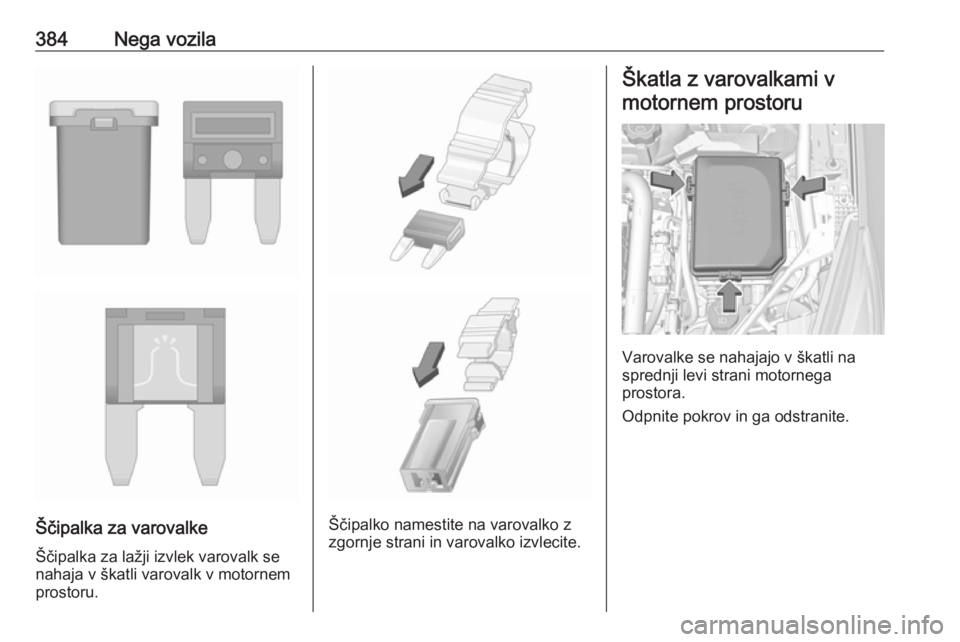

384Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

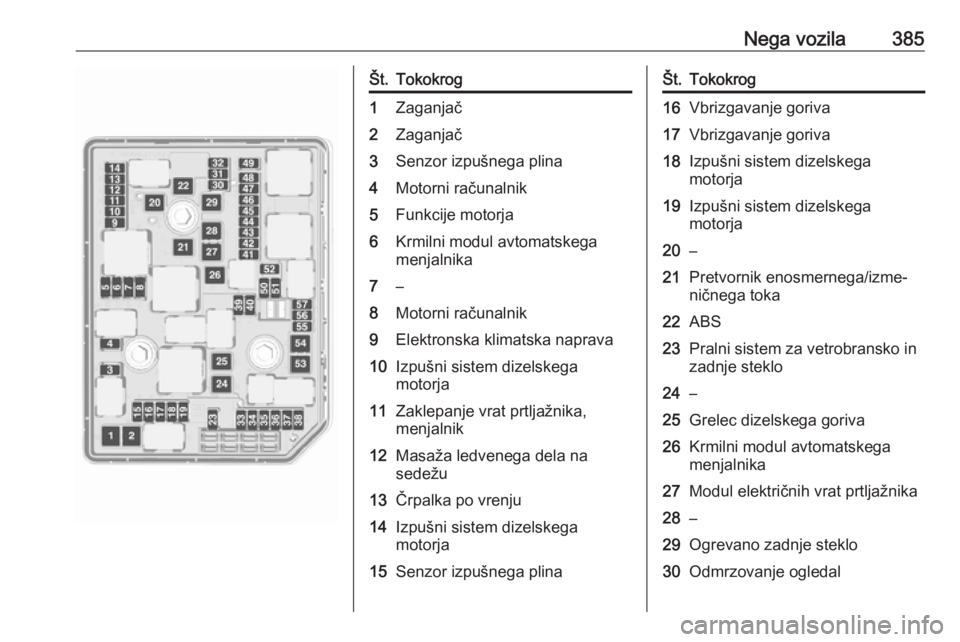

Page 387 of 491

Nega vozila385Št.Tokokrog1Zaganjač2Zaganjač3Senzor izpušnega plina4Motorni računalnik5Funkcije motorja6Krmilni modul avtomatskega
menjalnika7–8Motorni računalnik9Elektronska klimatska naprava10Izpušni sistem dizelskega
motorja11Zaklepanje vrat prtljažnika,
menjalnik12Masaža ledvenega dela na
sedežu13Črpalka po vrenju14Izpušni sistem dizelskega
motorja15Senzor izpušnega plinaŠt.Tokokrog16Vbrizgavanje goriva17Vbrizgavanje goriva18Izpušni sistem dizelskega
motorja19Izpušni sistem dizelskega
motorja20–21Pretvornik enosmernega/izme‐
ničnega toka22ABS23Pralni sistem za vetrobransko in
zadnje steklo24–25Grelec dizelskega goriva26Krmilni modul avtomatskega
menjalnika27Modul električnih vrat prtljažnika28–29Ogrevano zadnje steklo30Odmrzovanje ogledal
Page 388 of 491

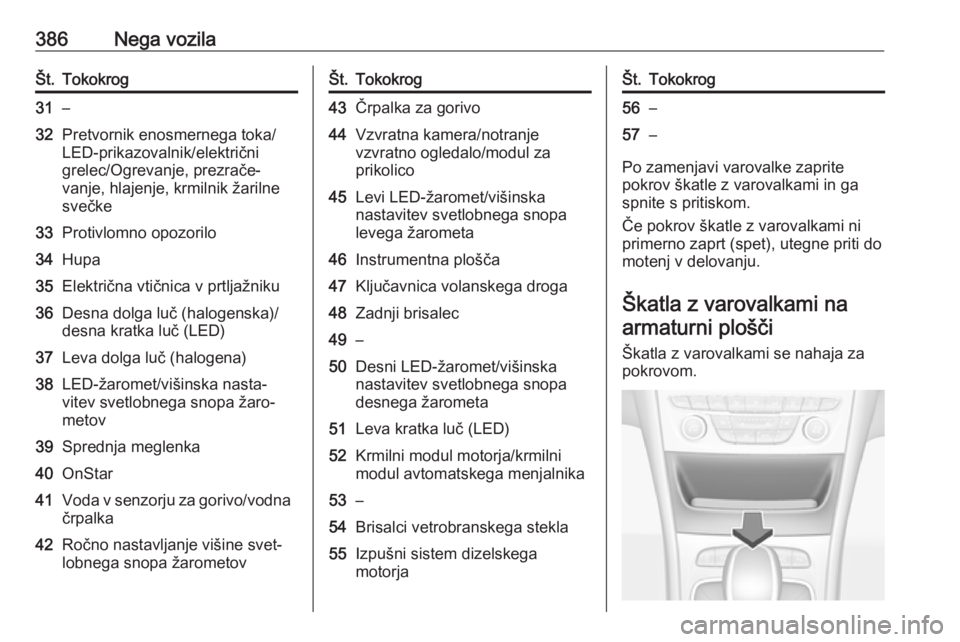

386Nega vozilaŠt.Tokokrog31–32Pretvornik enosmernega toka/LED-prikazovalnik/električni
grelec/Ogrevanje, prezrače‐
vanje, hlajenje, krmilnik žarilne
svečke33Protivlomno opozorilo34Hupa35Električna vtičnica v prtljažniku36Desna dolga luč (halogenska)/
desna kratka luč (LED)37Leva dolga luč (halogena)38LED-žaromet/višinska nasta‐
vitev svetlobnega snopa žaro‐
metov39Sprednja meglenka40OnStar41Voda v senzorju za gorivo/vodna
črpalka42Ročno nastavljanje višine svet‐
lobnega snopa žarometovŠt.Tokokrog43Črpalka za gorivo44Vzvratna kamera/notranje
vzvratno ogledalo/modul za
prikolico45Levi LED-žaromet/višinska
nastavitev svetlobnega snopa
levega žarometa46Instrumentna plošča47Ključavnica volanskega droga48Zadnji brisalec49–50Desni LED-žaromet/višinska
nastavitev svetlobnega snopa
desnega žarometa51Leva kratka luč (LED)52Krmilni modul motorja/krmilni
modul avtomatskega menjalnika53–54Brisalci vetrobranskega stekla55Izpušni sistem dizelskega
motorjaŠt.Tokokrog56–57–
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Škatla z varovalkami se nahaja za
pokrovom.
Page 389 of 491

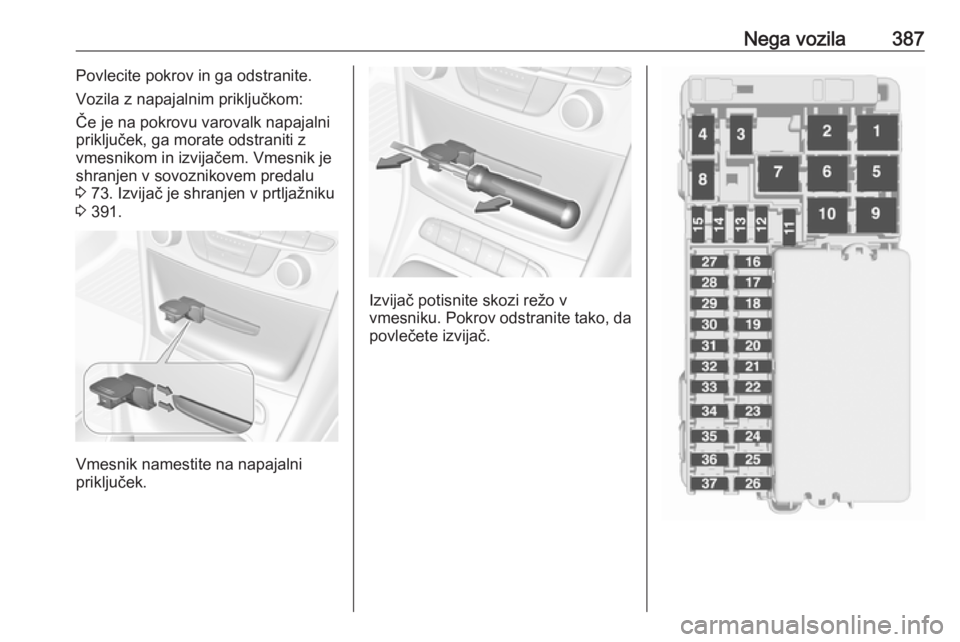

Nega vozila387Povlecite pokrov in ga odstranite.
Vozila z napajalnim priključkom:
Če je na pokrovu varovalk napajalni
priključek, ga morate odstraniti z
vmesnikom in izvijačem. Vmesnik je
shranjen v sovoznikovem predalu
3 73. Izvijač je shranjen v prtljažniku
3 391.
Vmesnik namestite na napajalni
priključek.
Izvijač potisnite skozi režo v
vmesniku. Pokrov odstranite tako, da
povlečete izvijač.
Page 390 of 491

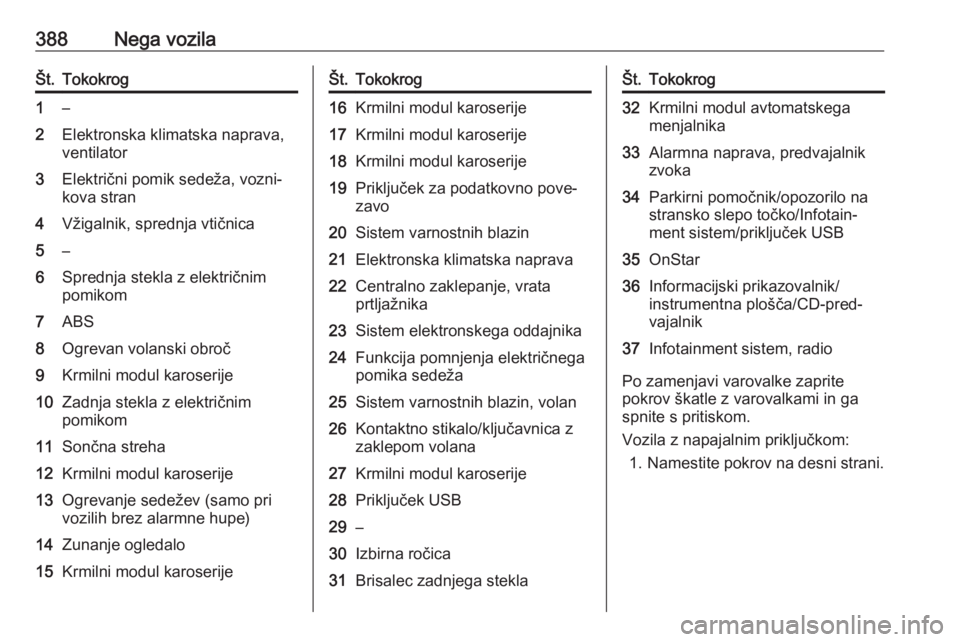

388Nega vozilaŠt.Tokokrog1–2Elektronska klimatska naprava,
ventilator3Električni pomik sedeža, vozni‐
kova stran4Vžigalnik, sprednja vtičnica5–6Sprednja stekla z električnim
pomikom7ABS8Ogrevan volanski obroč9Krmilni modul karoserije10Zadnja stekla z električnim
pomikom11Sončna streha12Krmilni modul karoserije13Ogrevanje sedežev (samo pri
vozilih brez alarmne hupe)14Zunanje ogledalo15Krmilni modul karoserijeŠt.Tokokrog16Krmilni modul karoserije17Krmilni modul karoserije18Krmilni modul karoserije19Priključek za podatkovno pove‐
zavo20Sistem varnostnih blazin21Elektronska klimatska naprava22Centralno zaklepanje, vrata
prtljažnika23Sistem elektronskega oddajnika24Funkcija pomnjenja električnega
pomika sedeža25Sistem varnostnih blazin, volan26Kontaktno stikalo/ključavnica z
zaklepom volana27Krmilni modul karoserije28Priključek USB29–30Izbirna ročica31Brisalec zadnjega steklaŠt.Tokokrog32Krmilni modul avtomatskega
menjalnika33Alarmna naprava, predvajalnik
zvoka34Parkirni pomočnik/opozorilo na
stransko slepo točko/Infotain‐
ment sistem/priključek USB35OnStar36Informacijski prikazovalnik/
instrumentna plošča/CD-pred‐
vajalnik37Infotainment sistem, radio
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Vozila z napajalnim priključkom: 1. Namestite pokrov na desni strani.
