Page 11 of 499

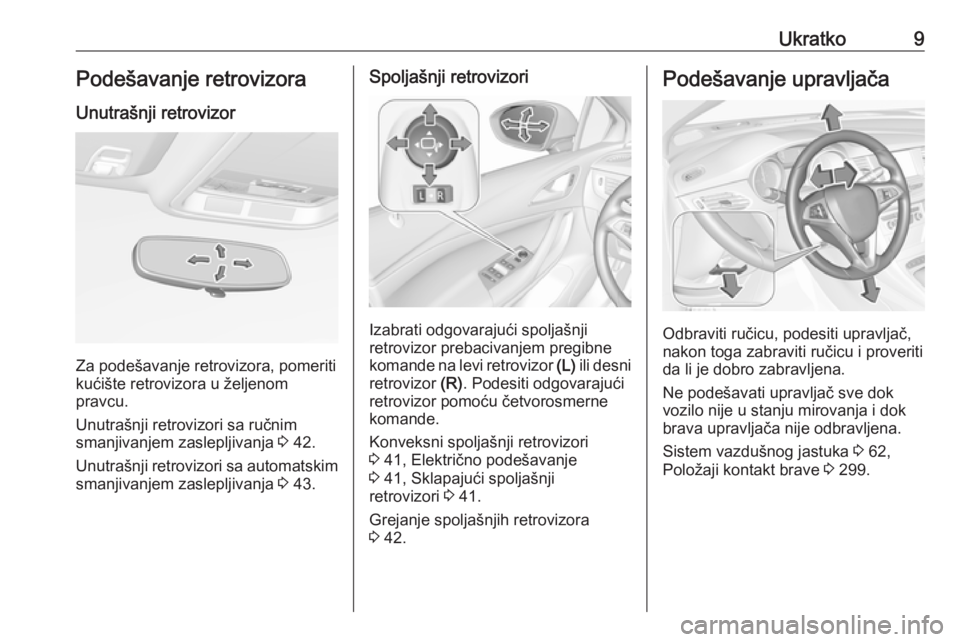

Ukratko9Podešavanje retrovizoraUnutrašnji retrovizor
Za podešavanje retrovizora, pomeriti
kućište retrovizora u željenom
pravcu.
Unutrašnji retrovizori sa ručnim
smanjivanjem zaslepljivanja 3 42.
Unutrašnji retrovizori sa automatskim smanjivanjem zaslepljivanja 3 43.
Spoljašnji retrovizori
Izabrati odgovarajući spoljašnji
retrovizor prebacivanjem pregibne
komande na levi retrovizor (L) ili desni
retrovizor (R). Podesiti odgovarajući
retrovizor pomoću četvorosmerne komande.
Konveksni spoljašnji retrovizori
3 41, Električno podešavanje
3 41, Sklapajući spoljašnji
retrovizori 3 41.
Grejanje spoljašnjih retrovizora
3 42.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 62,
Položaji kontakt brave 3 299.
Page 12 of 499

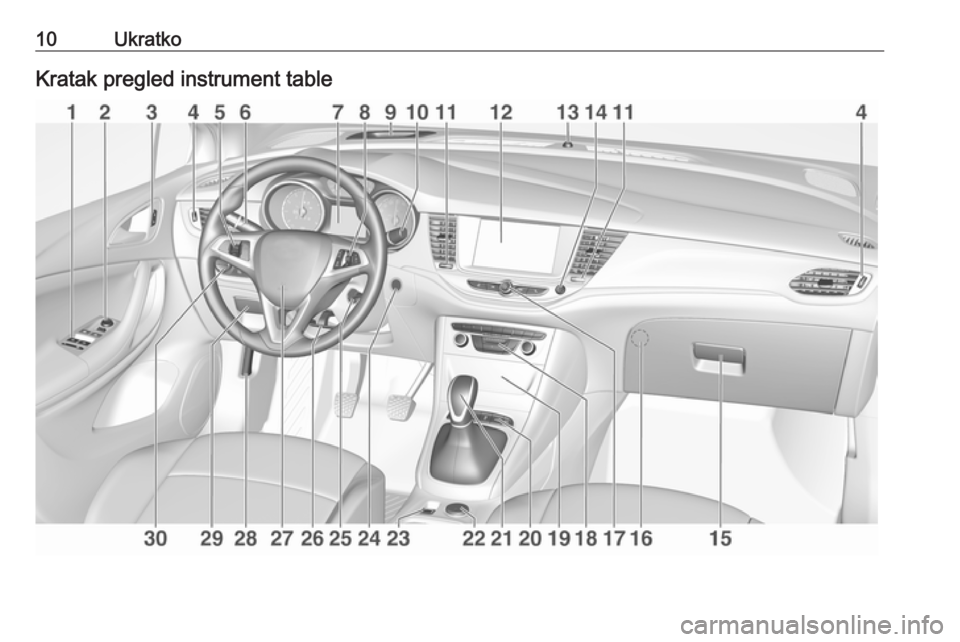

10UkratkoKratak pregled instrument table
Page 13 of 499
Ukratko111Električno upravljani
prozori ................................... 43
2 Spoljašnji retrovizori ..............41
3 Sistem centralnog
zaključavanja ........................ 25
4 Bočni ventilacioni otvori ......295
5 Tempomat .......................... 324
Ograničavač brzine .............326
Adaptivni tempomat ............328
Upozorenje o čeonom
sudaru ................................. 336
6 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena/
duga svetla, pomoć dugim svetlima ............................... 147
Svetlo prilikom izlaska ........ 151
Parkirna svetla ....................149
Dugmad informacionog
centra za vozača .................1207Instrumenti ......................... 108
Informacioni centar za
vozača ................................. 120
8 Dugmad informacionog
centra za vozača .................120
9 Indikator upozorenja o
čeonom sudaru ..................336
10 Brisač vetrobranskog
stakla, sistem za pranje
vetrobrana, brisač zadnjeg
stakla, sistem za pranje
zadnjeg stakla ......................96
11 Srednji ventilacioni otvori ...295
12 Info-Displej ......................... 126
13 LED stanja alarmnog
sistema zaštite od krađe ......38
14 Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............147
15 Kaseta za rukavice ............... 75
16 CD plejer
17 Komande za rukovanje
informacionim displejem .....126
18 Sistem upravljanja klimom ..288
19 Kutija sa osiguračima .........393Električni priključak ............102
20 Sistem kontrole
proklizavanja ...................... 321
Electronic Stability Control - Elektronsko upravljanje
stabilnosti ........................... 322
Sportski režim ....................323
Pomoć pri parkiranju/
napredna pomoć pri
parkiranju ........................... 342
Upozorenje o napuštanju
saobraćajne trake ..............358
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...304
Birač goriva ......................... 110
21 Ručni menjač .....................314
Automatski menjač ............. 311
Automatizovani ručni
menjač ................................ 315
22 Utičnica ............................... 101
23 Parkirna kočnica .................319
24 Dugme za uključivanje ........300
25 Kontakt brava ......................299
26 Podešavanje upravljača .......95
27 Sirena ................................... 96
Page 14 of 499

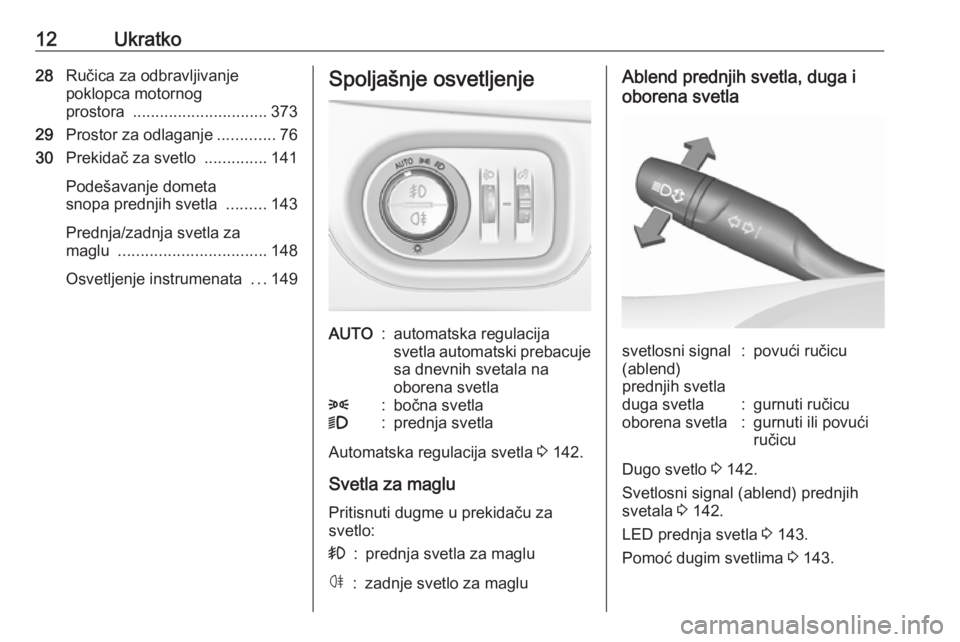

12Ukratko28Ručica za odbravljivanje
poklopca motornog
prostora .............................. 373
29 Prostor za odlaganje .............76
30 Prekidač za svetlo ..............141
Podešavanje dometa
snopa prednjih svetla .........143
Prednja/zadnja svetla za
maglu ................................. 148
Osvetljenje instrumenata ...149Spoljašnje osvetljenjeAUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 142.
Svetla za maglu Pritisnuti dugme u prekidaču za
svetlo:
>:prednja svetla za magluø:zadnje svetlo za magluAblend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 142.
Svetlosni signal (ablend) prednjih
svetala 3 142.
LED prednja svetla 3 143.
Pomoć dugim svetlima 3 143.
Page 15 of 499

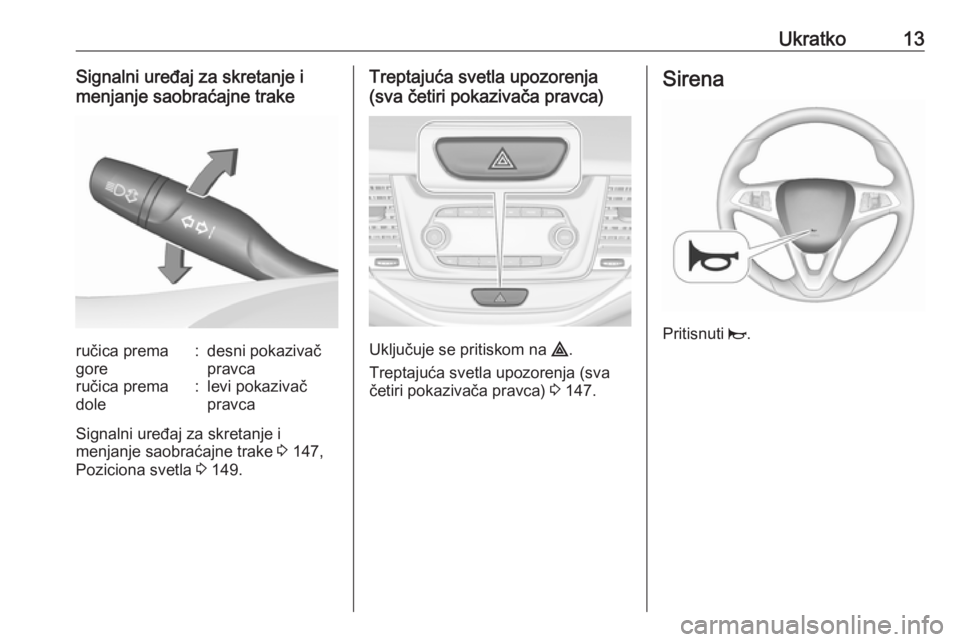

Ukratko13Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 147,
Poziciona svetla 3 149.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Treptajuća svetla upozorenja (sva
četiri pokazivača pravca) 3 147.
Sirena
Pritisnuti j.
Page 16 of 499

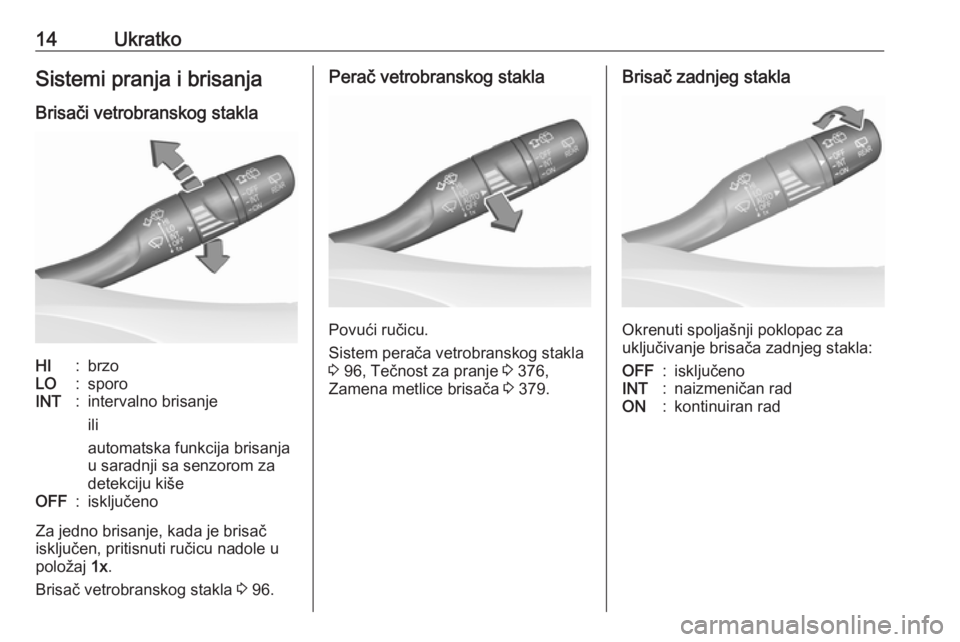

14UkratkoSistemi pranja i brisanja
Brisači vetrobranskog staklaHI:brzoLO:sporoINT:intervalno brisanje
ili
automatska funkcija brisanja
u saradnji sa senzorom za
detekciju kišeOFF:isključeno
Za jedno brisanje, kada je brisač
isključen, pritisnuti ručicu nadole u položaj 1x.
Brisač vetrobranskog stakla 3 96.
Perač vetrobranskog stakla
Povući ručicu.
Sistem perača vetrobranskog stakla
3 96, Tečnost za pranje 3 376,
Zamena metlice brisača 3 379.
Brisač zadnjeg stakla
Okrenuti spoljašnji poklopac za
uključivanje brisača zadnjeg stakla:
OFF:isključenoINT:naizmeničan radON:kontinuiran rad
Page 17 of 499

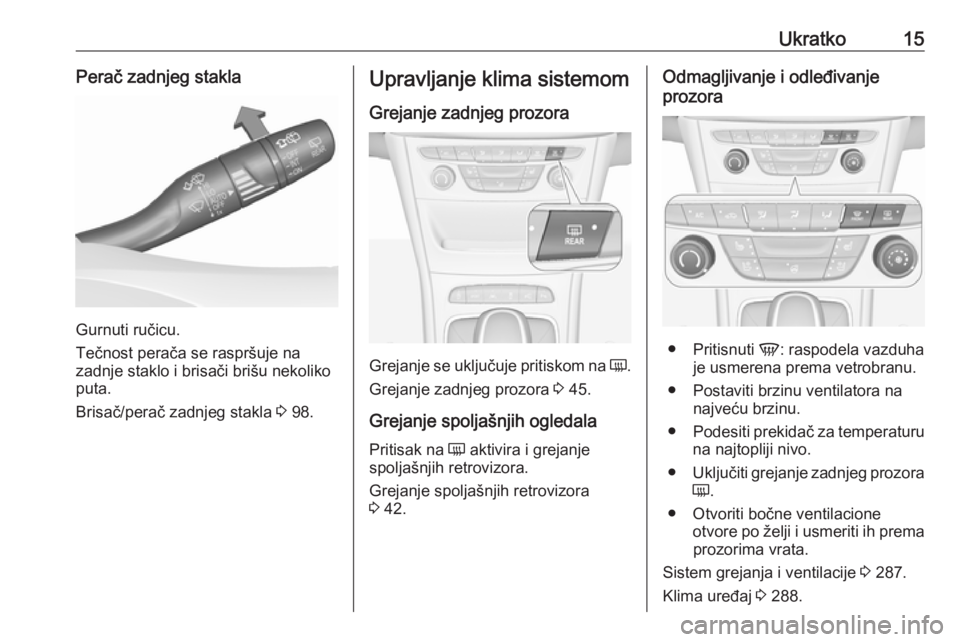

Ukratko15Perač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisači brišu nekoliko puta.
Brisač/perač zadnjeg stakla 3 98.
Upravljanje klima sistemom
Grejanje zadnjeg prozora
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg prozora 3 45.
Grejanje spoljašnjih ogledala Pritisak na Ü aktivira i grejanje
spoljašnjih retrovizora.
Grejanje spoljašnjih retrovizora
3 42.
Odmagljivanje i odleđivanje
prozora
● Pritisnuti V: raspodela vazduha
je usmerena prema vetrobranu.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Sistem grejanja i ventilacije 3 287.
Klima uređaj 3 288.
Page 18 of 499

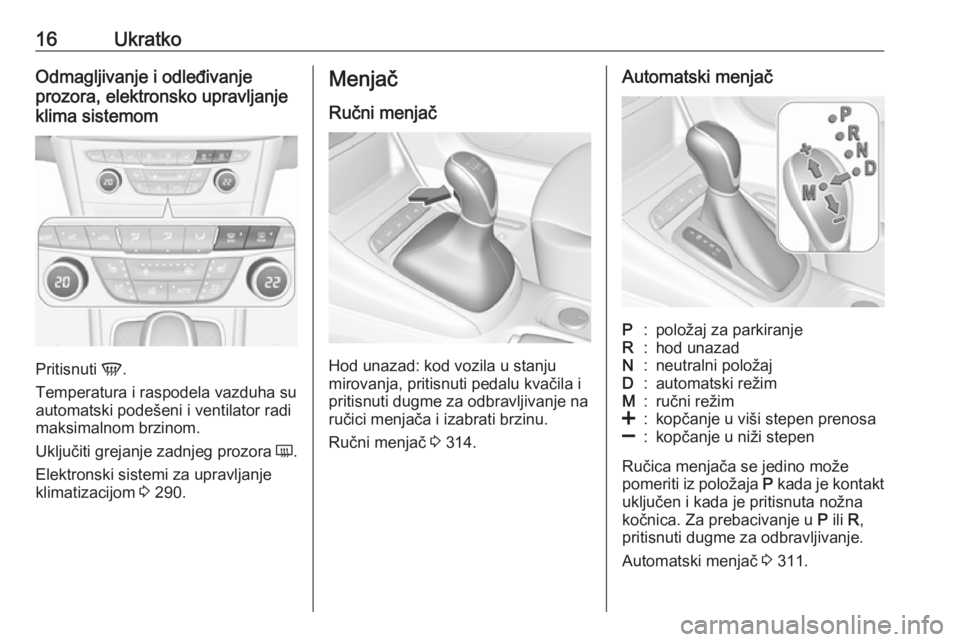

16UkratkoOdmagljivanje i odleđivanje
prozora, elektronsko upravljanje
klima sistemom
Pritisnuti V.
Temperatura i raspodela vazduha su
automatski podešeni i ventilator radi maksimalnom brzinom.
Uključiti grejanje zadnjeg prozora Ü.
Elektronski sistemi za upravljanje
klimatizacijom 3 290.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, pritisnuti pedalu kvačila i
pritisnuti dugme za odbravljivanje na
ručici menjača i izabrati brzinu.
Ručni menjač 3 314.
Automatski menjačP:položaj za parkiranjeR:hod unazadN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa]:kopčanje u niži stepen
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 311.
Page 19 of 499

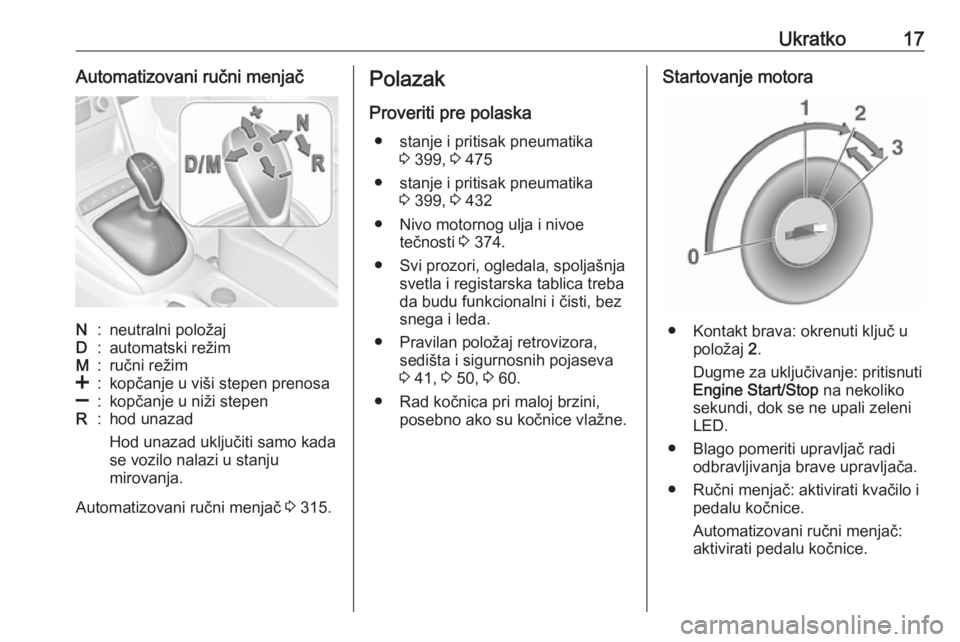

Ukratko17Automatizovani ručni menjačN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa]:kopčanje u niži stepenR:hod unazad
Hod unazad uključiti samo kada
se vozilo nalazi u stanju
mirovanja.
Automatizovani ručni menjač 3 315.
Polazak
Proveriti pre polaska ● stanje i pritisak pneumatika 3 399, 3 475
● stanje i pritisak pneumatika 3 399, 3 432
● Nivo motornog ulja i nivoe tečnosti 3 374.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 41, 3 50, 3 60.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.Startovanje motora
● Kontakt brava: okrenuti ključ upoložaj 2.
Dugme za uključivanje: pritisnuti
Engine Start/Stop na nekoliko
sekundi, dok se ne upali zeleni
LED.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
Automatizovani ručni menjač:
aktivirati pedalu kočnice.
Page 20 of 499

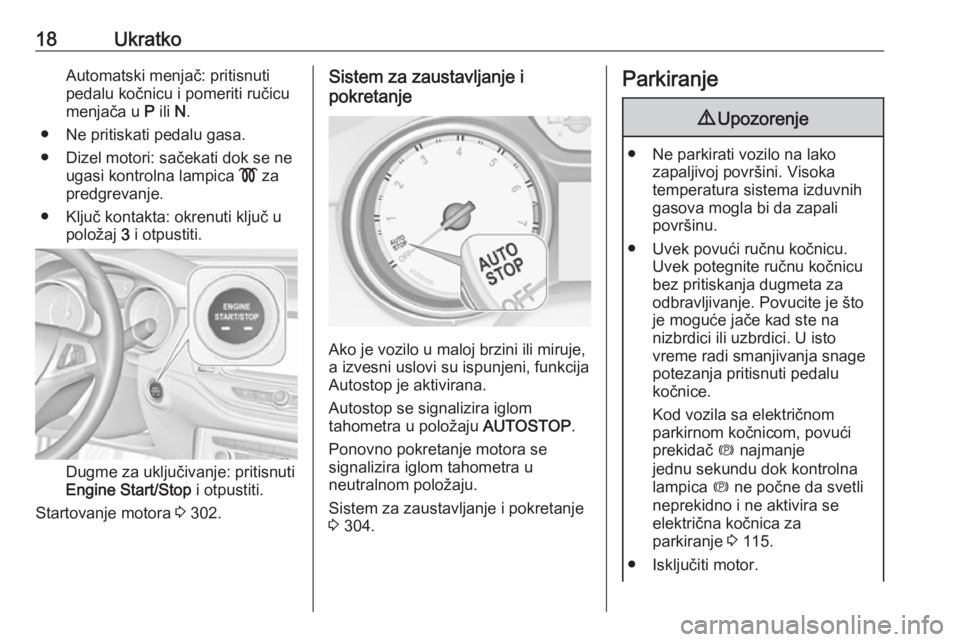

18UkratkoAutomatski menjač: pritisnuti
pedalu kočnicu i pomeriti ručicu
menjača u P ili N.
● Ne pritiskati pedalu gasa.
● Dizel motori: sačekati dok se ne ugasi kontrolna lampica ! za
predgrevanje.
● Ključ kontakta: okrenuti ključ u položaj 3 i otpustiti.
Dugme za uključivanje: pritisnuti
Engine Start/Stop i otpustiti.
Startovanje motora 3 302.
Sistem za zaustavljanje i
pokretanje
Ako je vozilo u maloj brzini ili miruje,
a izvesni uslovi su ispunjeni, funkcija
Autostop je aktivirana.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Ponovno pokretanje motora se
signalizira iglom tahometra u
neutralnom položaju.
Sistem za zaustavljanje i pokretanje
3 304.
Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parkirnom kočnicom, povući
prekidač m najmanje
jednu sekundu dok kontrolna
lampica m ne počne da svetli
neprekidno i ne aktivira se
električna kočnica za
parkiranje 3 115.
● Isključiti motor.
