OPEL ASTRA K 2017.5 Посібник з експлуатації (in Ukrainian)

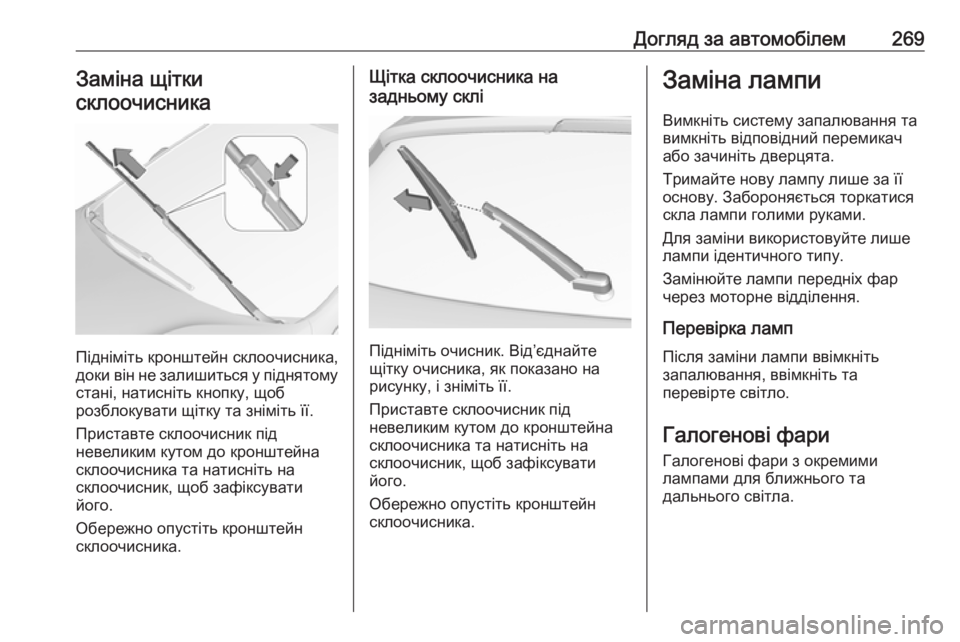

Догляд за автомобілем269Заміна щіткисклоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла.

270Догляд за автомобілем
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.
2. Потягніть і від'єднайте пружинний затискач від
фіксатора. Вийміть патрон
лампи з корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте патрон лампи між двома вушками у корпусі
рефлектора і поверніть за
годинниковою стрілкою, щоб
закріпити.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.

Догляд за автомобілем271Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте пружинний затискач від фіксатора,
переміщаючи його вперед і вбік.
Поверніть пружинний затискач донизу.
3. Вийміть патрон лампи з корпусу
рефлектора.
4. Зніміть лампу з тримача та замініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Протитуманні фари До ламп можна дістатися знизу
автомобіля.

272Догляд за автомобілем
1. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з корпусу рефлектора.
2. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі 5-дверна модель із кузовом
"хечбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.

Догляд за автомобілем273
3. Відкрутіть пластикову гайкузсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Указівник повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У модифікаціях зі
світлодіодними задніми
ліхтарями і світлодіодними
стоп-сигналами можна виймати
й замінювати лише лампу вказівника повороту ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.

274Догляд за автомобілем9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.

Догляд за автомобілем2755. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.
6. Вийміть лампу та замініть її на нову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2) (з
лівого боку)
Ліхтар заднього ходу ( 2) (з
правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.

276Догляд за автомобілемМодель із кузовом "універсал"
1. Від'єднайте кришку звідповідного боку та відкрийте
її.
2. Відкрутіть обидві пластикові гайки зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
4. Зніміть кабель із утримувача.
5. Стандартні задні ліхтарі:
Від'єднайте фіксатори й вийміть
тримач лампи з блоку ліхтаря.
6. Вийміть та замініть лампи:
Задній ліхтар/стоп-сигнал ( 1)

Догляд за автомобілем277Увімкніть поворот (2)
7. Вставте тримач лампи в блок ліхтаря.
8. Задні ліхтарі зі світлодіодами:
У модифікаціях зі
світлодіодними задніми
ліхтарями й світлодіодними
стоп-сигналами замінювати
можна лише лампу вказівника
повороту: поверніть патрон
лампи й вийміть його з блоку
ліхтаря. Замініть лампу в
патроні.
9. Приєднайте кабель до утримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.

278Догляд за автомобілем3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
5. Вийміть лампу та замініть її на нову:
Ліхтар заднього ходу ( 1)
Задній ліхтар ( 2)
Задня протитуманна фара ( 3) (з
лівого боку)
6. Закріпіть тримач лампи в блоці задніх ліхтарів.
7. У модифікаціях зісвітлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу: поверніть
патрон лампи й вийміть його з
блоку ліхтаря. Замініть лампу в
патроні.
8. Встановіть блок ліхтаря на двері багажного відділення і
закріпіть гайкою зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Бокові ліхтарі повороту Щоб замінити лампу, зніміть корпус
фари:
