OPEL ASTRA K 2017 Instruktionsbok

Instrument och reglage99
En bärbar askkopp kan placeras i
mugghållarna.

100Instrument och reglageVarningslampor,
mätare och indikatorer
Instrumentgrupp
Beroende på version finns två instru‐
mentgrupper tillgängliga:

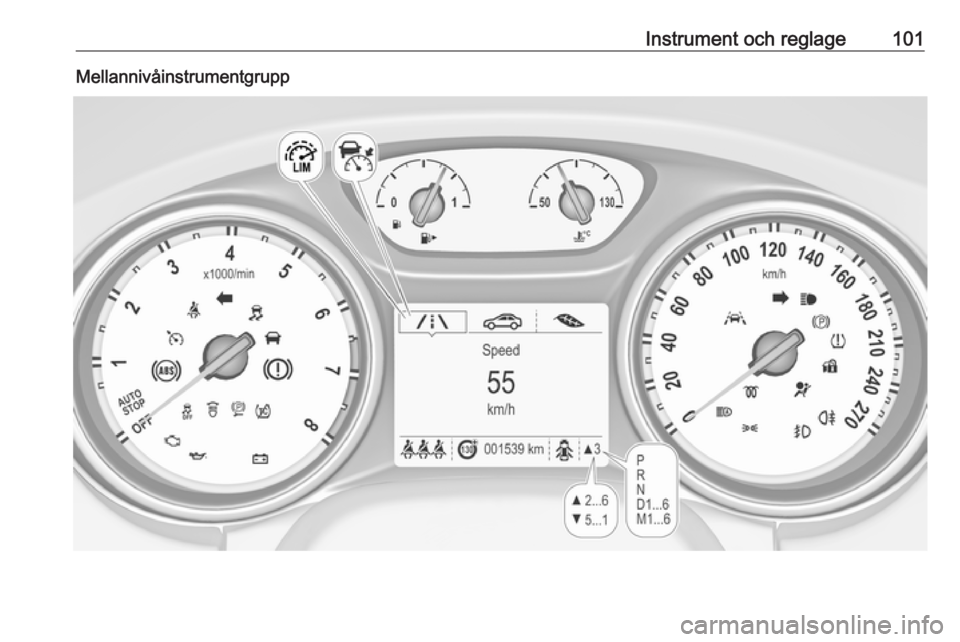

Instrument och reglage101Mellannivåinstrumentgrupp

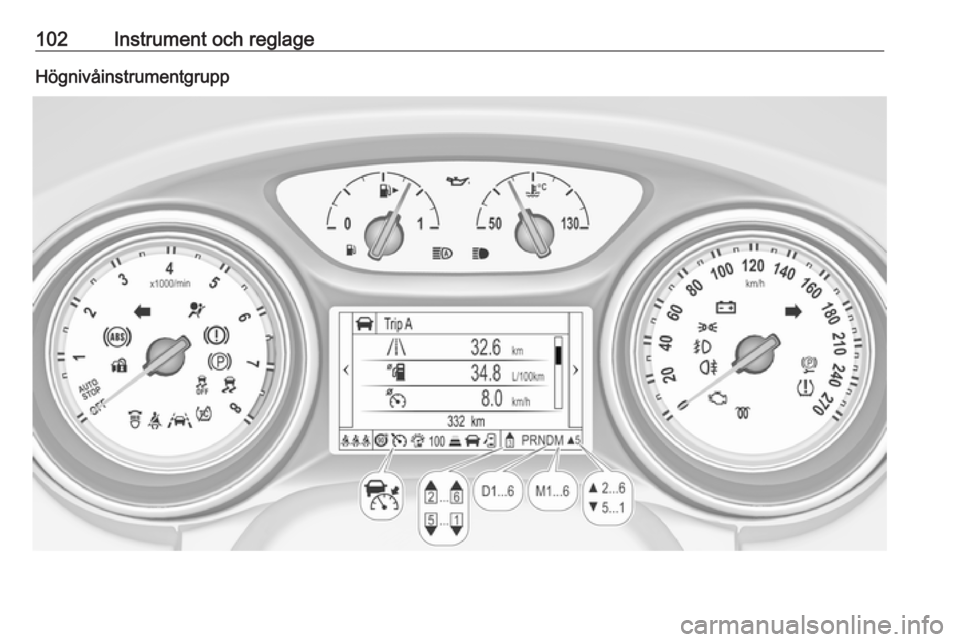

102Instrument och reglageHögnivåinstrumentgrupp

Instrument och reglage103ÖversiktOBlinkers 3 107XBältespåminnare 3 107vAirbag och bältessträckare
3 108VAvstängning av passagera‐
rairbag 3 108pLaddningssystem 3 108ZFelindikeringslampa 3 109RBromssystem och kopplings‐
system 3 109mElektrisk parkeringsbroms
3 109jFel på elektrisk parkerings‐
broms 3 109uLåsningsfritt bromssystem
(ABS) 3 110RVäxling 3 110EAvstånd framåt 3 110aFilhållningsassistent 3 110aElektronisk stabilitetskontroll av
3 110bElektronisk stabilitetsreglering
och drivkraftsreglering 3 110kDrivkraftsreglering av 3 111!Förglödning 3 111wÖvervakningssystem för däck‐
tryck 3 111IMotoroljetryck 3 111YLåg bränslenivå 3 111dStartspärr 3 1118Ytterbelysning 3 112CHelljus 3 112fHelljusassistent 3 112fLED-strålkastare 3 112>Dimljus 3 112øDimbakljus 3 112mFarthållare 3 112 / Adaptiv
farthållare 3 112CAdaptiv farthållare 3 112AFordon detekterat framför
3 112LHastighetsbegränsare 3 113LTrafikmärkesassistans 3 113hDörr öppen 3 113
Hastighetsmätare
Visar bilens hastighet.

104Instrument och reglageVägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan
senaste nollställningen visas på
färddatorsidan.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Mellannivåinstrumentgrupp
Välj sidan ; genom att trycka på
Menu på blinkersspaken. Vrid inställ‐
ningshjulet på blinkersspaken och
välj ; 1 eller ;2. Varje trippmä‐
tarsida kan återställas individuellt
genom en tryckning på knappen
SET/CLR på blinkersspaken under
några sekunder på respektive meny.
Högnivåinstrumentgrupp
Välj Info sidan J på huvudmenyn.
Välj Resa A eller Resa B genom att
trycka på o på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: välj
respektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Förarinformationscentral 3 113.

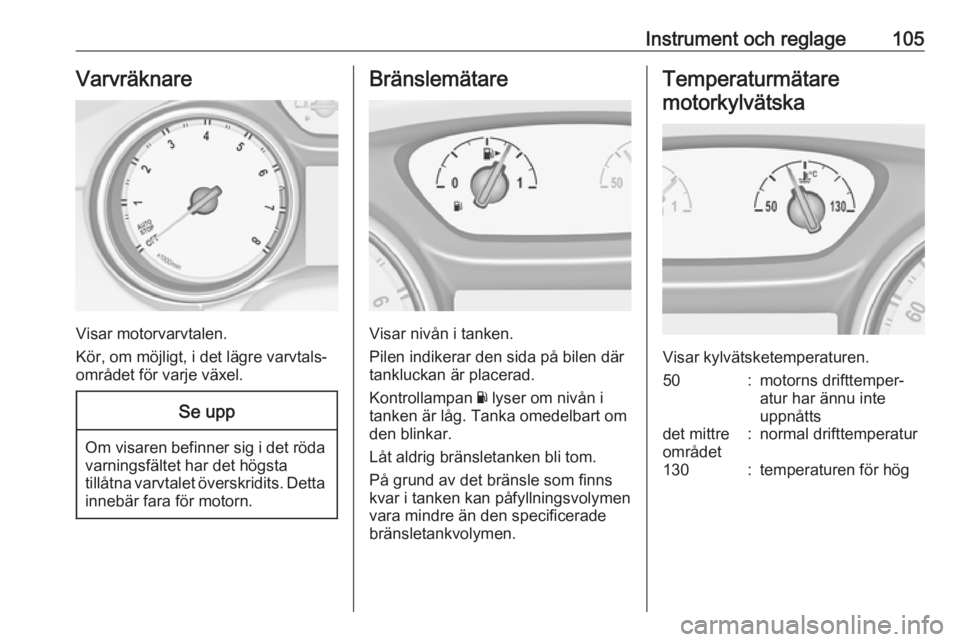

Instrument och reglage105Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
50:motorns drifttemper‐
atur har ännu inte
uppnåttsdet mittre
området:normal drifttemperatur130:temperaturen för hög

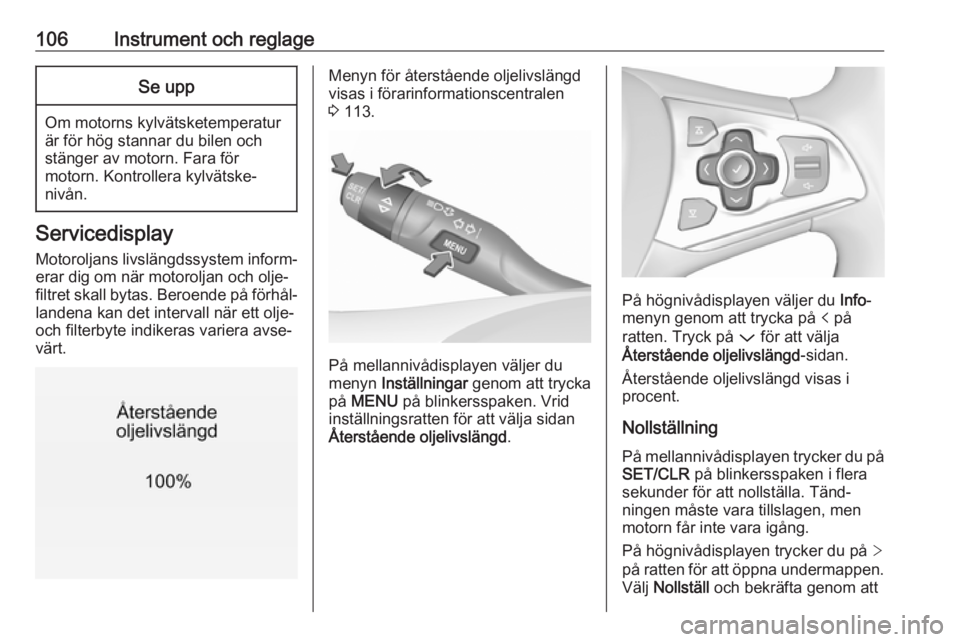

106Instrument och reglageSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 113.
På mellannivådisplayen väljer du
menyn Inställningar genom att trycka
på MENU på blinkersspaken. Vrid
inställningsratten för att välja sidan
Återstående oljelivslängd .
På högnivådisplayen väljer du Info-
menyn genom att trycka på p på
ratten. Tryck på P för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i
procent.
Nollställning
På mellannivådisplayen trycker du på SET/CLR på blinkersspaken i flera
sekunder för att nollställa. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
På högnivådisplayen trycker du på >
på ratten för att öppna undermappen.
Välj Nollställ och bekräfta genom att

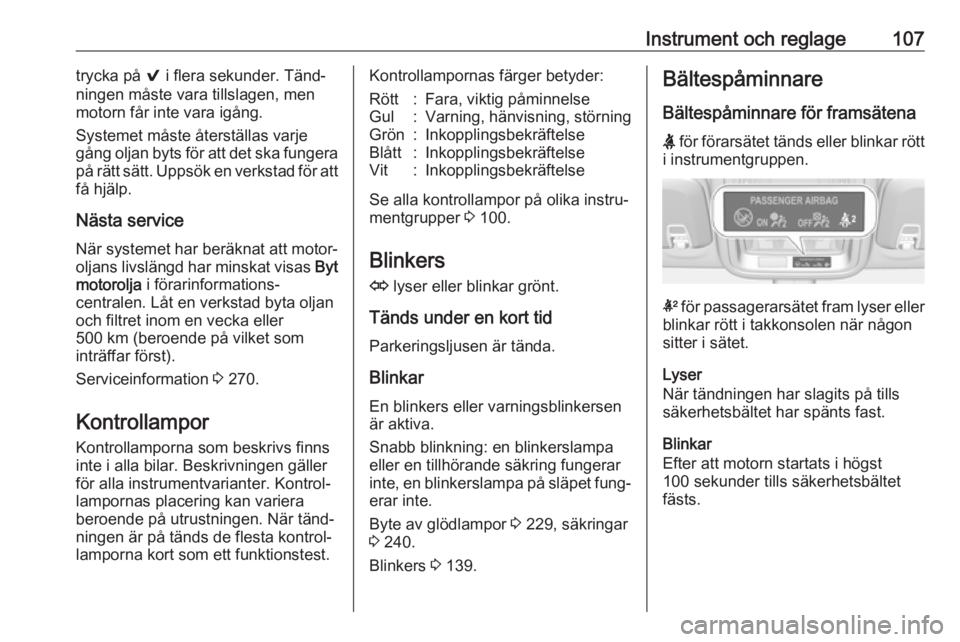

Instrument och reglage107trycka på 9 i flera sekunder. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Serviceinformation 3 270.
Kontrollampor
Kontrollamporna som beskrivs finns inte i alla bilar. Beskrivningen gällerför alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐ mentgrupper 3 100.
Blinkers O lyser eller blinkar grönt.
Tänds under en kort tid Parkeringsljusen är tända.
Blinkar En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 229, säkringar
3 240.
Blinkers 3 139.
Bältespåminnare
Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.

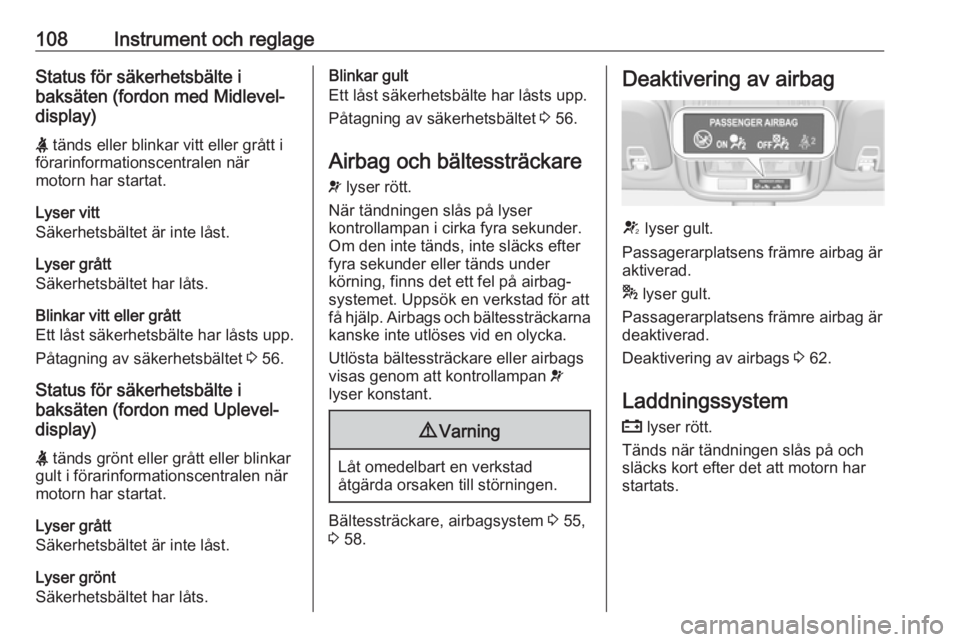

108Instrument och reglageStatus för säkerhetsbälte i
baksäten (fordon med Midlevel-
display)
X tänds eller blinkar vitt eller grått i
förarinformationscentralen när
motorn har startat.
Lyser vitt
Säkerhetsbältet är inte låst.
Lyser grått
Säkerhetsbältet har låts.
Blinkar vitt eller grått
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 56.
Status för säkerhetsbälte i
baksäten (fordon med Uplevel-
display)
X tänds grönt eller grått eller blinkar
gult i förarinformationscentralen när
motorn har startat.
Lyser grått
Säkerhetsbältet är inte låst.
Lyser grönt
Säkerhetsbältet har låts.Blinkar gult
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 56.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka fyra sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning, finns det ett fel på airbag‐
systemet. Uppsök en verkstad för att
få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 55,
3 58.
Deaktivering av airbag
V lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad.
Deaktivering av airbags 3 62.
Laddningssystem p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
