OPEL ASTRA K 2017 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2017, Model line: ASTRA K, Model: OPEL ASTRA K 2017Pages: 327, PDF Dimensioni: 9.08 MB
Page 31 of 327

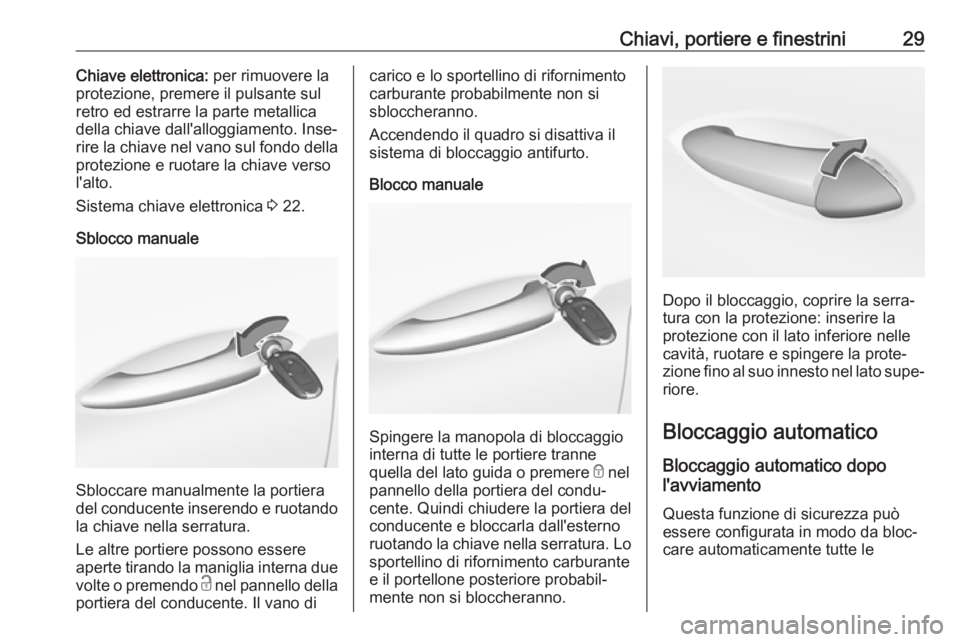

Chiavi, portiere e finestrini29Chiave elettronica: per rimuovere la
protezione, premere il pulsante sul
retro ed estrarre la parte metallica
della chiave dall'alloggiamento. Inse‐
rire la chiave nel vano sul fondo della
protezione e ruotare la chiave verso
l'alto.
Sistema chiave elettronica 3 22.
Sblocco manuale
Sbloccare manualmente la portiera
del conducente inserendo e ruotando
la chiave nella serratura.
Le altre portiere possono essere
aperte tirando la maniglia interna due
volte o premendo c nel pannello della
portiera del conducente. Il vano di
carico e lo sportellino di rifornimento
carburante probabilmente non si
sbloccheranno.
Accendendo il quadro si disattiva il
sistema di bloccaggio antifurto.
Blocco manuale
Spingere la manopola di bloccaggio
interna di tutte le portiere tranne
quella del lato guida o premere e nel
pannello della portiera del condu‐
cente. Quindi chiudere la portiera del
conducente e bloccarla dall'esterno
ruotando la chiave nella serratura. Lo
sportellino di rifornimento carburante
e il portellone posteriore probabil‐
mente non si bloccheranno.
Dopo il bloccaggio, coprire la serra‐
tura con la protezione: inserire la
protezione con il lato inferiore nelle
cavità, ruotare e spingere la prote‐
zione fino al suo innesto nel lato supe‐ riore.
Bloccaggio automatico
Bloccaggio automatico dopo
l'avviamento
Questa funzione di sicurezza può
essere configurata in modo da bloc‐
care automaticamente tutte le
Page 32 of 327

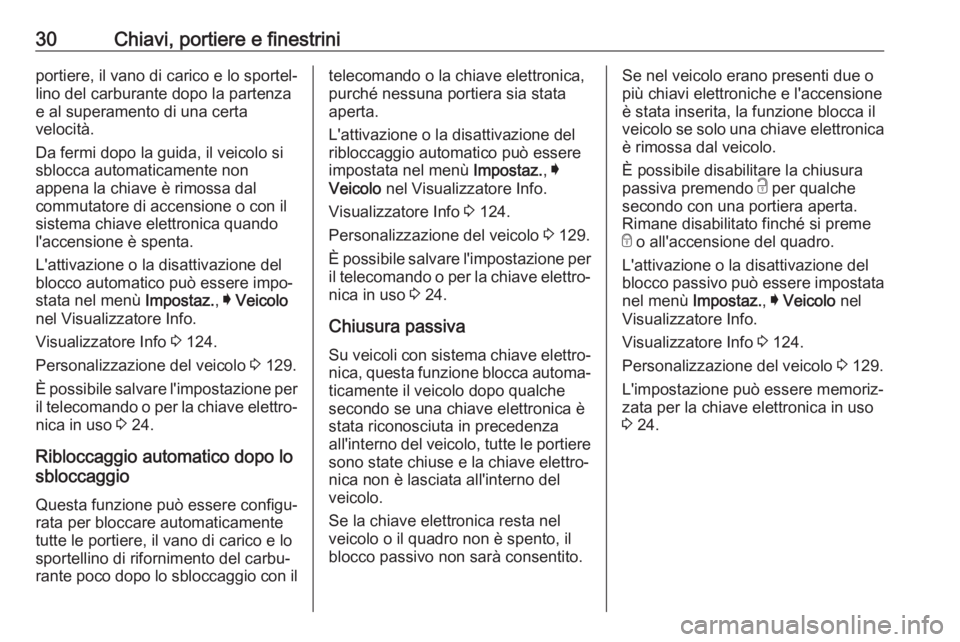

30Chiavi, portiere e finestriniportiere, il vano di carico e lo sportel‐
lino del carburante dopo la partenza
e al superamento di una certa
velocità.
Da fermi dopo la guida, il veicolo si
sblocca automaticamente non
appena la chiave è rimossa dal
commutatore di accensione o con il sistema chiave elettronica quando
l'accensione è spenta.
L'attivazione o la disattivazione del
blocco automatico può essere impo‐
stata nel menù Impostaz., I Veicolo
nel Visualizzatore Info.
Visualizzatore Info 3 124.
Personalizzazione del veicolo 3 129.
È possibile salvare l'impostazione per il telecomando o per la chiave elettro‐
nica in uso 3 24.
Ribloccaggio automatico dopo lo
sbloccaggio
Questa funzione può essere configu‐
rata per bloccare automaticamente tutte le portiere, il vano di carico e lo
sportellino di rifornimento del carbu‐
rante poco dopo lo sbloccaggio con iltelecomando o la chiave elettronica,
purché nessuna portiera sia stata
aperta.
L'attivazione o la disattivazione del
ribloccaggio automatico può essere
impostata nel menù Impostaz., I
Veicolo nel Visualizzatore Info.
Visualizzatore Info 3 124.
Personalizzazione del veicolo 3 129.
È possibile salvare l'impostazione per
il telecomando o per la chiave elettro‐ nica in uso 3 24.
Chiusura passiva Su veicoli con sistema chiave elettro‐ nica, questa funzione blocca automa‐
ticamente il veicolo dopo qualche
secondo se una chiave elettronica è
stata riconosciuta in precedenza
all'interno del veicolo, tutte le portiere
sono state chiuse e la chiave elettro‐
nica non è lasciata all'interno del
veicolo.
Se la chiave elettronica resta nel veicolo o il quadro non è spento, il
blocco passivo non sarà consentito.Se nel veicolo erano presenti due o
più chiavi elettroniche e l'accensione
è stata inserita, la funzione blocca il
veicolo se solo una chiave elettronica
è rimossa dal veicolo.
È possibile disabilitare la chiusura
passiva premendo c per qualche
secondo con una portiera aperta.
Rimane disabilitato finché si preme
e o all'accensione del quadro.
L'attivazione o la disattivazione del blocco passivo può essere impostata
nel menù Impostaz., I Veicolo nel
Visualizzatore Info.
Visualizzatore Info 3 124.
Personalizzazione del veicolo 3 129.
L'impostazione può essere memoriz‐
zata per la chiave elettronica in uso
3 24.
Page 33 of 327
Chiavi, portiere e finestrini31Sicure per bambini9Avvertenza
Azionare la sicura per bambini
quando i sedili posteriori sono
occupati da bambini.
Muovere in avanti il perno nella
portiera posteriore. La portiera non
può essere aperta dall'interno.
Per disattivare, muovere il perno
verso la posizione posteriore.
Portiere
Vano di carico Portellone posterioreAperturaDue volumi a 5 porte
Dopo lo sblocco, premere l'interrut‐
tore a sfioro sotto l'emblema del
marchio e aprire il portellone poste‐ riore.
Sports Tourer
Dopo lo sblocco, premere l'interrut‐
tore a sfioramento sotto la modana‐ tura del portellone posteriore e aprire il portellone posteriore manualmente.
Chiusura centralizzata 3 25.
Page 34 of 327
32Chiavi, portiere e finestriniChiusura
Usare una delle maniglie interne.
Non spingere l'interruttore con tasto a sfioro durante la chiusura in quanto
sbloccherà di nuovo il portellone
posteriore.
Chiusura centralizzata 3 25.
Portellone posteriore elettrico
9 Avvertenza
Prestare attenzione durante il
funzionamento del portellone elet‐ trico: comporta infatti il rischio di
lesioni, soprattutto per i bambini.
Osservare attentamente i compo‐
nenti in movimento durante l'azio‐
namento e verificare che nulla
rimanga incastrato durante il movi‐ mento e nessuno si trovi nella
zona operativa.
Il portellone posteriore elettrico può
essere azionato nei seguenti modi:
● Premendo due volte X sulla
chiave elettronica.
● Azionamento senza mani con sensore di movimento sotto il
paraurti posteriore.
● L'interruttore a sfioramento sotto la modanatura esterna del portel‐lone posteriore e C nel portel‐
lone aperto.
● L'interruttore C all'interno della
portiera del conducente.
Nelle vetture con cambio automatico il portellone può essere aperto solo
quando l'automobile è ferma e la leva del cambio automatico in posizione di
parcheggio P.
Durante il funzionamento del portel‐
lone posteriore, gli indicatori di dire‐
zione lampeggiano e si attiva una
segnalazione acustica.
Avviso
Azionando il portellone elettrico non
si agisce sulla chiusura centraliz‐
zata. Per aprire il portellone poste‐
riore con il pulsante sulla chiave elet‐ tronica, o con l'interruttore a sfiora‐
mento sotto la modanatura del
portellone posteriore o mediante
azionamento a mani libere, non è
necessario sbloccare le portiere del
veicolo. Un prerequisito è che la
chiave elettronica si trovi esterna‐
mente al veicolo, entro un raggio di
portata di circa un metro dal portel‐
lone posteriore.
Non lasciare la chiave elettronica nel vano di carico.
Bloccare le portiere del veicolo dopo
la chiusura se non lo si era fatto in
precedenza.
Chiusura centralizzata 3 25.
Page 35 of 327
Chiavi, portiere e finestrini33Azionamento con la chiave
elettronica
Premere due volte X per aprire o
chiudere il portellone posteriore.
Azionamento senza mani con
sensore di movimento sotto il paraurti posteriore
Per aprire o chiudere il portellone
posteriore, muovere avanti e indietro il piede sotto il paraurti posteriore
nell'area indicata in figura. Se il
veicolo è dotato di Sistema di ausilio
al parcheggio, l'area è riconoscibile
sotto il sensore indicato. Non mante‐
nere il piede in tale posizione troppo
a lungo o non muoverlo troppo lenta‐
mente sotto il paraurti. La chiave elet‐
tronica deve trovarsi all'esterno del
veicolo, in un raggio d'azione di ca
un metro dal portellone posteriore.
9 Pericolo
Non toccare parti sotto al veicolo
durante l'azionamento a mani
libere. Pericolo di lesioni dovute alle parti molto calde.
Azionamento con l'interruttore a
sfioramento posizionato sotto la
modanatura esterna del portellone
posteriore
Per aprire il portellone, premere l'in‐
terruttore a sfioramento sotto la
modanatura del portellone fino a
quando il portellone inizia ad aprirsi.
Se le portiere del veicolo sono chiuse,
Page 36 of 327
34Chiavi, portiere e finestrinila chiave elettronica deve trovarsi
all'esterno del veicolo, in un raggio
d'azione di ca un metro dal portellone posteriore.
Per chiuderlo, premere C nel
portellone aperto fino a quando il portellone posteriore comincia a
muoversi.
Azionamento con l'interruttore
posizionato all'interno della portiera
del conducente
Premere C all'interno della portiera
del conducente fino a quando il portellone posteriore inizia ad aprirsi
o chiudersi.
Arresto o cambio di direzione del
portellone
Arrestare immediatamente il movi‐
mento del portellone posteriore:
● premere X una volta sulla chiave
elettronica, oppure
● premere l'interruttore a sfiora‐ mento sotto la modanatura
esterna del portellone posteriore, oppure
● premere C sul portellone
posteriore aperto, oppure
● premere C all'interno della
portiera del conducente.
Premendo di nuovo uno degli inter‐
ruttori si invertirà la direzione di movi‐
mento.
Modalità operative
Il portellone elettrico dispone di tre
modalità operative, comandate
dall'interruttore C nella portiera del
conducente. Ruotare l'interruttore per variare modalità operativa:
Page 37 of 327
Chiavi, portiere e finestrini35
● Modalità normale MAX: Il portel‐
lone elettrico si apre completa‐
mente.
● Modalità intermedia 3/4: Il portel‐
lone elettrico si apre a un altezza intermedia regolabile.
● Modalità Off: Il portellone poste‐
riore può essere azionato solo
manualmente.
Regolazione dell'altezza di apertura in modalità intermedia
1. Ruotare l'interruttore della moda‐ lità operativa su 3/4.
2. Aprire il portellone elettrico con uno degli interruttori preposti.
3. Arrestare il movimento all'altezza richiesta premendo uno degli
interruttori preposti. Se necessa‐
rio, portare manualmente il portel‐
lone, non in movimento, nella
posizione richiesta.
4. Premere e tenere premuto il pulsante C all'interno del
portellone aperto per tre secondi.
Avviso
L'altezza di apertura deve essere
programmata da terra.
L'emissione di un segnale acustico
indica la nuova impostazione e gli
indicatori di direzione lampegge‐
ranno. L'altezza ridotta può solo
impostare un angolo di apertura
superiore a 30°.
Ruotando la manopola di regolazione
nella portiera del conducente sulla
modalità intermedia 3/4, il portellone
elettrico si arresterà alla nuova posi‐
zione di apertura.
Il portellone può solo essere mante‐
nuto aperto se viene superata un'al‐
tezza minima (angolo minimo di aper‐ tura da 30°). Al di sotto di tale altezza
non è possibile programmare alcuna
altezza di apertura.
Funzione di sicurezza
Se il portellone elettrico dovesse rile‐
vare un ostacolo durante il movi‐
mento di apertura o chiusura, si
muoverà automaticamente in dire‐ zione opposta di qualche centimetro.
In caso di rilevamento di più ostacoli
in un unico ciclo di funzionamento,
questa funzione verrà disattivata.
Consentendo esclusivamente l'aper‐
tura o la chiusura manuale del portel‐
lone.
Page 38 of 327
36Chiavi, portiere e finestriniIl portellone elettrico è dotato ai lati disensori antischiacciamento. Se i
sensori rilevano ostacoli tra il portel‐
lone e il telaio, il portellone si apre fino a nuova attivazione o alla sua chiu‐
sura manuale.
La funzione di sicurezza viene indi‐
cata da una segnalazione acustica.
Eliminare gli ostacoli prima di ripren‐
dere il regolare funzionamento.
Se la vettura dispone di un dispositivo
di traino installato in fabbrica e c'è un rimorchio collegato elettricamente, il
portellone posteriore elettrico si può
aprire solo con l'interruttore touchpad
o chiudere con G nel portellone
aperto. Accertarsi che non vi siano
ostacoli nella zona di manovra.
Sovraccarico
Se il portellone posteriore elettrico
viene azionato ripetutamente a brevi
intervalli, la funzione viene disabilitata
per un certo periodo di tempo.
Muovere il portellone posteriore
manualmente in posizione finale per
reimpostare il sistema.Indicazioni generali sull'uso del
portellone9 Pericolo
Non viaggiare con il portellone
posteriore aperto o socchiuso,
per esempio per trasportare
oggetti voluminosi, altrimenti
potrebbero entrare nell'abitacolo gas di scarico tossici, inodori e
invisibili. e causare perdita di
coscienza e persino la morte.
Attenzione
Prima di aprire il portellone,
controllate se vi siano impedimenti
nella parte alta, come ad es. la
portiera di un garage, al fine di
evitare danni al portellone.
Controllare sempre la zona opera‐ tiva sopra e dietro il portellone
posteriore.
Avviso
L'installazione sul portellone poste‐ riore di accessori pesanti può
comprometterne la capacità di rima‐ nere aperto.
Avviso
Se il livello di carica della batteria è
basso, il funzionamento elettrico del
portellone viene disattivato. In
questo caso, il portellone posteriore
potrebbe persino non essere azio‐
nabile manualmente.
Avviso
Con il portellone elettrico disabilitato e tutte le portiere sbloccate, il portel‐
lone può essere azionato solo
manualmente. In questo caso, la
chiusura manuale del portellone
richiederà l'applicazione di una forza
notevolmente superiore.
Avviso
A temperatura esterne basse il
portellone posteriore potrebbe non aprirsi completamente da solo. In tal caso sollevare manualmente il
portellone fino alla sua normale
posizione finale.
Page 39 of 327
Chiavi, portiere e finestrini37Sicurezza del veicolo
Sistema di bloccaggio antifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca tutte le portiere, e
per poter essere attivato è necessario
che tutte le portiere siano chiuse.
Sbloccando il veicolo si disattiva il
sistema meccanico di bloccaggio
antifurto. Ciò non è possibile con il
pulsante della chiusura centralizzata.
Attivazione
Premere due volte e sul telecomando
entro cinque secondi.
Impianto di allarme antifurto L'impianto di allarme antifurto è
combinato con il sistema di bloccag‐
gio antifurto.
Esso controlla: ● portiere, portellone, cofano
● abitacolo comprensivo del vano di carico adiacente
● inclinazione del veicolo, per esempio se viene sollevato
● accensione
Attivazione
Tutte le portiere devono essere
chiuse e la chiave elettronica del sistema a chiave elettronica non deve
rimanere nel veicolo. Altrimenti è
impossibile attivare il sistema.
● Telecomando: attivazione auto‐ matica 30 secondi dopo la chiu‐
sura del veicolo premendo e una
volta.
● Sistema della chiave elettronica: attivazione automatica
30 secondi dopo la chiusura del
veicolo premendo il tasto su una
qualsiasi maniglia esterna delle
portiere.
Page 40 of 327
38Chiavi, portiere e finestrini● Telecomando o chiave elettro‐nica: direttamente premendo e
due volte entro cinque secondi.
● Sistema chiave elettronica con chiusura passiva abilitata: atti‐
vato brevemente dopo la chiu‐
sura passiva.
Avviso
L'apporto di modifiche all'interno del veicolo, come ad esempio l'uso di
coprisedili e l'abbassamento dei
finestrini o l'apertura del tettuccio
apribile, può compromettere la
funzionalità di controllo dell'abita‐
colo.Attivazione senza controllo
dell'abitacolo e dell'inclinazione
del veicolo
Disattivare la funzione di controllo
dell'abitacolo e dell'inclinazione del
veicolo se persone o animali sono
all'interno del veicolo a causa dei forti
segnali a ultrasuoni e della possibile
attivazione dell'allarme provocata dai
movimenti. Disattivare anche se il
veicolo viene trasportato su un
traghetto o su un treno.
1. Chiudere il portellone, il cofano motore, il tettuccio apribile e i fine‐
strini.
2. Premere o. Il LED nel pulsante
o si accende per dieci minuti al
massimo.
3. Chiudere le portiere.
4. Attivare l'impianto di allarme anti‐ furto.
Il messaggio di stato viene visualiz‐
zato nel Driver Information Centre.
LED di stato
Il LED di stato è integrato nel sensore
nella parte superiore del quadro stru‐ menti.
