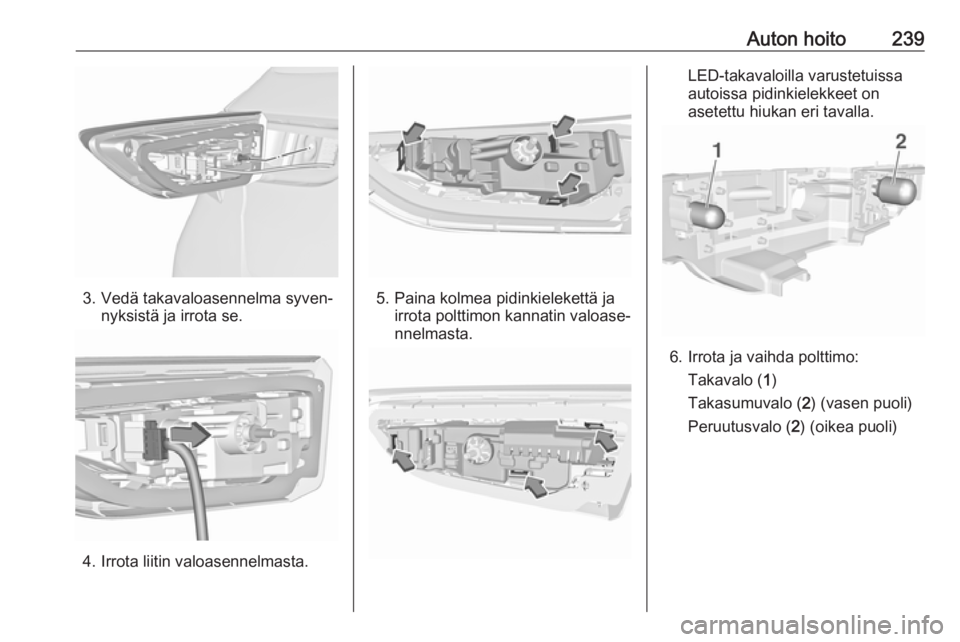

Auton hoito239
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.
5. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐nnelmasta.
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on asetettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)

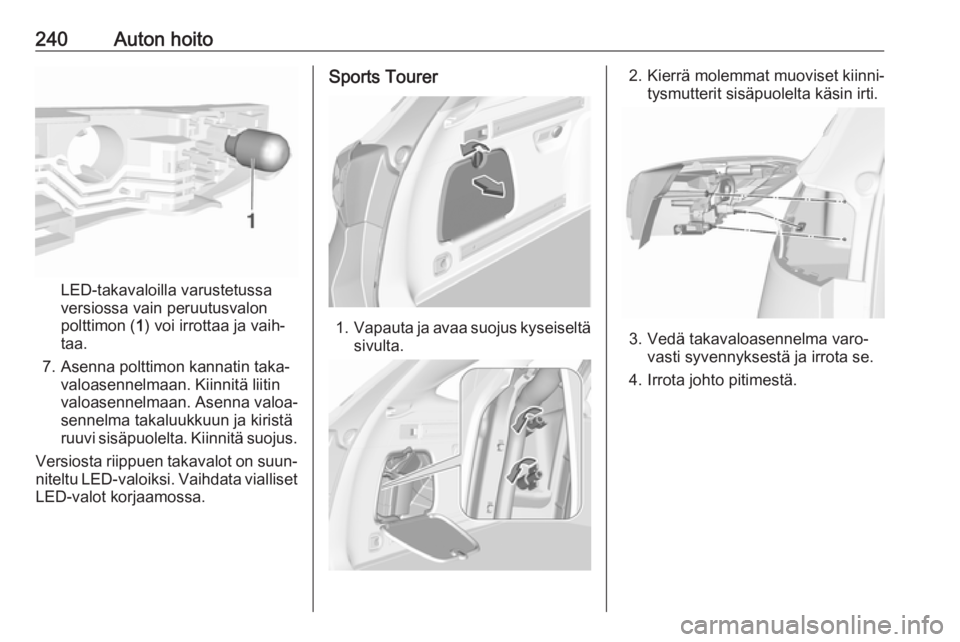

240Auton hoito
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Sports Tourer
1. Vapauta ja avaa suojus kyseiseltä
sivulta.
2. Kierrä molemmat muoviset kiinni‐ tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.

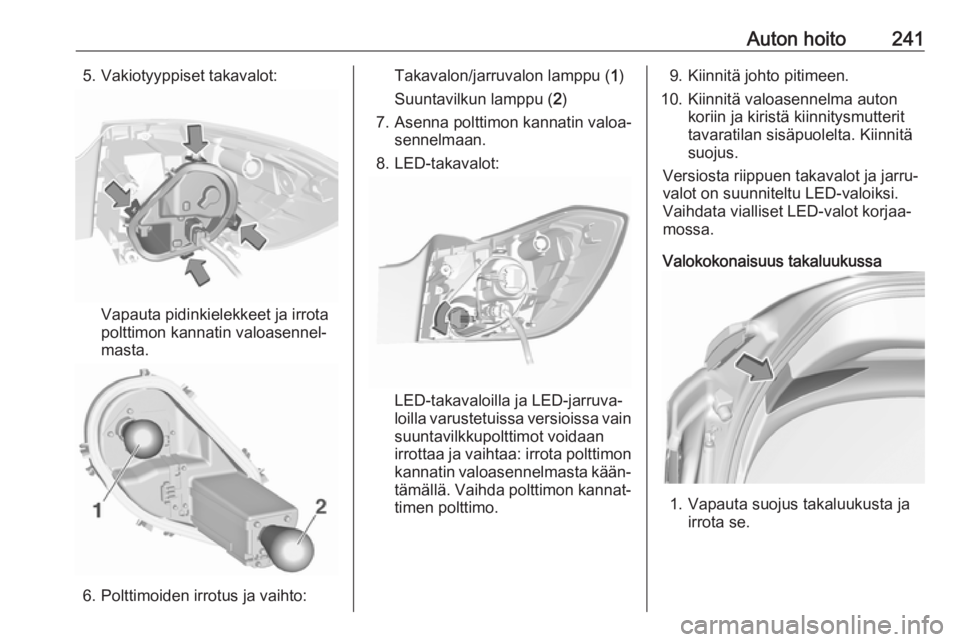

Auton hoito2415. Vakiotyyppiset takavalot:
Vapauta pidinkielekkeet ja irrota
polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavalot:
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavilkkupolttimot voidaan
irrottaa ja vaihtaa: irrota polttimon
kannatin valoasennelmasta kään‐ tämällä. Vaihda polttimon kannat‐
timen polttimo.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.

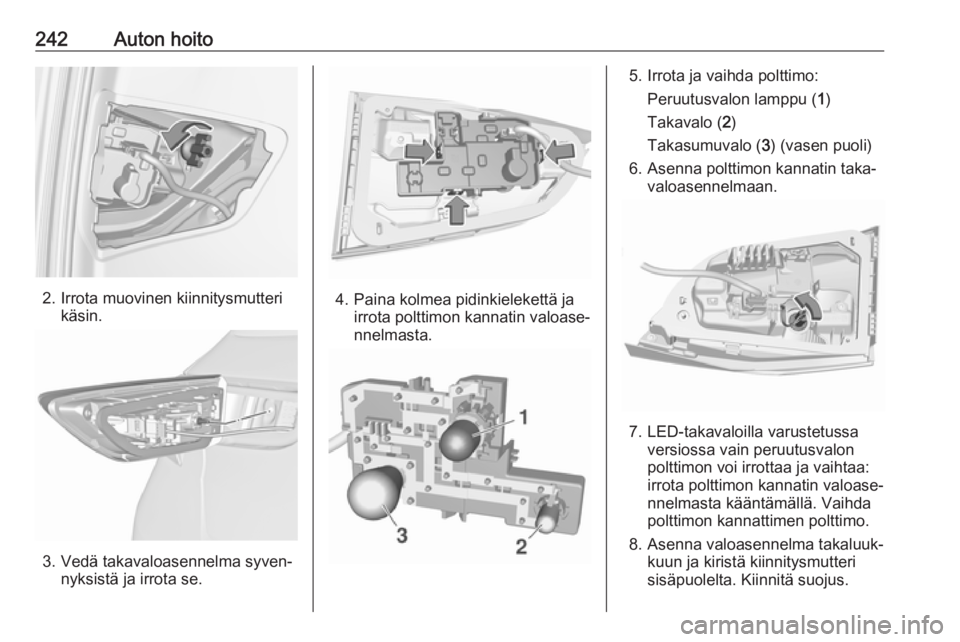

242Auton hoito
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐nnelmasta.
5. Irrota ja vaihda polttimo:
Peruutusvalon lamppu ( 1)
Takavalo ( 2)
Takasumuvalo ( 3) (vasen puoli)
6. Asenna polttimon kannatin taka‐ valoasennelmaan.
7. LED-takavaloilla varustetussaversiossa vain peruutusvalon
polttimon voi irrottaa ja vaihtaa:
irrota polttimon kannatin valoase‐
nnelmasta kääntämällä. Vaihda
polttimon kannattimen polttimo.
8. Asenna valoasennelma takaluuk‐ kuun ja kiristä kiinnitysmutteri
sisäpuolelta. Kiinnitä suojus.

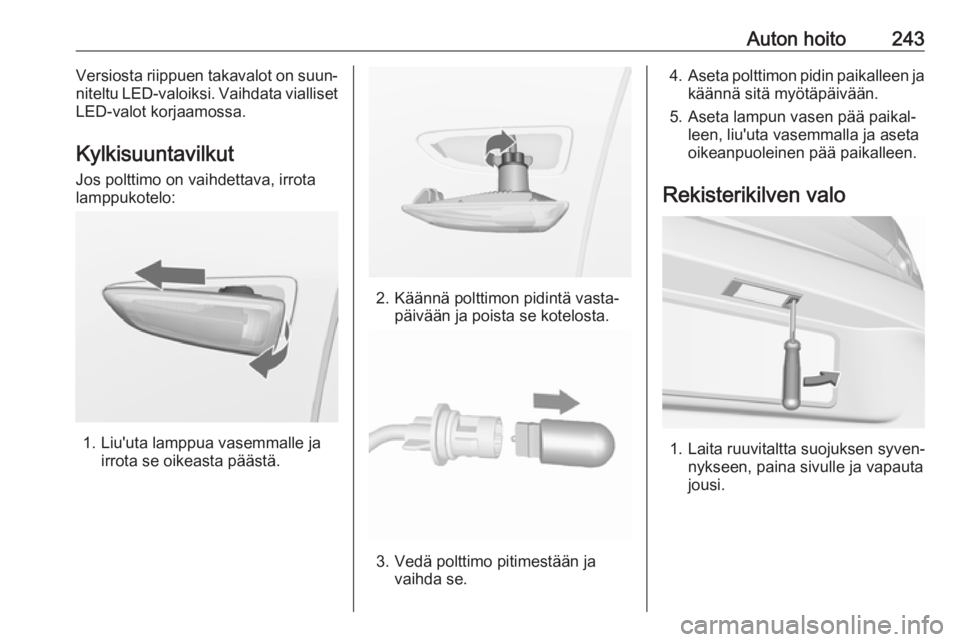

Auton hoito243Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset
LED-valot korjaamossa.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.

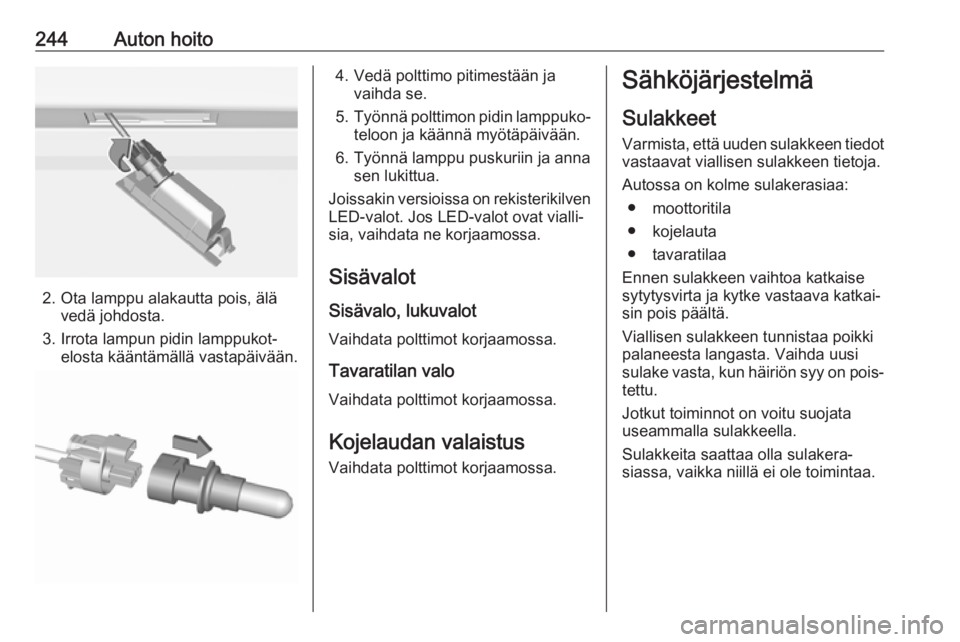

244Auton hoito
2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Joissakin versioissa on rekisterikilven LED-valot. Jos LED-valot ovat vialli‐
sia, vaihdata ne korjaamossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata polttimot korjaamossa.
Tavaratilan valo Vaihdata polttimot korjaamossa.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
● tavaratilaa
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

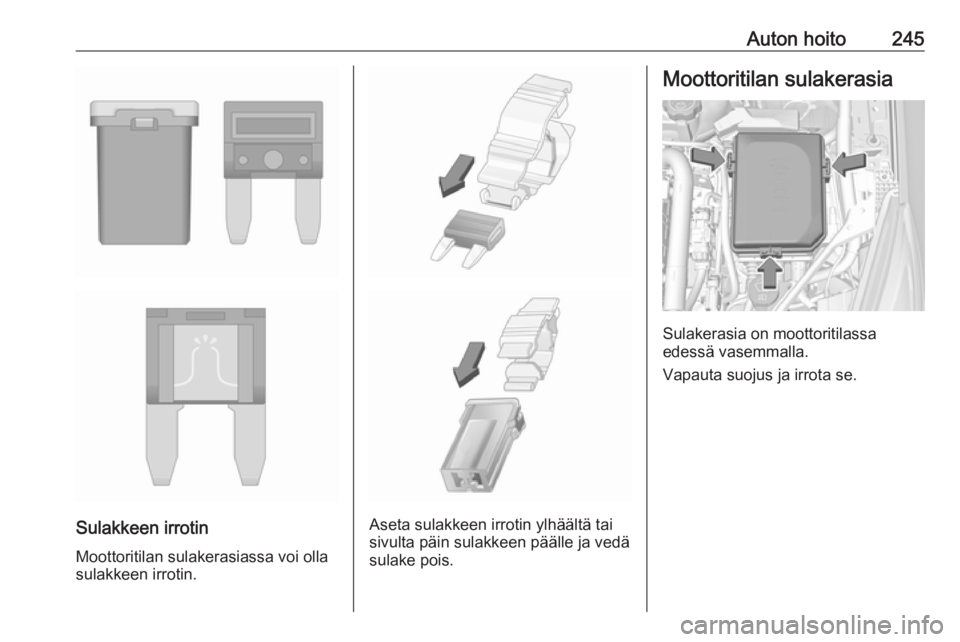

Auton hoito245
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

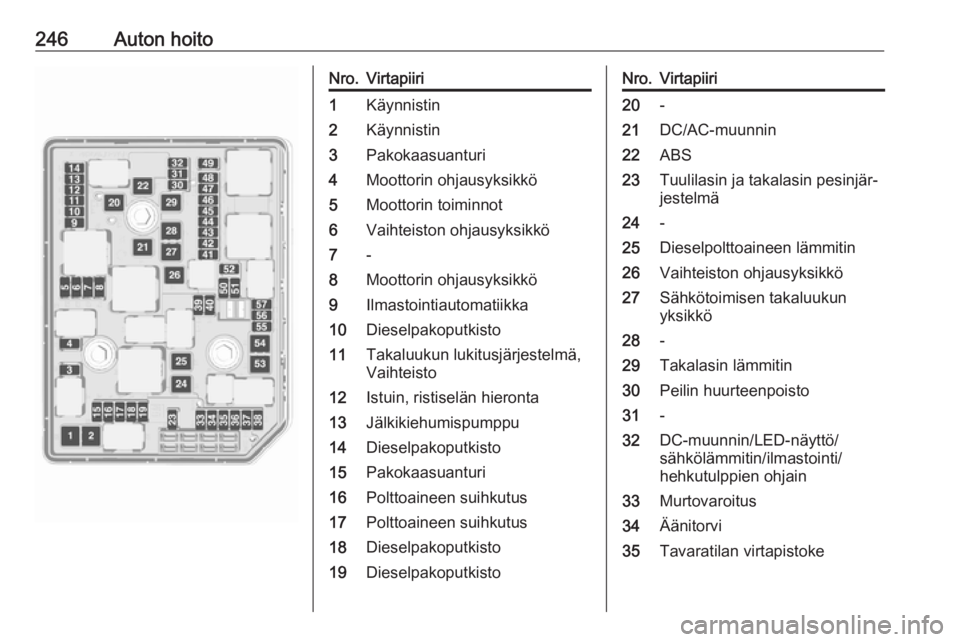

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.

246Auton hoitoNro.Virtapiiri1Käynnistin2Käynnistin3Pakokaasuanturi4Moottorin ohjausyksikkö5Moottorin toiminnot6Vaihteiston ohjausyksikkö7-8Moottorin ohjausyksikkö9Ilmastointiautomatiikka10Dieselpakoputkisto11Takaluukun lukitusjärjestelmä,
Vaihteisto12Istuin, ristiselän hieronta13Jälkikiehumispumppu14Dieselpakoputkisto15Pakokaasuanturi16Polttoaineen suihkutus17Polttoaineen suihkutus18Dieselpakoputkisto19DieselpakoputkistoNro.Virtapiiri20-21DC/AC-muunnin22ABS23Tuulilasin ja takalasin pesinjär‐
jestelmä24-25Dieselpolttoaineen lämmitin26Vaihteiston ohjausyksikkö27Sähkötoimisen takaluukun
yksikkö28-29Takalasin lämmitin30Peilin huurteenpoisto31-32DC-muunnin/LED-näyttö/
sähkölämmitin/ilmastointi/
hehkutulppien ohjain33Murtovaroitus34Äänitorvi35Tavaratilan virtapistoke

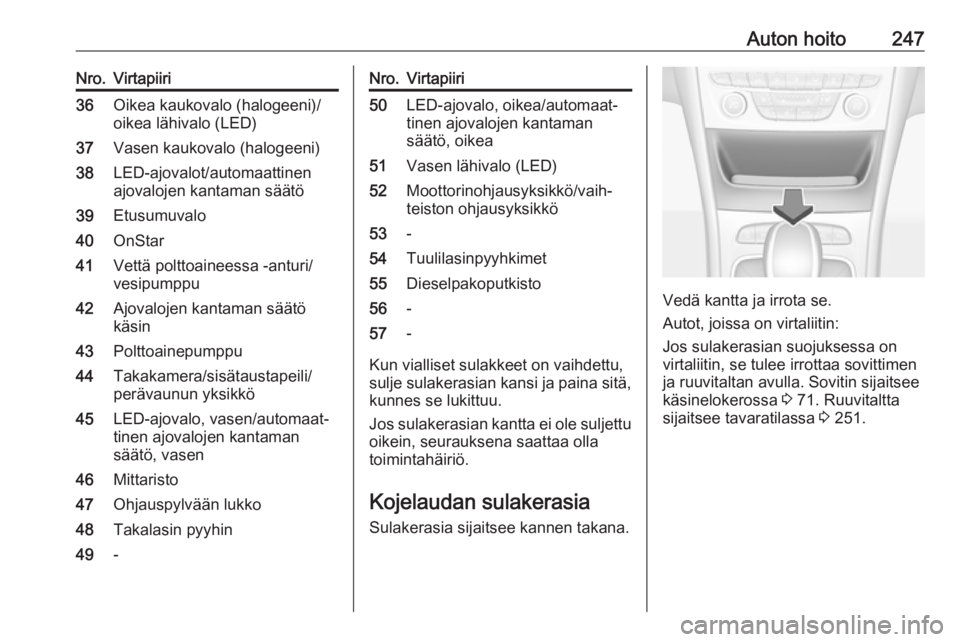

Auton hoito247Nro.Virtapiiri36Oikea kaukovalo (halogeeni)/
oikea lähivalo (LED)37Vasen kaukovalo (halogeeni)38LED-ajovalot/automaattinen
ajovalojen kantaman säätö39Etusumuvalo40OnStar41Vettä polttoaineessa -anturi/
vesipumppu42Ajovalojen kantaman säätö
käsin43Polttoainepumppu44Takakamera/sisätaustapeili/
perävaunun yksikkö45LED-ajovalo, vasen/automaat‐
tinen ajovalojen kantaman
säätö, vasen46Mittaristo47Ohjauspylvään lukko48Takalasin pyyhin49-Nro.Virtapiiri50LED-ajovalo, oikea/automaat‐
tinen ajovalojen kantaman
säätö, oikea51Vasen lähivalo (LED)52Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö53-54Tuulilasinpyyhkimet55Dieselpakoputkisto56-57-
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kannen takana.
Vedä kantta ja irrota se.
Autot, joissa on virtaliitin:
Jos sulakerasian suojuksessa on
virtaliitin, se tulee irrottaa sovittimen
ja ruuvitaltan avulla. Sovitin sijaitsee
käsinelokerossa 3 71. Ruuvitaltta
sijaitsee tavaratilassa 3 251.

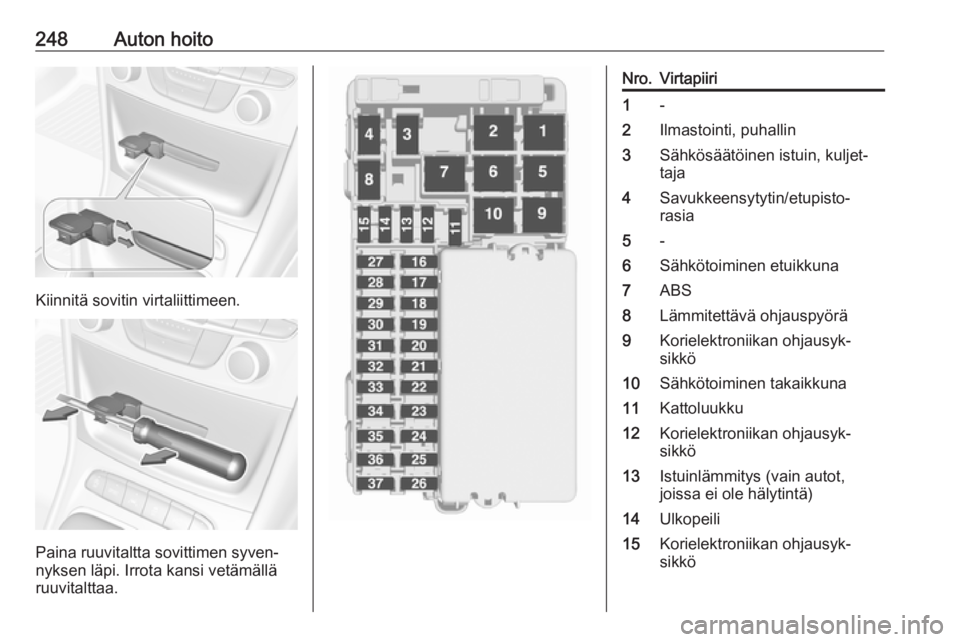

248Auton hoito
Kiinnitä sovitin virtaliittimeen.
Paina ruuvitaltta sovittimen syven‐
nyksen läpi. Irrota kansi vetämällä
ruuvitalttaa.
Nro.Virtapiiri1-2Ilmastointi, puhallin3Sähkösäätöinen istuin, kuljet‐
taja4Savukkeensytytin/etupisto‐
rasia5-6Sähkötoiminen etuikkuna7ABS8Lämmitettävä ohjauspyörä9Korielektroniikan ohjausyk‐
sikkö10Sähkötoiminen takaikkuna11Kattoluukku12Korielektroniikan ohjausyk‐
sikkö13Istuinlämmitys (vain autot,
joissa ei ole hälytintä)14Ulkopeili15Korielektroniikan ohjausyk‐
sikkö
