Näidikud ja juhtseadised99

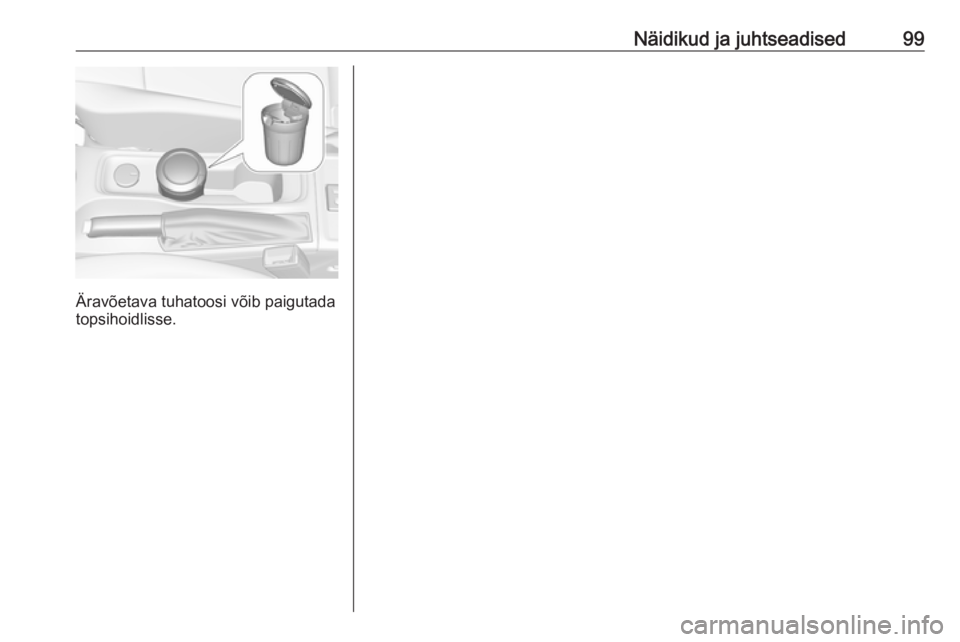

Äravõetava tuhatoosi võib paigutada
topsihoidlisse.

100Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Olenevalt versioonist on saadaval kaks näidikuplokki:

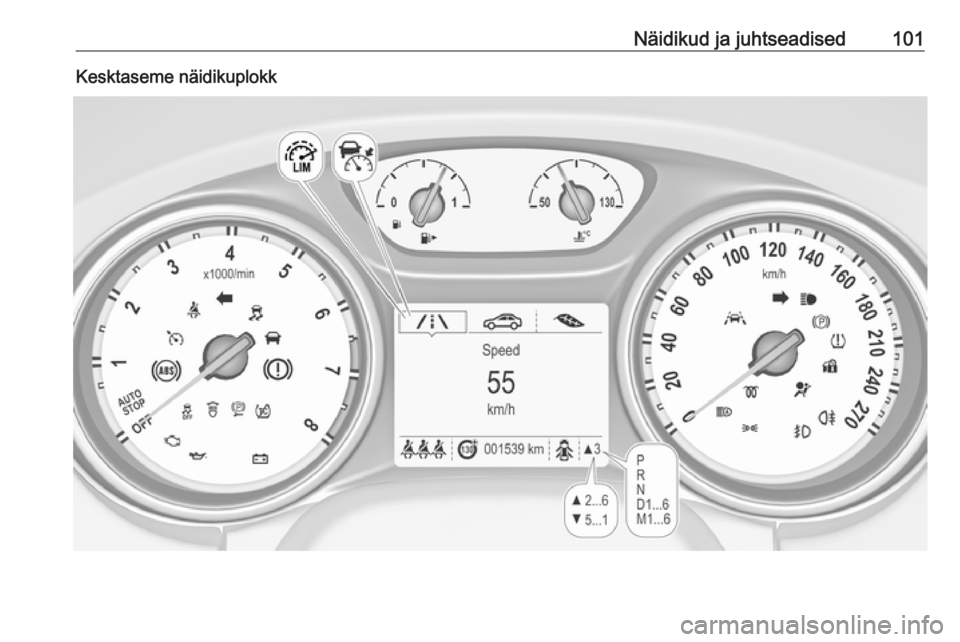

Näidikud ja juhtseadised101Kesktaseme näidikuplokk

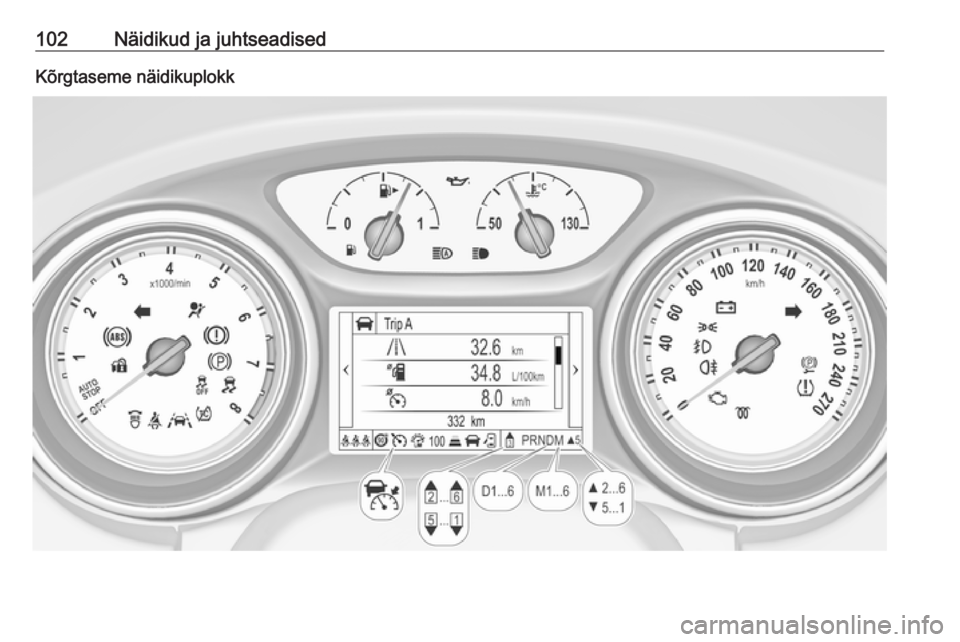

102Näidikud ja juhtseadisedKõrgtaseme näidikuplokk

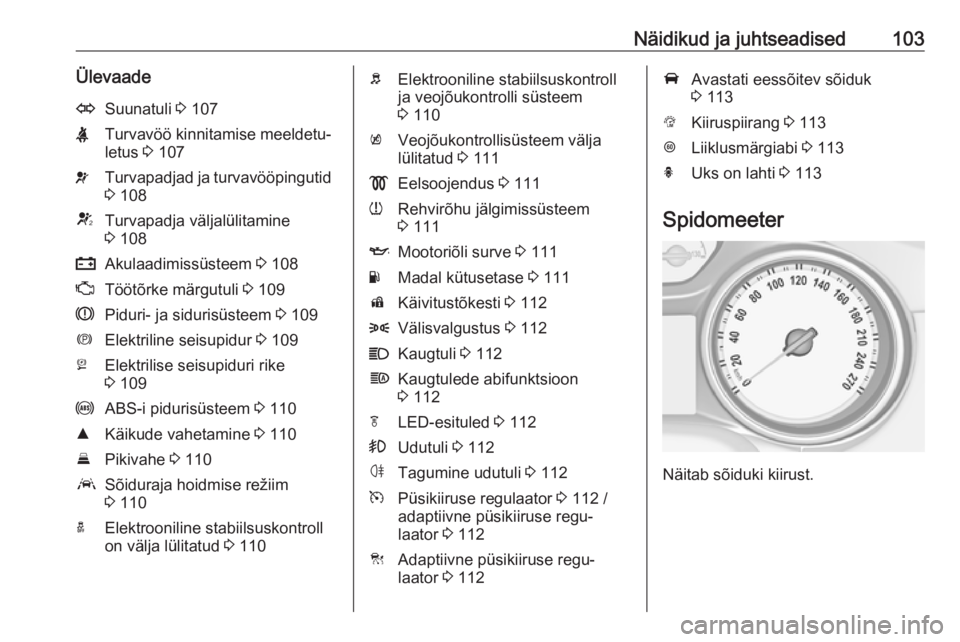

Näidikud ja juhtseadised103ÜlevaadeOSuunatuli 3 107XTurvavöö kinnitamise meeldetu‐
letus 3 107vTurvapadjad ja turvavööpingutid
3 108VTurvapadja väljalülitamine
3 108pAkulaadimissüsteem 3 108ZTöötõrke märgutuli 3 109RPiduri- ja sidurisüsteem 3 109mElektriline seisupidur 3 109jElektrilise seisupiduri rike
3 109uABS-i pidurisüsteem 3 110RKäikude vahetamine 3 110EPikivahe 3 110aSõiduraja hoidmise režiim
3 110aElektrooniline stabiilsuskontroll
on välja lülitatud 3 110bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 110kVeojõukontrollisüsteem välja
lülitatud 3 111!Eelsoojendus 3 111wRehvirõhu jälgimissüsteem
3 111IMootoriõli surve 3 111YMadal kütusetase 3 111dKäivitustõkesti 3 1128Välisvalgustus 3 112CKaugtuli 3 112fKaugtulede abifunktsioon
3 112fLED-esituled 3 112>Udutuli 3 112øTagumine udutuli 3 112mPüsikiiruse regulaator 3 112 /
adaptiivne püsikiiruse regu‐
laator 3 112CAdaptiivne püsikiiruse regu‐
laator 3 112AAvastati eessõitev sõiduk
3 113LKiiruspiirang 3 113LLiiklusmärgiabi 3 113hUks on lahti 3 113
Spidomeeter
Näitab sõiduki kiirust.

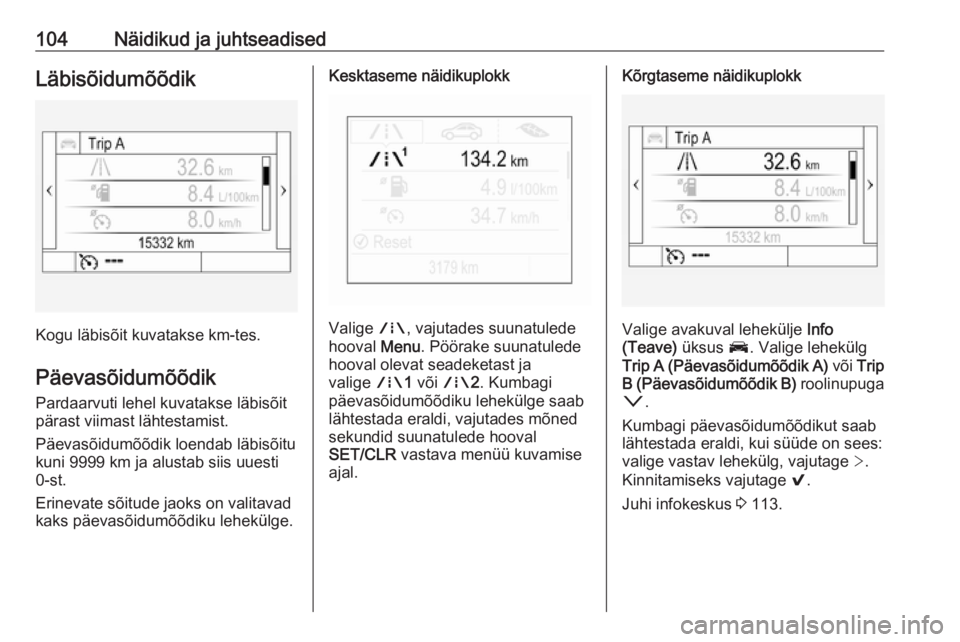

104Näidikud ja juhtseadisedLäbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Pardaarvuti lehel kuvatakse läbisõit
pärast viimast lähtestamist.
Päevasõidumõõdik loendab läbisõitu kuni 9999 km ja alustab siis uuesti
0-st.
Erinevate sõitude jaoks on valitavad
kaks päevasõidumõõdiku lehekülge.
Kesktaseme näidikuplokk
Valige ;, vajutades suunatulede
hooval Menu. Pöörake suunatulede
hooval olevat seadeketast ja
valige ;1 või ;2. Kumbagi
päevasõidumõõdiku lehekülge saab
lähtestada eraldi, vajutades mõned
sekundid suunatulede hooval
SET/CLR vastava menüü kuvamise
ajal.
Kõrgtaseme näidikuplokk
Valige avakuval lehekülje Info
(Teave) üksus J. Valige lehekülg
Trip A (Päevasõidumõõdik A) või Trip
B (Päevasõidumõõdik B) roolinupuga
o .
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage >.
Kinnitamiseks vajutage 9.
Juhi infokeskus 3 113.

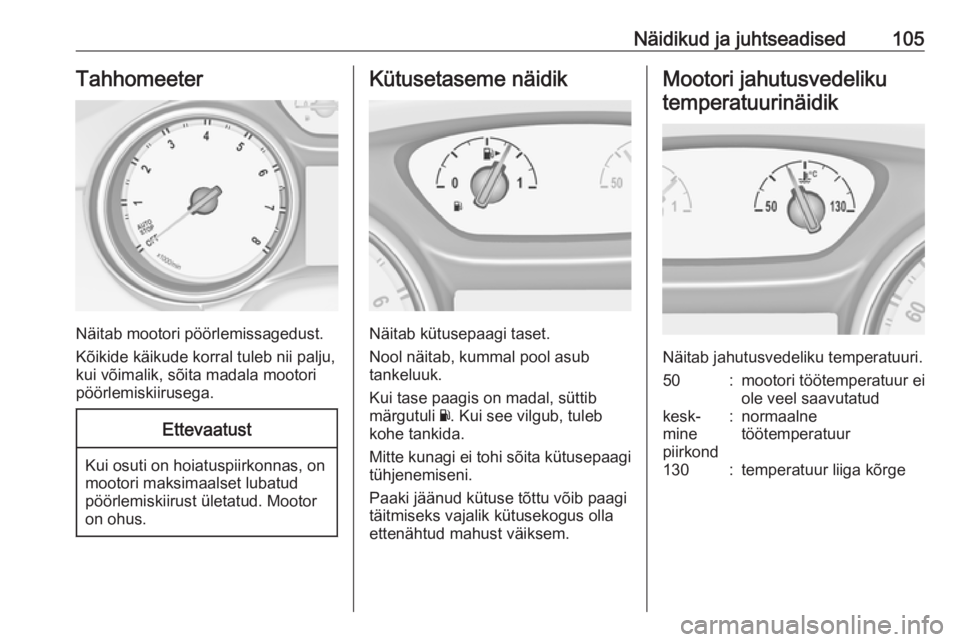

Näidikud ja juhtseadised105Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusepaagi taset.
Nool näitab, kummal pool asub
tankeluuk.
Kui tase paagis on madal, süttib
märgutuli Y. Kui see vilgub, tuleb
kohe tankida.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50:mootori töötemperatuur ei
ole veel saavutatudkesk‐
mine
piirkond:normaalne
töötemperatuur130:temperatuur liiga kõrge

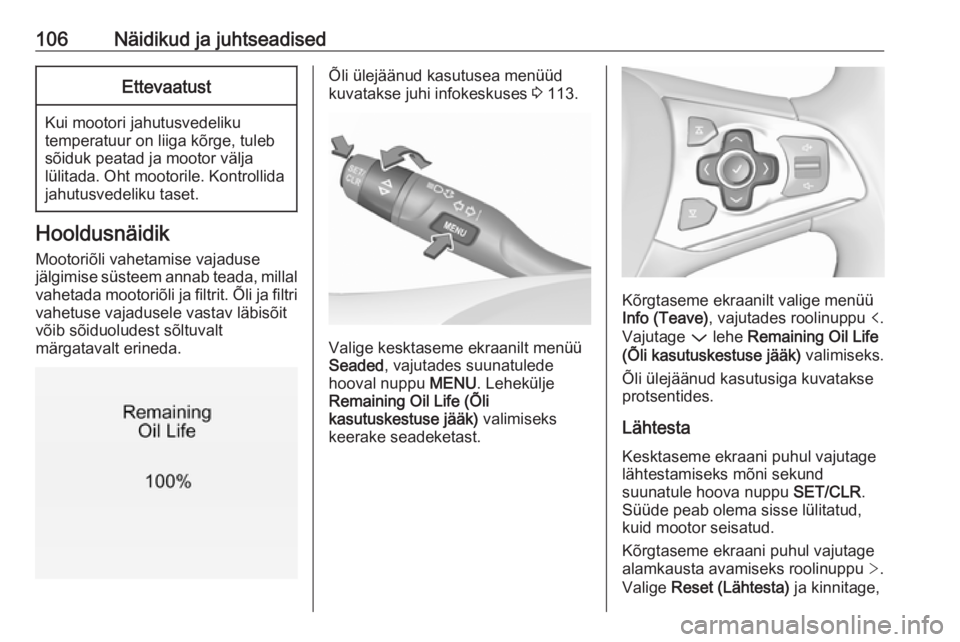

106Näidikud ja juhtseadisedEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 113.
Valige kesktaseme ekraanilt menüü
Seaded , vajutades suunatulede
hooval nuppu MENU. Lehekülje
Remaining Oil Life (Õli
kasutuskestuse jääk) valimiseks
keerake seadeketast.
Kõrgtaseme ekraanilt valige menüü
Info (Teave) , vajutades roolinuppu p.
Vajutage P lehe Remaining Oil Life
(Õli kasutuskestuse jääk) valimiseks.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Kesktaseme ekraani puhul vajutage
lähtestamiseks mõni sekund
suunatule hoova nuppu SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kõrgtaseme ekraani puhul vajutage alamkausta avamiseks roolinuppu >.
Valige Reset (Lähtesta) ja kinnitage,

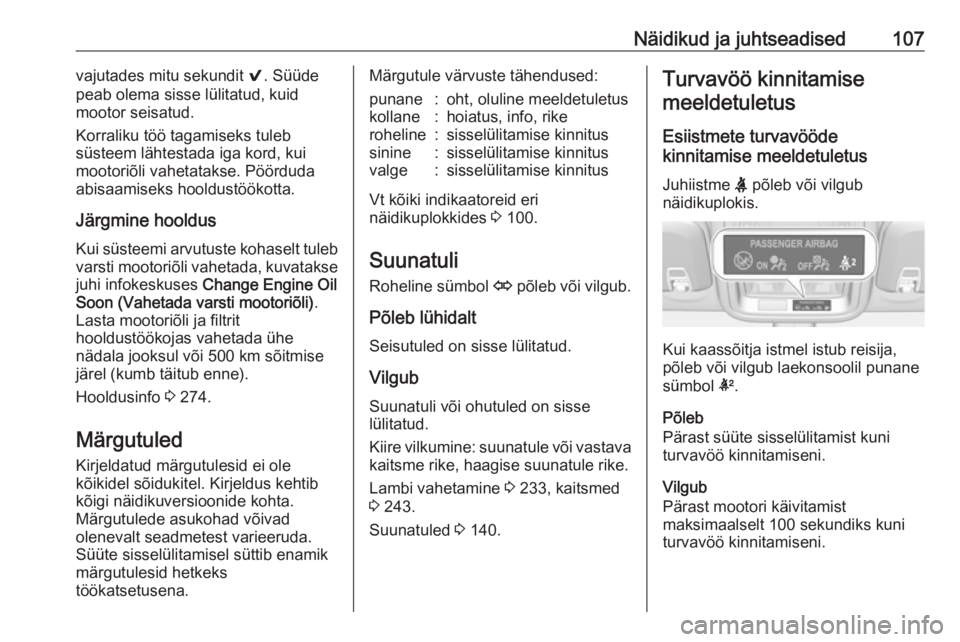

Näidikud ja juhtseadised107vajutades mitu sekundit 9. Süüde
peab olema sisse lülitatud, kuid
mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb varsti mootoriõli vahetada, kuvatakse
juhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 274.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 100.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 233, kaitsmed
3 243.
Suunatuled 3 140.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija,
põleb või vilgub laekonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.

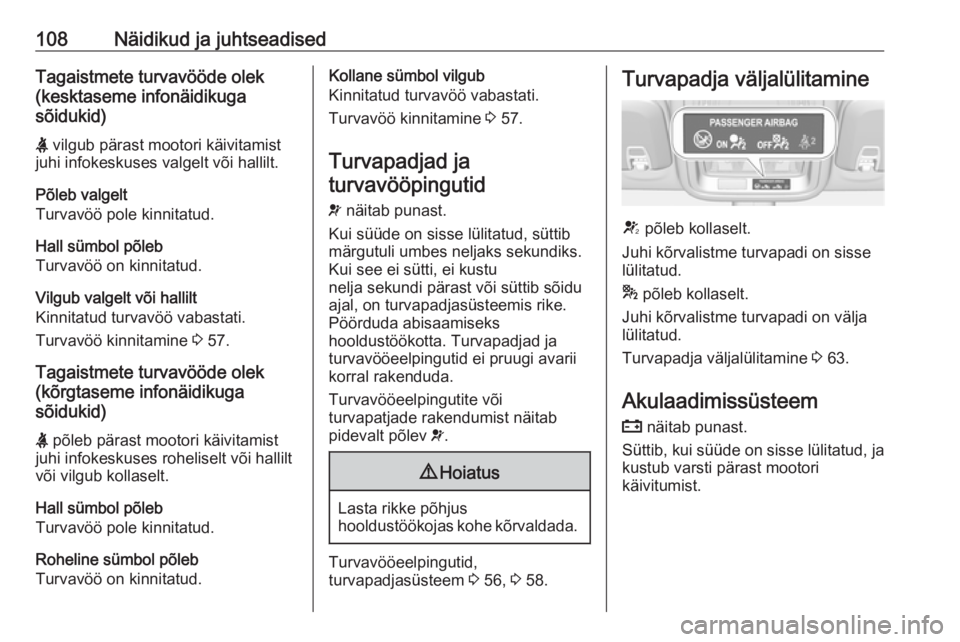

108Näidikud ja juhtseadisedTagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 57.
Turvapadjad ja
turvavööpingutid
v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks. Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks
hooldustöökotta. Turvapadjad ja
turvavööeelpingutid ei pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 56, 3 58.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 63.
Akulaadimissüsteem p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
