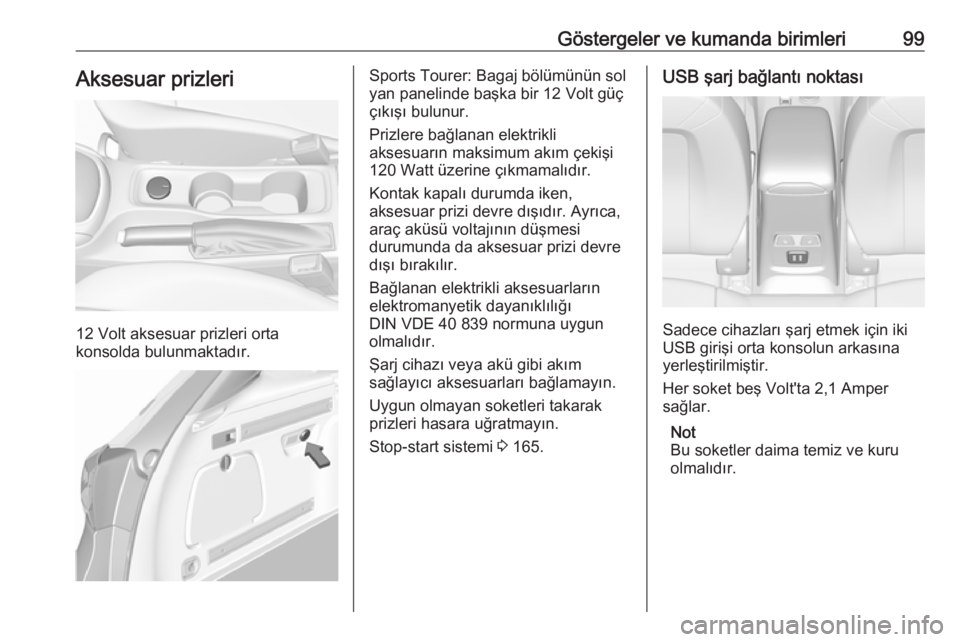

Göstergeler ve kumanda birimleri99Aksesuar prizleri
12 Volt aksesuar prizleri orta
konsolda bulunmaktadır.
Sports Tourer: Bagaj bölümünün sol
yan panelinde başka bir 12 Volt güç
çıkışı bulunur.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapalı durumda iken,
aksesuar prizi devre dışıdır. Ayrıca,
araç aküsü voltajının düşmesi
durumunda da aksesuar prizi devre
dışı bırakılır.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 165.USB şarj bağlantı noktası
Sadece cihazları şarj etmek için iki
USB girişi orta konsolun arkasına
yerleştirilmiştir.
Her soket beş Volt'ta 2,1 Amper sağlar.
Not
Bu soketler daima temiz ve kuru
olmalıdır.

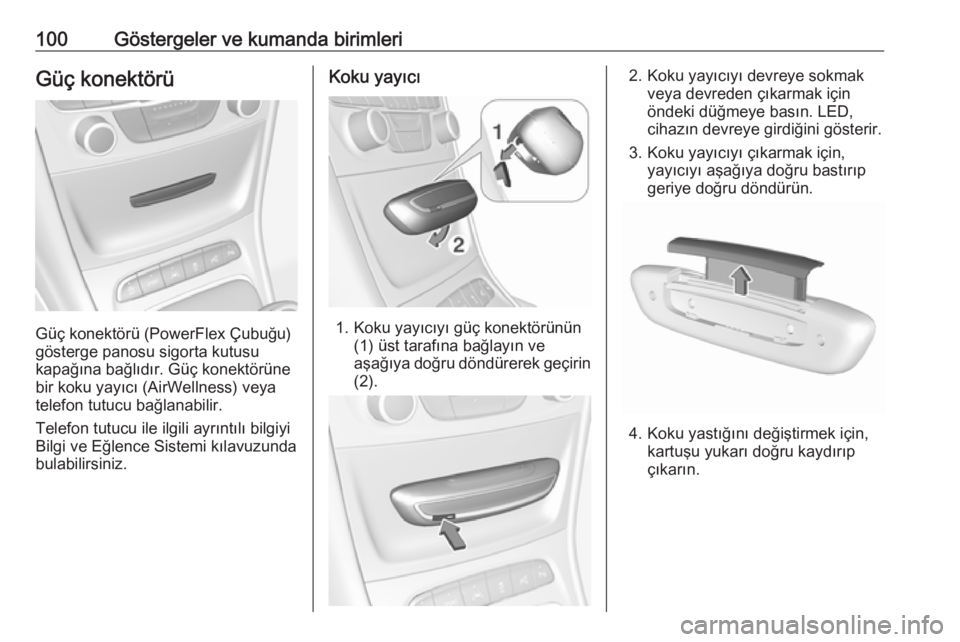

100Göstergeler ve kumanda birimleriGüç konektörü
Güç konektörü (PowerFlex Çubuğu)
gösterge panosu sigorta kutusu
kapağına bağlıdır. Güç konektörüne
bir koku yayıcı (AirWellness) veya
telefon tutucu bağlanabilir.
Telefon tutucu ile ilgili ayrıntılı bilgiyi Bilgi ve Eğlence Sistemi kılavuzunda
bulabilirsiniz.
Koku yayıcı
1. Koku yayıcıyı güç konektörünün (1) üst tarafına bağlayın ve
aşağıya doğru döndürerek geçirin
(2).
2. Koku yayıcıyı devreye sokmak veya devreden çıkarmak için
öndeki düğmeye basın. LED,
cihazın devreye girdiğini gösterir.
3. Koku yayıcıyı çıkarmak için, yayıcıyı aşağıya doğru bastırıp
geriye doğru döndürün.
4. Koku yastığını değiştirmek için, kartuşu yukarı doğru kaydırıp
çıkarın.

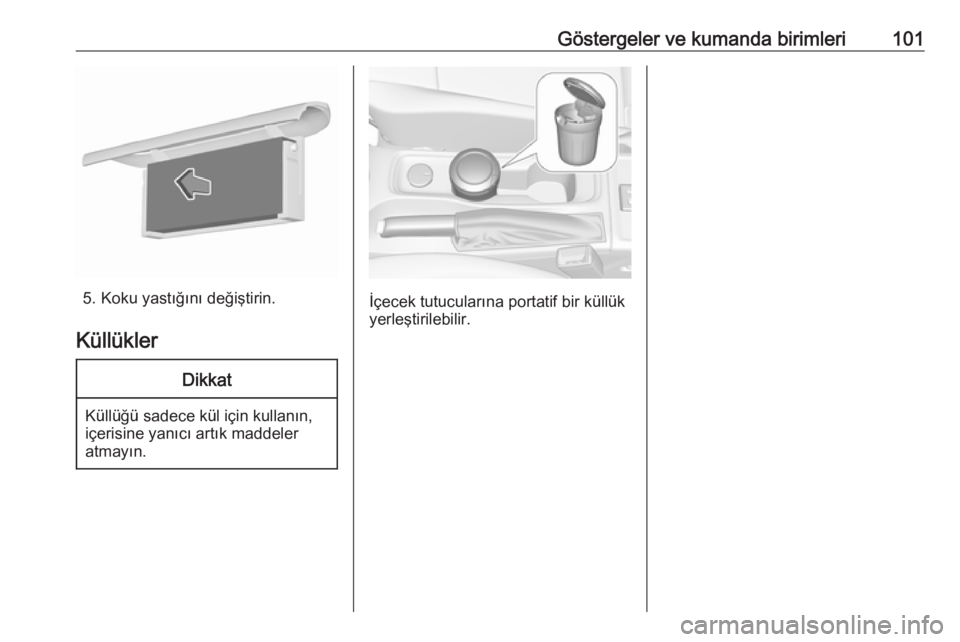

Göstergeler ve kumanda birimleri101
5. Koku yastığını değiştirin.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
İçecek tutucularına portatif bir küllük
yerleştirilebilir.

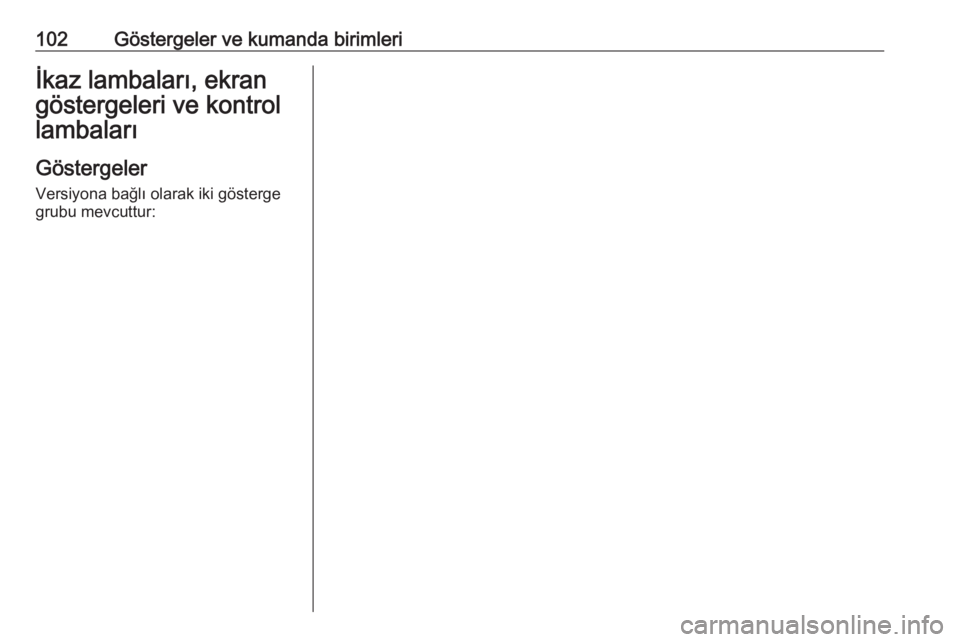

102Göstergeler ve kumanda birimleriİkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Versiyona bağlı olarak iki gösterge
grubu mevcuttur:

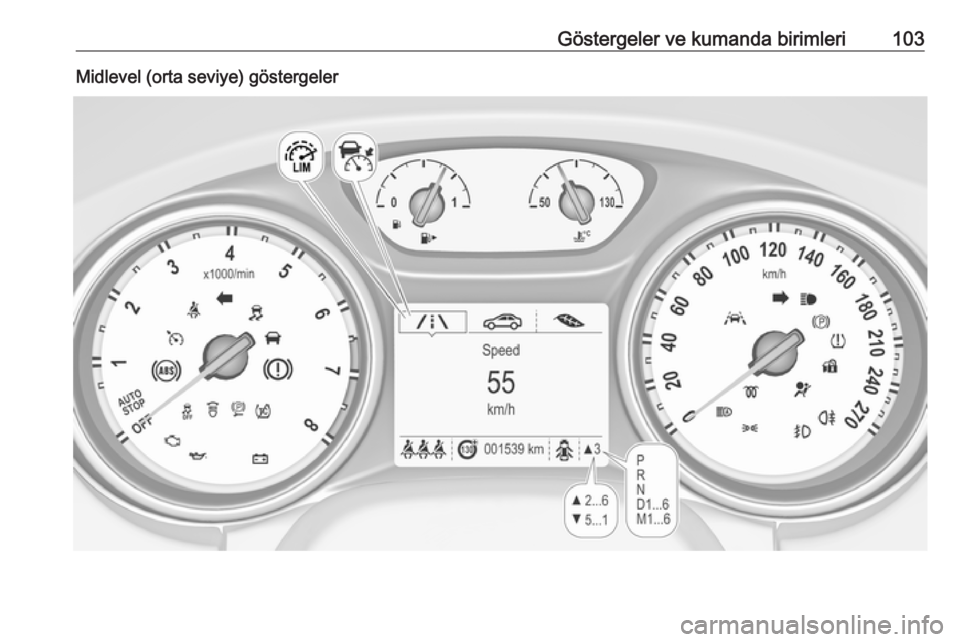

Göstergeler ve kumanda birimleri103Midlevel (orta seviye) göstergeler

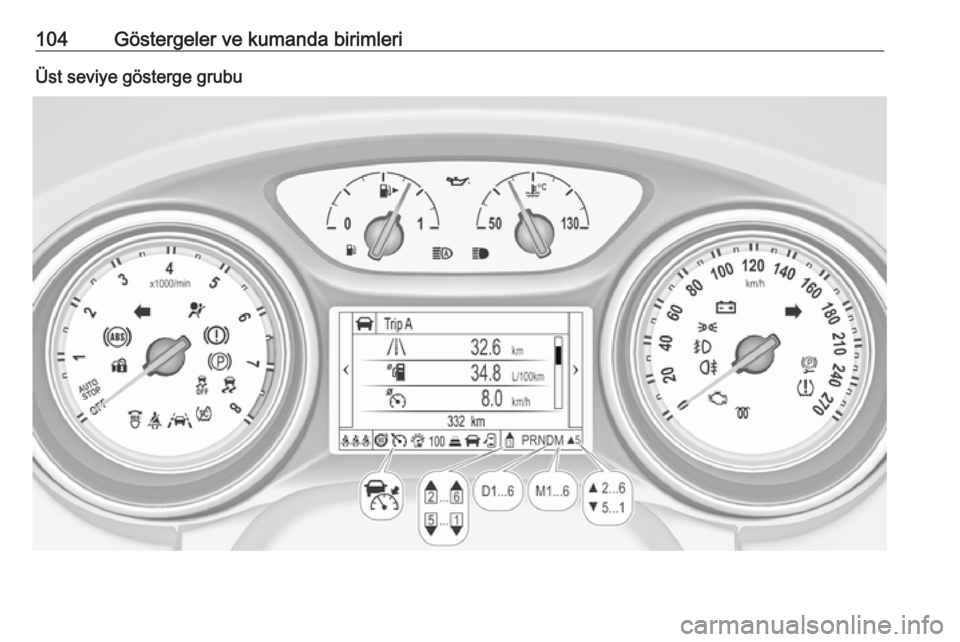

104Göstergeler ve kumanda birimleriÜst seviye gösterge grubu

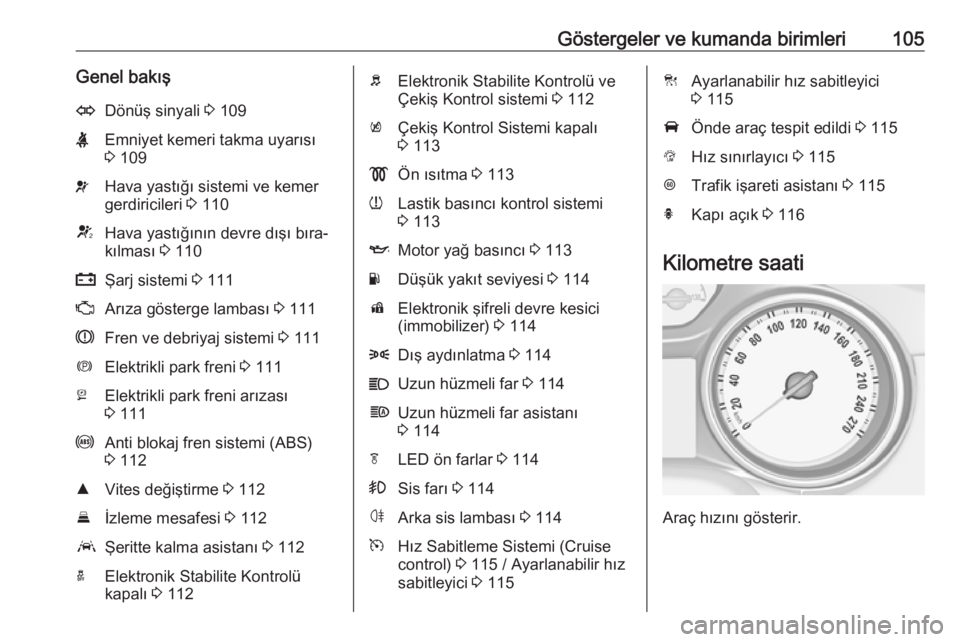

Göstergeler ve kumanda birimleri105Genel bakışODönüş sinyali 3 109XEmniyet kemeri takma uyarısı
3 109vHava yastığı sistemi ve kemer
gerdiricileri 3 110VHava yastığının devre dışı bıra‐
kılması 3 110pŞarj sistemi 3 111ZArıza gösterge lambası 3 111RFren ve debriyaj sistemi 3 111mElektrikli park freni 3 111jElektrikli park freni arızası
3 111uAnti blokaj fren sistemi (ABS)
3 112RVites değiştirme 3 112Eİzleme mesafesi 3 112aŞeritte kalma asistanı 3 112aElektronik Stabilite Kontrolü
kapalı 3 112bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 112kÇekiş Kontrol Sistemi kapalı
3 113!Ön ısıtma 3 113wLastik basıncı kontrol sistemi
3 113IMotor yağ basıncı 3 113YDüşük yakıt seviyesi 3 114dElektronik şifreli devre kesici
(immobilizer) 3 1148Dış aydınlatma 3 114CUzun hüzmeli far 3 114fUzun hüzmeli far asistanı
3 114fLED ön farlar 3 114>Sis farı 3 114øArka sis lambası 3 114mHız Sabitleme Sistemi (Cruise
control) 3 115 / Ayarlanabilir hız
sabitleyici 3 115CAyarlanabilir hız sabitleyici
3 115AÖnde araç tespit edildi 3 115LHız sınırlayıcı 3 115LTrafik işareti asistanı 3 115hKapı açık 3 116
Kilometre saati
Araç hızını gösterir.

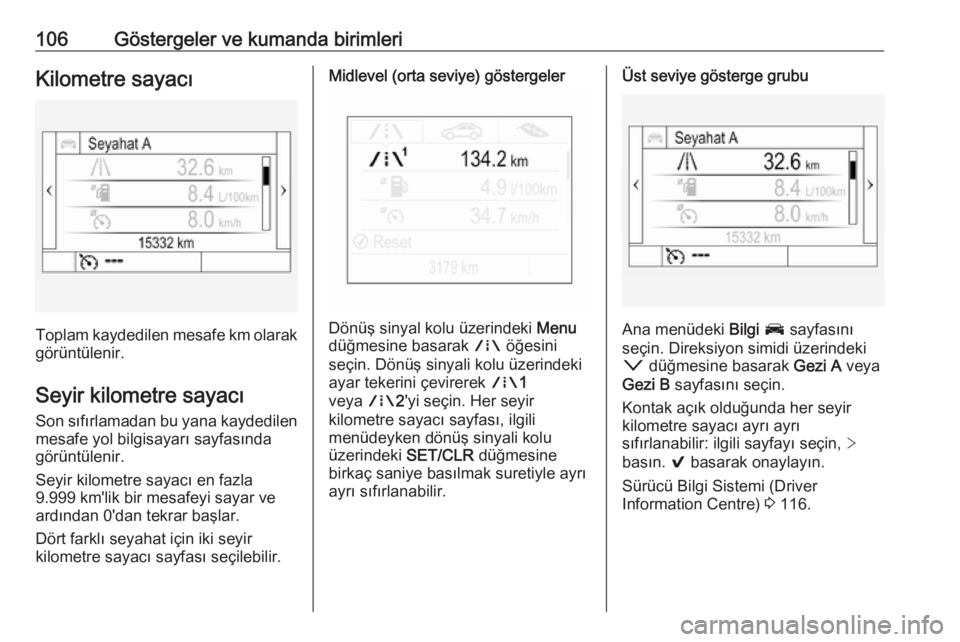

106Göstergeler ve kumanda birimleriKilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen mesafe yol bilgisayarı sayfasında
görüntülenir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Dört farklı seyahat için iki seyir
kilometre sayacı sayfası seçilebilir.
Midlevel (orta seviye) göstergeler
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak ; öğesini
seçin. Dönüş sinyali kolu üzerindeki ayar tekerini çevirerek ;1
veya ;2'yi seçin. Her seyir
kilometre sayacı sayfası, ilgili
menüdeyken dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
birkaç saniye basılmak suretiyle ayrı
ayrı sıfırlanabilir.
Üst seviye gösterge grubu
Ana menüdeki Bilgi J sayfasını
seçin. Direksiyon simidi üzerindeki
o düğmesine basarak Gezi A veya
Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 116.

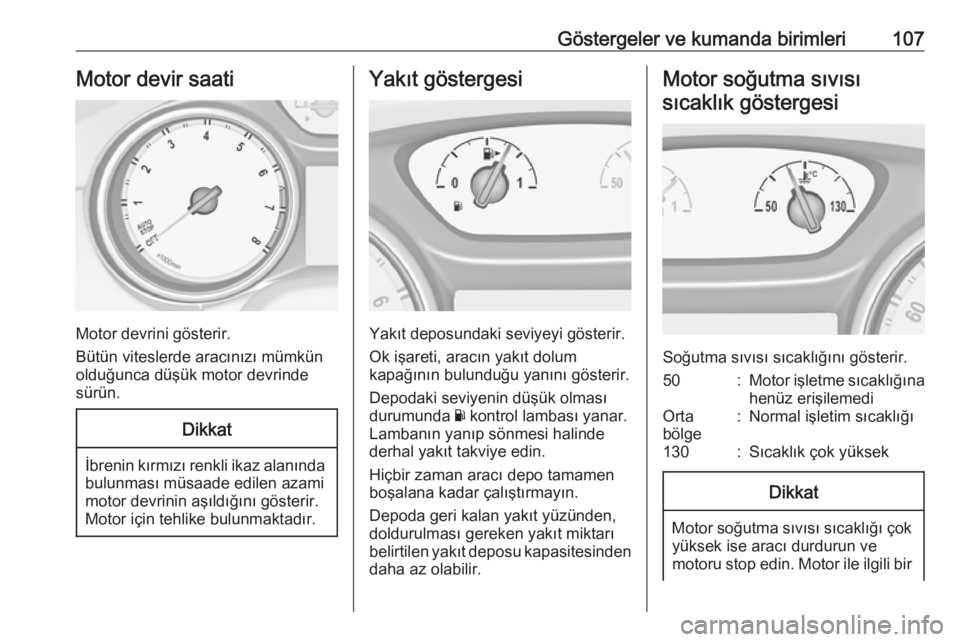

Göstergeler ve kumanda birimleri107Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
50:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığı130:Sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir

108Göstergeler ve kumanda birimleritehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.

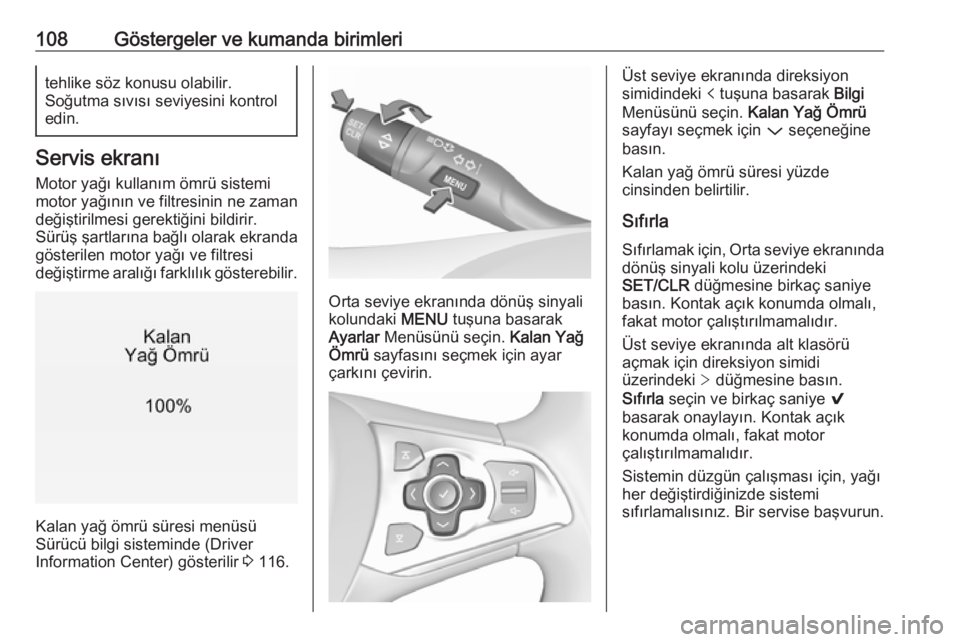

Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 116.
Orta seviye ekranında dönüş sinyali
kolundaki MENU tuşuna basarak
Ayarlar Menüsünü seçin. Kalan Yağ
Ömrü sayfasını seçmek için ayar
çarkını çevirin.
Üst seviye ekranında direksiyon
simidindeki p tuşuna basarak Bilgi
Menüsünü seçin. Kalan Yağ Ömrü
sayfayı seçmek için P seçeneğine
basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla
Sıfırlamak için, Orta seviye ekranında dönüş sinyali kolu üzerindeki
SET/CLR düğmesine birkaç saniye
basın. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Üst seviye ekranında alt klasörü
açmak için direksiyon simidi
üzerindeki > düğmesine basın.
Sıfırla seçin ve birkaç saniye 9
basarak onaylayın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
