Araç bakımı2392. Yaylı tel mandalı sabitlemekulaklarından ileri ve kenara
doğru iterek çıkarın. Yaylı klipsi
aşağıya döndürün.
3. Ampul tutucusunu reflektör yuvasından çıkarıp alın.
4. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
5. Ampul duyunu sokun ve yaylı klipsi takın.
Kapağı takın ve saat yönünde
çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba
LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
Sis lambaları
Ampullere aracın altından erişilebilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.

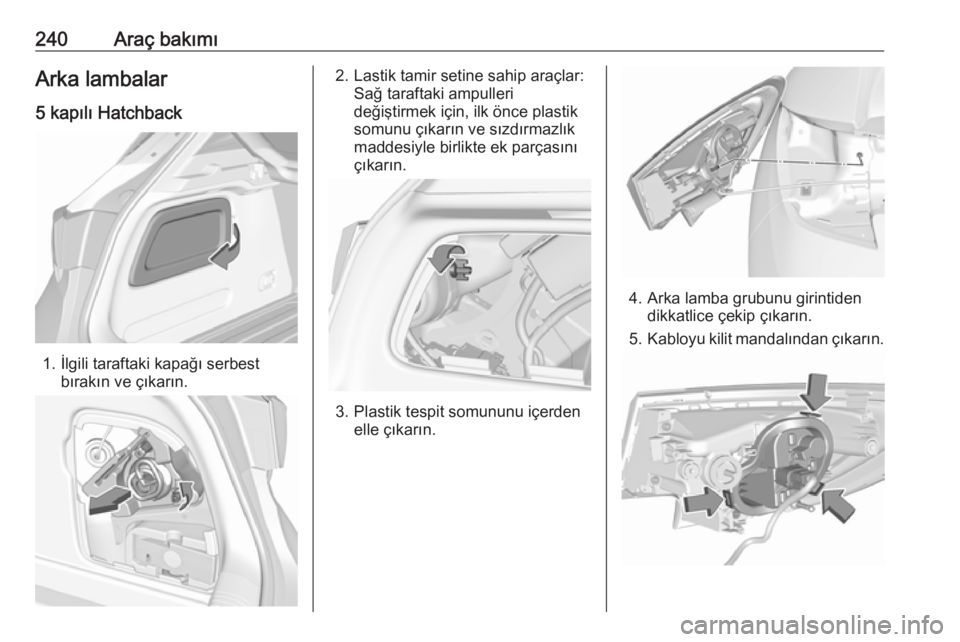

240Araç bakımıArka lambalar
5 kapılı Hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Lastik tamir setine sahip araçlar: Sağ taraftaki ampulleri
değiştirmek için, ilk önce plastik
somunu çıkarın ve sızdırmazlık
maddesiyle birlikte ek parçasını
çıkarın.
3. Plastik tespit somununu içerden elle çıkarın.
4. Arka lamba grubunu girintidendikkatlice çekip çıkarın.
5. Kabloyu kilit mandalından çıkarın.

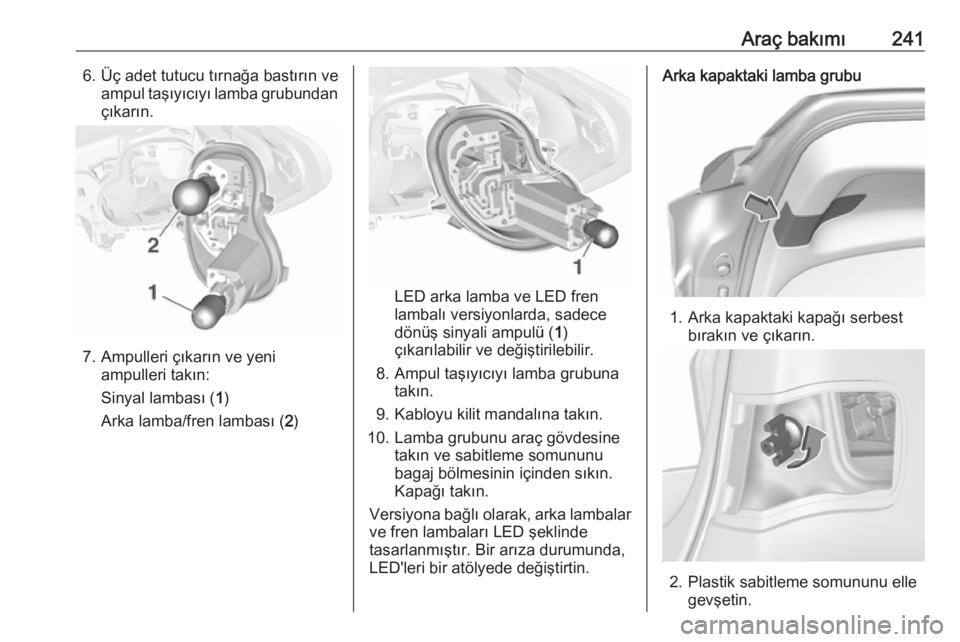

Araç bakımı2416. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundançıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Sinyal lambası ( 1)
Arka lamba/fren lambası ( 2)
LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş sinyali ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

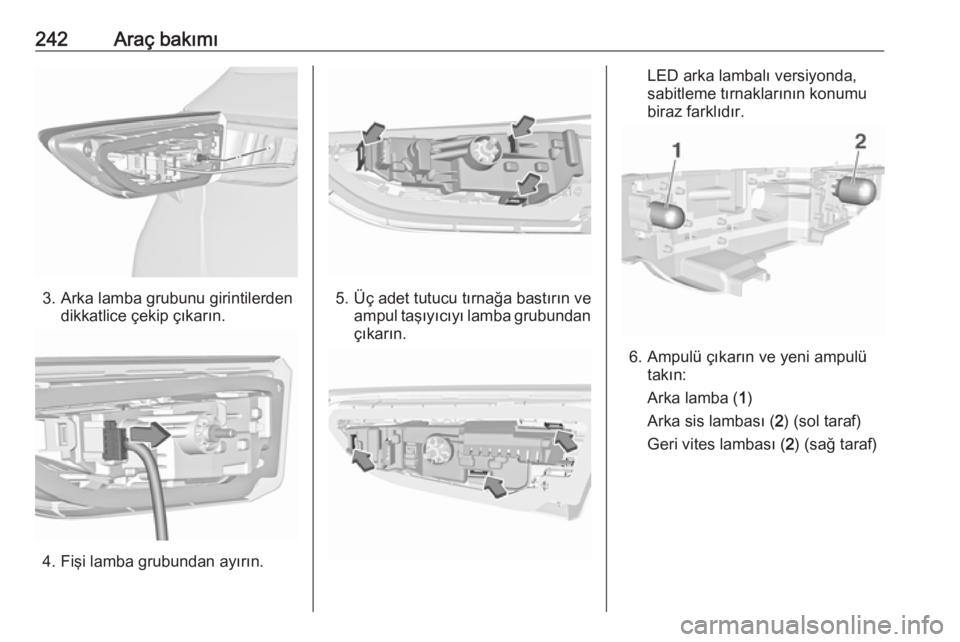

242Araç bakımı
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.
5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:
Arka lamba ( 1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)

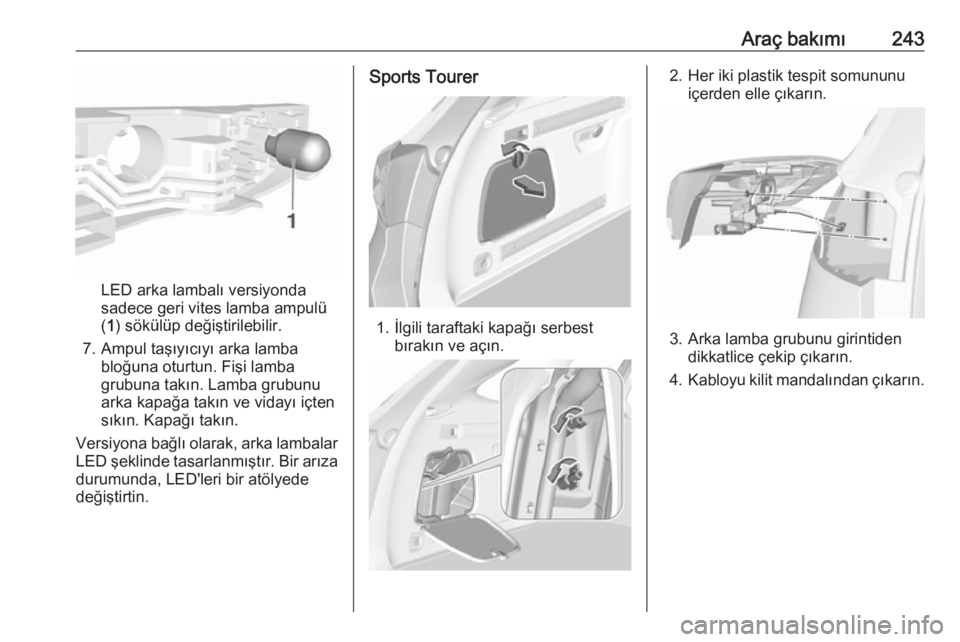

Araç bakımı243
LED arka lambalı versiyonda
sadece geri vites lamba ampulü
( 1 ) sökülüp değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Sports Tourer
1. İlgili taraftaki kapağı serbest bırakın ve açın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintidendikkatlice çekip çıkarın.
4. Kabloyu kilit mandalından çıkarın.

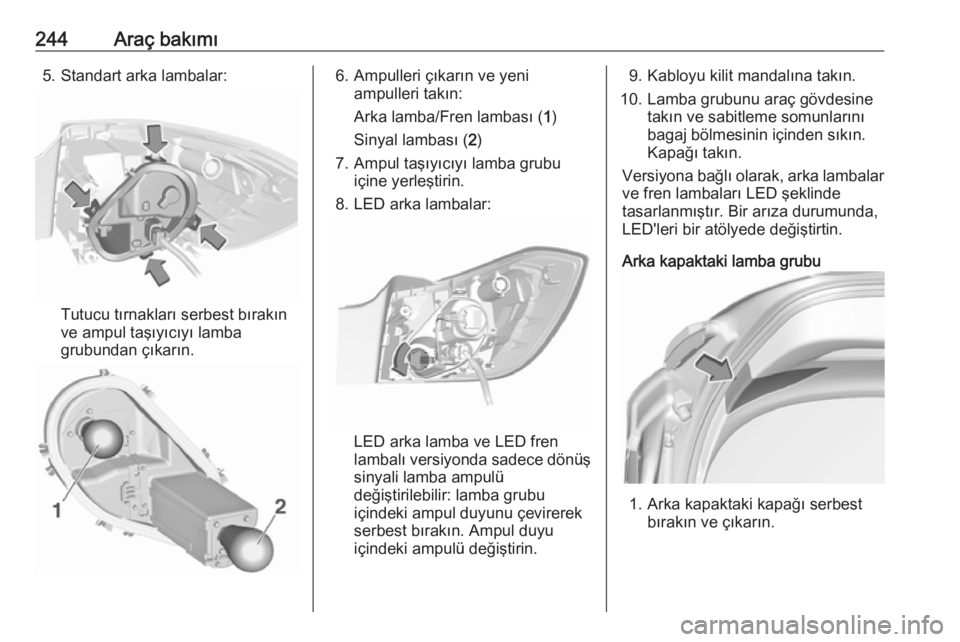

244Araç bakımı5. Standart arka lambalar:
Tutucu tırnakları serbest bırakın
ve ampul taşıyıcıyı lamba
grubundan çıkarın.
6. Ampulleri çıkarın ve yeni ampulleri takın:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.
8. LED arka lambalar:
LED arka lamba ve LED fren
lambalı versiyonda sadece dönüş
sinyali lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu
içindeki ampulü değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.

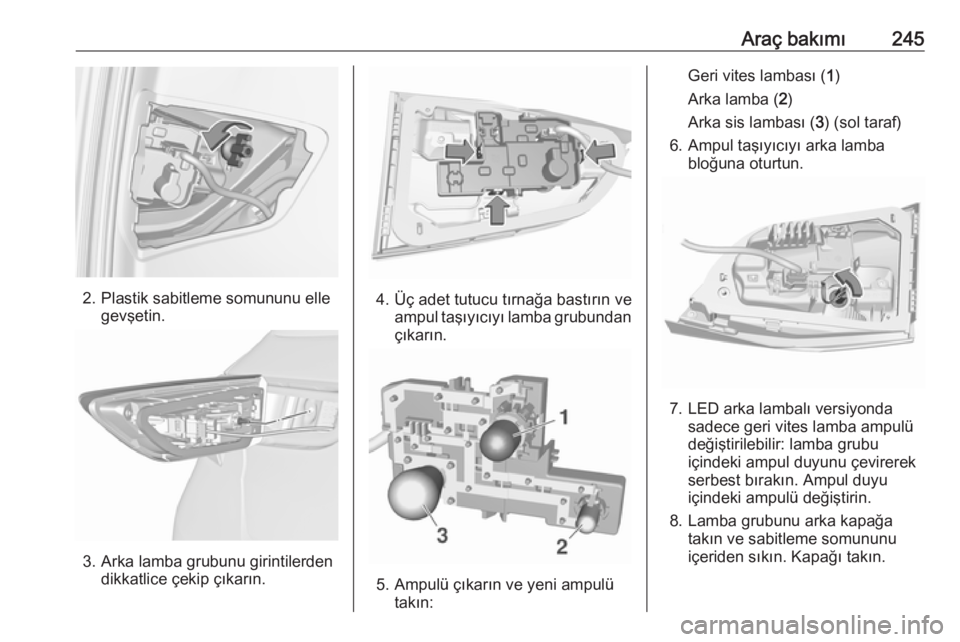

Araç bakımı245
2. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çıkarın ve yeni ampulü takın:
Geri vites lambası ( 1)
Arka lamba ( 2)
Arka sis lambası ( 3) (sol taraf)
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun.
7. LED arka lambalı versiyondasadece geri vites lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu içindeki ampulü değiştirin.
8. Lamba grubunu arka kapağa takın ve sabitleme somununu
içeriden sıkın. Kapağı takın.

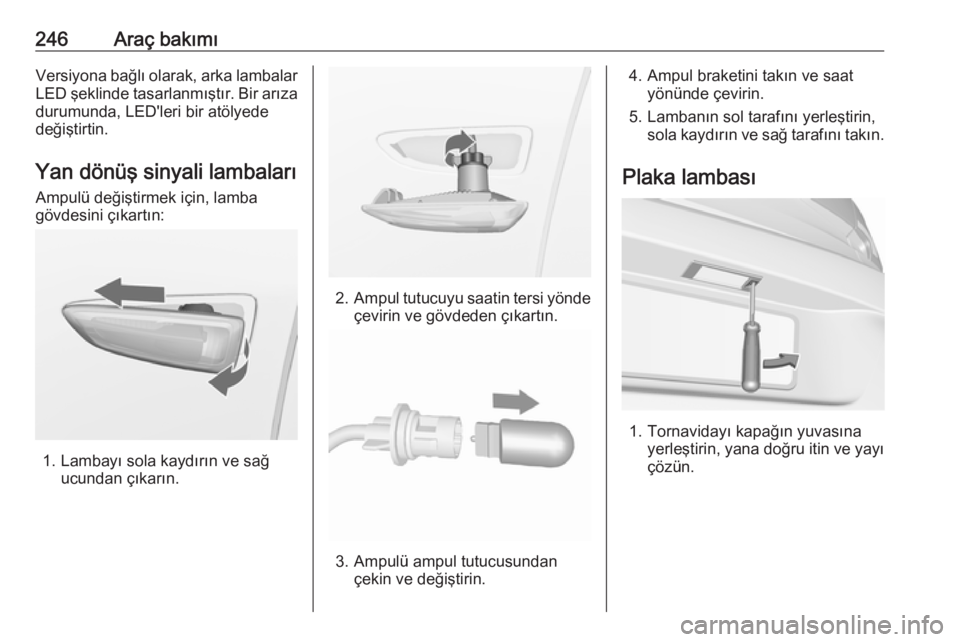

246Araç bakımıVersiyona bağlı olarak, arka lambalarLED şeklinde tasarlanmıştır. Bir arızadurumunda, LED'leri bir atölyede
değiştirtin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

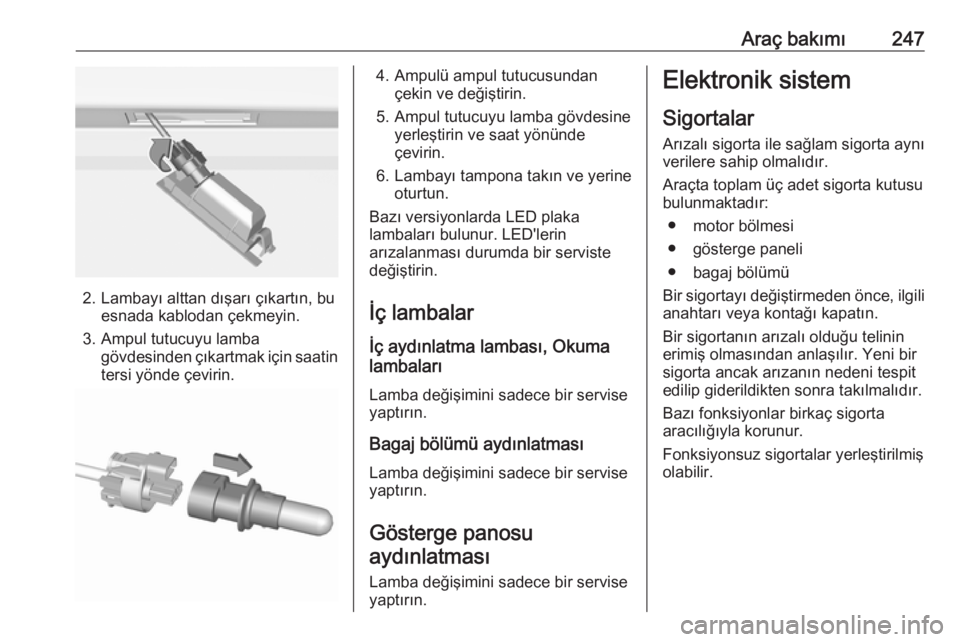

Araç bakımı247
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatin
tersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir serviseyaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.

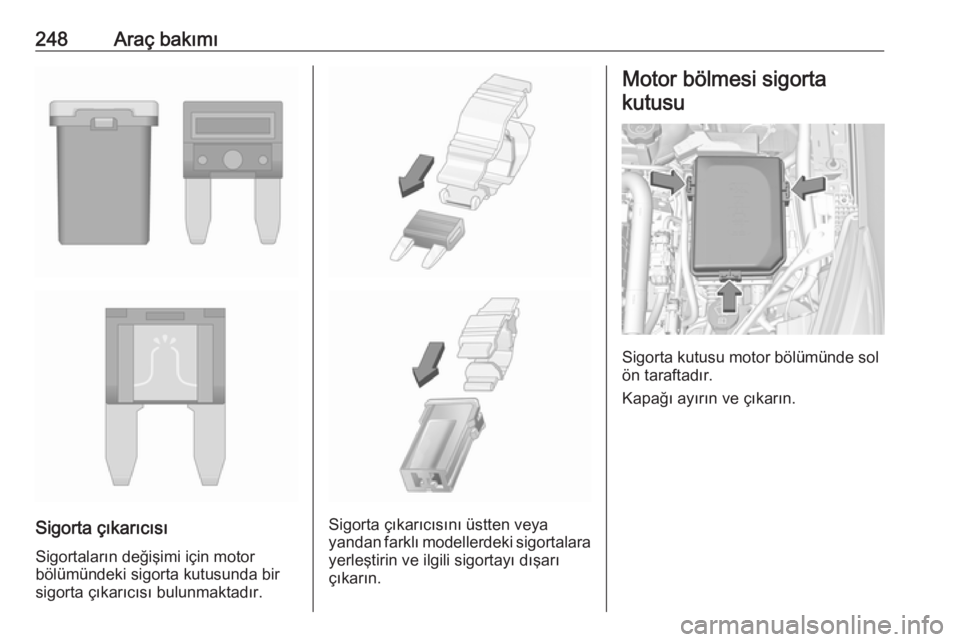

248Araç bakımı
Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
