OPEL ASTRA K 2017 Uporabniški priročnik

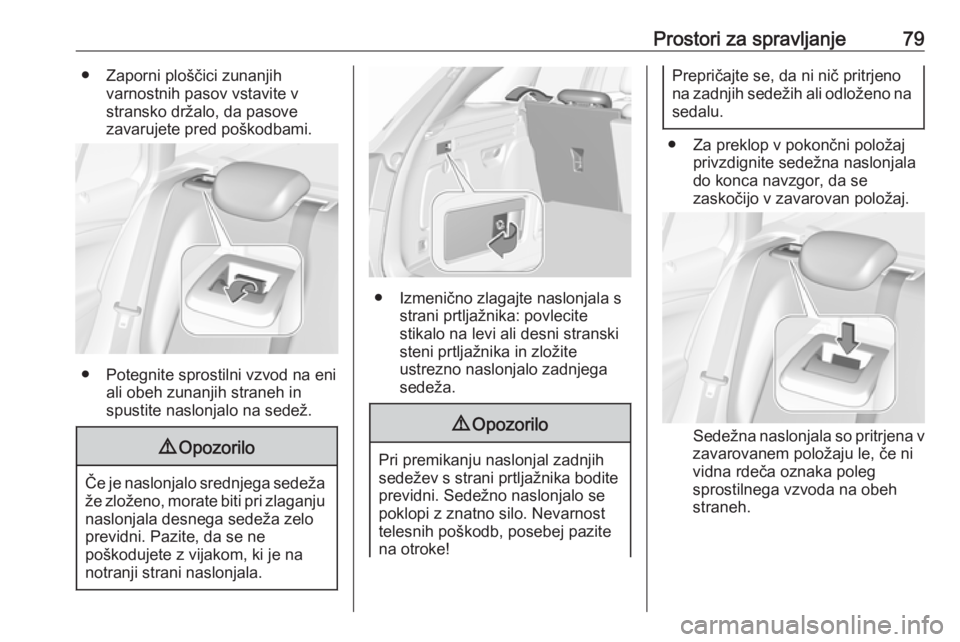

Prostori za spravljanje79● Zaporni ploščici zunanjihvarnostnih pasov vstavite v
stransko držalo, da pasove
zavarujete pred poškodbami.
● Potegnite sprostilni vzvod na eni ali obeh zunanjih straneh in
spustite naslonjalo na sedež.
9 Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.
● Izmenično zlagajte naslonjala s strani prtljažnika: povlecite
stikalo na levi ali desni stranski
steni prtljažnika in zložite
ustrezno naslonjalo zadnjega
sedeža.
9 Opozorilo
Pri premikanju naslonjal zadnjih
sedežev s strani prtljažnika bodite previdni. Sedežno naslonjalo se
poklopi z znatno silo. Nevarnost telesnih poškodb, posebej pazite
na otroke!
Prepričajte se, da ni nič pritrjeno
na zadnjih sedežih ali odloženo na
sedalu.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni
vidna rdeča oznaka poleg
sprostilnega vzvoda na obeh
straneh.

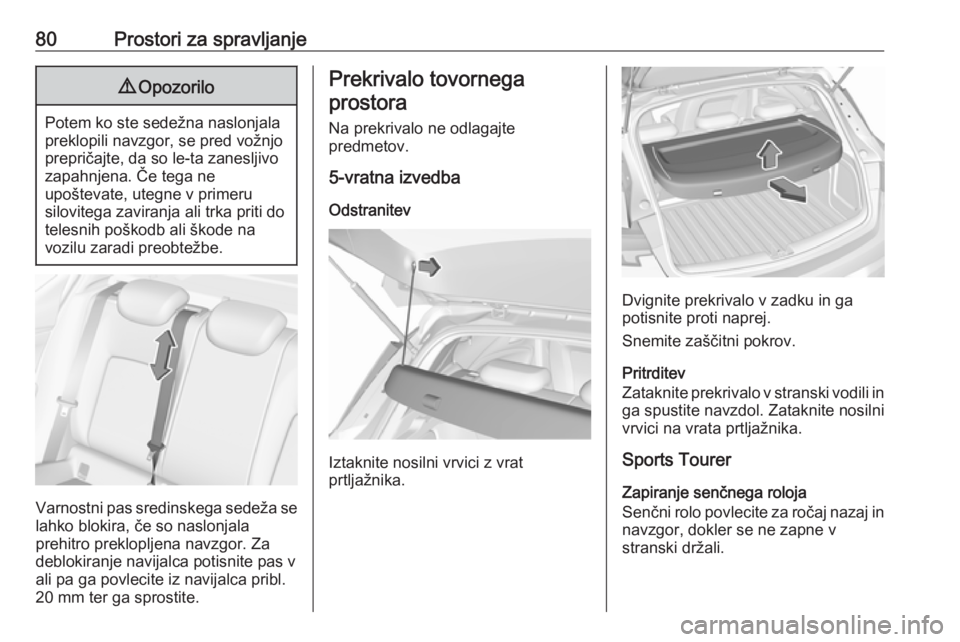

80Prostori za spravljanje9Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
5-vratna izvedba
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer
Zapiranje senčnega roloja
Senčni rolo povlecite za ročaj nazaj in navzgor, dokler se ne zapne v
stranski držali.

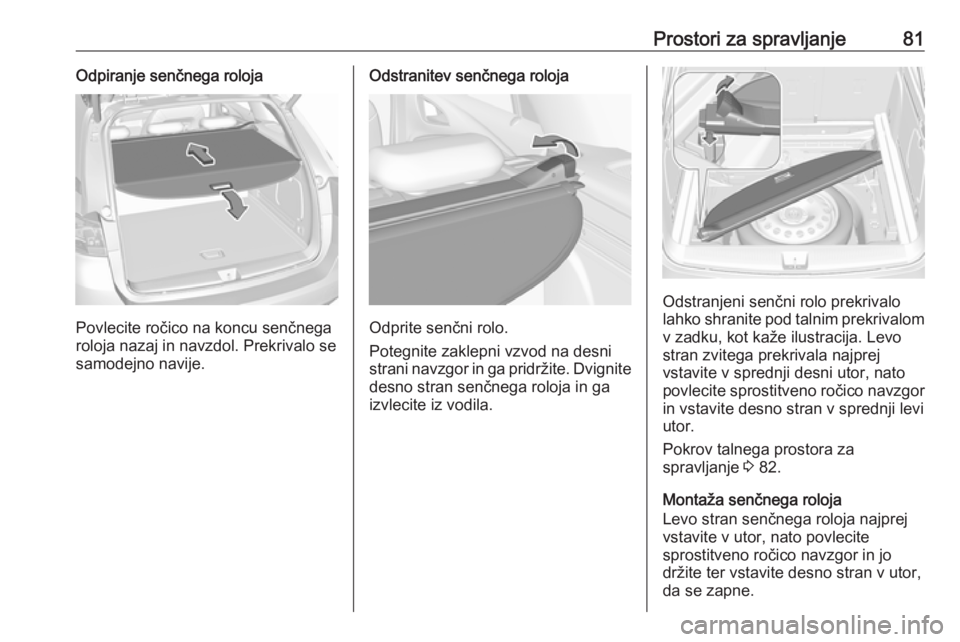

Prostori za spravljanje81Odpiranje senčnega roloja
Povlecite ročico na koncu senčnega
roloja nazaj in navzdol. Prekrivalo se
samodejno navije.
Odstranitev senčnega roloja
Odprite senčni rolo.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran senčnega roloja in ga
izvlecite iz vodila.
Odstranjeni senčni rolo prekrivalo
lahko shranite pod talnim prekrivalom v zadku, kot kaže ilustracija. Levo
stran zvitega prekrivala najprej
vstavite v sprednji desni utor, nato
povlecite sprostitveno ročico navzgor
in vstavite desno stran v sprednji levi
utor.
Pokrov talnega prostora za
spravljanje 3 82.
Montaža senčnega roloja
Levo stran senčnega roloja najprej
vstavite v utor, nato povlecite
sprostitveno ročico navzgor in jo
držite ter vstavite desno stran v utor,
da se zapne.

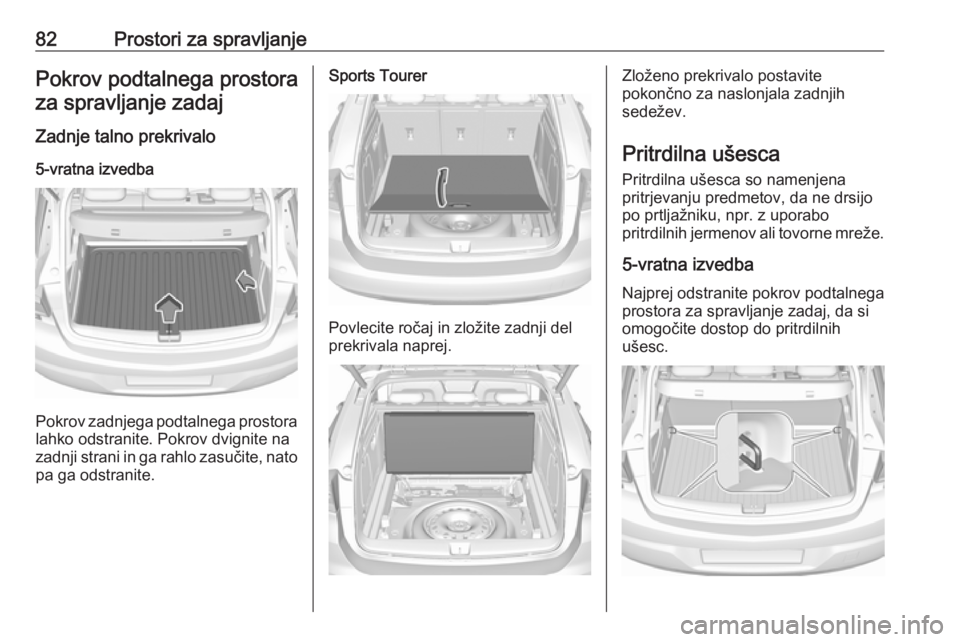

82Prostori za spravljanjePokrov podtalnega prostoraza spravljanje zadaj
Zadnje talno prekrivalo 5-vratna izvedba
Pokrov zadnjega podtalnega prostoralahko odstranite. Pokrov dvignite na
zadnji strani in ga rahlo zasučite, nato
pa ga odstranite.
Sports Tourer
Povlecite ročaj in zložite zadnji del
prekrivala naprej.
Zloženo prekrivalo postavite
pokončno za naslonjala zadnjih
sedežev.
Pritrdilna ušesca Pritrdilna ušesca so namenjena
pritrjevanju predmetov, da ne drsijo
po prtljažniku, npr. z uporabo
pritrdilnih jermenov ali tovorne mreže.
5-vratna izvedba Najprej odstranite pokrov podtalnega
prostora za spravljanje zadaj, da si
omogočite dostop do pritrdilnih
ušesc.

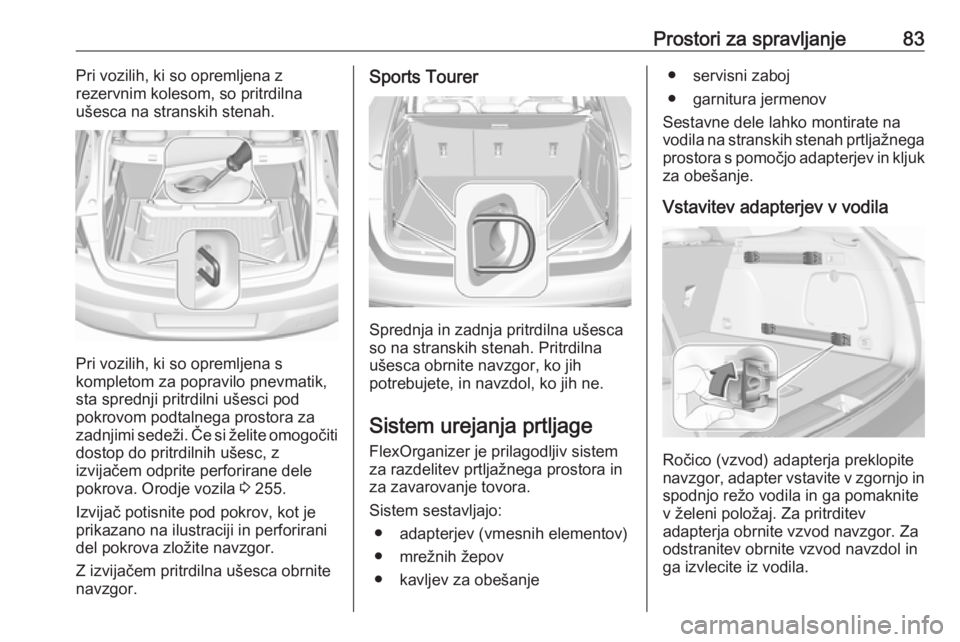

Prostori za spravljanje83Pri vozilih, ki so opremljena z
rezervnim kolesom, so pritrdilna
ušesca na stranskih stenah.
Pri vozilih, ki so opremljena s
kompletom za popravilo pnevmatik,
sta sprednji pritrdilni ušesci pod
pokrovom podtalnega prostora za
zadnjimi sedeži. Če si želite omogočiti
dostop do pritrdilnih ušesc, z
izvijačem odprite perforirane dele
pokrova. Orodje vozila 3 255.
Izvijač potisnite pod pokrov, kot je prikazano na ilustraciji in perforirani
del pokrova zložite navzgor.
Z izvijačem pritrdilna ušesca obrnite
navzgor.
Sports Tourer
Sprednja in zadnja pritrdilna ušesca
so na stranskih stenah. Pritrdilna
ušesca obrnite navzgor, ko jih
potrebujete, in navzdol, ko jih ne.
Sistem urejanja prtljage
FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo: ● adapterjev (vmesnih elementov)
● mrežnih žepov
● kavljev za obešanje
● servisni zaboj
● garnitura jermenov
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega
prostora s pomočjo adapterjev in kljuk za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.

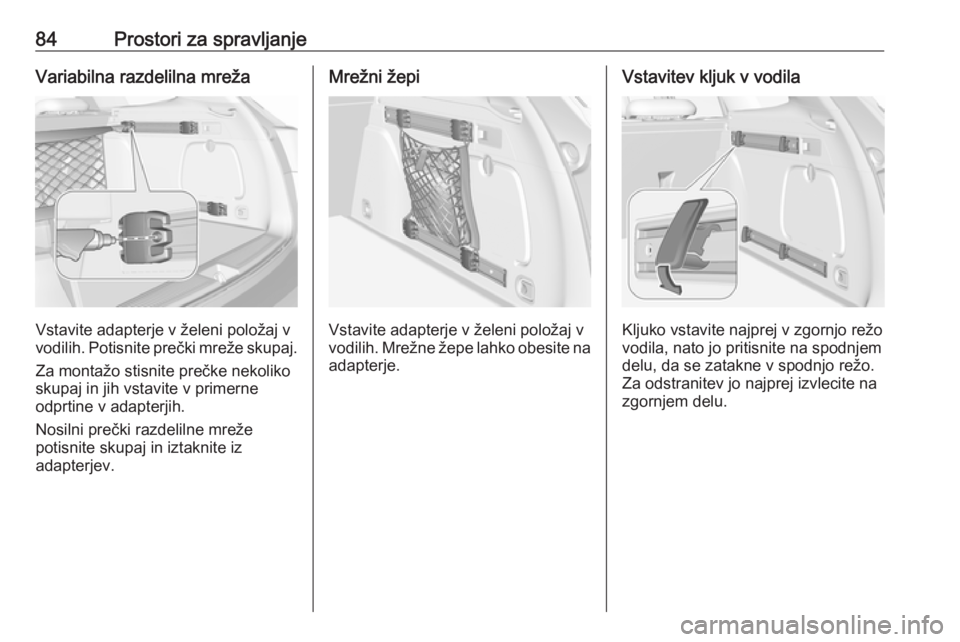

84Prostori za spravljanjeVariabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.

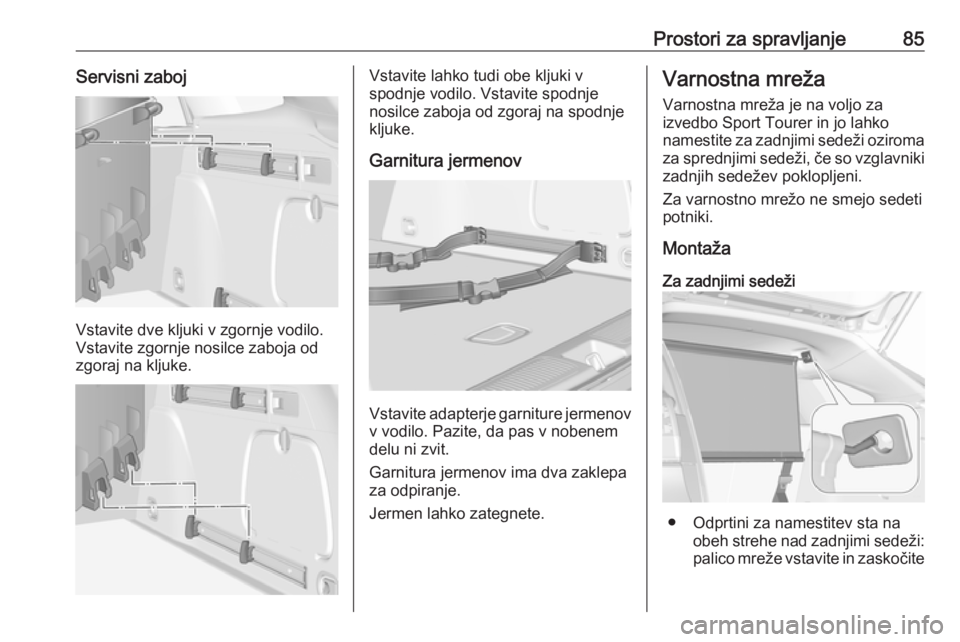

Prostori za spravljanje85Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.
Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Varnostna mreža je na voljo za
izvedbo Sport Tourer in jo lahko
namestite za zadnjimi sedeži oziroma
za sprednjimi sedeži, če so vzglavniki
zadnjih sedežev poklopljeni.
Za varnostno mrežo ne smejo sedeti
potniki.
Montaža
Za zadnjimi sedeži
● Odprtini za namestitev sta na obeh strehe nad zadnjimi sedeži:palico mreže vstavite in zaskočite

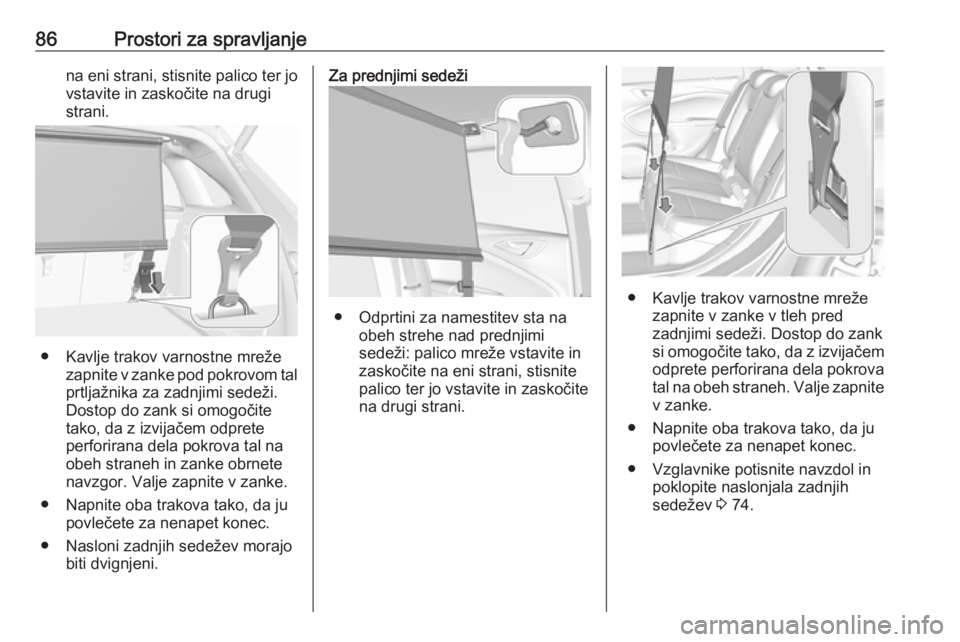

86Prostori za spravljanjena eni strani, stisnite palico ter jo
vstavite in zaskočite na drugi
strani.
● Kavlje trakov varnostne mreže zapnite v zanke pod pokrovom tal
prtljažnika za zadnjimi sedeži.
Dostop do zank si omogočite
tako, da z izvijačem odprete
perforirana dela pokrova tal na
obeh straneh in zanke obrnete
navzgor. Valje zapnite v zanke.
● Napnite oba trakova tako, da ju povlečete za nenapet konec.
● Nasloni zadnjih sedežev morajo biti dvignjeni.
Za prednjimi sedeži
● Odprtini za namestitev sta naobeh strehe nad prednjimi
sedeži: palico mreže vstavite in
zaskočite na eni strani, stisnite palico ter jo vstavite in zaskočite
na drugi strani.
● Kavlje trakov varnostne mreže zapnite v zanke v tleh pred
zadnjimi sedeži. Dostop do zank
si omogočite tako, da z izvijačem
odprete perforirana dela pokrova
tal na obeh straneh. Valje zapnite v zanke.
● Napnite oba trakova tako, da ju povlečete za nenapet konec.
● Vzglavnike potisnite navzdol in poklopite naslonjala zadnjih
sedežev 3 74.

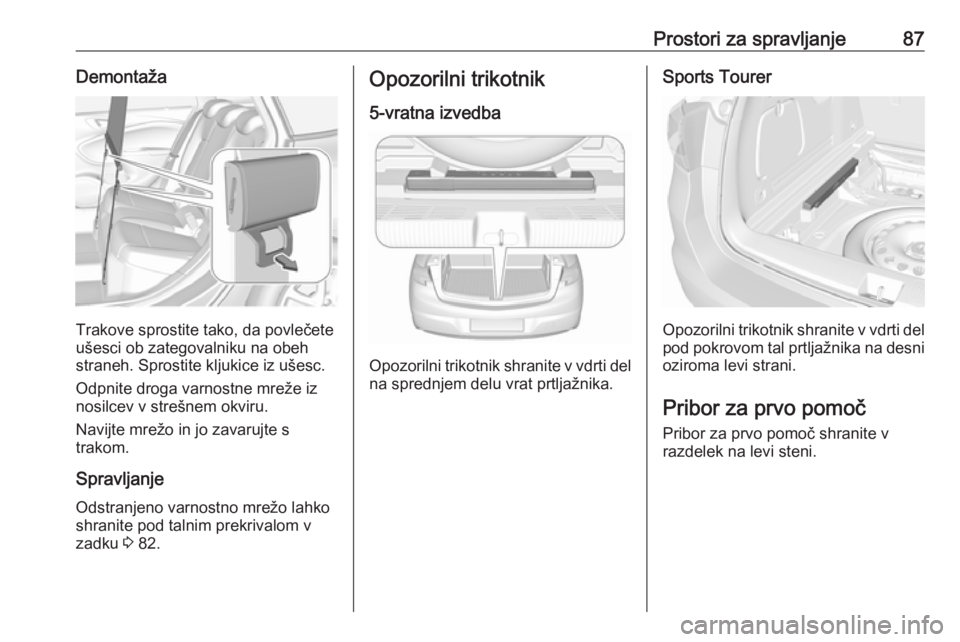

Prostori za spravljanje87Demontaža
Trakove sprostite tako, da povlečete
ušesci ob zategovalniku na obeh straneh. Sprostite kljukice iz ušesc.
Odpnite droga varnostne mreže iz
nosilcev v strešnem okviru.
Navijte mrežo in jo zavarujte s
trakom.
Spravljanje Odstranjeno varnostno mrežo lahko
shranite pod talnim prekrivalom v
zadku 3 82.
Opozorilni trikotnik
5-vratna izvedba
Opozorilni trikotnik shranite v vdrti del na sprednjem delu vrat prtljažnika.
Sports Tourer
Opozorilni trikotnik shranite v vdrti delpod pokrovom tal prtljažnika na desni
oziroma levi strani.
Pribor za prvo pomoč
Pribor za prvo pomoč shranite v
razdelek na levi steni.

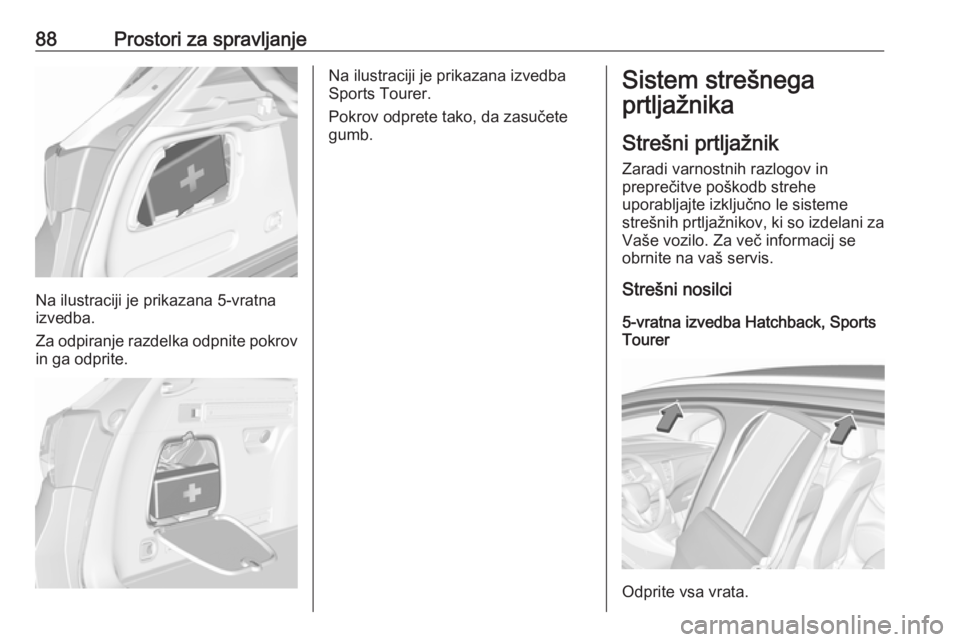

88Prostori za spravljanje
Na ilustraciji je prikazana 5-vratna
izvedba.
Za odpiranje razdelka odpnite pokrov in ga odprite.
Na ilustraciji je prikazana izvedba
Sports Tourer.
Pokrov odprete tako, da zasučete
gumb.Sistem strešnega
prtljažnika
Strešni prtljažnik Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Strešni nosilci
5-vratna izvedba Hatchback, Sports
Tourer
Odprite vsa vrata.
