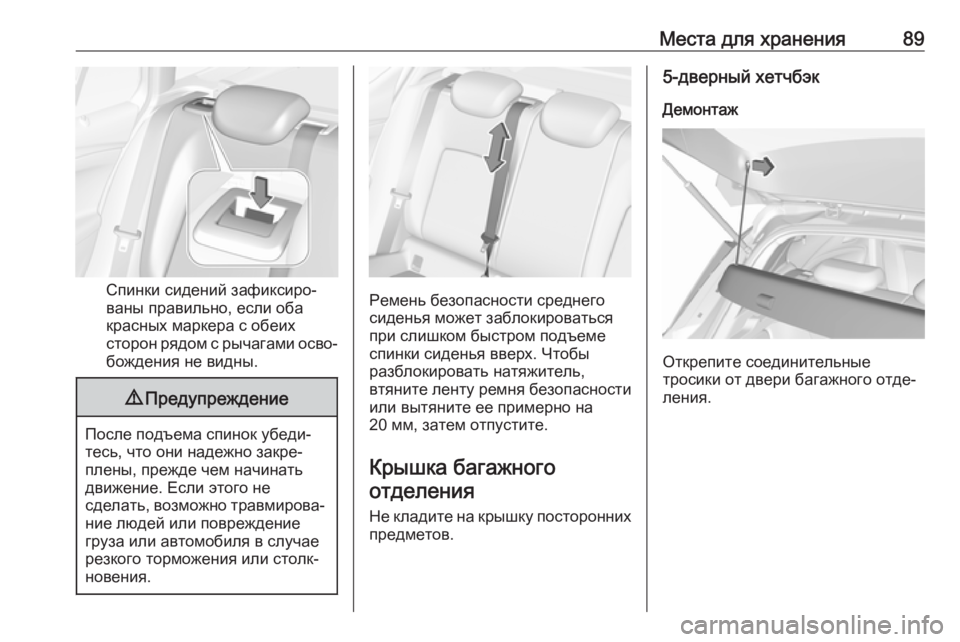

Места для хранения89
Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐
бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Крышка багажного отделения
Не кладите на крышку постороннихпредметов.
5-дверный хетчбэк
Демонтаж
Открепите соединительные
тросики от двери багажного отде‐
ления.

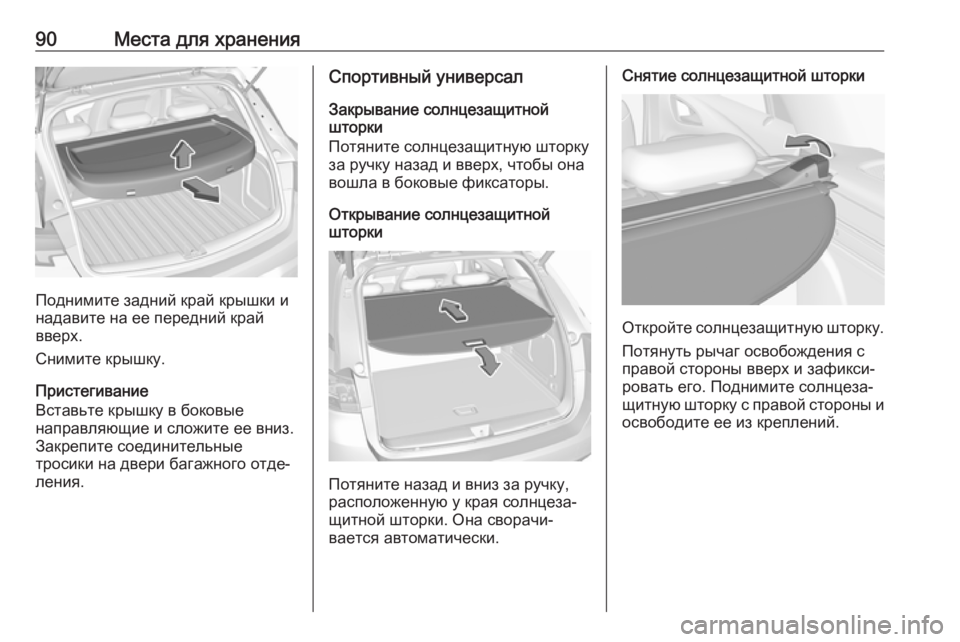

90Места для хранения
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Пристегивание
Вставьте крышку в боковые
направляющие и сложите ее вниз.
Закрепите соединительные
тросики на двери багажного отде‐
ления.
Спортивный универсал
Закрывание солнцезащитной
шторки
Потяните солнцезащитную шторку
за ручку назад и вверх, чтобы она
вошла в боковые фиксаторы.
Открывание солнцезащитной
шторки
Потяните назад и вниз за ручку,
расположенную у края солнцеза‐
щитной шторки. Она сворачи‐
вается автоматически.
Снятие солнцезащитной шторки
Откройте солнцезащитную шторку.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Поднимите солнцеза‐
щитную шторку с правой стороны и освободите ее из креплений.

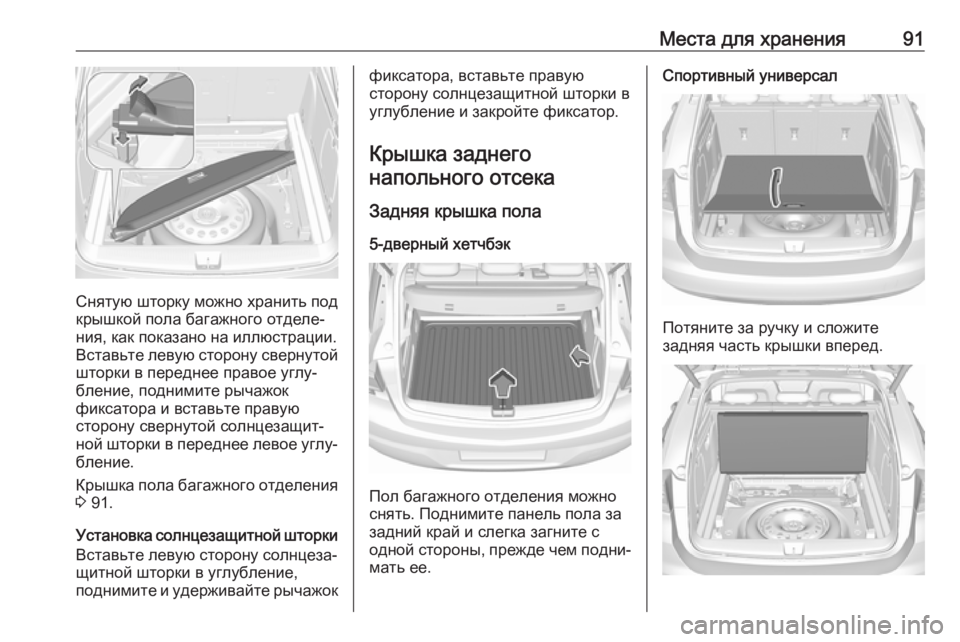

Места для хранения91
Снятую шторку можно хранить под
крышкой пола багажного отделе‐
ния, как показано на иллюстрации.
Вставьте левую сторону свернутой шторки в переднее правое углу‐
бление, поднимите рычажок
фиксатора и вставьте правую
сторону свернутой солнцезащит‐
ной шторки в переднее левое углу‐
бление.
Крышка пола багажного отделения 3 91.
Установка солнцезащитной шторки
Вставьте левую сторону солнцеза‐
щитной шторки в углубление,
поднимите и удерживайте рычажок
фиксатора, вставьте правую
сторону солнцезащитной шторки в
углубление и закройте фиксатор.
Крышка заднего напольного отсека
Задняя крышка пола
5-дверный хетчбэк
Пол багажного отделения можно
снять. Поднимите панель пола за
задний край и слегка загните с
одной стороны, прежде чем подни‐
мать ее.
Спортивный универсал
Потяните за ручку и сложите
задняя часть крышки вперед.

92Места для храненияУстановите сложенную крышку
вертикально за спинками задних
сидений.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или багажной сетки.
5-дверный хетчбэк Сначала снимите пол багажного
отделения, чтобы открыть доступ к
крепежным проушинам.На автомобилях, укомплектован‐
ных запасным колесом, передние
крепежные проушины располо‐
жены на боковинах.
На автомобилях, укомплектован‐
ных комплектом для ремонта шин,
передние крепежные проушины
расположены под полом багажного
отделения за задними сиденьями.
Чтобы открыть доступ к крепежным
проушинам, откройте перфориро‐
ванные накладки пола с помощью
отвертки. Автомобильный инстру‐
мент 3 294.
Вставьте отвертку в пол, как пока‐ зано на иллюстрации, и откиньте
перфорированную накладку вверх.
Разложите крепежные проушины с
помощью отвертки.
Спортивный универсал
Передние и задние крепежные
проушины расположены на боко‐
вых стенках. Чтобы использовать
проушины, поднимите их, если они
не нужны - опустите.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.

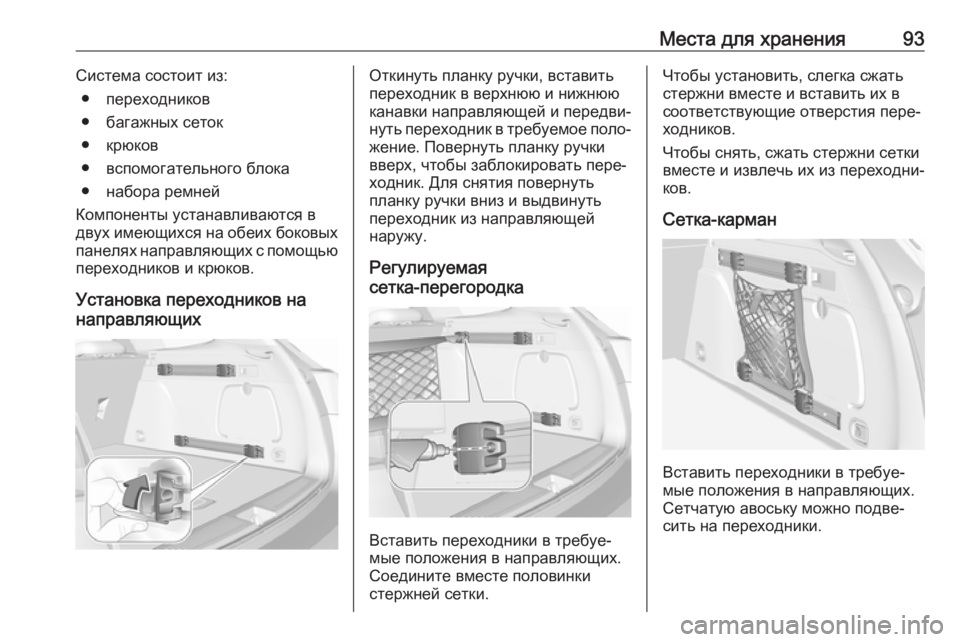

Места для хранения93Система состоит из:● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть
переходник из направляющей
наружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Соедините вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в
соответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

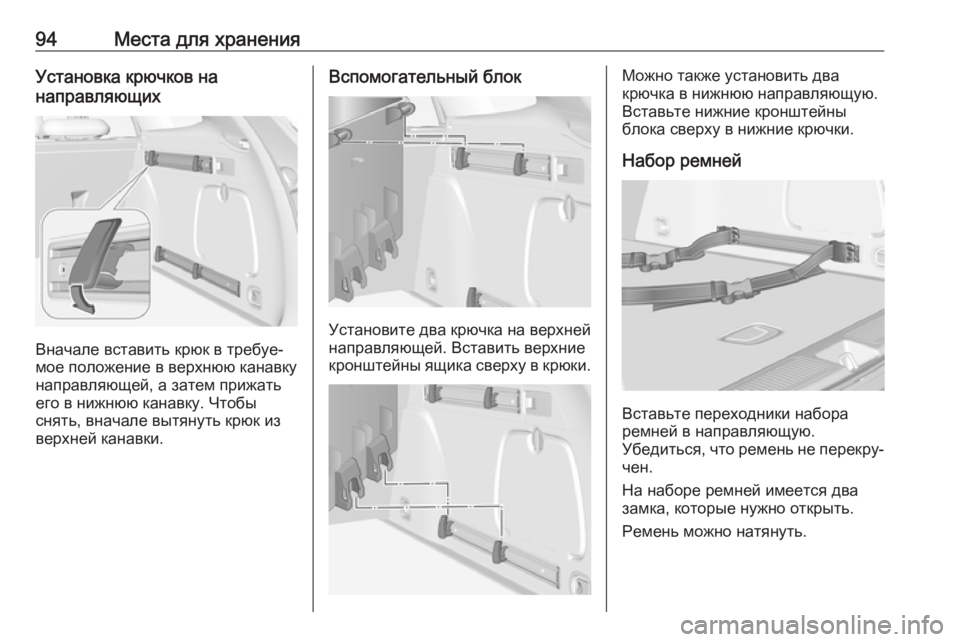

94Места для храненияУстановка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставьте переходники набора
ремней в направляющую.
Убедиться, что ремень не перекру‐ чен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

Места для хранения95Багажная сетка
На спортивном универсале за
задними сиденьями можно устано‐
вить багажную сетку. Если спинки
заднего сиденья сложены, сетку
можно установить за передними
сиденьями.
Перевозка людей за защитной
перегородкой запрещена.
Установка
За задними сиденьями
● В раме крыши над задними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте
шток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.
● Крючья ремней защитной сетки крепятся к проушинампод задней панелью пола за
задними сиденьями. Чтобы
добраться до проушин,
откройте перфорированные
крышки в полу с обеих сторон с
помощью отвертки и подни‐
мите проушины. Прикрепите
крючья к проушинам.
● Натяните ремни, потянув их за свободные концы.
● Спинки задних сидений должны быть подняты.
За передними сиденьями
● В раме крыши над передними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте
шток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.

96Места для хранения
● Зацепите крючья ремнейзащитной сетки за проушины в
полу перед задними сиде‐
ньями. Чтобы добраться до
проушин, откройте перфориро‐
ванные крышки в полу с обеих
сторон. Прикрепите крючья к
проушинам.
● Натяните ремни, потянув их за свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 83.
Снятие
Чтобы отпустить ремни, поднимите
язычки натяжителей с обеих
сторон. Отсоедините крюки от
проушин.
Отсоедините штоки сетки от крон‐
штейнов на крыше.
Скрутите сетку и закрепите
ремнем.
Укладка грузов
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 91.
Знак аварийной остановки
5-дверный хетчбэк
Уложите знак аварийной остановки в нишу перед дверью багажного
отделения.

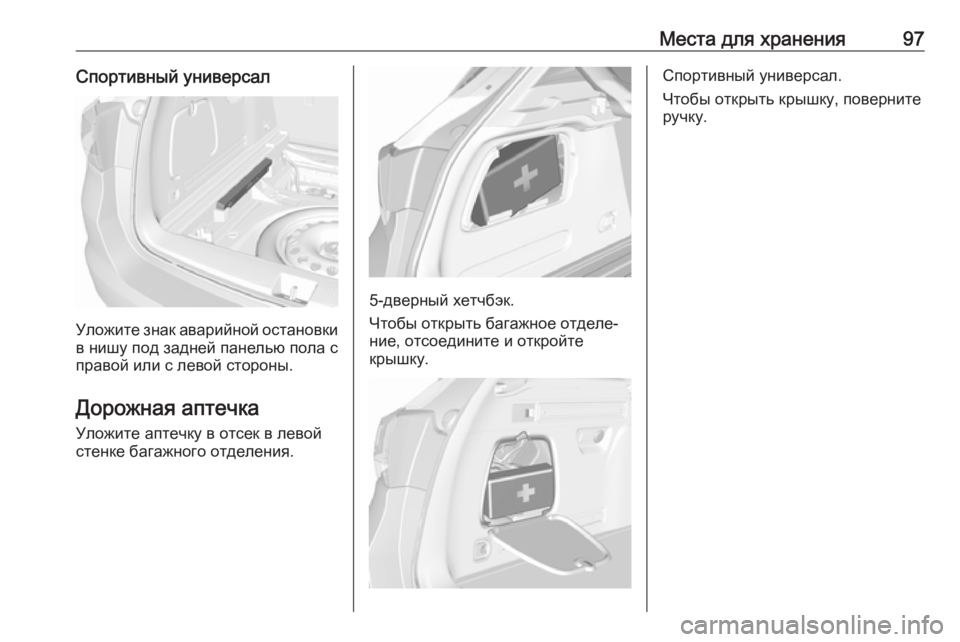

Места для хранения97Спортивный универсал
Уложите знак аварийной остановкив нишу под задней панелью пола с
правой или с левой стороны.
Дорожная аптечка
Уложите аптечку в отсек в левой
стенке багажного отделения.
5-дверный хетчбэк.
Чтобы открыть багажное отделе‐
ние, отсоедините и откройте
крышку.
Спортивный универсал.
Чтобы открыть крышку, поверните
ручку.

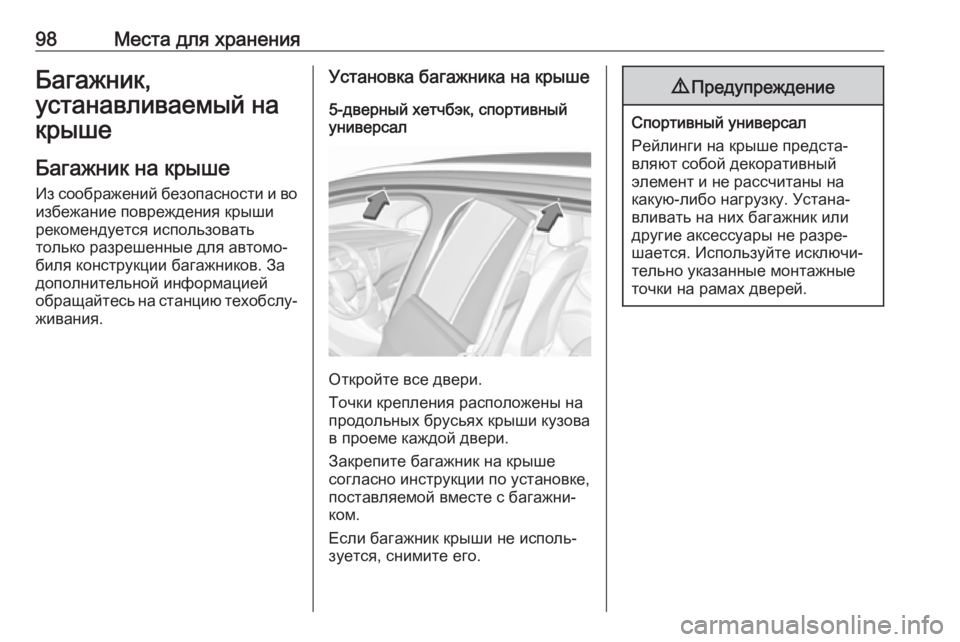

98Места для храненияБагажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников. За
дополнительной информацией
обращайтесь на станцию техобслу‐
живания.Установка багажника на крыше
5-дверный хетчбэк, спортивный
универсал
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Закрепите багажник на крыше
согласно инструкции по установке,
поставляемой вместе с багажни‐
ком.
Если багажник крыши не исполь‐
зуется, снимите его.
9 Предупреждение
Спортивный универсал
Рейлинги на крыше предста‐
вляют собой декоративный
элемент и не рассчитаны на
какую-либо нагрузку. Устана‐
вливать на них багажник или
другие аксессуары не разре‐
шается. Используйте исключи‐
тельно указанные монтажные
точки на рамах дверей.
