OPEL ASTRA K 2017 Инструкция по эксплуатации (in Russian)

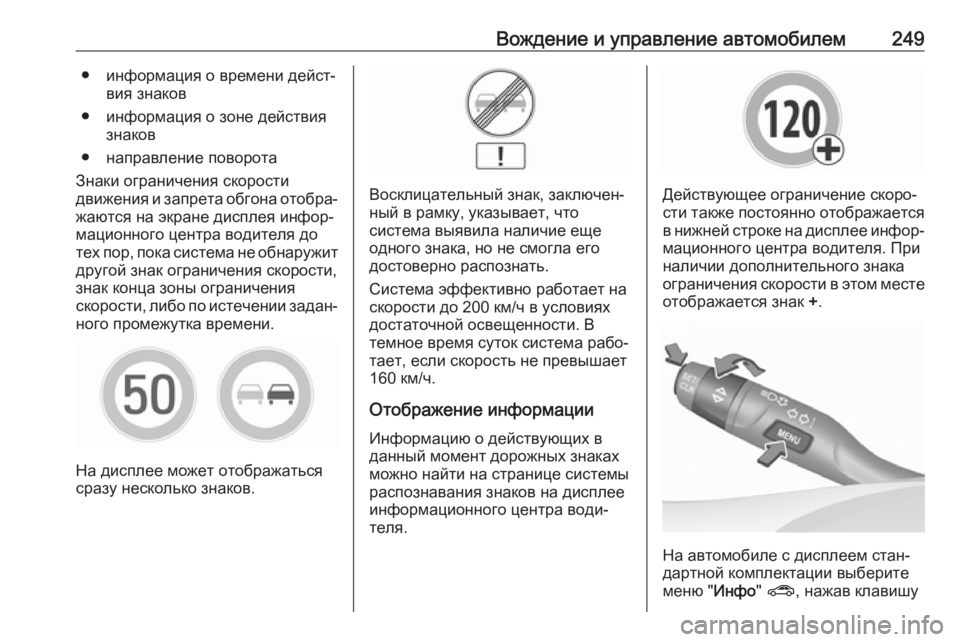

Вождение и управление автомобилем249● информация о времени дейст‐вия знаков
● информация о зоне действия знаков
● направление поворота
Знаки ограничения скорости
движения и запрета обгона отобра‐
жаются на экране дисплея инфор‐
мационного центра водителя до
тех пор, пока система не обнаружит
другой знак ограничения скорости,
знак конца зоны ограничения
скорости, либо по истечении задан‐ ного промежутка времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
достоверно распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака
ограничения скорости в этом месте
отображается знак +.
На автомобиле с дисплеем стан‐
дартной комплектации выберите
меню " Инфо" ? , нажав клавишу

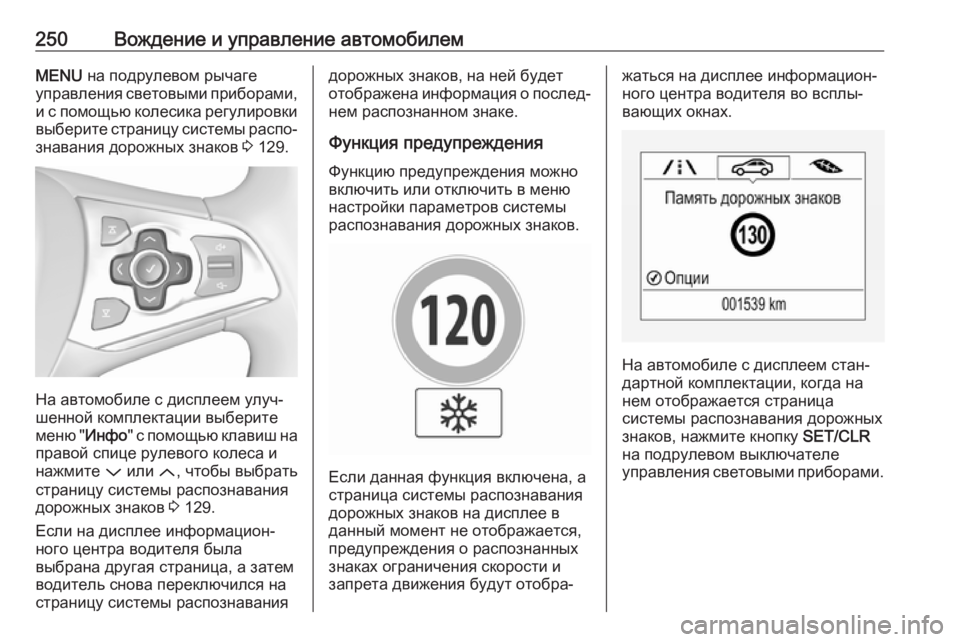

250Вождение и управление автомобилемMENU на подрулевом рычаге
управления световыми приборами,
и с помощью колесика регулировки выберите страницу системы распо‐ знавания дорожных знаков 3 129.
На автомобиле с дисплеем улуч‐
шенной комплектации выберите
меню " Инфо" с помощью клавиш на
правой спице рулевого колеса и нажмите P или Q, чтобы выбрать
страницу системы распознавания
дорожных знаков 3 129.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
На автомобиле с дисплеем стан‐
дартной комплектации, когда на нем отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.

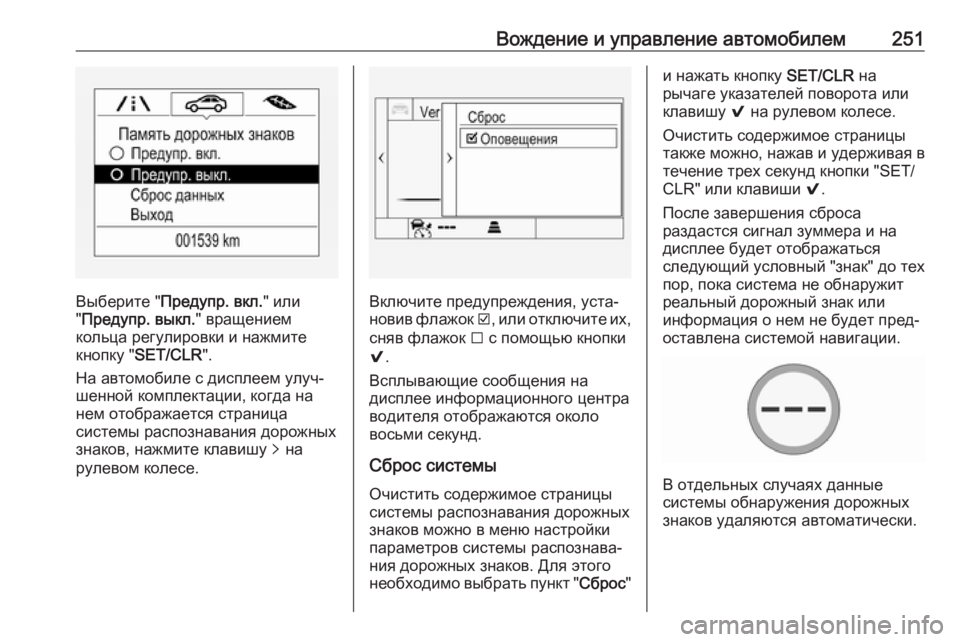

Вождение и управление автомобилем251
Выберите "Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем улуч‐
шенной комплектации, когда на
нем отображается страница
системы распознавания дорожных
знаков, нажмите клавишу q на
рулевом колесе.Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I с помощью кнопки
9 .
Всплывающие сообщения на
дисплее информационного центра
водителя отображаются около
восьми секунд.
Сброс системы
Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки
параметров системы распознава‐
ния дорожных знаков. Для этого
необходимо выбрать пункт " Сброс"
и нажать кнопку SET/CLR на
рычаге указателей поворота или
клавишу 9 на рулевом колесе.
Очистить содержимое страницы
также можно, нажав и удерживая в течение трех секунд кнопки "SET/
CLR" или клавиши 9.
После завершения сброса
раздастся сигнал зуммера и на
дисплее будет отображаться
следующий условный "знак" до тех
пор, пока система не обнаружит
реальный дорожный знак или
информация о нем не будет пред‐
оставлена системой навигации.
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.

252Вождение и управление автомобилемУдаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После ее удале‐
ния на дисплее информационного
центра водителя отображается
условный дорожный знак или знак,
информация о котором предоста‐
влена навигационной системой.
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Данные в системе навигации отсутствуют и скорость движе‐
ния снижается ниже 52 км/ч
(обнаружена граница начала
населенного пункта)
● Данные системы навигации доступны и было обнаруженопересечение границы населен‐
ного пункта в результате изме‐
нения данных системы навига‐ цииСовместная работа системы
распознавания дорожных
знаков и навигационной
системы
Если автомобиль оснащен систе‐
мой навигации, информация об
отображаемом на дисплее знаке может поступать как с камеры, так
и из базы данных навигационной системы.
Если знак выведен на дисплей по
данным системы навигации, при
изменении данных в системе нави‐
гации на дисплее отобразится
новый знак. В результате система
может распознать наличие нового
знака, хотя фактически на дороге
он не установлен.
Неисправности Система распознавания дорожных
знаков может работать некор‐
ректно в следующих ситуациях:
● Участок ветрового стекла, за которым располагается
камера, запачкан или закрыт
посторонним предметом,
например наклейкой.● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном

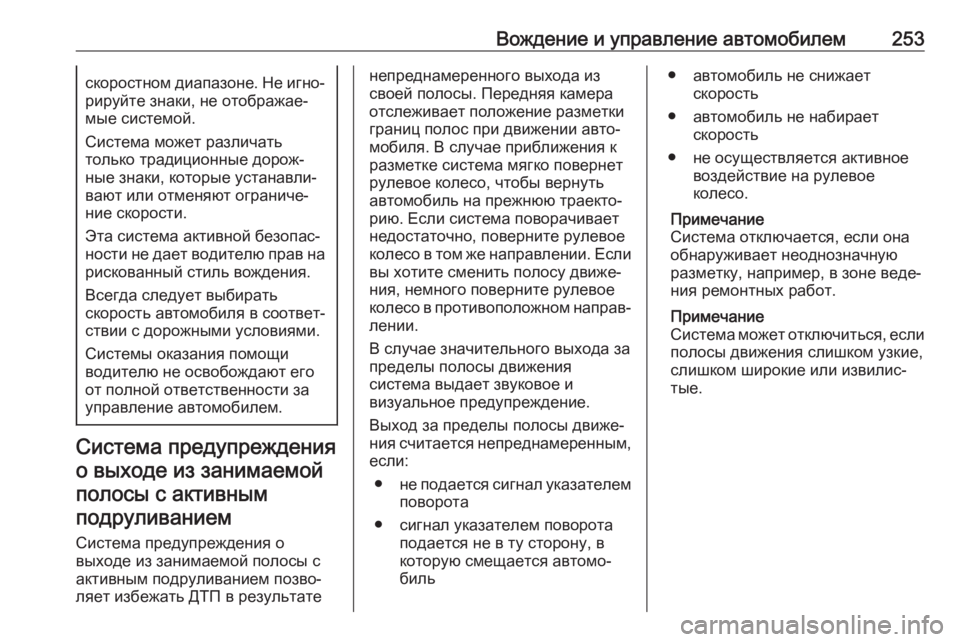

Вождение и управление автомобилем253скоростном диапазоне. Не игно‐
рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет
рулевое колесо, чтобы вернуть
автомобиль на прежнюю траекто‐
рию. Если система поворачивает
недостаточно, поверните рулевое
колесо в том же направлении. Если
вы хотите сменить полосу движе‐
ния, немного поверните рулевое
колесо в противоположном направ‐ лении.
В случае значительного выхода за
пределы полосы движения
система выдает звуковое и
визуальное предупреждение.
Выход за пределы полосы движе‐
ния считается непреднамеренным,
если:
● не подается сигнал указателем
поворота
● сигнал указателем поворота подается не в ту сторону, в
которую смещается автомо‐
биль● автомобиль не снижает скорость
● автомобиль не набирает скорость
● не осуществляется активное воздействие на рулевое
колесо.
Примечание
Система отключается, если она
обнаруживает неоднозначную
разметку, например, в зоне веде‐ ния ремонтных работ.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.

254Вождение и управление автомобилемВключение
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием вклю‐
чается нажатием клавиши a. При
этом включается светодиод
подсветки кнопки, показывая, что
система работает.
Включение в комбинации приборов
индикатора зеленого индикатора
a говорит о том, что система
готова к работе.
Система работает только на скоро‐ сти от 60 км/ч до 180 км/ч и при
условии наличия на дороге хорошо
различимых линий разметки.
В случае приближения автомобиля
к линии разметки без включения
указателя поворота в этом направ‐ лении система плавно воздей‐
ствует на рулевое колесо, индика‐ тор a меняет цвет на желтый.
В случае значительного ухода за
пределы своей полосы индикатор
a начинает мигать красным
цветом и одновременно с той
стороны, в которую смещается
автомобиль, подается трехкрат‐
ный звуковой сигнал.
Система работает, только если
удается распознать разметку
полос.
Если система обнаружит разметку
только с одной стороны дороги, она будет действовать только с этой
стороны.Система предупреждения о
выходе из полосы движения обна‐
руживает, когда водитель отпу‐
скает рулевое колесо. В этом
случае в информационном центре
водителя выводится сообщение и в течение всего времени, пока
система определяет, что рулевое
колесо отпущено, раздается звуко‐ вой сигнал.
Выключение
Для отключения системы необхо‐
димо нажать a, при этом свето‐
диод в клавише погаснет.
НеисправностиНа работу системы могут влиять
следующие факторы:
● Ветровое стекло грязное или заслонено посторонними пред‐
метами, например, наклейками
● В непосредственной близости впереди движется другой авто‐мобиль
● Дорога имеет боковой уклон
● Автомобиль движется по изви‐ листой или холмистой дороге

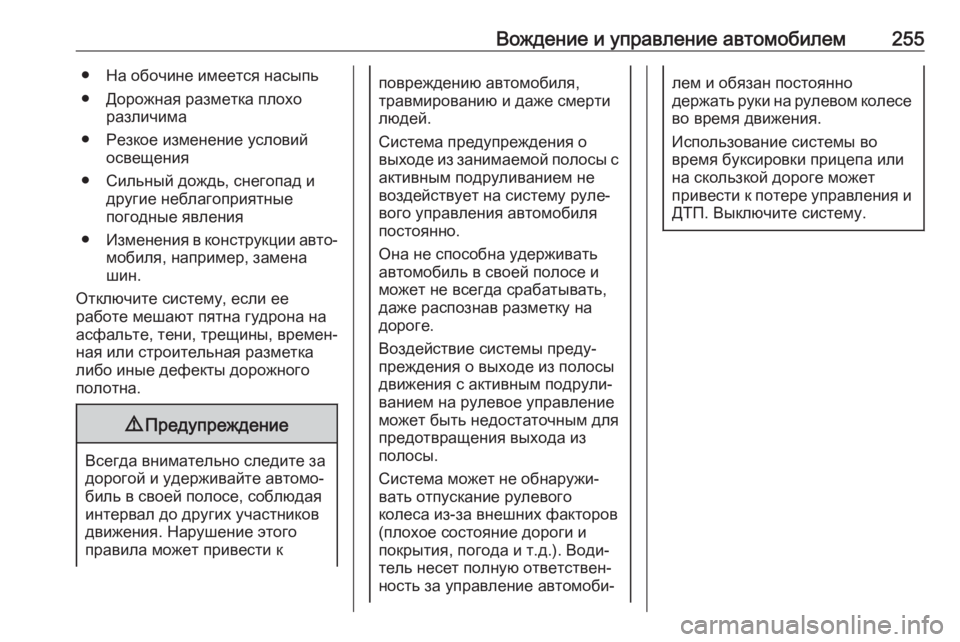

Вождение и управление автомобилем255● На обочине имеется насыпь● Дорожная разметка плохо различима
● Резкое изменение условий освещения
● Сильный дождь, снегопад и другие неблагоприятные
погодные явления
● Изменения в конструкции авто‐
мобиля, например, замена
шин.
Отключите систему, если ее
работе мешают пятна гудрона на асфальте, тени, трещины, времен‐
ная или строительная разметка
либо иные дефекты дорожного
полотна.9 Предупреждение
Всегда внимательно следите за
дорогой и удерживайте автомо‐
биль в своей полосе, соблюдая
интервал до других участников
движения. Нарушение этого
правила может привести к
повреждению автомобиля,
травмированию и даже смерти
людей.
Система предупреждения о
выходе из занимаемой полосы с активным подруливанием не
воздействует на систему руле‐
вого управления автомобиля
постоянно.
Она не способна удерживать
автомобиль в своей полосе и
может не всегда срабатывать,
даже распознав разметку на
дороге.
Воздействие системы преду‐
преждения о выходе из полосы
движения с активным подрули‐
ванием на рулевое управление
может быть недостаточным для
предотвращения выхода из
полосы.
Система может не обнаружи‐
вать отпускание рулевого
колеса из-за внешних факторов
(плохое состояние дороги и
покрытия, погода и т.д.). Води‐
тель несет полную ответствен‐
ность за управление автомоби‐лем и обязан постоянно
держать руки на рулевом колесе
во время движения.
Использование системы во
время буксировки прицепа или
на скользкой дороге может
привести к потере управления и ДТП. Выключите систему.

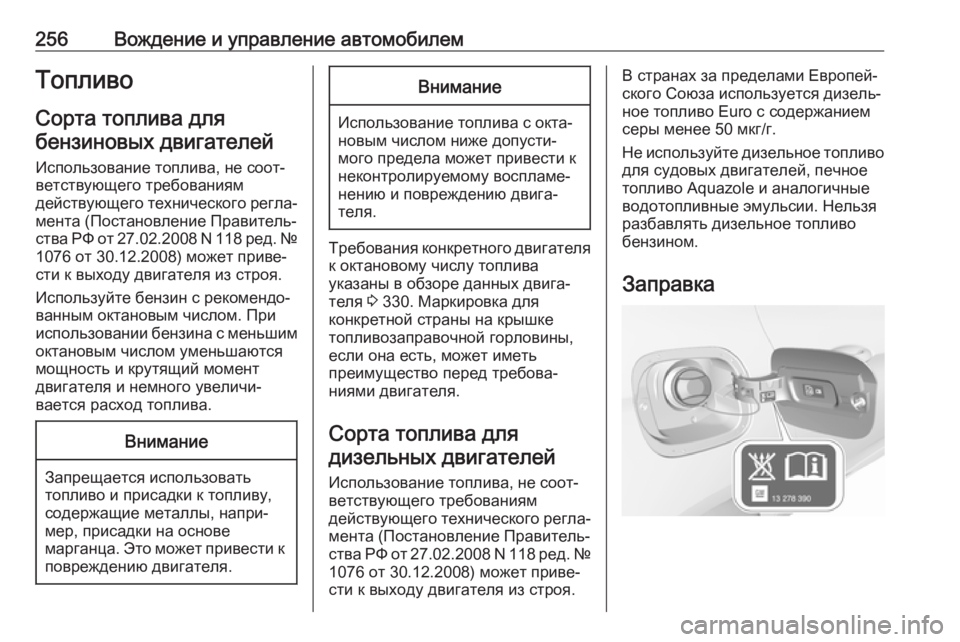

256Вождение и управление автомобилемТопливоСорта топлива длябензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом. При
использовании бензина с меньшим октановым числом уменьшаются
мощность и крутящий момент
двигателя и немного увеличи‐
вается расход топлива.Внимание
Запрещается использовать
топливо и присадки к топливу,
содержащие металлы, напри‐ мер, присадки на основе
марганца. Это может привести к повреждению двигателя.
Внимание
Использование топлива с окта‐
новым числом ниже допусти‐
мого предела может привести к
неконтролируемому воспламе‐
нению и повреждению двига‐
теля.
Требования конкретного двигателя к октановому числу топлива
указаны в обзоре данных двига‐
теля 3 330. Маркировка для
конкретной страны на крышке
топливозаправочной горловины,
если она есть, может иметь
преимущество перед требова‐
ниями двигателя.
Сорта топлива для дизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
В странах за пределами Европей‐
ского Союза используется дизель‐
ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Заправка

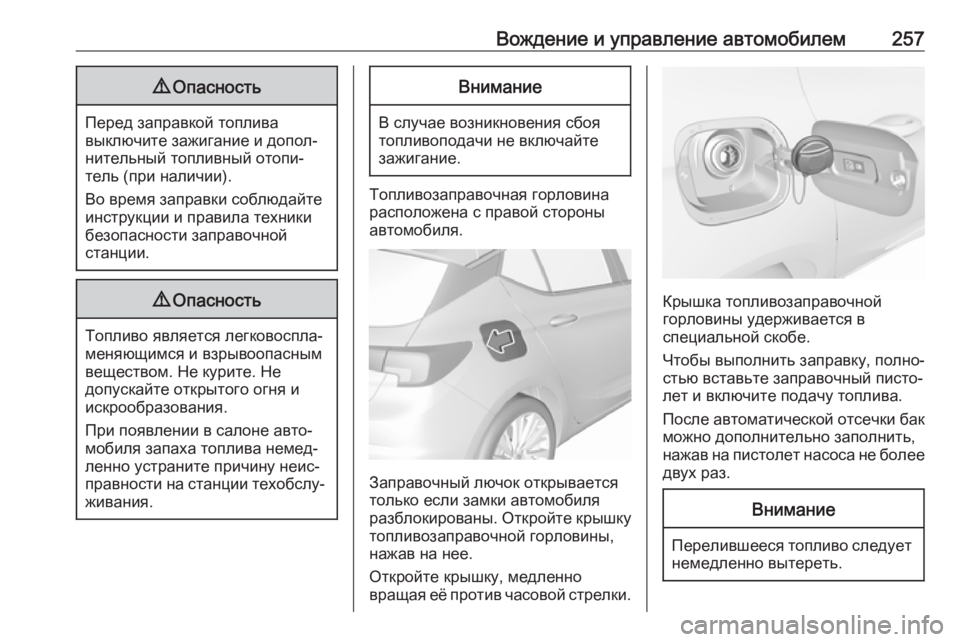

Вождение и управление автомобилем2579Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии).
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.
9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Откройте крышку, медленно
вращая её против часовой стрелки.
Крышка топливозаправочной
горловины удерживается в
специальной скобе.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.

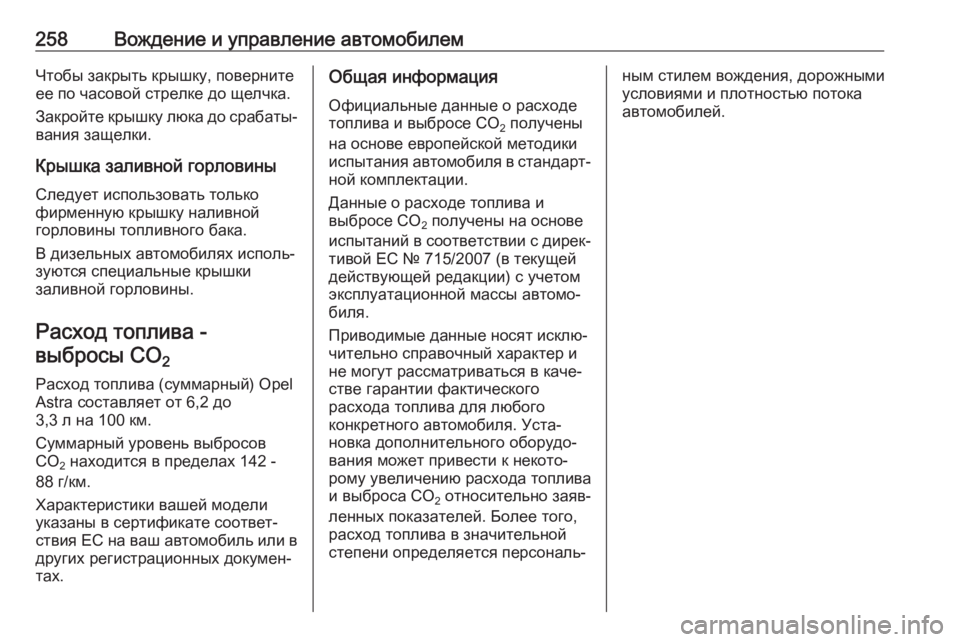

258Вождение и управление автомобилемЧтобы закрыть крышку, поверните
ее по часовой стрелке до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Крышка заливной горловины Следует использовать только
фирменную крышку наливной
горловины топливного бака.
В дизельных автомобилях исполь‐
зуются специальные крышки
заливной горловины.
Расход топлива -выбросы CO 2
Расход топлива (суммарный) Opel Astra составляет от 6,2 до
3,3 л на 100 км.
Суммарный уровень выбросов
CO 2 находится в пределах 142 -
88 г/км.
Характеристики вашей модели
указаны в сертификате соответ‐
ствия ЕС на ваш автомобиль или в других регистрационных докумен‐
тах.Общая информация
Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.
Данные о расходе топлива и
выбросе CO 2 получены на основе
испытаний в соответствии с дирек‐ тивой ЕС № 715/2007 (в текущей
действующей редакции) с учетом
эксплуатационной массы автомо‐
биля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐
стве гарантии фактического
расхода топлива для любого
конкретного автомобиля. Уста‐
новка дополнительного оборудо‐
вания может привести к некото‐
рому увеличению расхода топлива
и выброса CO 2 относительно заяв‐
ленных показателей. Более того,
расход топлива в значительной
степени определяется персональ‐ным стилем вождения, дорожными
условиями и плотностью потока
автомобилей.
