Сиденья, системы защиты75
Детские удерживающие устрой‐
ства i-Size и сиденья автомобилей,
сертифицированные для уста‐
новки устройств i-Size, имеют
маркировку в виде знака i-Size, см. иллюстрацию.
Верхний кронштейн системы
ISOFIX
Верхние проушины крепления
ремней детских кресел безопас‐ ности промаркированы символом
детского кресла :.Помимо нижних кронштейнов
ISOFIX необходимо использовать
для крепления детского удержи‐
вающего устройства и специально
предусмотренный для этого
ремень (Top-Tether), закрепляе‐
мый за верхние кронштейны.
Лента должна проходить между
двумя направляющими стойками
подголовника.
Места, на которых могут устана‐
вливаться детские удерживающие
устройства универсальной катего‐
рии с системой крепления ISOFIX
отмечены в таблице знаком IUF
3 77.
Правильный выбор системы
Задние сиденья — наиболее удоб‐
ное месторасположение систем
крепления детских кресел.
По возможности ребенок должен
перевозиться спиной вперед. При
этом неокрепший позвоночник
ребенка подвергается меньшей
нагрузке в случае аварии.
Допускается использовать детские
удерживающие устройства, соот‐
ветствующие нормам UN ECE.
Изучите законы и нормативные
вашей страны в отношении систем
безопасности детей.
Ниже перечислены рекомендован‐
ные детские удерживающие
устройства по весовым катего‐
риям:
Maxi Cosi Cabriofix для детей
массой до 13 кг для групп 0 и 0+;
Duo Plus для детей массой от 13 до
18 кг в группе I.
Убедитесь, что устанавливаемая
система безопасности детей
совместима с используемой в авто‐
мобиле системой креплений.

Места для хранения81Места для
храненияВещевые ящики .........................81
Места для хранения ................81
Перчаточный ящик ..................81
Подстаканники ......................... 81
Передний ящик для хранения вещей ...................................... 82
Вещевое отделение в подлокотнике .......................... 82
Багажное отделение ..................83
Крышка багажного отделения ................................ 89
Крышка заднего напольного отсека ...................................... 91
Крепежные проушины .............92
Система управления грузом ...92
Багажная сетка ........................95
Знак аварийной остановки ......96
Дорожная аптечка .................... 97
Багажник, устанавливаемый
на крыше ..................................... 98
Багажник на крыше ..................98
Сведения о разрешенных на‐
грузках ......................................... 99Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик
В перчаточном ящике имеются
специальные отсеки для авто‐ ручки, мелочи и головка для колес‐ ных гаек-секреток.
В вещевом отделении может
располагаться проигрыватель
компакт-дисков и инструмент для
снятия крышки блока предохрани‐
телей с разъемом питания.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.

92Места для храненияУстановите сложенную крышку
вертикально за спинками задних
сидений.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или багажной сетки.
5-дверный хетчбэк Сначала снимите пол багажного
отделения, чтобы открыть доступ к
крепежным проушинам.На автомобилях, укомплектован‐
ных запасным колесом, передние
крепежные проушины располо‐
жены на боковинах.
На автомобилях, укомплектован‐
ных комплектом для ремонта шин,
передние крепежные проушины
расположены под полом багажного
отделения за задними сиденьями.
Чтобы открыть доступ к крепежным
проушинам, откройте перфориро‐
ванные накладки пола с помощью
отвертки. Автомобильный инстру‐
мент 3 294.
Вставьте отвертку в пол, как пока‐ зано на иллюстрации, и откиньте
перфорированную накладку вверх.
Разложите крепежные проушины с
помощью отвертки.
Спортивный универсал
Передние и задние крепежные
проушины расположены на боко‐
вых стенках. Чтобы использовать
проушины, поднимите их, если они
не нужны - опустите.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.

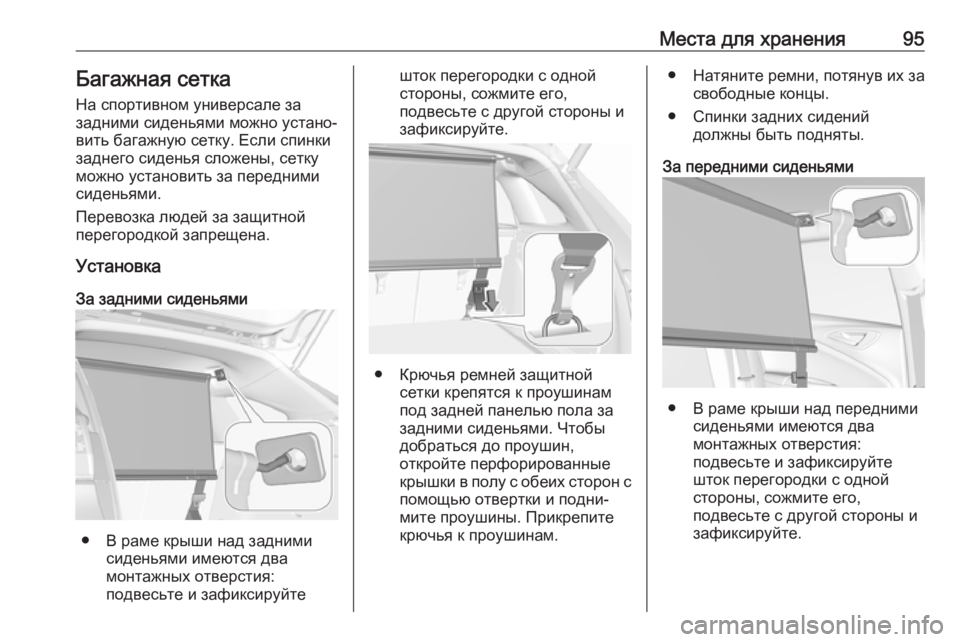

Места для хранения95Багажная сетка
На спортивном универсале за
задними сиденьями можно устано‐
вить багажную сетку. Если спинки
заднего сиденья сложены, сетку
можно установить за передними
сиденьями.
Перевозка людей за защитной
перегородкой запрещена.
Установка
За задними сиденьями
● В раме крыши над задними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте
шток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.
● Крючья ремней защитной сетки крепятся к проушинампод задней панелью пола за
задними сиденьями. Чтобы
добраться до проушин,
откройте перфорированные
крышки в полу с обеих сторон с
помощью отвертки и подни‐
мите проушины. Прикрепите
крючья к проушинам.
● Натяните ремни, потянув их за свободные концы.
● Спинки задних сидений должны быть подняты.
За передними сиденьями
● В раме крыши над передними сиденьями имеются два
монтажных отверстия:
подвесьте и зафиксируйте
шток перегородки с одной
стороны, сожмите его,
подвесьте с другой стороны и
зафиксируйте.

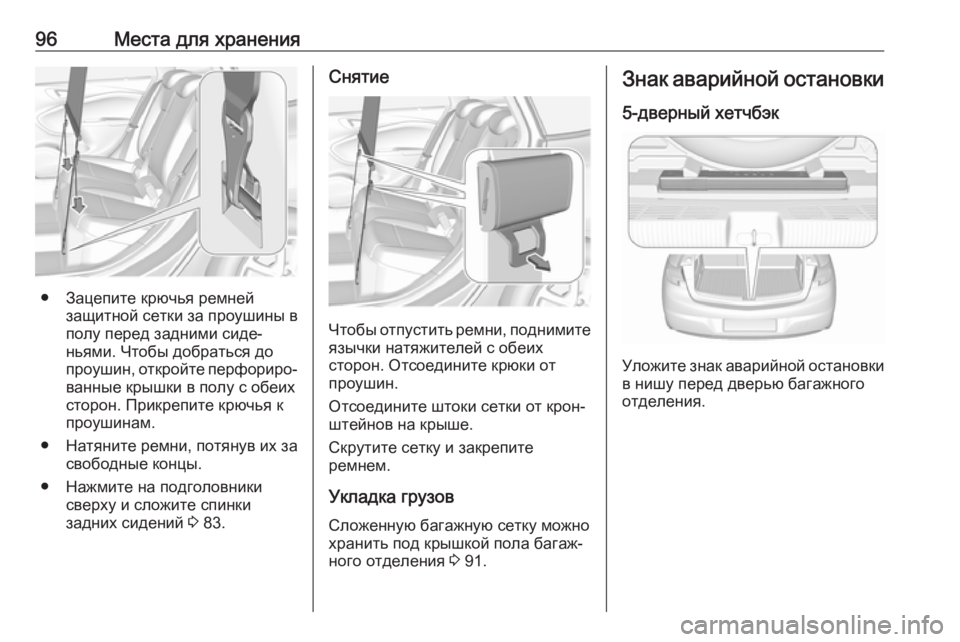

96Места для хранения
● Зацепите крючья ремнейзащитной сетки за проушины в
полу перед задними сиде‐
ньями. Чтобы добраться до
проушин, откройте перфориро‐
ванные крышки в полу с обеих
сторон. Прикрепите крючья к
проушинам.
● Натяните ремни, потянув их за свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 83.
Снятие
Чтобы отпустить ремни, поднимите
язычки натяжителей с обеих
сторон. Отсоедините крюки от
проушин.
Отсоедините штоки сетки от крон‐
штейнов на крыше.
Скрутите сетку и закрепите
ремнем.
Укладка грузов
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 91.
Знак аварийной остановки
5-дверный хетчбэк
Уложите знак аварийной остановки в нишу перед дверью багажного
отделения.

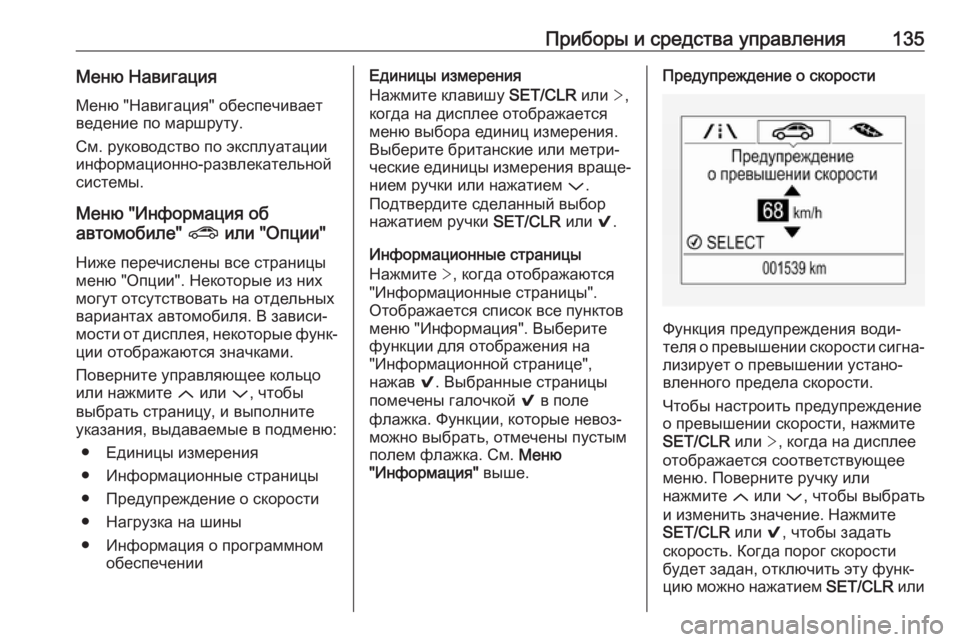

Приборы и средства управления135Меню НавигацияМеню "Навигация" обеспечивает
ведение по маршруту.
См. руководство по эксплуатации информационно-развлекательной
системы.
Меню "Информация об
автомобиле" ? или "Опции"
Ниже перечислены все страницы
меню "Опции". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐
мости от дисплея, некоторые функ‐
ции отображаются значками.
Поверните управляющее кольцо
или нажмите Q или P, чтобы
выбрать страницу, и выполните указания, выдаваемые в подменю:
● Единицы измерения
● Информационные страницы
● Предупреждение о скорости
● Нагрузка на шины
● Информация о программном обеспеченииЕдиницы измерения
Нажмите клавишу SET/CLR или >,
когда на дисплее отображается меню выбора единиц измерения.
Выберите британские или метри‐
ческие единицы измерения враще‐
нием ручки или нажатием P.
Подтвердите сделанный выбор
нажатием ручки SET/CLR или 9.
Информационные страницы Нажмите >, когда отображаются
"Информационные страницы". Отображается список все пунктов
меню "Информация". Выберите
функции для отображения на
"Информационной странице",
нажав 9. Выбранные страницы
помечены галочкой 9 в поле
флажка. Функции, которые невоз‐
можно выбрать, отмечены пустым
полем флажка. См. Меню
"Информация" выше.Предупреждение о скорости
Функция предупреждения води‐
теля о превышении скорости сигна‐ лизирует о превышении устано‐
вленного предела скорости.
Чтобы настроить предупреждение
о превышении скорости, нажмите
SET/CLR или >, когда на дисплее
отображается соответствующее меню. Поверните ручку или
нажмите Q или P, чтобы выбрать
и изменить значение. Нажмите
SET/CLR или 9, чтобы задать
скорость. Когда порог скорости
будет задан, отключить эту функ‐
цию можно нажатием SET/CLR или

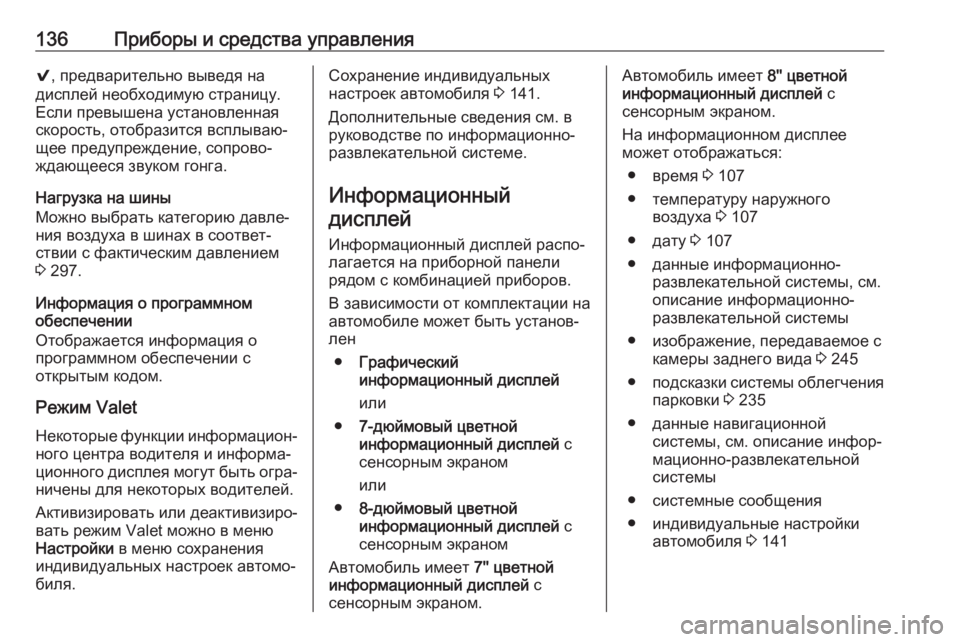

136Приборы и средства управления9, предварительно выведя на
дисплей необходимую страницу.
Если превышена установленная
скорость, отобразится всплываю‐
щее предупреждение, сопрово‐
ждающееся звуком гонга.
Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением 3 297.
Информация о программном
обеспечении
Отображается информация о
программном обеспечении с
открытым кодом.
Режим Valet Некоторые функции информацион‐
ного центра водителя и информа‐
ционного дисплея могут быть огра‐ ничены для некоторых водителей.
Активизировать или деактивизиро‐
вать режим Valet можно в меню
Настройки в меню сохранения
индивидуальных настроек автомо‐
биля.Сохранение индивидуальных
настроек автомобиля 3 141.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Информационныйдисплей
Информационный дисплей распо‐ лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплей
или
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном
или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
Автомобиль имеет 7'' цветной
информационный дисплей с
сенсорным экраном.Автомобиль имеет 8'' цветной
информационный дисплей с
сенсорным экраном.
На информационном дисплее
может отображаться:
● время 3 107
● температуру наружного воздуха 3 107
● дату 3 107
● данные информационно- развлекательной системы, см.
описание информационно-
развлекательной системы
● изображение, передаваемое с камеры заднего вида 3 245
● подсказки системы облегчения
парковки 3 235
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● системные сообщения
● индивидуальные настройки автомобиля 3 141

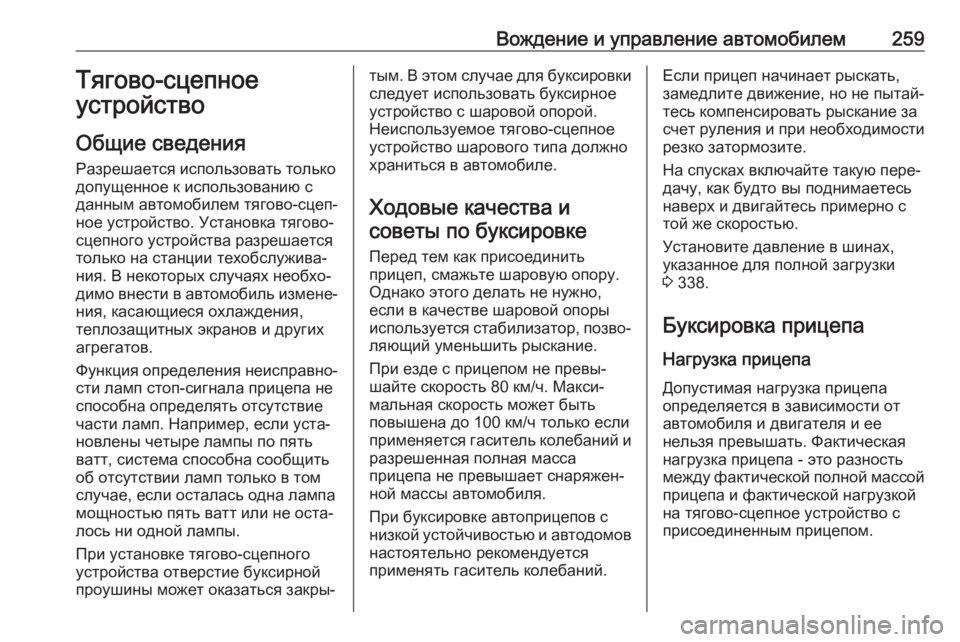

Вождение и управление автомобилем259Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения,
теплозащитных экранов и других
агрегатов.
Функция определения неисправно‐
сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐
новлены четыре лампы по пять
ватт, система способна сообщить
об отсутствии ламп только в том
случае, если осталась одна лампа
мощностью пять ватт или не оста‐
лось ни одной лампы.
При установке тягово-сцепного
устройства отверстие буксирной
проушины может оказаться закры‐тым. В этом случае для буксировки следует использовать буксирное
устройство с шаровой опорой.
Неиспользуемое тягово-сцепное
устройство шарового типа должно
храниться в автомобиле.
Ходовые качества и советы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
При езде с прицепом не превы‐
шайте скорость 80 км/ч. Макси‐
мальная скорость может быть
повышена до 100 км/ч только если применяется гаситель колебаний и
разрешенная полная масса
прицепа не превышает снаряжен‐
ной массы автомобиля.
При буксировке автоприцепов с
низкой устойчивостью и автодомов настоятельно рекомендуется
применять гаситель колебаний.Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 338.
Буксировка прицепа Нагрузка прицепа
Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.

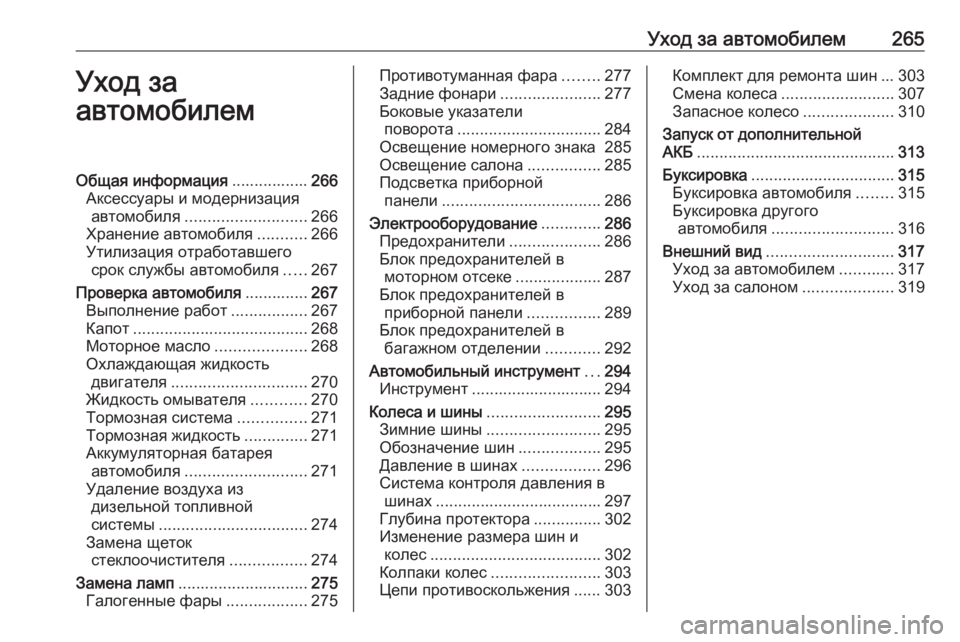

Уход за автомобилем265Уход за
автомобилемОбщая информация .................266
Аксессуары и модернизация автомобиля ........................... 266
Хранение автомобиля ...........266
Утилизация отработавшего срок службы автомобиля .....267
Проверка автомобиля ..............267
Выполнение работ .................267
Капот ....................................... 268
Моторное масло ....................268
Охлаждающая жидкость двигателя .............................. 270
Жидкость омывателя ............270
Тормозная система ...............271
Тормозная жидкость ..............271
Аккумуляторная батарея автомобиля ........................... 271
Удаление воздуха из дизельной топливной
системы ................................. 274
Замена щеток стеклоочистителя .................274
Замена ламп ............................. 275
Галогенные фары ..................275Противотуманная фара ........277
Задние фонари ......................277
Боковые указатели поворота ................................ 284
Освещение номерного знака 285
Освещение салона ................285
Подсветка приборной панели ................................... 286
Электрооборудование .............286
Предохранители ....................286
Блок предохранителей в моторном отсеке ...................287
Блок предохранителей в приборной панели ................289
Блок предохранителей в багажном отделении ............292
Автомобильный инструмент ...294
Инструмент ............................. 294
Колеса и шины ......................... 295
Зимние шины ......................... 295
Обозначение шин ..................295
Давление в шинах .................296
Система контроля давления в шинах ..................................... 297
Глубина протектора ...............302
Изменение размера шин и колес ...................................... 302
Колпаки колес ........................ 303
Цепи противоскольжения ...... 303Комплект для ремонта шин ... 303
Смена колеса ......................... 307
Запасное колесо ....................310
Запуск от дополнительной АКБ ............................................ 313
Буксировка ................................ 315
Буксировка автомобиля ........315
Буксировка другого автомобиля ........................... 316
Внешний вид ............................ 317
Уход за автомобилем ............317
Уход за салоном ....................319

Уход за автомобилем295Спортивный универсал с
комплектом для ремонта шин
Откройте панель пола багажного
отделения 3 91.
Инструменты и буксирная
проушина хранятся в ящике вместе с комплектом для ремонта шин.
Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и
по возможности под прямым углом. При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь
шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 338.В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
например, 215/60 R 16 95 H215:Ширина шины в мм60:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat16:Диаметр обода колеса в
дюймах95:Коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
