OPEL ASTRA K 2018.5 Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana269
3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri no luktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības
virzienam.

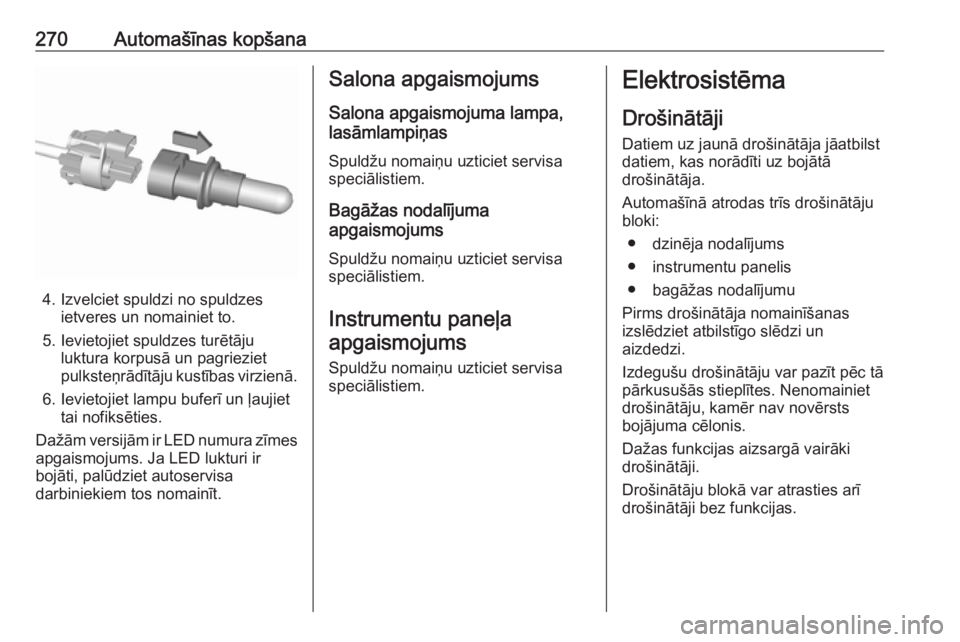

270Automašīnas kopšana
4. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Dažām versijām ir LED numura zīmes apgaismojums. Ja LED lukturi ir
bojāti, palūdziet autoservisa
darbiniekiem tos nomainīt.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Bagāžas nodalījuma
apgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.
Instrumentu paneļa apgaismojums
Spuldžu nomaiņu uzticiet servisa
speciālistiem.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes. Nenomainietdrošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

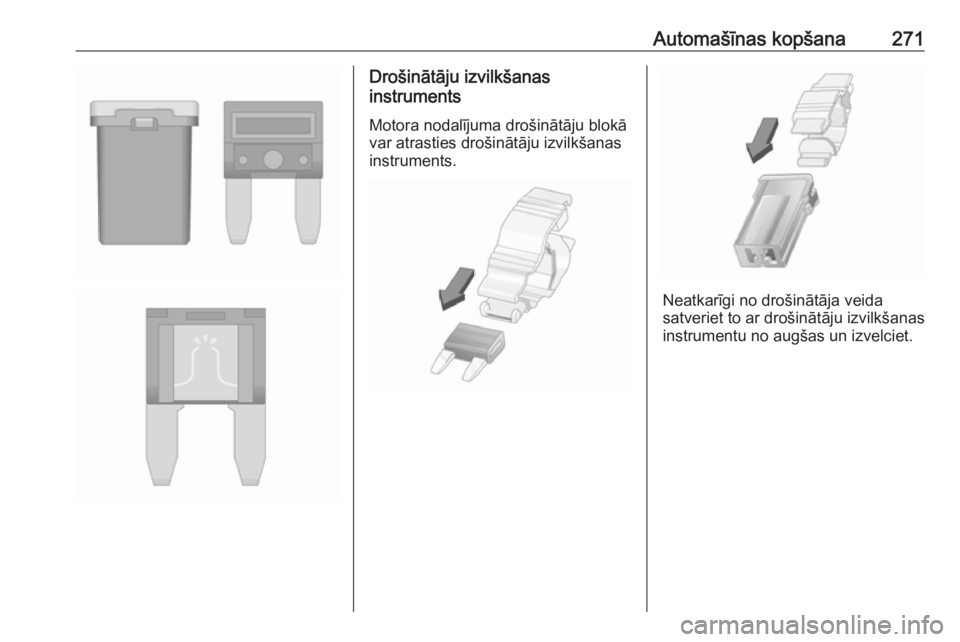

Automašīnas kopšana271Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

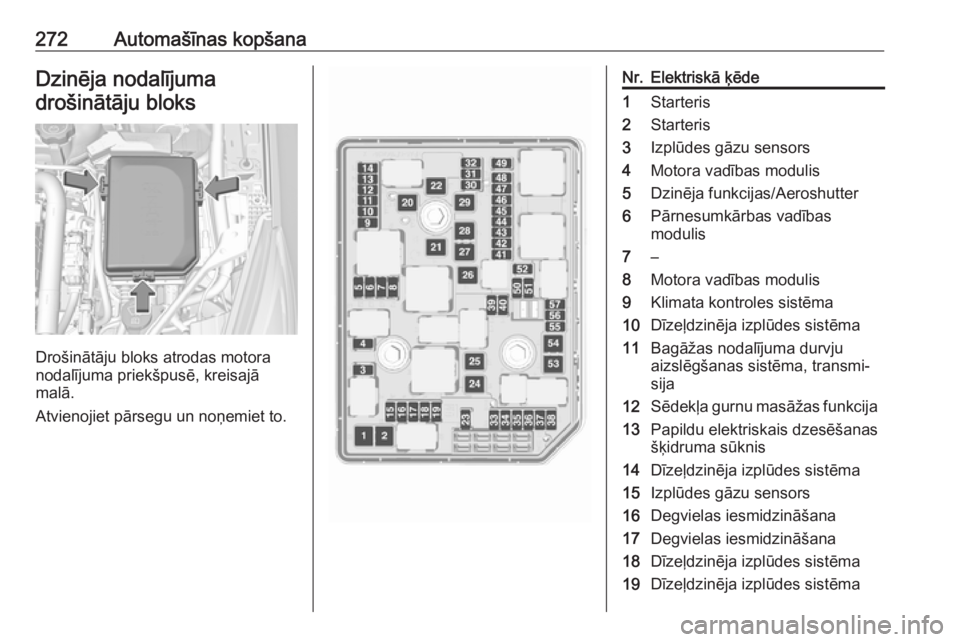

272Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.
Nr.Elektriskā ķēde1Starteris2Starteris3Izplūdes gāzu sensors4Motora vadības modulis5Dzinēja funkcijas/Aeroshutter6Pārnesumkārbas vadības
modulis7–8Motora vadības modulis9Klimata kontroles sistēma10Dīzeļdzinēja izplūdes sistēma11Bagāžas nodalījuma durvju
aizslēgšanas sistēma, transmi‐
sija12Sēdekļa gurnu masāžas funkcija13Papildu elektriskais dzesēšanas
šķidruma sūknis14Dīzeļdzinēja izplūdes sistēma15Izplūdes gāzu sensors16Degvielas iesmidzināšana17Degvielas iesmidzināšana18Dīzeļdzinēja izplūdes sistēma19Dīzeļdzinēja izplūdes sistēma

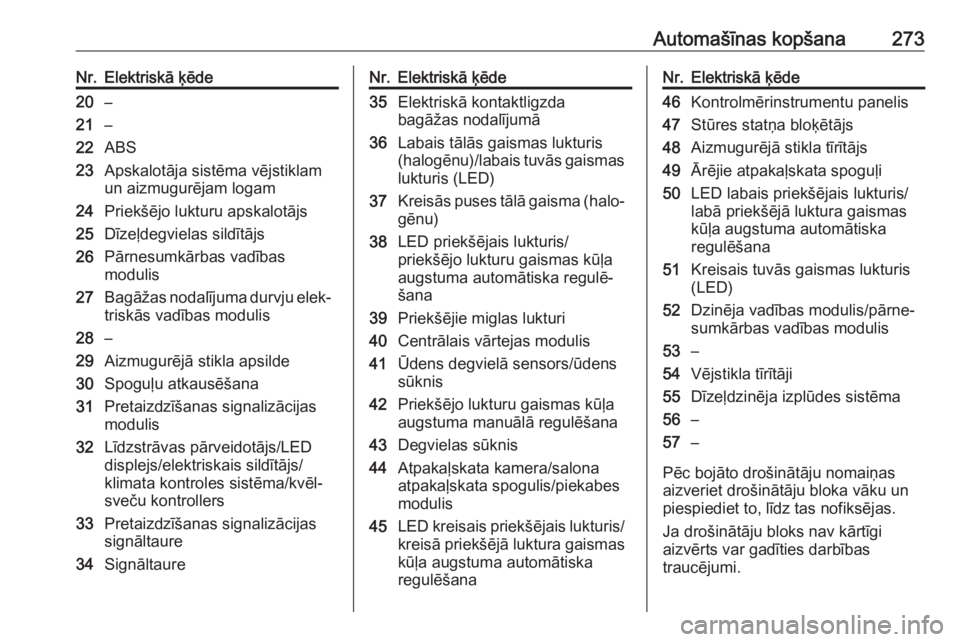

Automašīnas kopšana273Nr.Elektriskā ķēde20–21–22ABS23Apskalotāja sistēma vējstiklam
un aizmugurējam logam24Priekšējo lukturu apskalotājs25Dīzeļdegvielas sildītājs26Pārnesumkārbas vadības
modulis27Bagāžas nodalījuma durvju elek‐
triskās vadības modulis28–29Aizmugurējā stikla apsilde30Spoguļu atkausēšana31Pretaizdzīšanas signalizācijas
modulis32Līdzstrāvas pārveidotājs/LED
displejs/elektriskais sildītājs/
klimata kontroles sistēma/kvēl‐
sveču kontrollers33Pretaizdzīšanas signalizācijas
signāltaure34SignāltaureNr.Elektriskā ķēde35Elektriskā kontaktligzda
bagāžas nodalījumā36Labais tālās gaismas lukturis
(halogēnu)/labais tuvās gaismas
lukturis (LED)37Kreisās puses tālā gaisma (halo‐ gēnu)38LED priekšējais lukturis/
priekšējo lukturu gaismas kūļa
augstuma automātiska regulē‐
šana39Priekšējie miglas lukturi40Centrālais vārtejas modulis41Ūdens degvielā sensors/ūdens
sūknis42Priekšējo lukturu gaismas kūļa
augstuma manuālā regulēšana43Degvielas sūknis44Atpakaļskata kamera/salona
atpakaļskata spogulis/piekabes
modulis45LED kreisais priekšējais lukturis/ kreisā priekšējā luktura gaismaskūļa augstuma automātiska
regulēšanaNr.Elektriskā ķēde46Kontrolmērinstrumentu panelis47Stūres statņa bloķētājs48Aizmugurējā stikla tīrītājs49Ārējie atpakaļskata spoguļi50LED labais priekšējais lukturis/
labā priekšējā luktura gaismas
kūļa augstuma automātiska
regulēšana51Kreisais tuvās gaismas lukturis
(LED)52Dzinēja vadības modulis/pārne‐
sumkārbas vadības modulis53–54Vējstikla tīrītāji55Dīzeļdzinēja izplūdes sistēma56–57–
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.

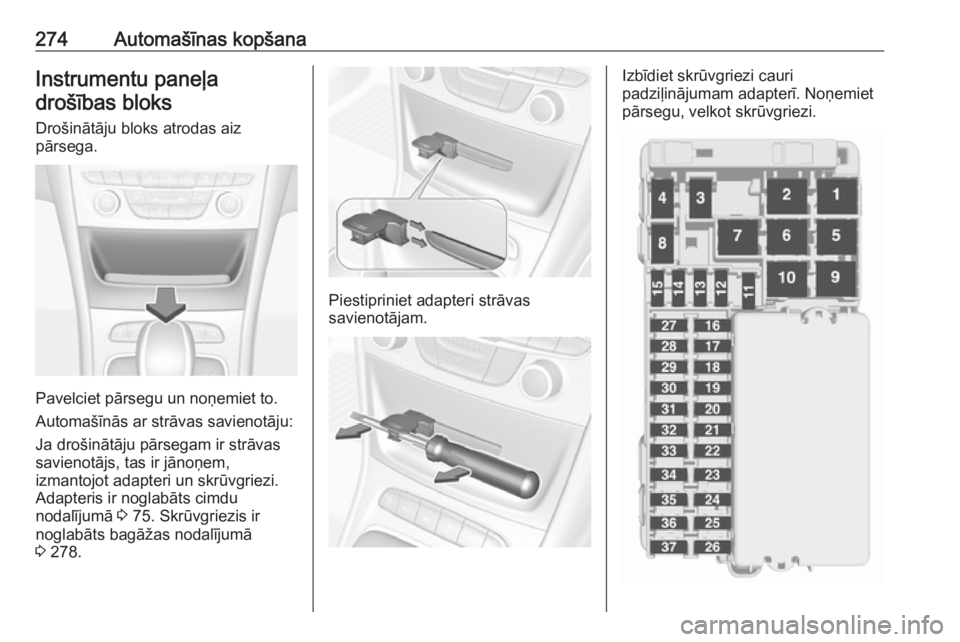

274Automašīnas kopšanaInstrumentu paneļadrošības bloks
Drošinātāju bloks atrodas aiz
pārsega.
Pavelciet pārsegu un noņemiet to.
Automašīnās ar strāvas savienotāju:
Ja drošinātāju pārsegam ir strāvas
savienotājs, tas ir jānoņem,
izmantojot adapteri un skrūvgriezi.
Adapteris ir noglabāts cimdu
nodalījumā 3 75. Skrūvgriezis ir
noglabāts bagāžas nodalījumā
3 278.
Piestipriniet adapteri strāvas
savienotājam.
Izbīdiet skrūvgriezi cauri
padziļinājumam adapterī. Noņemiet pārsegu, velkot skrūvgriezi.

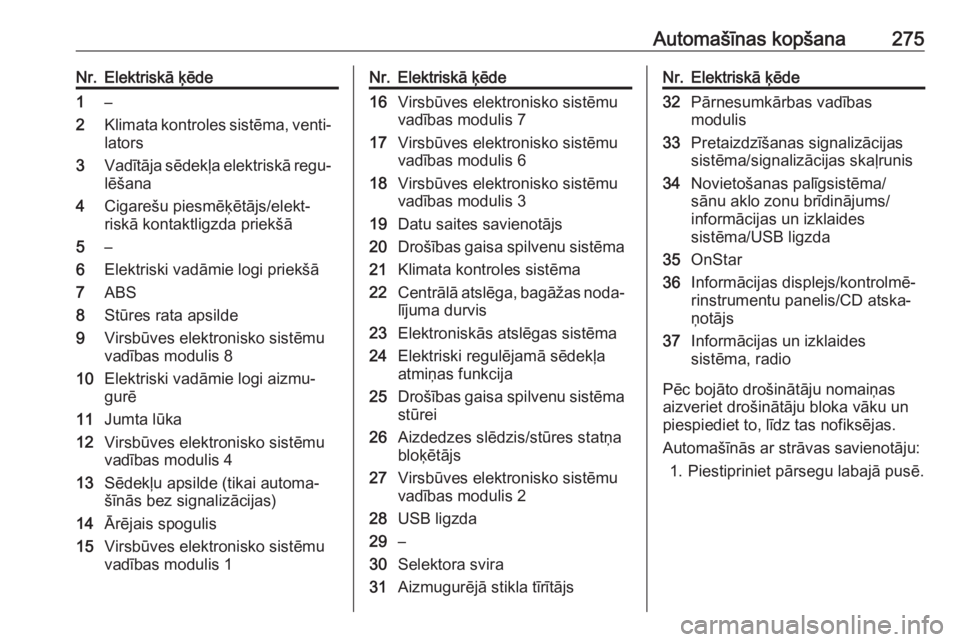

Automašīnas kopšana275Nr.Elektriskā ķēde1–2Klimata kontroles sistēma, venti‐lators3Vadītāja sēdekļa elektriskā regu‐
lēšana4Cigarešu piesmēķētājs/elekt‐
riskā kontaktligzda priekšā5–6Elektriski vadāmie logi priekšā7ABS8Stūres rata apsilde9Virsbūves elektronisko sistēmu
vadības modulis 810Elektriski vadāmie logi aizmu‐
gurē11Jumta lūka12Virsbūves elektronisko sistēmu
vadības modulis 413Sēdekļu apsilde (tikai automa‐
šīnās bez signalizācijas)14Ārējais spogulis15Virsbūves elektronisko sistēmu
vadības modulis 1Nr.Elektriskā ķēde16Virsbūves elektronisko sistēmu
vadības modulis 717Virsbūves elektronisko sistēmu
vadības modulis 618Virsbūves elektronisko sistēmu
vadības modulis 319Datu saites savienotājs20Drošības gaisa spilvenu sistēma21Klimata kontroles sistēma22Centrālā atslēga, bagāžas noda‐
lījuma durvis23Elektroniskās atslēgas sistēma24Elektriski regulējamā sēdekļa
atmiņas funkcija25Drošības gaisa spilvenu sistēma
stūrei26Aizdedzes slēdzis/stūres statņa
bloķētājs27Virsbūves elektronisko sistēmu
vadības modulis 228USB ligzda29–30Selektora svira31Aizmugurējā stikla tīrītājsNr.Elektriskā ķēde32Pārnesumkārbas vadības
modulis33Pretaizdzīšanas signalizācijas
sistēma/signalizācijas skaļrunis34Novietošanas palīgsistēma/
sānu aklo zonu brīdinājums/
informācijas un izklaides
sistēma/USB ligzda35OnStar36Informācijas displejs/kontrolmē‐
rinstrumentu panelis/CD atska‐
ņotājs37Informācijas un izklaides
sistēma, radio
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Automašīnās ar strāvas savienotāju: 1. Piestipriniet pārsegu labajā pusē.

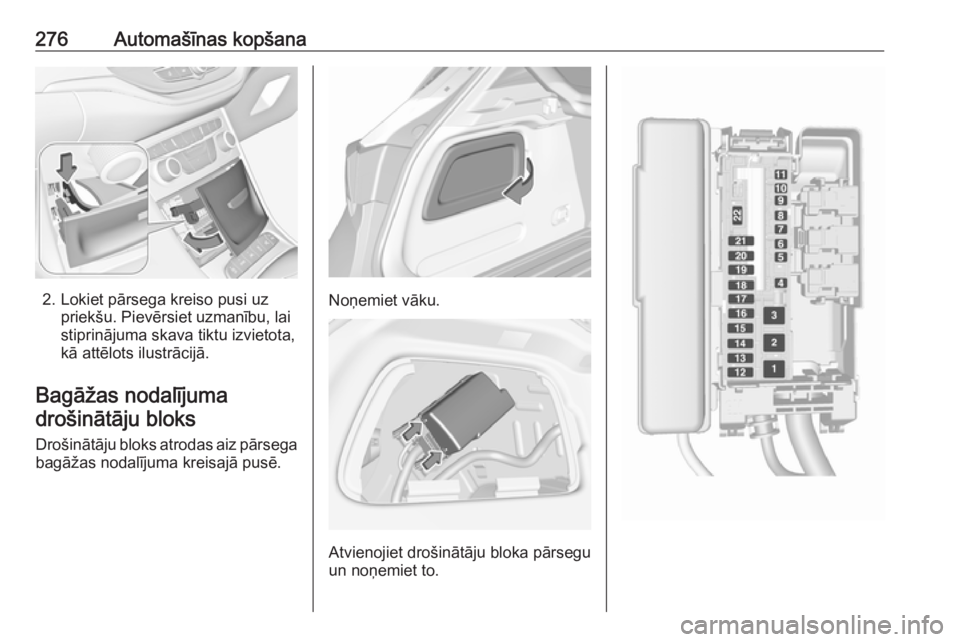

276Automašīnas kopšana
2. Lokiet pārsega kreiso pusi uzpriekšu. Pievērsiet uzmanību, lai
stiprinājuma skava tiktu izvietota,
kā attēlots ilustrācijā.
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz pārsega bagāžas nodalījuma kreisajā pusē.Noņemiet vāku.
Atvienojiet drošinātāju bloka pārsegu
un noņemiet to.

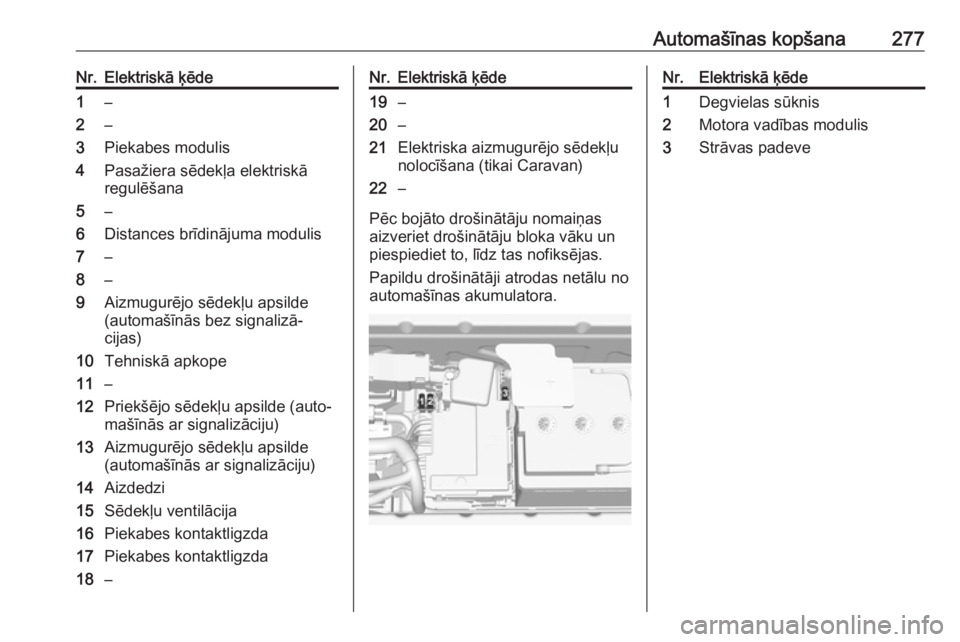

Automašīnas kopšana277Nr.Elektriskā ķēde1–2–3Piekabes modulis4Pasažiera sēdekļa elektriskā
regulēšana5–6Distances brīdinājuma modulis7–8–9Aizmugurējo sēdekļu apsilde
(automašīnās bez signalizā‐
cijas)10Tehniskā apkope11–12Priekšējo sēdekļu apsilde (auto‐
mašīnās ar signalizāciju)13Aizmugurējo sēdekļu apsilde
(automašīnās ar signalizāciju)14Aizdedzi15Sēdekļu ventilācija16Piekabes kontaktligzda17Piekabes kontaktligzda18–Nr.Elektriskā ķēde19–20–21Elektriska aizmugurējo sēdekļu
nolocīšana (tikai Caravan)22–
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Papildu drošinātāji atrodas netālu no
automašīnas akumulatora.
Nr.Elektriskā ķēde1Degvielas sūknis2Motora vadības modulis3Strāvas padeve

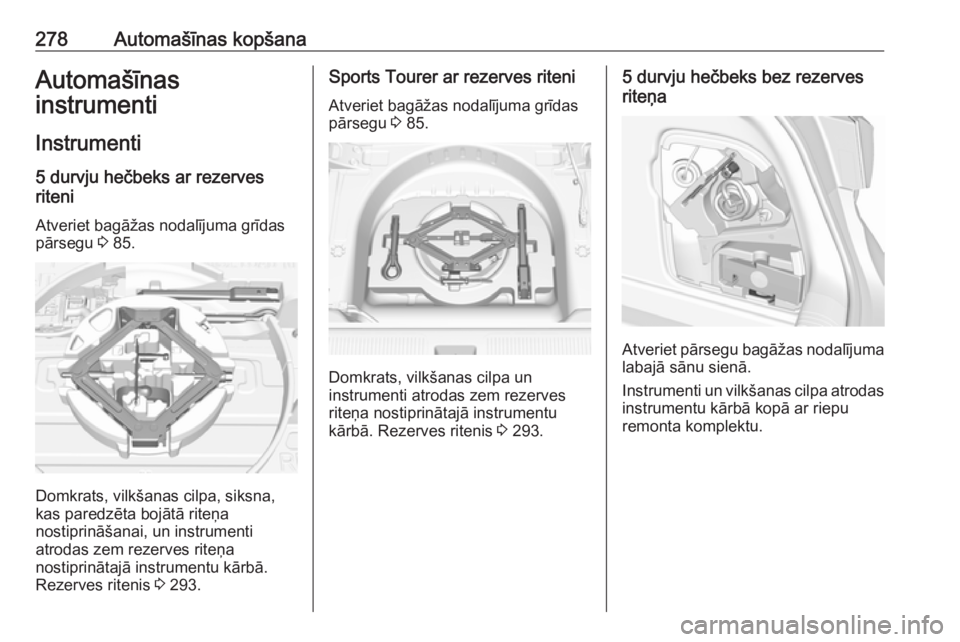

278Automašīnas kopšanaAutomašīnas
instrumenti
Instrumenti 5 durvju hečbeks ar rezerves
riteni
Atveriet bagāžas nodalījuma grīdas
pārsegu 3 85.
Domkrats, vilkšanas cilpa, siksna,
kas paredzēta bojātā riteņa
nostiprināšanai, un instrumenti
atrodas zem rezerves riteņa
nostiprinātajā instrumentu kārbā.
Rezerves ritenis 3 293.
Sports Tourer ar rezerves riteni
Atveriet bagāžas nodalījuma grīdas
pārsegu 3 85.
Domkrats, vilkšanas cilpa un
instrumenti atrodas zem rezerves
riteņa nostiprinātajā instrumentu
kārbā. Rezerves ritenis 3 293.
5 durvju hečbeks bez rezerves
riteņa
Atveriet pārsegu bagāžas nodalījuma labajā sānu sienā.
Instrumenti un vilkšanas cilpa atrodas instrumentu kārbā kopā ar riepu
remonta komplektu.
