OPEL ASTRA K 2018.5 Betriebsanleitung (in German)

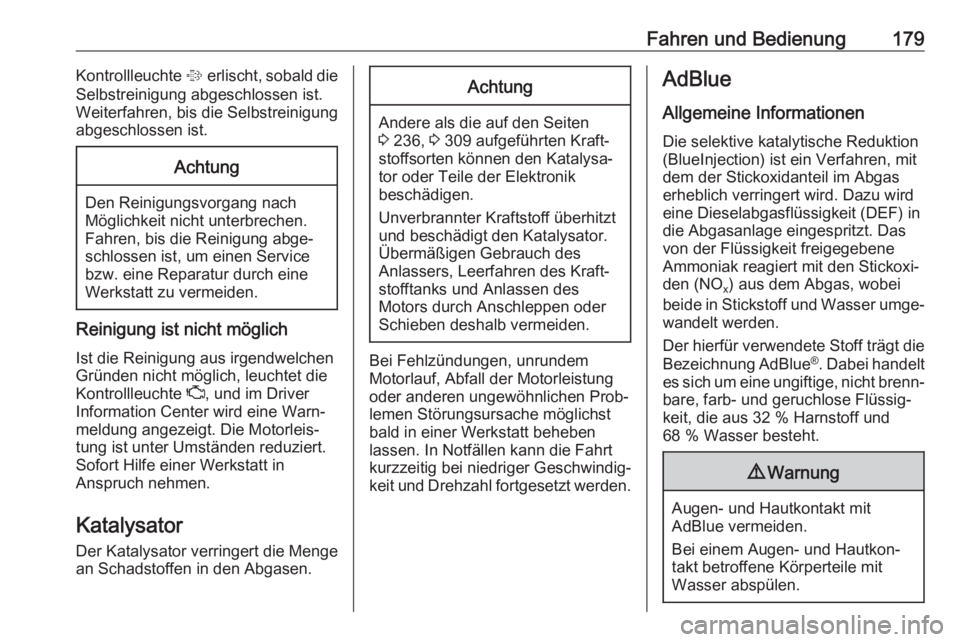

Fahren und Bedienung179Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiterfahren, bis die Selbstreinigung
abgeschlossen ist.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Driver
Information Center wird eine Warn‐
meldung angezeigt. Die Motorleis‐ tung ist unter Umständen reduziert.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 236, 3 309 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Schieben deshalb vermeiden.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐ keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene
Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei handelt
es sich um eine ungiftige, nicht brenn‐ bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.

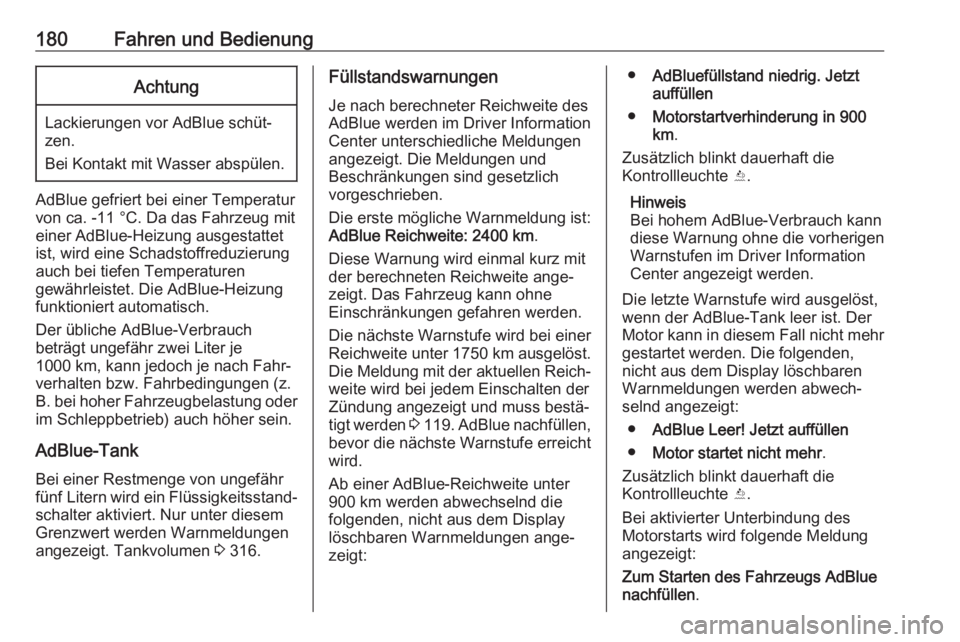

180Fahren und BedienungAchtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr zwei Liter je
1000 km, kann jedoch je nach Fahr‐
verhalten bzw. Fahrbedingungen (z.
B. bei hoher Fahrzeugbelastung oder
im Schleppbetrieb) auch höher sein.
AdBlue-TankBei einer Restmenge von ungefähr
fünf Litern wird ein Flüssigkeitsstand‐
schalter aktiviert. Nur unter diesem
Grenzwert werden Warnmeldungen
angezeigt. Tankvolumen 3 316.
Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information Center unterschiedliche Meldungen
angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist:
AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐ zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst. Die Meldung mit der aktuellen Reich‐ weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 119 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr
gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐ selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .

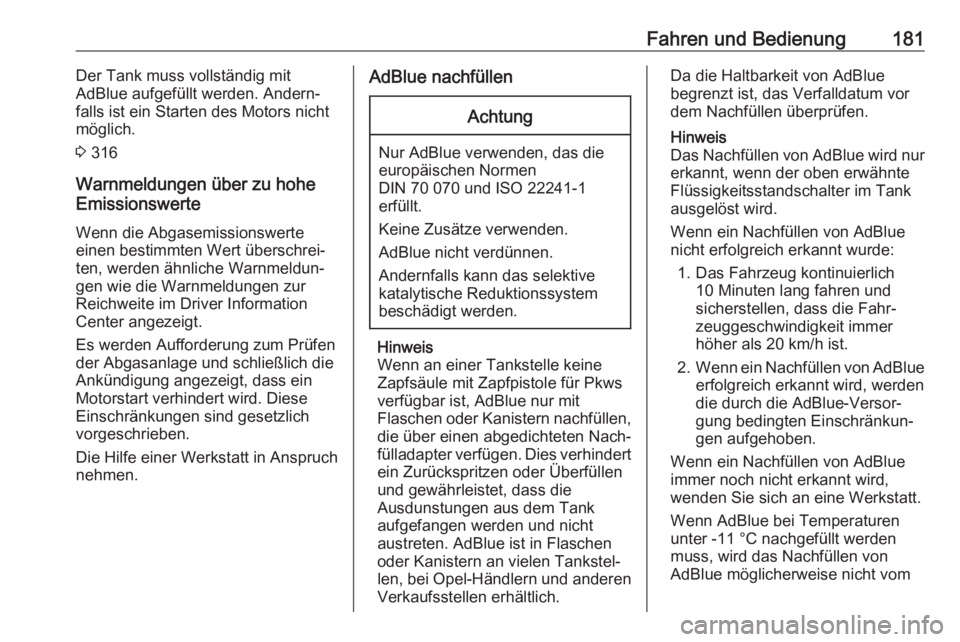

Fahren und Bedienung181Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐ falls ist ein Starten des Motors nicht
möglich.
3 316
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch nehmen.AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Das Nachfüllen von AdBlue wird nur erkannt, wenn der oben erwähnte
Flüssigkeitsstandschalter im Tank
ausgelöst wird.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und
sicherstellen, dass die Fahr‐
zeuggeschwindigkeit immer
höher als 20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.
Wenn ein Nachfüllen von AdBlue
immer noch nicht erkannt wird,
wenden Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom

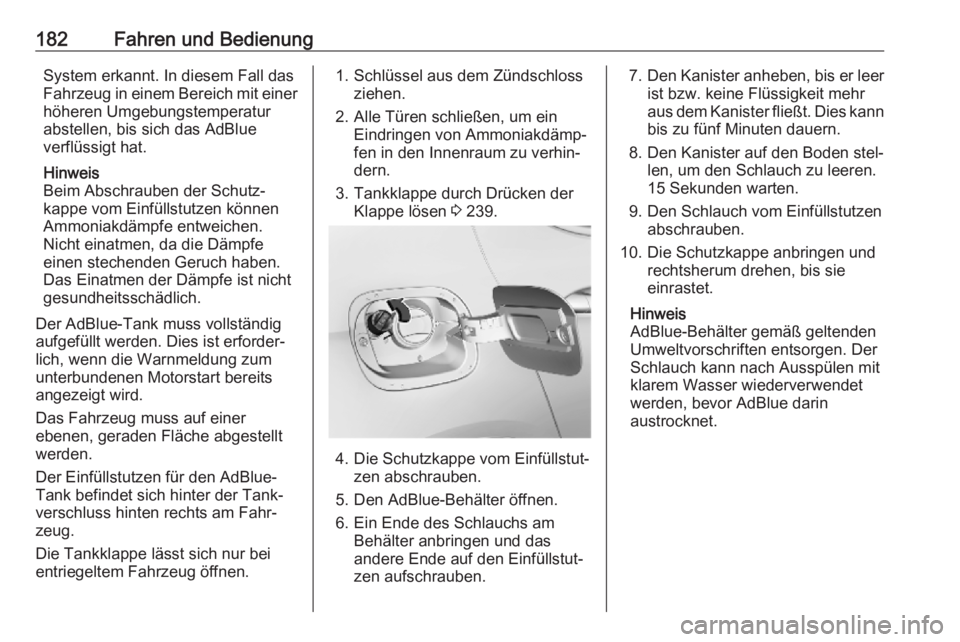

182Fahren und BedienungSystem erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur
abstellen, bis sich das AdBlue
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Der AdBlue-Tank muss vollständig aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen.1. Schlüssel aus dem Zündschloss ziehen.
2. Alle Türen schließen, um ein Eindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 239.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
7. Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechtsherum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden
Umweltvorschriften entsorgen. Der
Schlauch kann nach Ausspülen mit
klarem Wasser wiederverwendet
werden, bevor AdBlue darin
austrocknet.

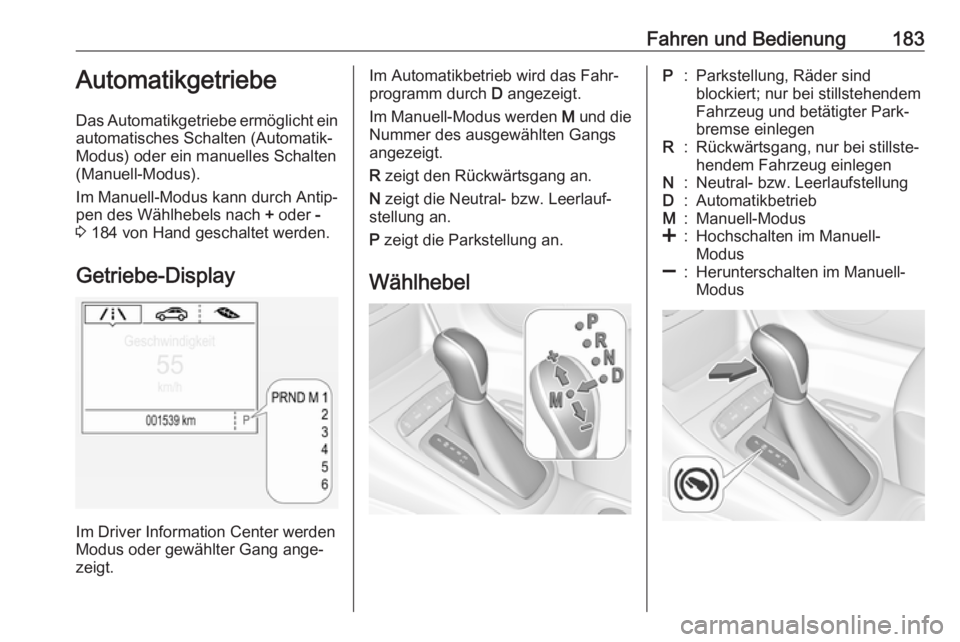

Fahren und Bedienung183Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Im Manuell-Modus kann durch Antip‐
pen des Wählhebels nach + oder -
3 184 von Hand geschaltet werden.
Getriebe-Display
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Räder sind
blockiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus

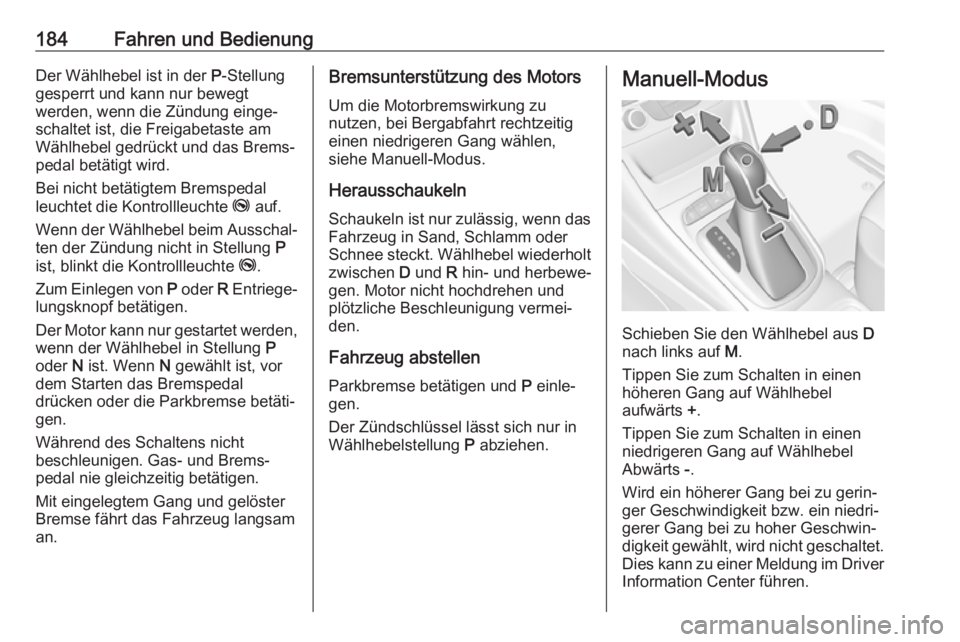

184Fahren und BedienungDer Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐ ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig
einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Schieben Sie den Wählhebel aus D
nach links auf M.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel
aufwärts +.
Tippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel
Abwärts -.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.

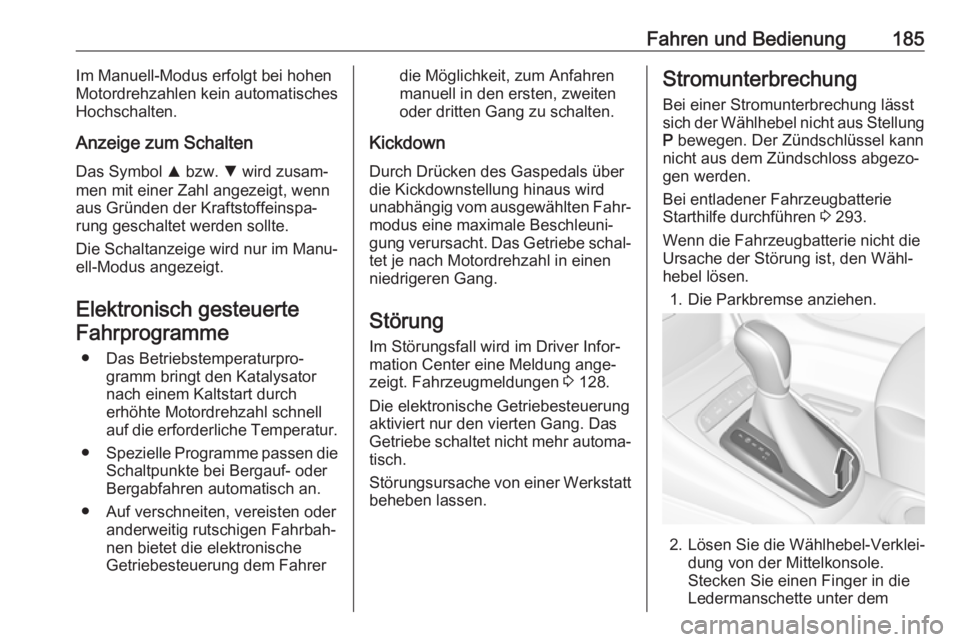

Fahren und Bedienung185Im Manuell-Modus erfolgt bei hohen
Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.
Elektronisch gesteuerte Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen bietet die elektronische
Getriebesteuerung dem Fahrerdie Möglichkeit, zum Anfahren
manuell in den ersten, zweiten
oder dritten Gang zu schalten.
Kickdown Durch Drücken des Gaspedals über
die Kickdownstellung hinaus wird
unabhängig vom ausgewählten Fahr‐ modus eine maximale Beschleuni‐
gung verursacht. Das Getriebe schal‐
tet je nach Motordrehzahl in einen
niedrigeren Gang.
Störung Im Störungsfall wird im Driver Infor‐
mation Center eine Meldung ange‐
zeigt. Fahrzeugmeldungen 3 128.
Die elektronische Getriebesteuerung aktiviert nur den vierten Gang. Das Getriebe schaltet nicht mehr automa‐
tisch.
Störungsursache von einer Werkstatt
beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐ gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 293.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Lösen Sie die Wählhebel-Verklei‐ dung von der Mittelkonsole.Stecken Sie einen Finger in die
Ledermanschette unter dem

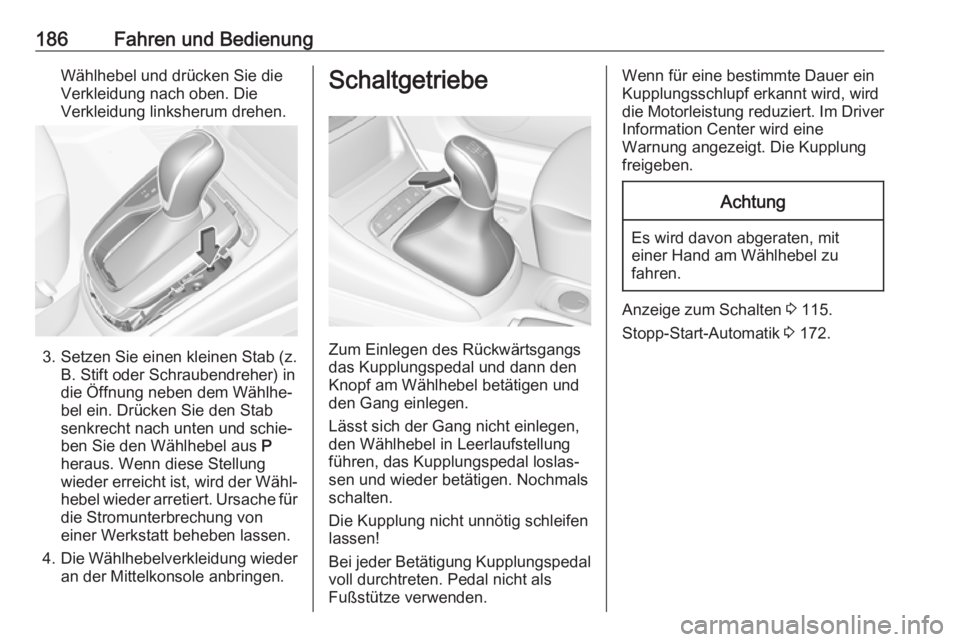

186Fahren und BedienungWählhebel und drücken Sie die
Verkleidung nach oben. Die
Verkleidung linksherum drehen.
3. Setzen Sie einen kleinen Stab (z. B. Stift oder Schraubendreher) in
die Öffnung neben dem Wählhe‐
bel ein. Drücken Sie den Stab
senkrecht nach unten und schie‐
ben Sie den Wählhebel aus P
heraus. Wenn diese Stellung
wieder erreicht ist, wird der Wähl‐
hebel wieder arretiert. Ursache für die Stromunterbrechung von
einer Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Wenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung
freigeben.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 115.
Stopp-Start-Automatik 3 172.

Fahren und Bedienung187Automatisiertes
Schaltgetriebe
Das automatisierte Schaltgetriebe
ermöglicht ein manuelles Schalten
(Manuell-Modus) oder ein automati‐
sches Schalten (Automatikmodus). In
beiden Modi wird die automatische
Kupplungsbetätigung angewendet.
Das manuelle Schalten erfolgt über
ein Antippen des Wählhebels im
Manuell-Modus.
Hinweis
Beim Entriegeln oder Öffnen einer
Fahrzeugtür kann ein von der
Hydraulikanlage verursachtes
Geräusch zu hören sein.Getriebe-Display
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
Wählhebel
Den Wählhebel immer bis zum
Anschlag in die entsprechende Rich‐ tung führen. Nach Loslassen kehrt er automatisch in die Mittelstellung
zurück.
Hinweis
Den Wählhebel nicht in einer
Zwischenposition halten. Wird ein
Gang nicht vollständig eingelegt,

188Fahren und Bedienungkann eine Funktionsstörung auftre‐
ten und im Driver Information Center kann eine Fehlermeldung angezeigtwerden.
Den Wählhebel wieder in die mittlere
Position bringen. Nach einer kurzen
Weile wird im Driver Information
Center N angezeigt, und das
System kann wieder normal betrie‐
ben werden.N:Neutral- bzw. LeerlaufstellungD/
M:Wechsel zwischen Automatik-
(D) und Manuell-Modus (M).
Im Getriebe-Display wird
entweder D oder M mit dem
ausgewählten Gang ange‐
zeigt<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
ModusR:Rückwärtsgang. Nur bei
stehendem Fahrzeug einle‐
gen
Wenn der Wählhebel von R nach
links bewegt wird, wird direkt die
Fahrstufe D eingelegt.
Wird der Wählhebel von D nach +
oder - bewegt, wird der Manuell-
Modus M angewählt und das
Getriebe geschaltet.
LosfahrenDas Bremspedal betätigen und den
Wählhebel in D/M oder R bewegen.
Wenn D ausgewählt ist, befindet sich
das Getriebe im Automatikmodus und der erste Gang wird eingelegt. Wenn
R gewählt wurde, ist der Rückwärts‐
gang eingelegt.
Nach Freigabe des Bremspedals
fährt das Fahrzeug langsam an.
Um ohne Betätigen des Bremspedals
zu starten, sofort nach dem Einlegen
eines Gangs beschleunigen, noch
während D bzw. R blinkt.
Erfolgt keine Betätigung des Gaspe‐
dals oder der Fußbremse, wird kein
Gang eingelegt und D oder R blinkt
für kurze Zeit.Anhalten
In Position D wird beim Anhalten der
erste Gang eingelegt und die Kupp‐
lung freigegeben. Bei R bleibt der
Rückwärtsgang eingelegt.
Bremsunterstützung des Motors
Automatikbetrieb
Beim Bergabfahren schaltet das
automatisierte Schaltgetriebe erst in
einen höheren Gang, wenn eine rela‐ tiv hohe Motordrehzahl erreicht ist.
Beim Bremsen wird rechtzeitig
zurückgeschaltet.
Manuell-Modus
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen. Der
Wechsel in den Manuell-Modus ist
nur bei laufendem Motor oder
während eines Autostopps möglich.
