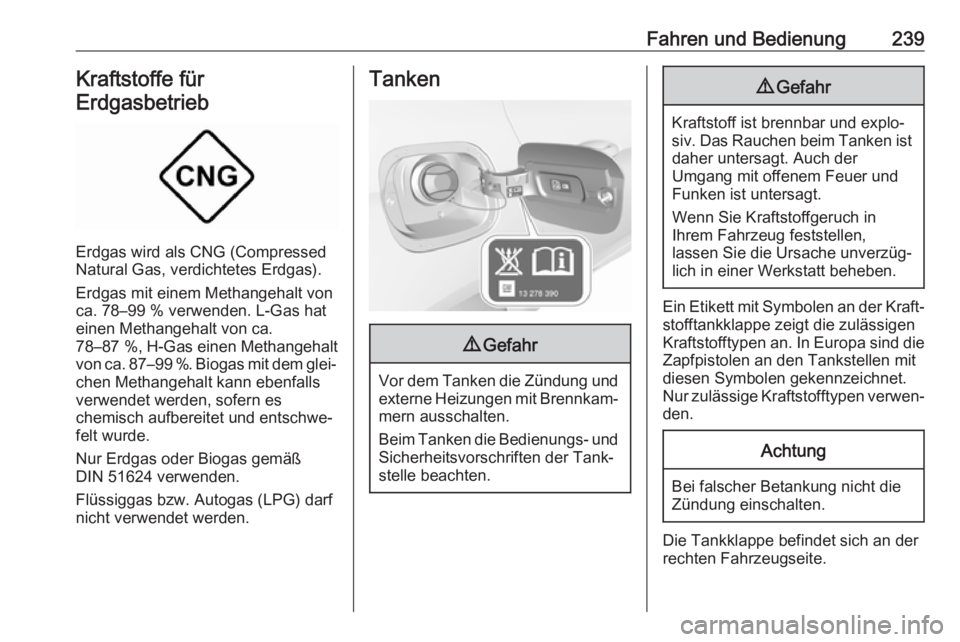

Fahren und Bedienung239Kraftstoffe für
Erdgasbetrieb
Erdgas wird als CNG (Compressed
Natural Gas, verdichtetes Erdgas).
Erdgas mit einem Methangehalt von
ca. 78–99 % verwenden. L-Gas hat
einen Methangehalt von ca.
78–87 % , H-Gas einen Methangehalt
von ca. 87–99 %. Biogas mit dem glei‐
chen Methangehalt kann ebenfalls
verwendet werden, sofern es
chemisch aufbereitet und entschwe‐ felt wurde.
Nur Erdgas oder Biogas gemäß
DIN 51624 verwenden.
Flüssiggas bzw. Autogas (LPG) darf
nicht verwendet werden.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Page 242 of 341

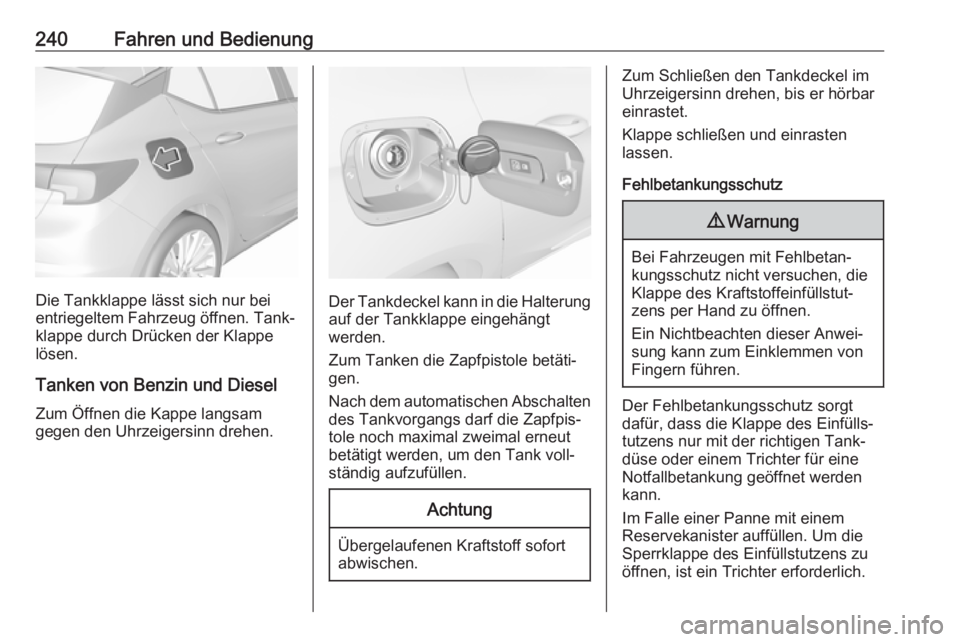

240Fahren und Bedienung
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Zum Öffnen die Kappe langsam
gegen den Uhrzeigersinn drehen.Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt
werden.
Zum Tanken die Zapfpistole betäti‐
gen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel im
Uhrzeigersinn drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten
lassen.
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die
Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Der Fehlbetankungsschutz sorgt
dafür, dass die Klappe des Einfülls‐
tutzens nur mit der richtigen Tank‐
düse oder einem Trichter für eine
Notfallbetankung geöffnet werden
kann.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Page 243 of 341

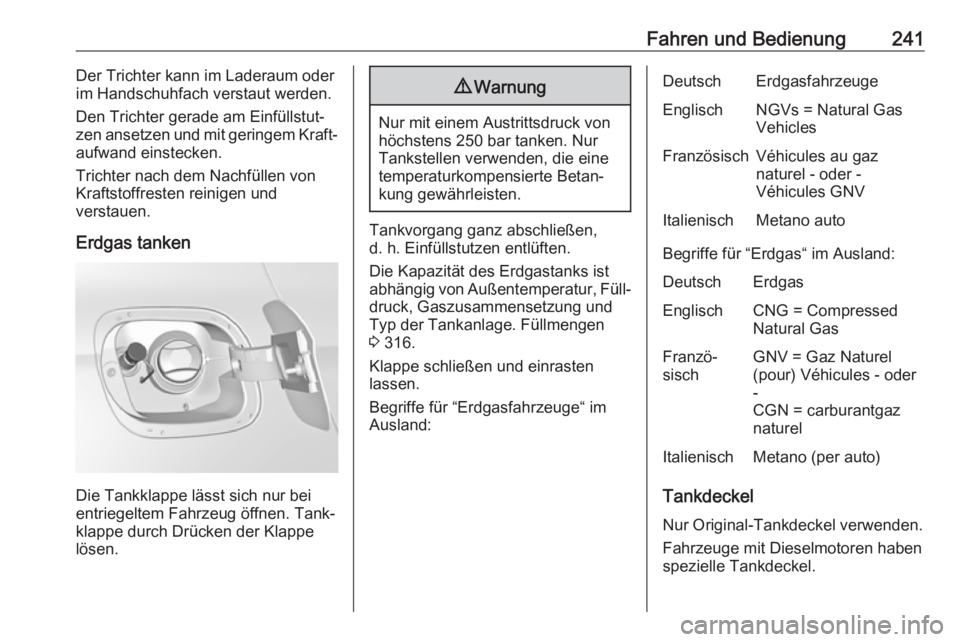

Fahren und Bedienung241Der Trichter kann im Laderaum oder
im Handschuhfach verstaut werden.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Trichter nach dem Nachfüllen von
Kraftstoffresten reinigen und
verstauen.
Erdgas tanken
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
9 Warnung
Nur mit einem Austrittsdruck von
höchstens 250 bar tanken. Nur
Tankstellen verwenden, die eine
temperaturkompensierte Betan‐ kung gewährleisten.
Tankvorgang ganz abschließen,
d. h. Einfüllstutzen entlüften.
Die Kapazität des Erdgastanks ist
abhängig von Außentemperatur, Füll‐
druck, Gaszusammensetzung und
Typ der Tankanlage. Füllmengen 3 316.
Klappe schließen und einrasten
lassen.
Begriffe für “Erdgasfahrzeuge“ im
Ausland:
DeutschErdgasfahrzeugeEnglischNGVs = Natural Gas
VehiclesFranzösischVéhicules au gaz
naturel - oder -
Véhicules GNVItalienischMetano auto
Begriffe für “Erdgas“ im Ausland:
DeutschErdgasEnglischCNG = Compressed
Natural GasFranzö‐
sischGNV = Gaz Naturel
(pour) Véhicules - oder
-
CGN = carburantgaz
naturelItalienischMetano (per auto)
Tankdeckel
Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Page 244 of 341

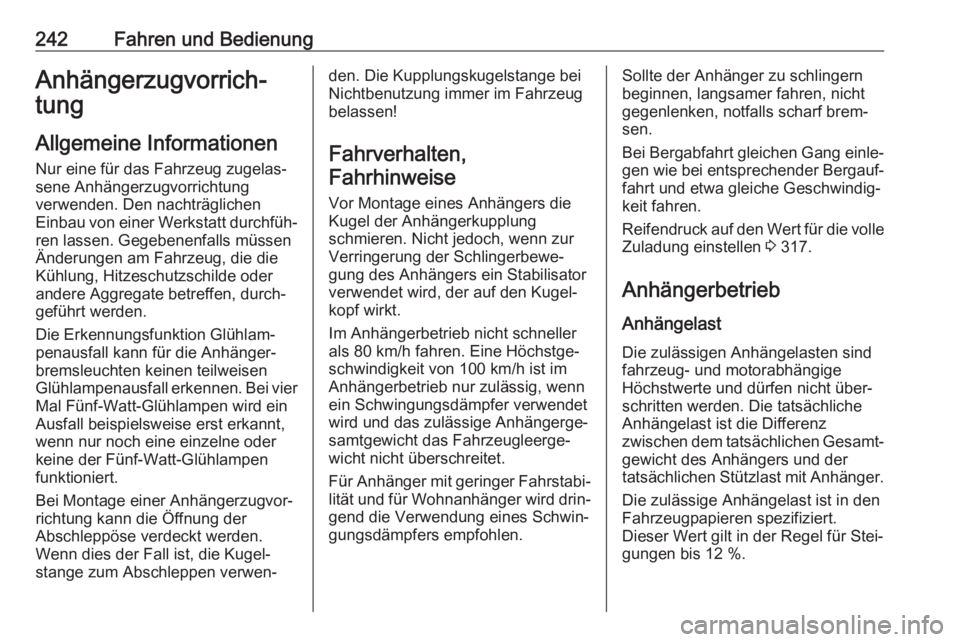

242Fahren und BedienungAnhängerzugvorrich‐
tung
Allgemeine Informationen
Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Den nachträglichen
Einbau von einer Werkstatt durchfüh‐
ren lassen. Gegebenenfalls müssen
Änderungen am Fahrzeug, die die
Kühlung, Hitzeschutzschilde oder
andere Aggregate betreffen, durch‐
geführt werden.
Die Erkennungsfunktion Glühlam‐ penausfall kann für die Anhänger‐ bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,
wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdeckt werden.
Wenn dies der Fall ist, die Kugel‐
stange zum Abschleppen verwen‐den. Die Kupplungskugelstange bei
Nichtbenutzung immer im Fahrzeug belassen!
Fahrverhalten, Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Im Anhängerbetrieb nicht schneller
als 80 km/h fahren. Eine Höchstge‐
schwindigkeit von 100 km/h ist im
Anhängerbetrieb nur zulässig, wenn
ein Schwingungsdämpfer verwendet
wird und das zulässige Anhängerge‐
samtgewicht das Fahrzeugleerge‐
wicht nicht überschreitet.
Für Anhänger mit geringer Fahrstabi‐ lität und für Wohnanhänger wird drin‐
gend die Verwendung eines Schwin‐
gungsdämpfers empfohlen.Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung einstellen 3 317.
Anhängerbetrieb
Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐ gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Page 245 of 341

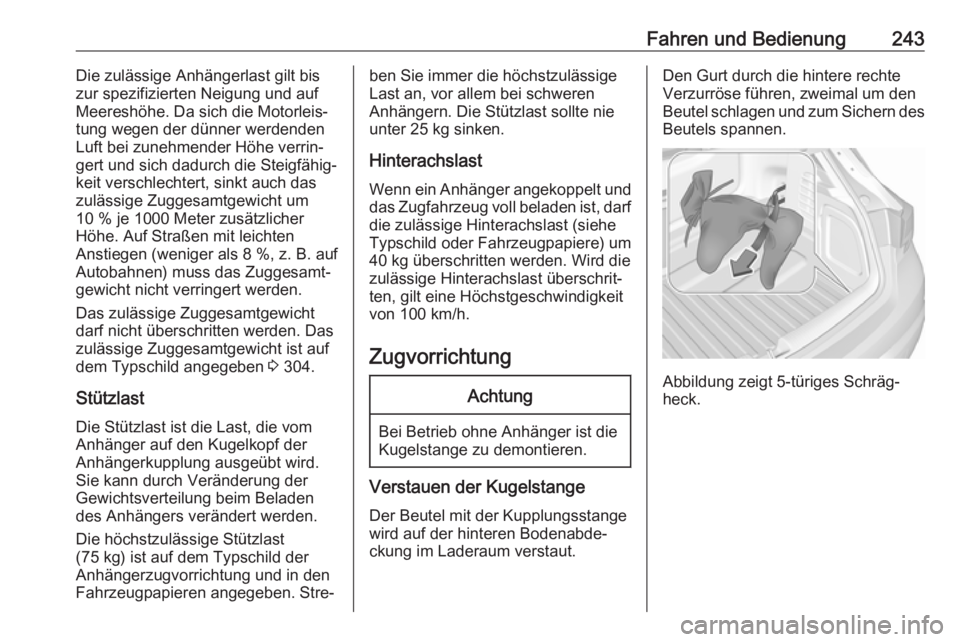

Fahren und Bedienung243Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐ keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um
10 % je 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten
Anstiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 304.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐ben Sie immer die höchstzulässige
Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angekoppelt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
40 kg überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Der Beutel mit der Kupplungsstange
wird auf der hinteren Bodenabde‐
ckung im Laderaum verstaut.
Den Gurt durch die hintere rechte
Verzurröse führen, zweimal um den
Beutel schlagen und zum Sichern des
Beutels spannen.
Abbildung zeigt 5-türiges Schräg‐
heck.
Page 246 of 341

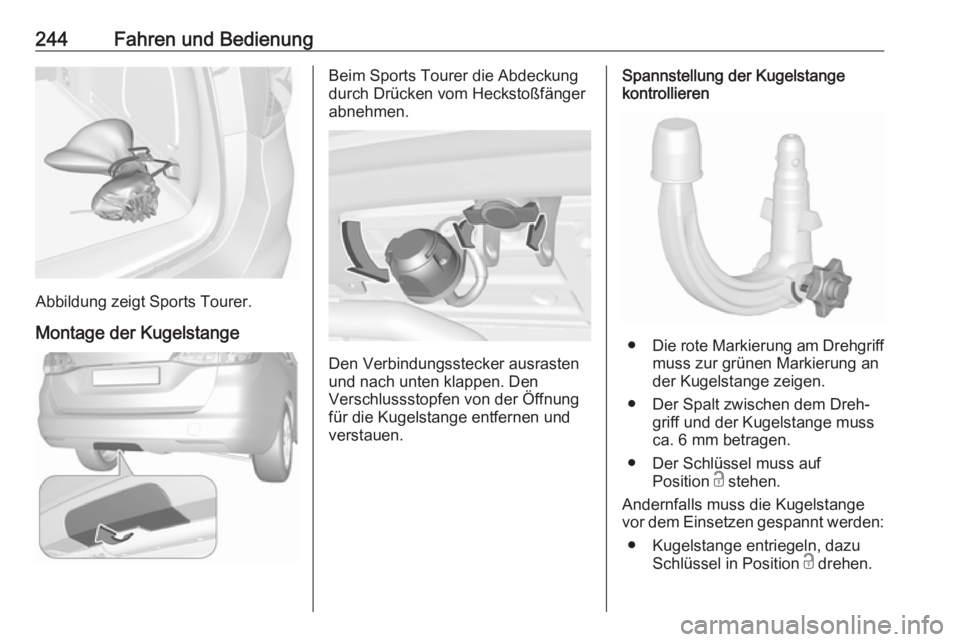

244Fahren und Bedienung
Abbildung zeigt Sports Tourer.Montage der Kugelstange
Beim Sports Tourer die Abdeckung
durch Drücken vom Heckstoßfänger
abnehmen.
Den Verbindungsstecker ausrasten
und nach unten klappen. Den
Verschlussstopfen von der Öffnung
für die Kugelstange entfernen und
verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor dem Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
Page 247 of 341

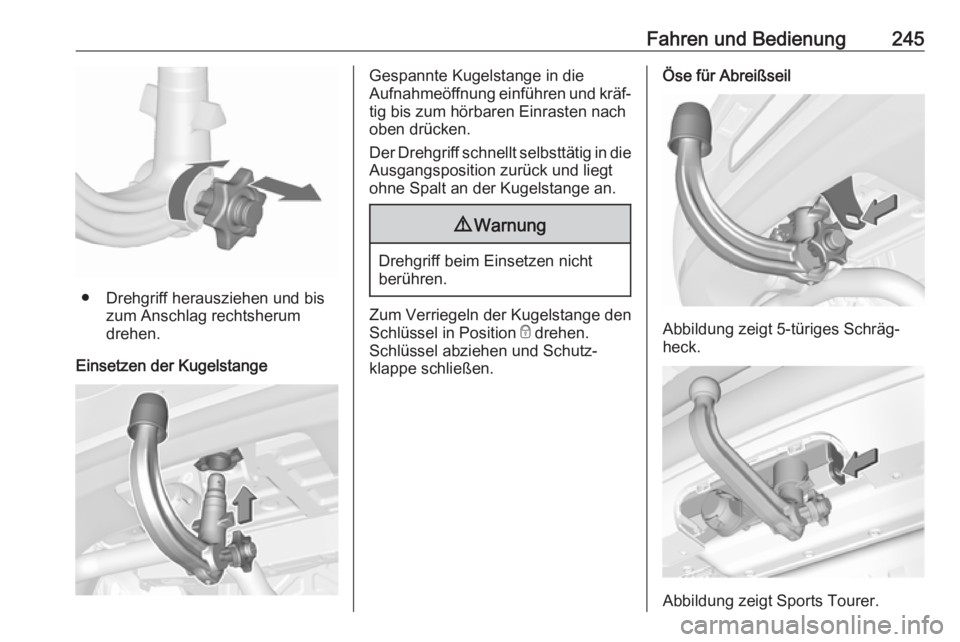

Fahren und Bedienung245
● Drehgriff herausziehen und biszum Anschlag rechtsherum
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abbildung zeigt 5-türiges Schräg‐
heck.
Abbildung zeigt Sports Tourer.
Page 248 of 341

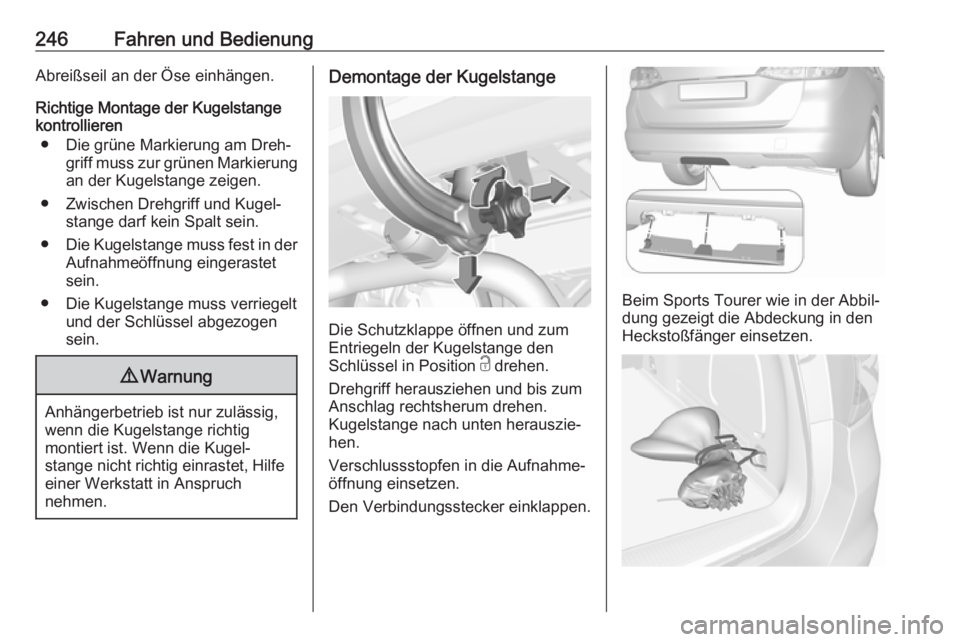

246Fahren und BedienungAbreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet, Hilfe einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Kugelstange nach unten herauszie‐
hen.
Verschlussstopfen in die Aufnahme‐
öffnung einsetzen.
Den Verbindungsstecker einklappen.
Beim Sports Tourer wie in der Abbil‐
dung gezeigt die Abdeckung in den Heckstoßfänger einsetzen.
Page 249 of 341

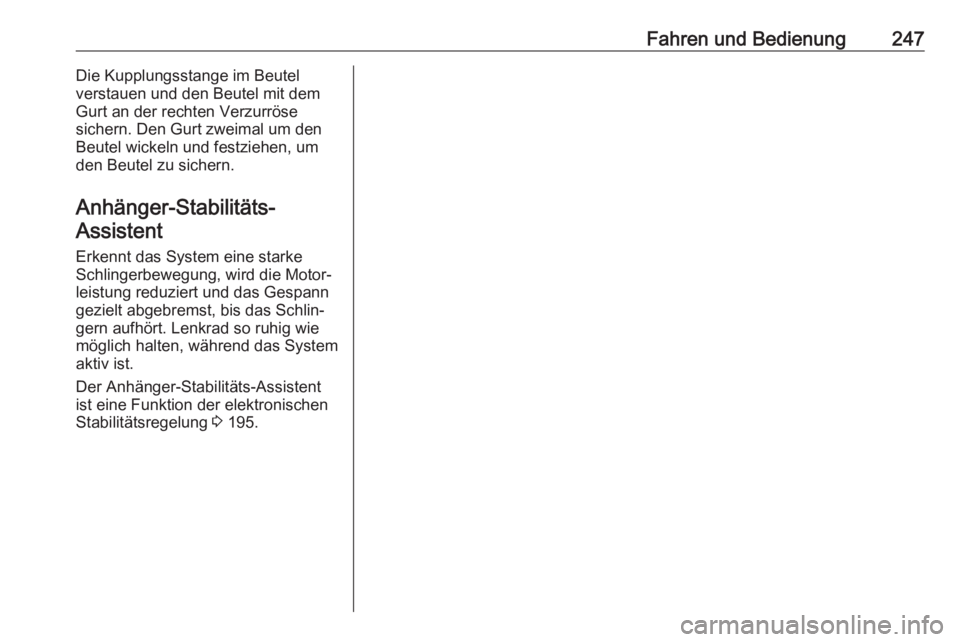

Fahren und Bedienung247Die Kupplungsstange im Beutel
verstauen und den Beutel mit dem
Gurt an der rechten Verzurröse
sichern. Den Gurt zweimal um den
Beutel wickeln und festziehen, um
den Beutel zu sichern.
Anhänger-Stabilitäts- Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 195.
Page 250 of 341

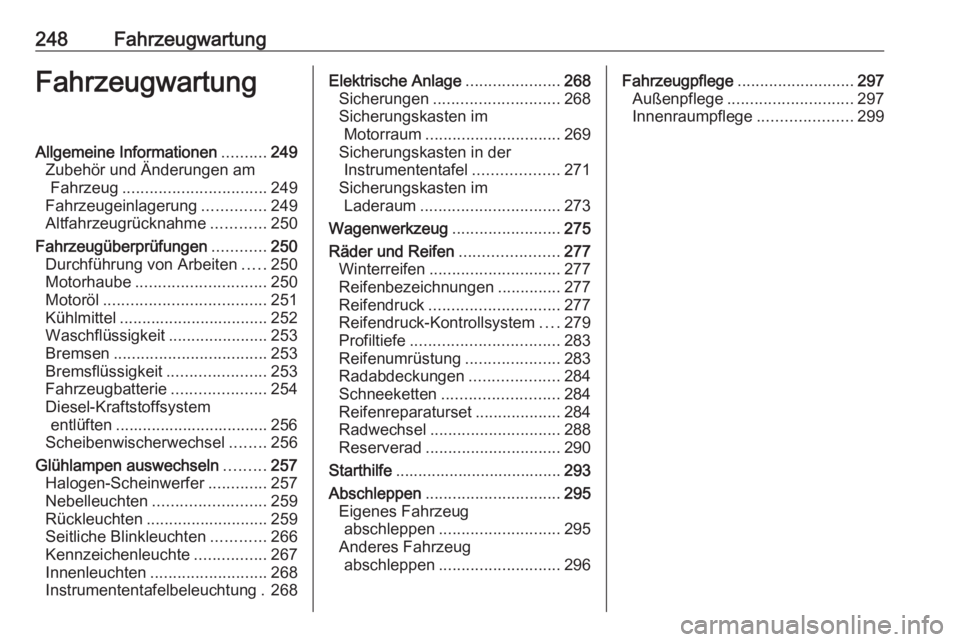

248FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........249
Zubehör und Änderungen am Fahrzeug ................................ 249
Fahrzeugeinlagerung ..............249
Altfahrzeugrücknahme ............250
Fahrzeugüberprüfungen ............250
Durchführung von Arbeiten .....250
Motorhaube ............................. 250
Motoröl .................................... 251
Kühlmittel ................................. 252
Waschflüssigkeit ......................253
Bremsen .................................. 253
Bremsflüssigkeit ......................253
Fahrzeugbatterie .....................254
Diesel-Kraftstoffsystem entlüften .................................. 256
Scheibenwischerwechsel ........256
Glühlampen auswechseln .........257
Halogen-Scheinwerfer .............257
Nebelleuchten ......................... 259
Rückleuchten ........................... 259
Seitliche Blinkleuchten ............266
Kennzeichenleuchte ................267
Innenleuchten .......................... 268
Instrumententafelbeleuchtung . 268Elektrische Anlage .....................268
Sicherungen ............................ 268
Sicherungskasten im Motorraum .............................. 269
Sicherungskasten in der Instrumententafel ...................271
Sicherungskasten im Laderaum ............................... 273
Wagenwerkzeug ........................275
Räder und Reifen ......................277
Winterreifen ............................. 277
Reifenbezeichnungen ..............277
Reifendruck ............................. 277
Reifendruck-Kontrollsystem ....279
Profiltiefe ................................. 283
Reifenumrüstung .....................283
Radabdeckungen ....................284
Schneeketten .......................... 284
Reifenreparaturset ...................284
Radwechsel ............................. 288
Reserverad .............................. 290
Starthilfe ..................................... 293
Abschleppen .............................. 295
Eigenes Fahrzeug abschleppen ........................... 295
Anderes Fahrzeug abschleppen ........................... 296Fahrzeugpflege.......................... 297
Außenpflege ............................ 297
Innenraumpflege .....................299
