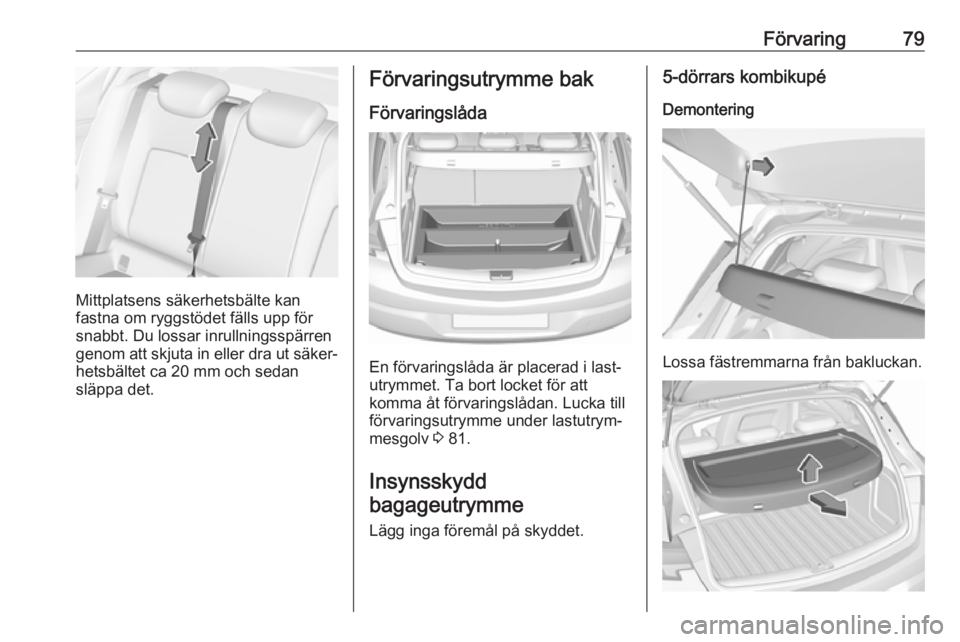

Förvaring79
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Förvaringsutrymme bak
Förvaringslåda
En förvaringslåda är placerad i last‐
utrymmet. Ta bort locket för att
komma åt förvaringslådan. Lucka till förvaringsutrymme under lastutrym‐mesgolv 3 81.
Insynsskydd
bagageutrymme
Lägg inga föremål på skyddet.
5-dörrars kombikupé
Demontering
Lossa fästremmarna från bakluckan.

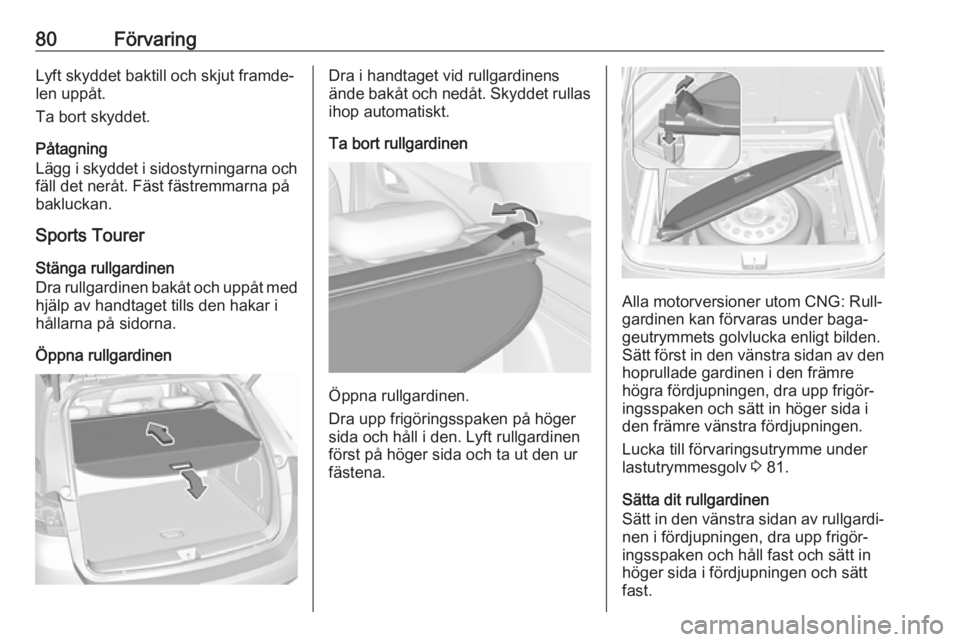

80FörvaringLyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Sports Tourer
Stänga rullgardinen
Dra rullgardinen bakåt och uppåt med
hjälp av handtaget tills den hakar i
hållarna på sidorna.
Öppna rullgardinenDra i handtaget vid rullgardinens
ände bakåt och nedåt. Skyddet rullas ihop automatiskt.
Ta bort rullgardinen
Öppna rullgardinen.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft rullgardinen
först på höger sida och ta ut den ur
fästena.
Alla motorversioner utom CNG: Rull‐
gardinen kan förvaras under baga‐
geutrymmets golvlucka enligt bilden.
Sätt först in den vänstra sidan av den hoprullade gardinen i den främre
högra fördjupningen, dra upp frigör‐
ingsspaken och sätt in höger sida i
den främre vänstra fördjupningen.
Lucka till förvaringsutrymme under
lastutrymmesgolv 3 81.
Sätta dit rullgardinen
Sätt in den vänstra sidan av rullgardi‐ nen i fördjupningen, dra upp frigör‐
ingsspaken och håll fast och sätt in
höger sida i fördjupningen och sätt
fast.

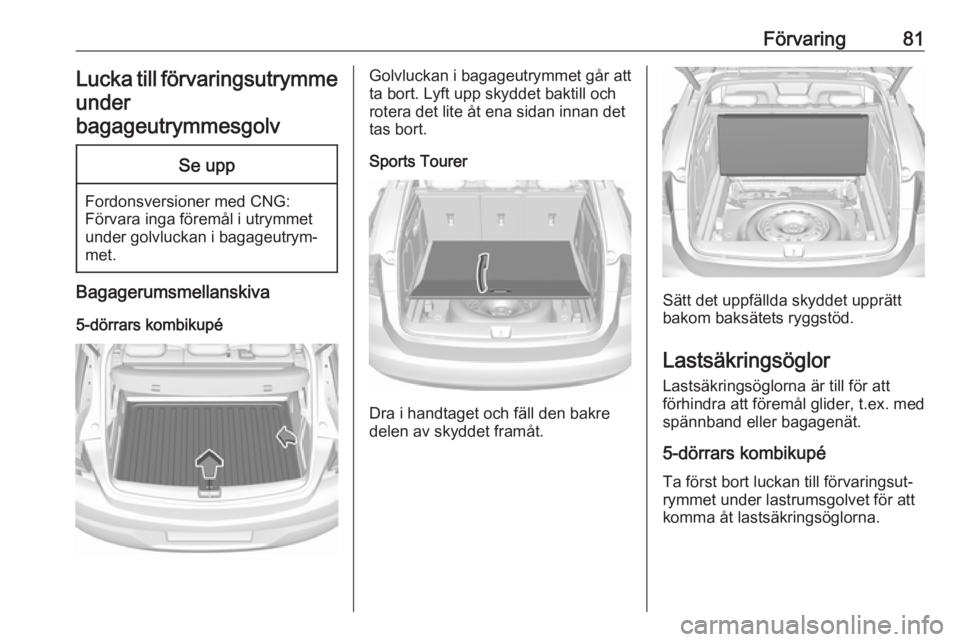

Förvaring81Lucka till förvaringsutrymme
under
bagageutrymmesgolvSe upp
Fordonsversioner med CNG:
Förvara inga föremål i utrymmet
under golvluckan i bagageutrym‐
met.
Bagagerumsmellanskiva
5-dörrars kombikupé
Golvluckan i bagageutrymmet går att
ta bort. Lyft upp skyddet baktill och
rotera det lite åt ena sidan innan det
tas bort.
Sports Tourer
Dra i handtaget och fäll den bakre
delen av skyddet framåt.
Sätt det uppfällda skyddet upprätt
bakom baksätets ryggstöd.
Lastsäkringsöglor Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
5-dörrars kombikupé Ta först bort luckan till förvaringsut‐
rymmet under lastrumsgolvet för att
komma åt lastsäkringsöglorna.

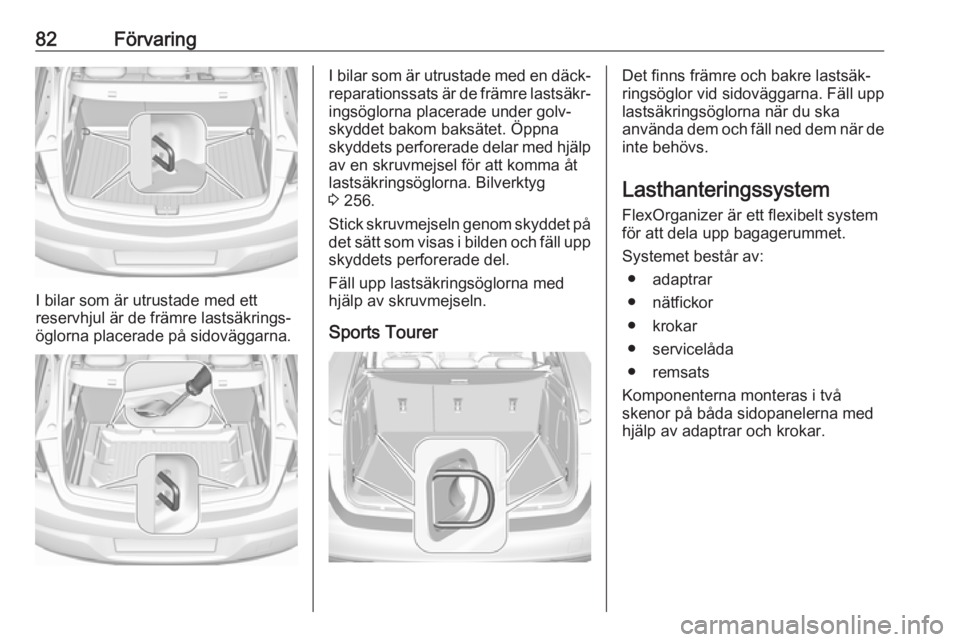

82Förvaring
I bilar som är utrustade med ett
reservhjul är de främre lastsäkrings‐
öglorna placerade på sidoväggarna.
I bilar som är utrustade med en däck‐
reparationssats är de främre lastsäkr‐
ingsöglorna placerade under golv‐
skyddet bakom baksätet. Öppna
skyddets perforerade delar med hjälp av en skruvmejsel för att komma åt
lastsäkringsöglorna. Bilverktyg
3 256.
Stick skruvmejseln genom skyddet på
det sätt som visas i bilden och fäll upp skyddets perforerade del.
Fäll upp lastsäkringsöglorna med
hjälp av skruvmejseln.
Sports TourerDet finns främre och bakre lastsäk‐
ringsöglor vid sidoväggarna. Fäll upp
lastsäkringsöglorna när du ska
använda dem och fäll ned dem när de
inte behövs.
Lasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● adaptrar
● nätfickor
● krokar
● servicelåda
● remsats
Komponenterna monteras i två
skenor på båda sidopanelerna med
hjälp av adaptrar och krokar.

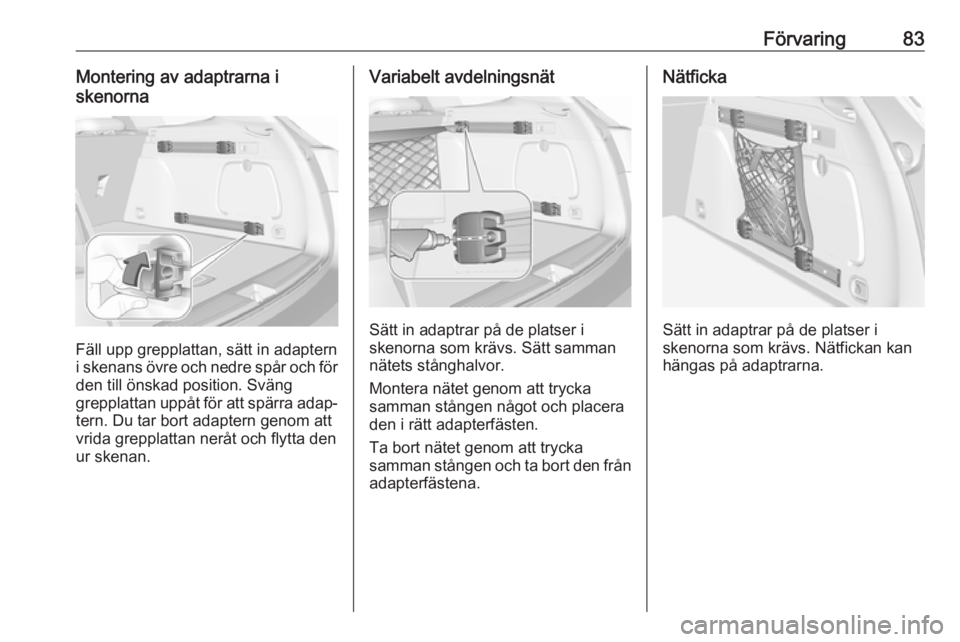

Förvaring83Montering av adaptrarna i
skenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i
skenorna som krävs. Sätt samman nätets stånghalvor.
Montera nätet genom att trycka
samman stången något och placera
den i rätt adapterfästen.
Ta bort nätet genom att trycka
samman stången och ta bort den från
adapterfästena.
Nätficka
Sätt in adaptrar på de platser i
skenorna som krävs. Nätfickan kan
hängas på adaptrarna.

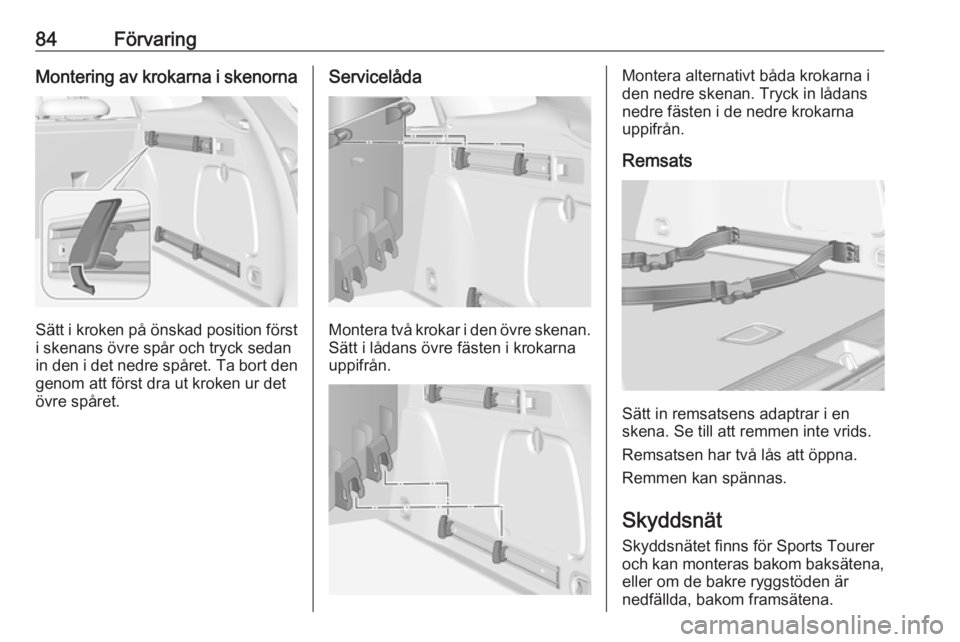

84FörvaringMontering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.
Montera alternativt båda krokarna i
den nedre skenan. Tryck in lådans
nedre fästen i de nedre krokarna
uppifrån.
Remsats
Sätt in remsatsens adaptrar i en
skena. Se till att remmen inte vrids.
Remsatsen har två lås att öppna.
Remmen kan spännas.
Skyddsnät Skyddsnätet finns för Sports Tourer
och kan monteras bakom baksätena, eller om de bakre ryggstöden är
nedfällda, bakom framsätena.

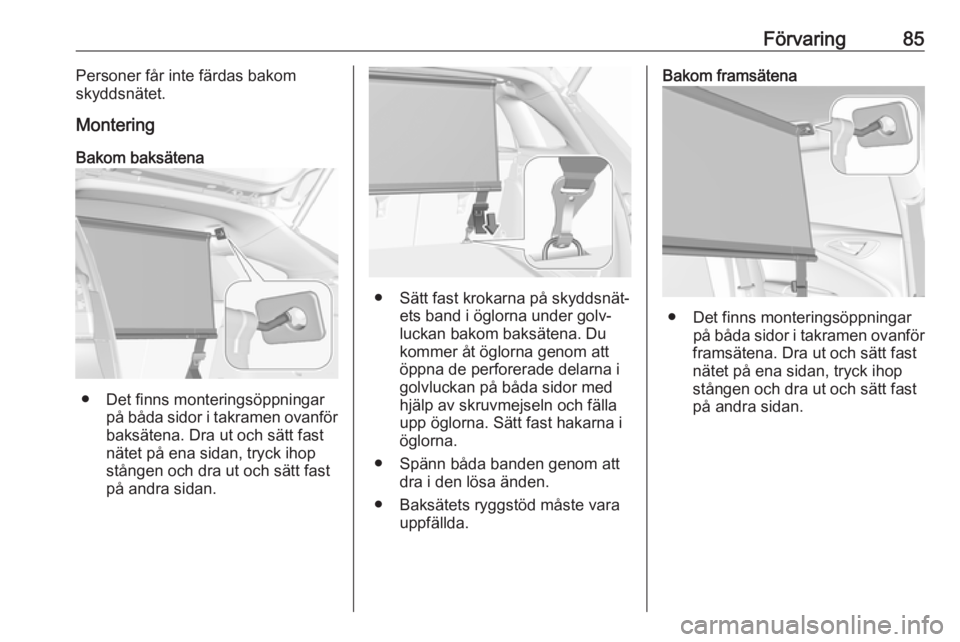

Förvaring85Personer får inte färdas bakom
skyddsnätet.
Montering
Bakom baksätena
● Det finns monteringsöppningar på båda sidor i takramen ovanför
baksätena. Dra ut och sätt fast
nätet på ena sidan, tryck ihop
stången och dra ut och sätt fast
på andra sidan.
● Sätt fast krokarna på skyddsnät‐ ets band i öglorna under golv‐
luckan bakom baksätena. Du
kommer åt öglorna genom att öppna de perforerade delarna i
golvluckan på båda sidor med
hjälp av skruvmejseln och fälla
upp öglorna. Sätt fast hakarna i
öglorna.
● Spänn båda banden genom att dra i den lösa änden.
● Baksätets ryggstöd måste vara uppfällda.
Bakom framsätena
● Det finns monteringsöppningarpå båda sidor i takramen ovanför
framsätena. Dra ut och sätt fast
nätet på ena sidan, tryck ihop
stången och dra ut och sätt fast
på andra sidan.

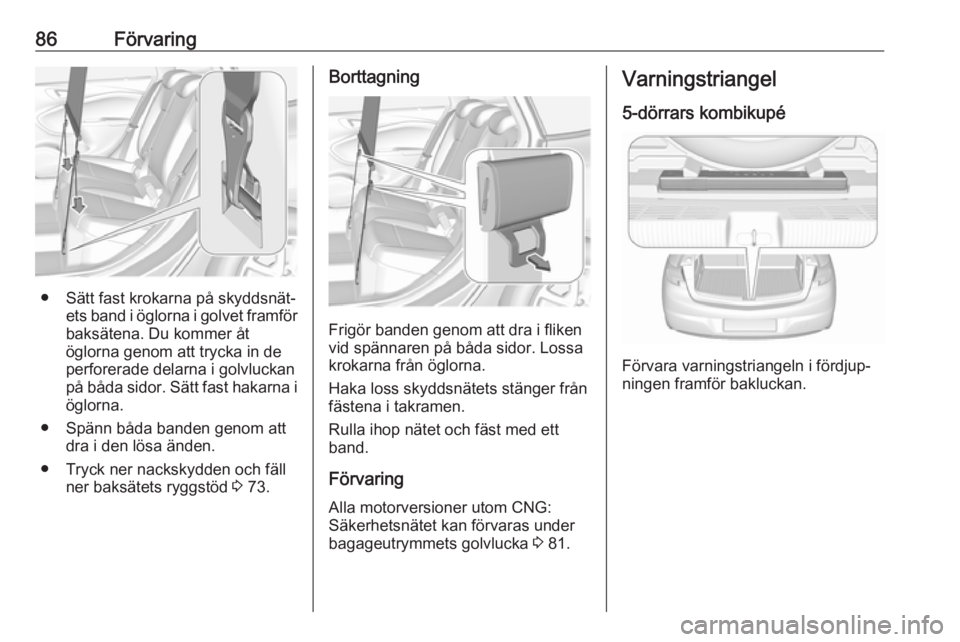

86Förvaring
● Sätt fast krokarna på skyddsnät‐ets band i öglorna i golvet framför
baksätena. Du kommer åt
öglorna genom att trycka in de
perforerade delarna i golvluckan
på båda sidor. Sätt fast hakarna i öglorna.
● Spänn båda banden genom att dra i den lösa änden.
● Tryck ner nackskydden och fäll ner baksätets ryggstöd 3 73.
Borttagning
Frigör banden genom att dra i fliken
vid spännaren på båda sidor. Lossa krokarna från öglorna.
Haka loss skyddsnätets stänger från
fästena i takramen.
Rulla ihop nätet och fäst med ett
band.
Förvaring Alla motorversioner utom CNG:
Säkerhetsnätet kan förvaras under
bagageutrymmets golvlucka 3 81.
Varningstriangel
5-dörrars kombikupé
Förvara varningstriangeln i fördjup‐
ningen framför bakluckan.

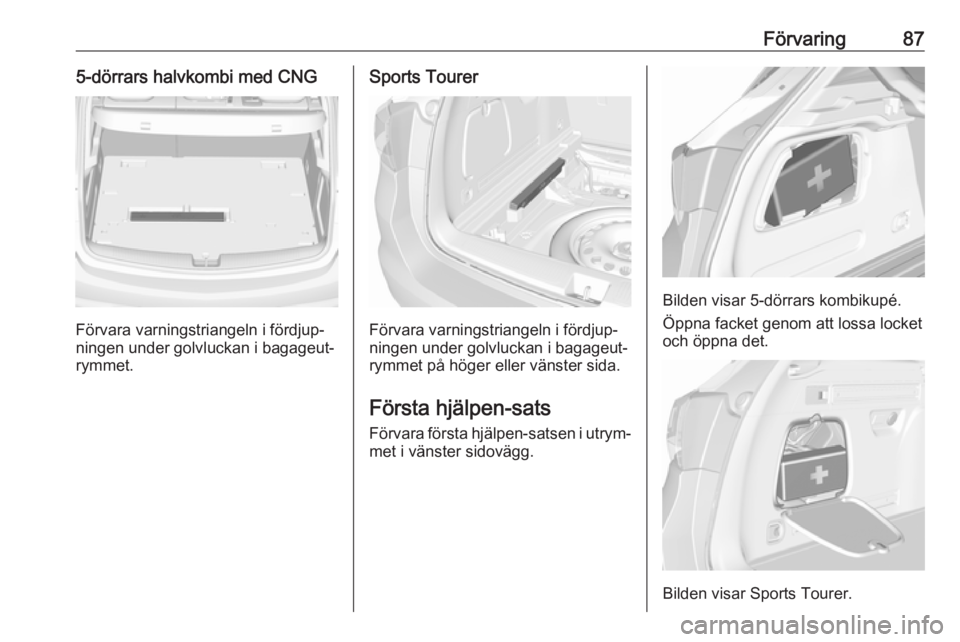

Förvaring875-dörrars halvkombi med CNG
Förvara varningstriangeln i fördjup‐
ningen under golvluckan i bagageut‐
rymmet.
Sports Tourer
Förvara varningstriangeln i fördjup‐
ningen under golvluckan i bagageut‐
rymmet på höger eller vänster sida.
Första hjälpen-sats Förvara första hjälpen-satsen i utrym‐
met i vänster sidovägg.
Bilden visar 5-dörrars kombikupé.
Öppna facket genom att lossa locket
och öppna det.
Bilden visar Sports Tourer.

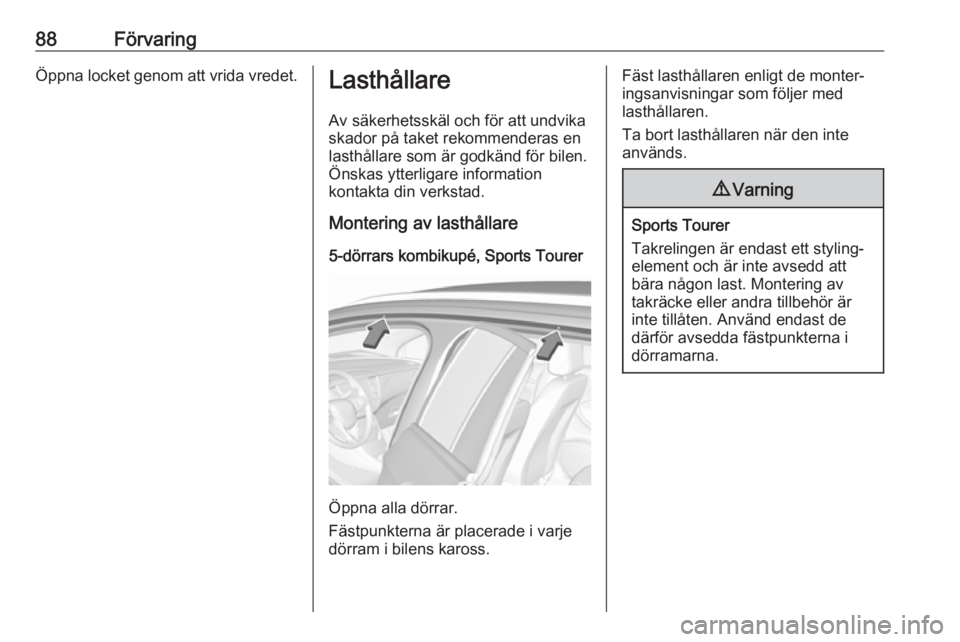

88FörvaringÖppna locket genom att vrida vredet.LasthållareAv säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information
kontakta din verkstad.
Montering av lasthållare
5-dörrars kombikupé, Sports Tourer
Öppna alla dörrar.
Fästpunkterna är placerade i varje
dörram i bilens kaross.
Fäst lasthållaren enligt de monter‐
ingsanvisningar som följer med
lasthållaren.
Ta bort lasthållaren när den inte
används.9 Varning
Sports Tourer
Takrelingen är endast ett styling‐
element och är inte avsedd att
bära någon last. Montering av
takräcke eller andra tillbehör är
inte tillåten. Använd endast de
därför avsedda fästpunkterna i
dörramarna.
