OPEL ASTRA K 2018.5 Ohjekirja (in Finnish)

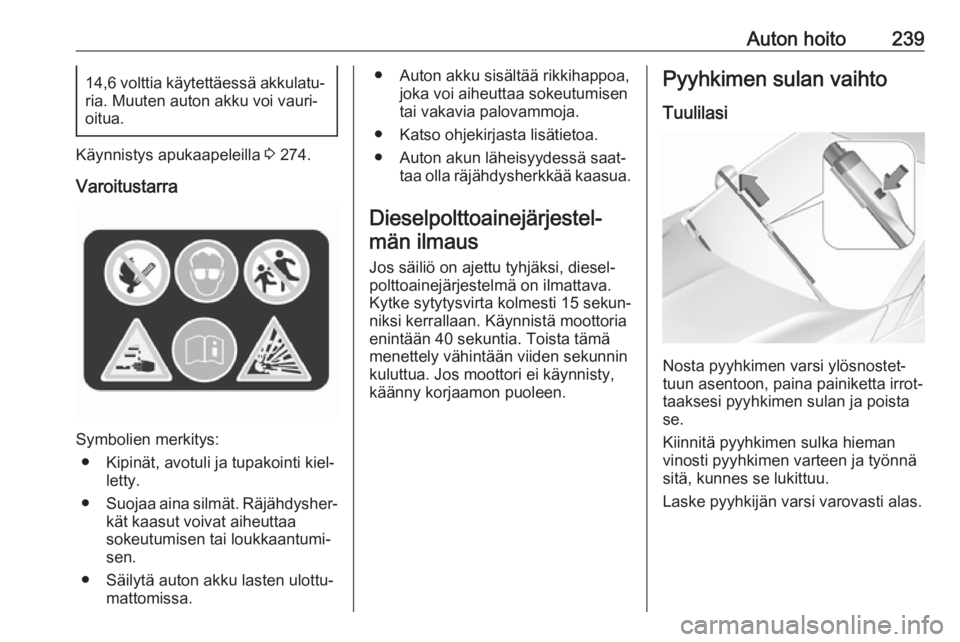

Auton hoito23914,6 volttia käytettäessä akkulatu‐ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 274.
Varoitustarra
Symbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa,joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmä on ilmattava.
Kytke sytytysvirta kolmesti 15 sekun‐
niksi kerrallaan. Käynnistä moottoria
enintään 40 sekuntia. Toista tämä
menettely vähintään viiden sekunnin
kuluttua. Jos moottori ei käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

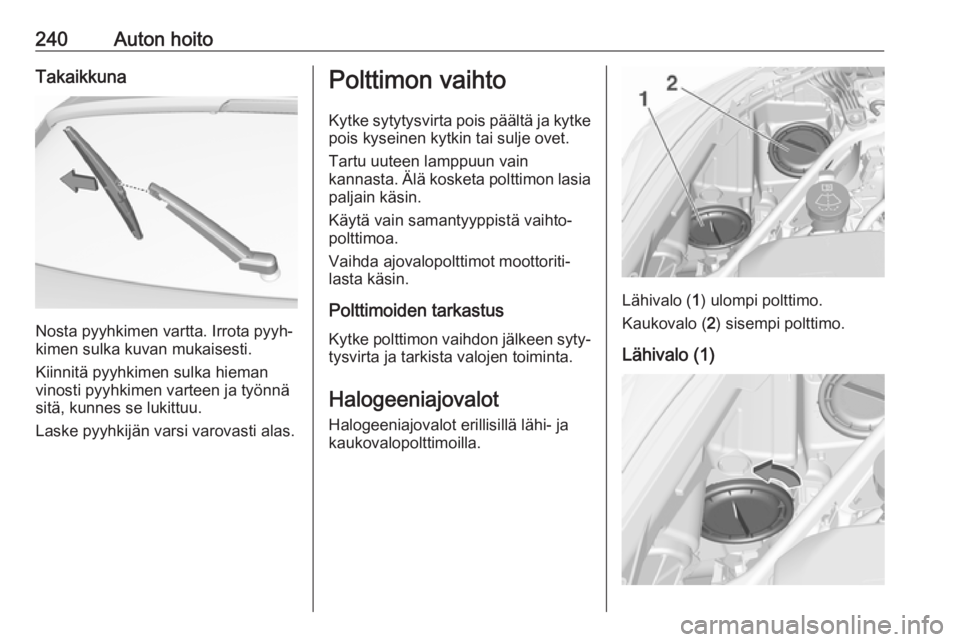

240Auton hoitoTakaikkuna
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä kosketa polttimon lasia
paljain käsin.
Käytä vain samantyyppistä vaihto‐ polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)

Auton hoito2411. Käännä suojusta vastapäivään jairrota se.
2. Irrota jousipidin kiinnikkeestä vetämällä. Irrota polttimon kanta
heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
5. Paina jousipidin takaisin paikal‐ leen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestäliikuttamalla sitä eteenpäin ja
sivulle. Käännä jousipidin alas.
3. Irrota polttimon kanta heijastinko‐ telosta.

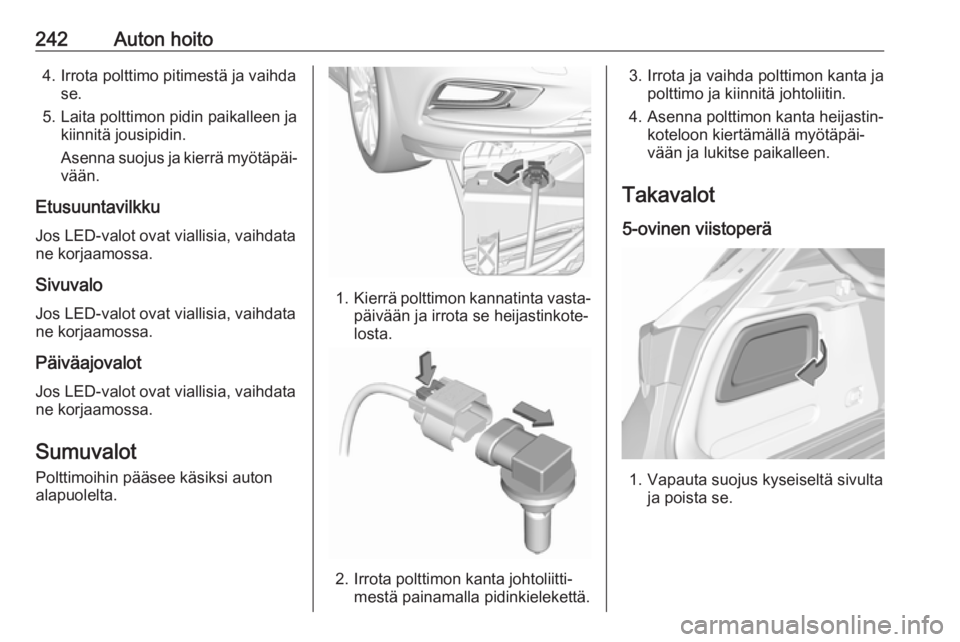

242Auton hoito4. Irrota polttimo pitimestä ja vaihdase.
5. Laita polttimon pidin paikalleen ja kiinnitä jousipidin.
Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta.
1. Kierrä polttimon kannatinta vasta‐
päivään ja irrota se heijastinkote‐
losta.
2. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijastin‐ koteloon kiertämällä myötäpäi‐
vään ja lukitse paikalleen.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.

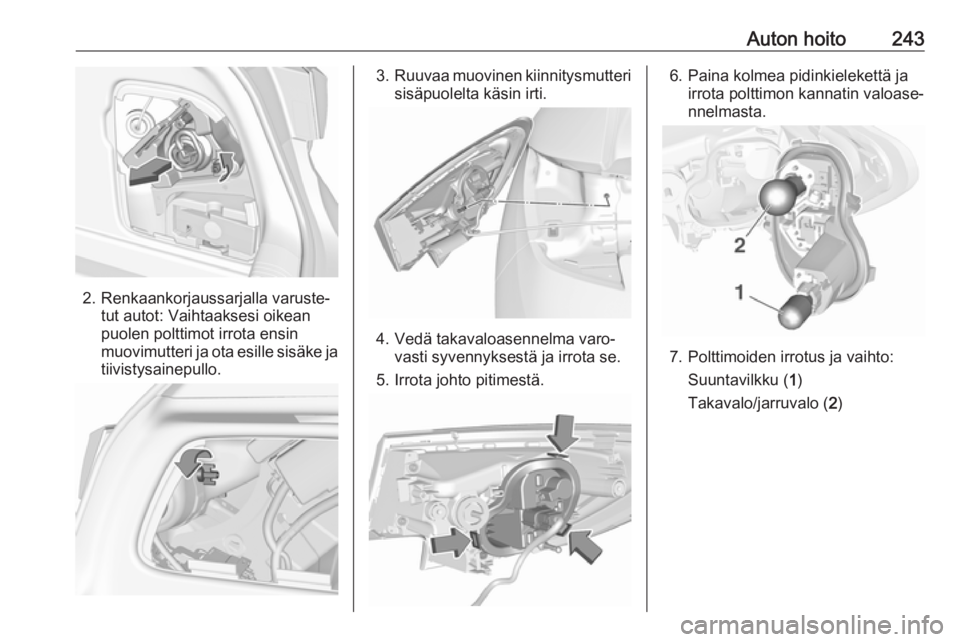

Auton hoito243
2. Renkaankorjaussarjalla varuste‐tut autot: Vaihtaaksesi oikean
puolen polttimot irrota ensin
muovimutteri ja ota esille sisäke ja tiivistysainepullo.
3. Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
4. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
5. Irrota johto pitimestä.
6. Paina kolmea pidinkielekettä ja irrota polttimon kannatin valoase‐
nnelmasta.
7. Polttimoiden irrotus ja vaihto:
Suuntavilkku ( 1)
Takavalo/jarruvalo ( 2)

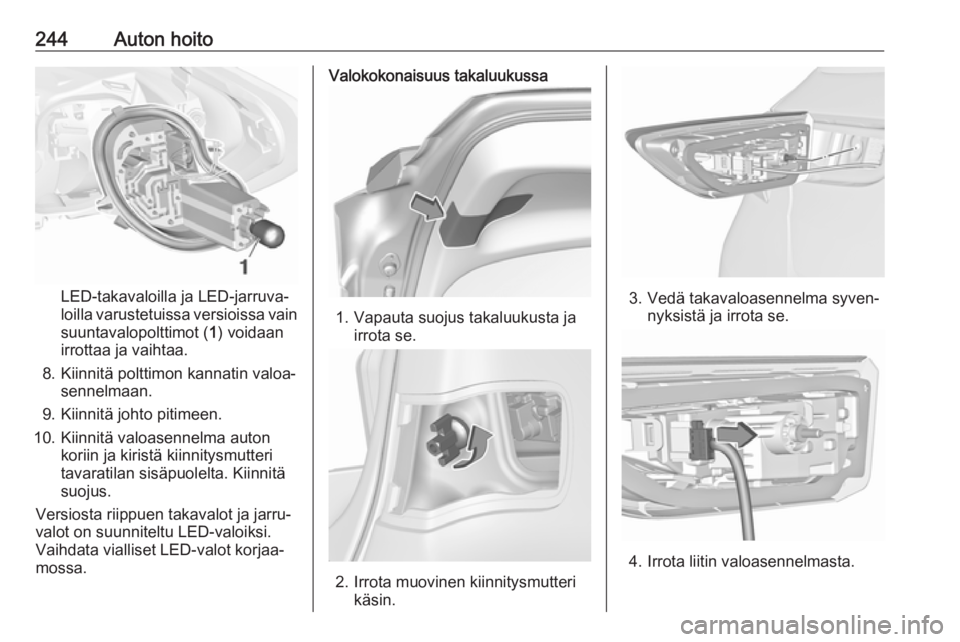

244Auton hoito
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavalopolttimot ( 1) voidaan
irrottaa ja vaihtaa.
8. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutteri
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.

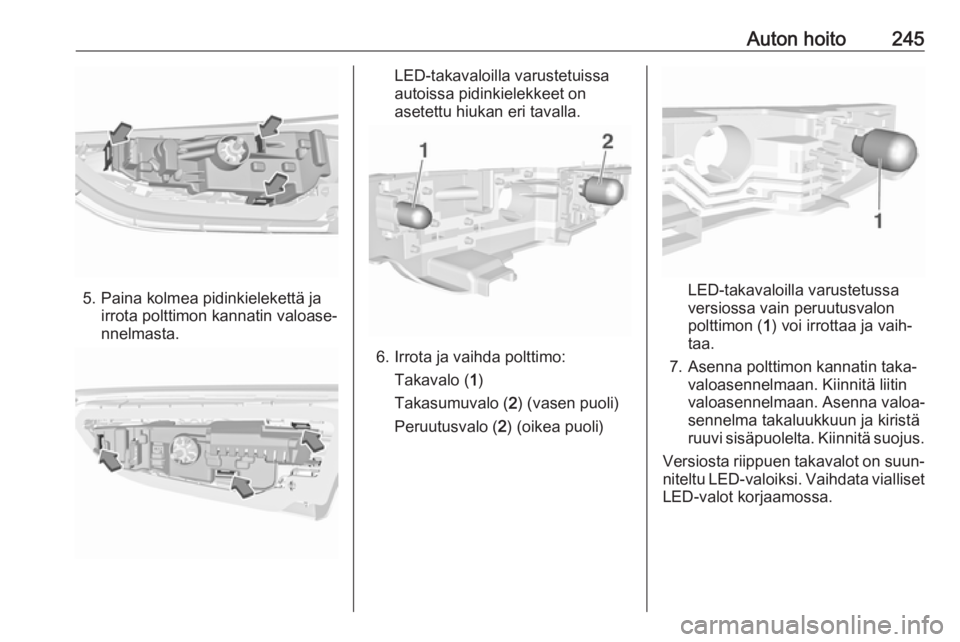

Auton hoito245
5. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on asetettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.

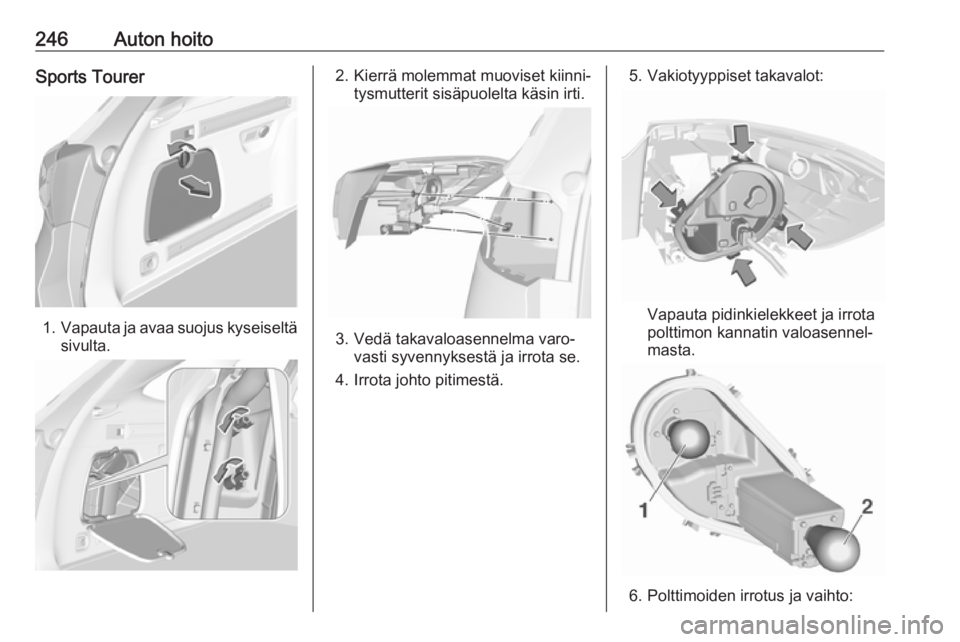

246Auton hoitoSports Tourer
1.Vapauta ja avaa suojus kyseiseltä
sivulta.
2. Kierrä molemmat muoviset kiinni‐ tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.
5. Vakiotyyppiset takavalot:
Vapauta pidinkielekkeet ja irrota
polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:

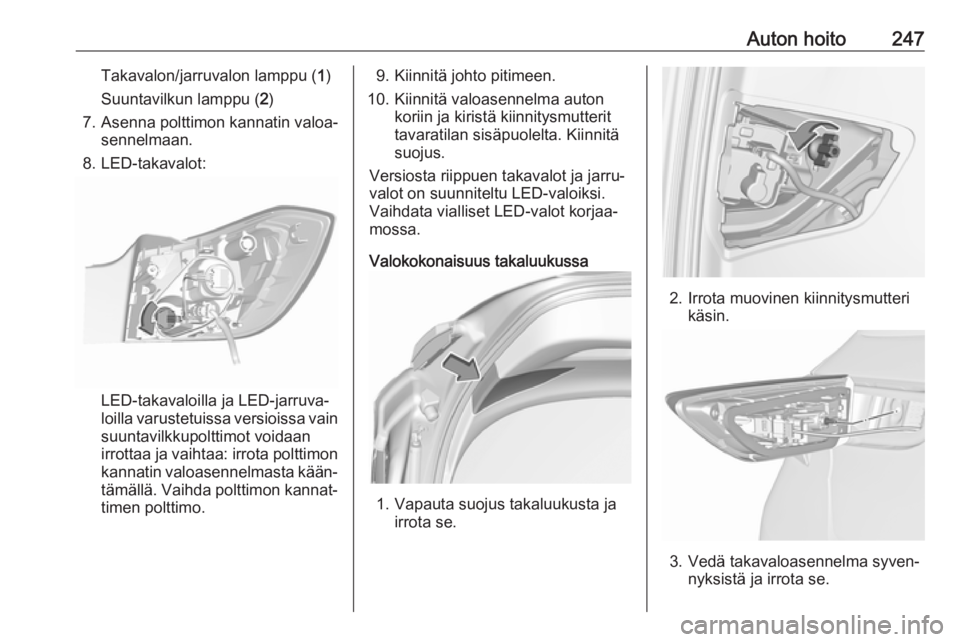

Auton hoito247Takavalon/jarruvalon lamppu (1)
Suuntavilkun lamppu ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavalot:
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
suuntavilkkupolttimot voidaan
irrottaa ja vaihtaa: irrota polttimon
kannatin valoasennelmasta kään‐ tämällä. Vaihda polttimon kannat‐
timen polttimo.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

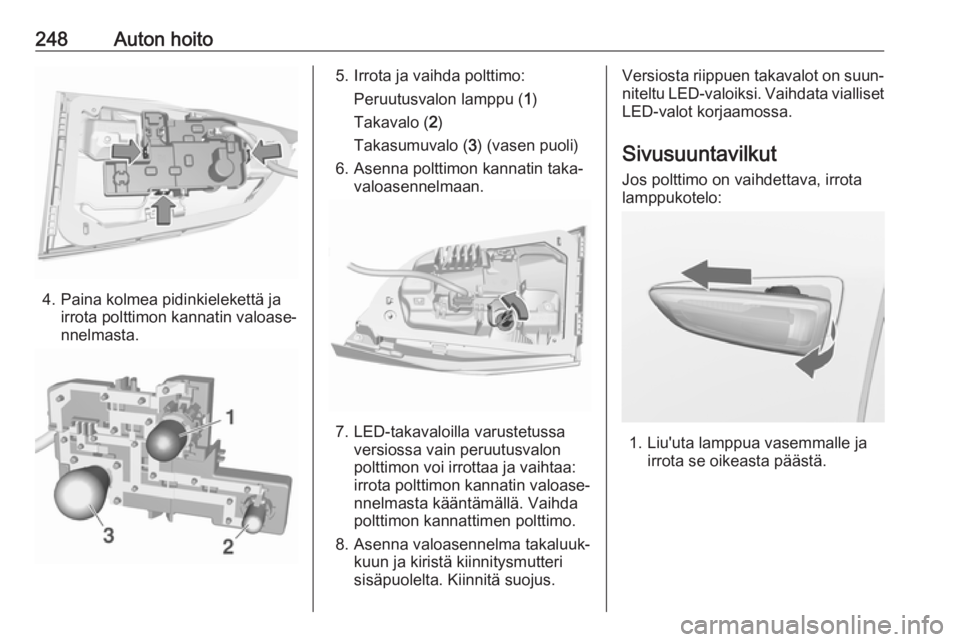

248Auton hoito
4. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.
5. Irrota ja vaihda polttimo:
Peruutusvalon lamppu ( 1)
Takavalo ( 2)
Takasumuvalo ( 3) (vasen puoli)
6. Asenna polttimon kannatin taka‐ valoasennelmaan.
7. LED-takavaloilla varustetussaversiossa vain peruutusvalon
polttimon voi irrottaa ja vaihtaa:
irrota polttimon kannatin valoase‐
nnelmasta kääntämällä. Vaihda
polttimon kannattimen polttimo.
8. Asenna valoasennelma takaluuk‐ kuun ja kiristä kiinnitysmutteri
sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Sivusuuntavilkut Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
