ad blue OPEL ASTRA K 2018.5 Omaniku käsiraamat (in Estonian)

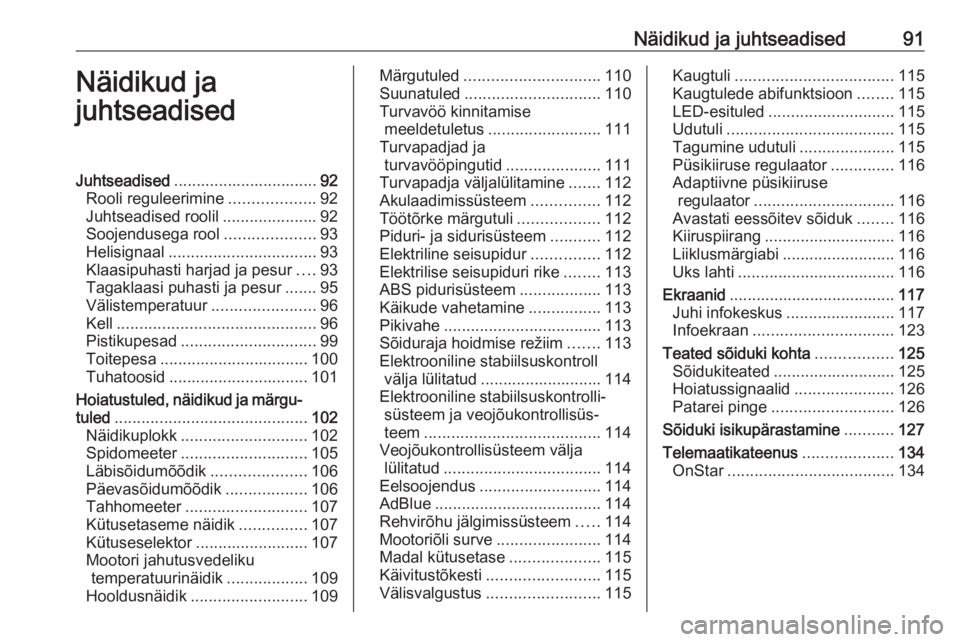

Näidikud ja juhtseadised91Näidikud ja
juhtseadisedJuhtseadised ................................ 92
Rooli reguleerimine ...................92
Juhtseadised roolil .....................92
Soojendusega rool ....................93
Helisignaal ................................. 93
Klaasipuhasti harjad ja pesur ....93
Tagaklaasi puhasti ja pesur .......95
Välistemperatuur .......................96
Kell ............................................ 96
Pistikupesad .............................. 99
Toitepesa ................................. 100
Tuhatoosid ............................... 101
Hoiatustuled, näidikud ja märgu‐ tuled ........................................... 102
Näidikuplokk ............................ 102
Spidomeeter ............................ 105
Läbisõidumõõdik .....................106
Päevasõidumõõdik ..................106
Tahhomeeter ........................... 107
Kütusetaseme näidik ...............107
Kütuseselektor ......................... 107
Mootori jahutusvedeliku temperatuurinäidik ..................109
Hooldusnäidik .......................... 109Märgutuled.............................. 110
Suunatuled .............................. 110
Turvavöö kinnitamise meeldetuletus ......................... 111
Turvapadjad ja turvavööpingutid .....................111
Turvapadja väljalülitamine .......112
Akulaadimissüsteem ...............112
Töötõrke märgutuli ..................112
Piduri- ja sidurisüsteem ...........112
Elektriline seisupidur ...............112
Elektrilise seisupiduri rike ........113
ABS pidurisüsteem ..................113
Käikude vahetamine ................113
Pikivahe ................................... 113
Sõiduraja hoidmise režiim .......113
Elektrooniline stabiilsuskontroll välja lülitatud ........................... 114
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐
teem ....................................... 114
Veojõukontrollisüsteem välja lülitatud ................................... 114
Eelsoojendus ........................... 114
AdBlue ..................................... 114
Rehvirõhu jälgimissüsteem .....114
Mootoriõli surve .......................114
Madal kütusetase ....................115
Käivitustõkesti ......................... 115
Välisvalgustus ......................... 115Kaugtuli................................... 115
Kaugtulede abifunktsioon ........115
LED-esituled ............................ 115
Udutuli ..................................... 115
Tagumine udutuli .....................115
Püsikiiruse regulaator ..............116
Adaptiivne püsikiiruse regulaator ............................... 116
Avastati eessõitev sõiduk ........116
Kiiruspiirang ............................. 116
Liiklusmärgiabi ......................... 116
Uks lahti ................................... 116
Ekraanid ..................................... 117
Juhi infokeskus ........................117
Infoekraan ............................... 123
Teated sõiduki kohta .................125
Sõidukiteated ........................... 125
Hoiatussignaalid ......................126
Patarei pinge ........................... 126
Sõiduki isikupärastamine ...........127
Telemaatikateenus ....................134
OnStar ..................................... 134

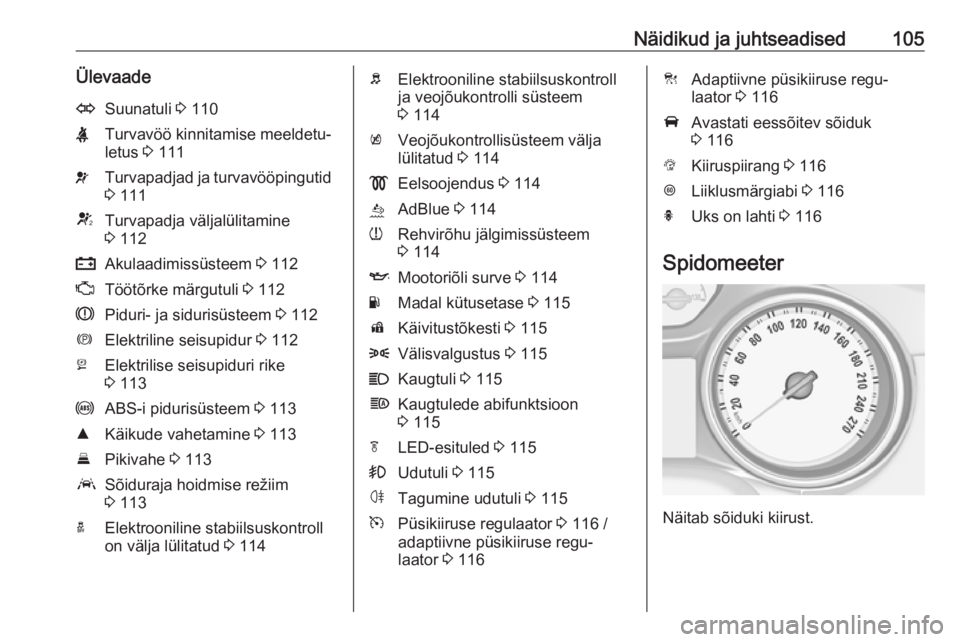

Näidikud ja juhtseadised105ÜlevaadeOSuunatuli 3 110XTurvavöö kinnitamise meeldetu‐
letus 3 111vTurvapadjad ja turvavööpingutid
3 111VTurvapadja väljalülitamine
3 112pAkulaadimissüsteem 3 112ZTöötõrke märgutuli 3 112RPiduri- ja sidurisüsteem 3 112mElektriline seisupidur 3 112jElektrilise seisupiduri rike
3 113uABS-i pidurisüsteem 3 113RKäikude vahetamine 3 113EPikivahe 3 113aSõiduraja hoidmise režiim
3 113aElektrooniline stabiilsuskontroll
on välja lülitatud 3 114bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 114kVeojõukontrollisüsteem välja
lülitatud 3 114!Eelsoojendus 3 114ùAdBlue 3 114wRehvirõhu jälgimissüsteem
3 114IMootoriõli surve 3 114YMadal kütusetase 3 115dKäivitustõkesti 3 1158Välisvalgustus 3 115CKaugtuli 3 115fKaugtulede abifunktsioon
3 115fLED-esituled 3 115>Udutuli 3 115øTagumine udutuli 3 115mPüsikiiruse regulaator 3 116 /
adaptiivne püsikiiruse regu‐
laator 3 116CAdaptiivne püsikiiruse regu‐
laator 3 116AAvastati eessõitev sõiduk
3 116LKiiruspiirang 3 116LLiiklusmärgiabi 3 116hUks on lahti 3 116
Spidomeeter
Näitab sõiduki kiirust.

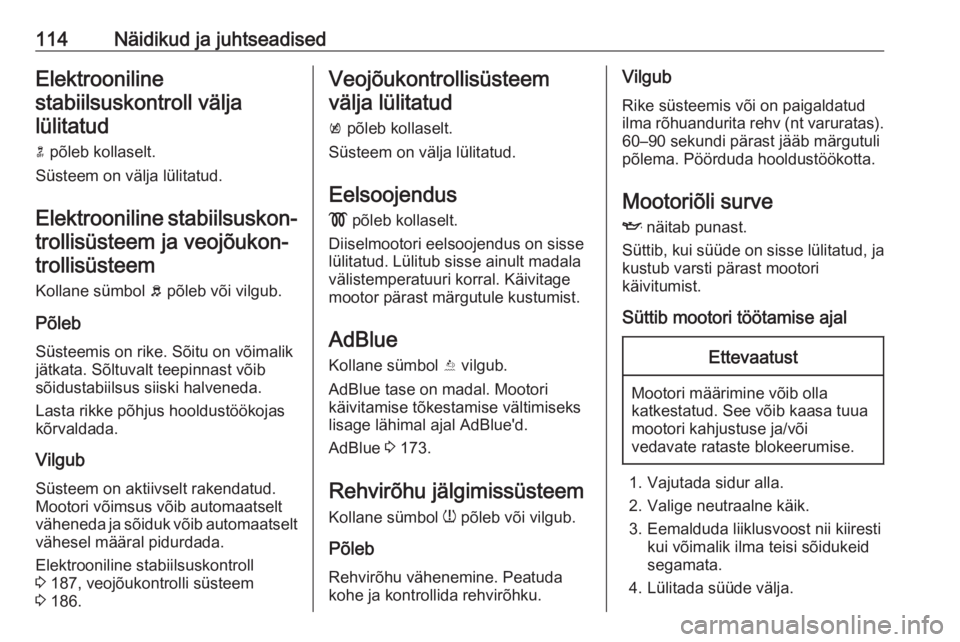

114Näidikud ja juhtseadisedElektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐
trollisüsteem ja veojõukon‐ trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 187, veojõukontrolli süsteem
3 186.Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala välistemperatuuri korral. Käivitage
mootor pärast märgutule kustumist.
AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 173.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Mootoriõli surveI näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige neutraalne käik.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.

Näidikud ja juhtseadised119Sõidu / kütuse teabe
menüü, ; või Info
Allpool on esitatud kõikide võimalike
infomenüü lehtede loend. Osa neist ei pruugi olla teie sõidukis saadaval.Osa funktsioone kuvatakse olenevalt
ekraanist sümbolite abil.
Lehe valimiseks keerake seadeketast
või vajutage Q või P:
● Päevasõidumõõdik 1/2 või A/B
● Keskmine kütusekulu
● Keskmine kiirus
● Numbriline kiirus
● Sõiduulatus
● Hetke kütusekulu
● Õli järelejäänud kasutusiga
● Rehvirõhk
● Liiklusmärgiabi
● Pikivahe
● Ajaldi
● Välisõhu temperatuur ● AdBlue taseKesktaseme ekraanil kuvatakselehed Õli järelejäänud tööiga,
Rehvirõhk, Liiklusmärgiabi ja
Eesmise vahekauguse näit Sõiduki
teabe menüüs, valige ?.
Päevasõidumõõdik 1/2 või A/B
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik teostab arvestust
kuni läbisõiduni 9999 km ja alustab
siis uuesti 0-st.
Kesktaseme ekraani lähtestamiseks
vajutage mõne sekundi jooksul
SET/CLR .
Kõrgtaseme ekraani lähtestamiseks
vajutage > ja kinnitage 9 abil.
Päevasõidumõõdiku lehtedel 1/A ja 2/
A oleva teabe saab lähtestada eraldi,
kui vastav leht on aktiivne.
Average Fuel Consumption
(Keskmine kütusekulu)
Keskmise kütusekulu kuvamine.
Mõõtmise võib igal ajal lähtestada
ning see algab vaikimisi väärtusest.Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Kahekütuseliste mootoritega
sõidukite korral: Kuvatakse valitud
režiimi (CNG või bensiin) keskmist
kütusekulu.
Keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemuse saab igal ajahetkel
nullida.
Kesktaseme ekraani lähtestamiseks
vajutage mõni sekund nuppu
SET/CLR , kesk- ja kõrgtaseme
ekraanil vajutage > ja kinnitage 9
abil.
Numbriline kiirus
Hetkkiiruse numbriline näit.
Sõiduulatus
Sõiduulatus arvutatakse kütuse
hetketaseme ja hetkekulu põhjal.
Kuvatakse keskmisi väärtusi.

Näidikud ja juhtseadised121Ajaldi
Alustamiseks ja lõpetamiseks
vajutage 9. Lähtestamiseks vajutage
> ja kinnitage lähtestamist.
Välisõhu temperatuur
Praeguse välistemperatuuri
kuvamine.
AdBlue
Näitab AdBlue hinnangulist taset. Arv protsentides näitab AdBlue
järelejäänud kogust. Lisaks
näidatakse, kas tase on piisav või
madal.
Ökorežiimi infomenüü, @
● Põhitarvitid
● Ökonoomsuse suundumus
● Ökonoomsuse indeks
Kõrgtaseme ekraanil kuvatakse
lehed Põhitarvitid, Ökonoomsuse
suundumus ja Ökonoomsuse indeks
menüüs Sõidu/kütuse teave, valige Info (Teave) .Top Consumers (Põhitarvitid)
Hetkel sisselülitatud suurimate
tarvitite loend kuvatakse kahanevas
järjekorras. Kuvatakse potentsiaalne
kütusesääst.
Teatud sõiduolude korral aktiveerib
mootor tagaklaasi soojenduse
automaatselt, et suurendada mootori
koormust. Sellisel juhul on tagaklaasi soojendus üks suurimatest
energiatarvititest, ilma et juht oleks
seda aktiveerinud.
Economy Trend (Säästusuundumus)Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
segmendid näitavad tarbimist 5 km
kaupa ning maastiku või
sõidukäitumise mõju kütusekulule.
Ökonoomsuse indeks
Keskmist kütusekulu kuvatakse
ökonoomsuse skaalal.
Ökonoomseks sõiduks kohandage
oma sõidustiili nii, et indikaator jääks
rohelisele alale. Mida rohkem
indikaator punase poole liigub, seda
suurem on kütusekulu. Samaaegselt
näidatakse keskmist kulunäitajat.
Sõltuvalt sõiduki versioonist näitab
ökonoomsuse indeks väärtusi
päevasõidumõõdiku lehe A/1 põhjal
või lähtuvalt praegusest sõidutsüklist. Viimasel juhul lähtestatakse
indikaator järgmisel süüte
sisselülitamisel.
Menüü Audio Audiomenüü võimaldab sirvida
muusikat, valida lemmikute seast või
muuta audioallikat.
Vt infotainment-süsteemi juhendit.

Sõitmine ja töörežiim161Sõitmine ja
töörežiimNõuandeid sõitmiseks ...............162
Sõiduki juhtimine .....................162
Roolimine ................................ 162
Käivitamine ja kasutamine .........162
Uue sõiduki sissesõitmine .......162
Süütevõtme asendid ................162
Toitenupp ................................ 163
Toide väljas ............................. 164
Mootori käivitamine .................165
Kütuseetteande katkestamine sisselülitatud käiguga
aeglustamisel ......................... 166
Peatumis-/käivitamissüsteem ..167
Parkimine ................................ 170
Mootori heitgaas ........................172
Diislikütuse tahkete osakeste filter ......................................... 172
Katalüüsmuundur ....................173
AdBlue ..................................... 173
Automaatkäigukast ....................176
Käigunäidik .............................. 176
Käigukang ............................... 177
Käsilülitusrežiim .......................178Elektroonilised
sõiduprogrammid .................... 178
Rike ......................................... 179
Elektritoite katkestus ...............179
Käsilülituskäigukast ...................180
Poolautomaatne käigukast ........180
Käigukasti näidik .....................181
Käigukang ............................... 181
Käsilülitusrežiim .......................182
Elektroonilised sõiduprogrammid .................... 183
Rike ......................................... 183
Pidurid ........................................ 183
ABS pidurisüsteem ..................183
Seisupidur ............................... 184
Pidurivõimendi ......................... 186
Tõusul paigaltvõtu abisüsteem 186
Sõidu kontrollüksus ...................186
Veojõukontrollisüsteem ...........186
Elektrooniline stabiilsuskontroll .....................187
SPORT-režiim ......................... 189
Juhi abisüsteemid ......................189
Püsikiiruse regulaator ..............189
Kiiruspiirang ............................. 191
Adaptiivne püsikiiruse regulaator ............................... 193
Esikokkupõrke hoiatus ............201
Eesmise vahekauguse näit .....203Aktiivne hädaolukorras
pidurdamine ............................ 204
Parkimisabi .............................. 207
Külgmise pimeda nurga alarm . 214
Tahavaatekaamera .................216
Liiklusmärgi abi ........................218
Sõiduraja hoidmise režiim .......221
Kütus .......................................... 224
Bensiinimootori kütus ..............224
Diiselmootori kütus ..................225
Gaasimootori kütus .................226
Tankimine ................................ 226
Haagise haakeseadis ................229
Üldinfo ..................................... 229
Sõiduomadused ja nõuanded haagise vedamiseks ...............229
Haagise pukseerimine .............229
Haakeseadis ............................ 230
Haagise stabiilsusabi ...............233

Sõitmine ja töörežiim173Pärast filtri isepuhastumise lõppemist
kustub märgutuli %. Jätkake sõitmist,
kuni isepuhastumine on lõppenud.Ettevaatust
Kui võimalik, ärge katkestage
puhastusprotsessi. Sõitke kuni
puhastamise lõpuni, et vältida
vajadust hoolduse või remondi
läbiviimiseks töökojas.
Puhastusprotsess pole võimalik
Kui puhastamine pole mingitel
põhjustel võimalik, süttib märgutuli
Z ja juhi infokeskuses kuvatakse
hoiatusteade. Mootori võimsus võib
väheneda. Pöörduda kohe abi
saamiseks hooldustöökotta.
KatalüüsmuundurKatalüüsmuundur vähendab
kahjulike ainete kogust heitgaasides.
Ettevaatust
Lehekülgedel 3 224, 3 293
nimetamata kütuste kasutamine
võib katalüüsmuundurit või
elektroonikakomponente
kahjustada.
Põlemata bensiin kuumeneb üle ja kahjustab
katalüüsneutralisaatorit. Seetõttu
tuleb vältida starteri ülemäärast
kasutamist, kütusepaagi tühjaks sõitmist ja mootori käivitamist
lükkamise või pukseerimise teel.
Mootori vahelejätmistega või
ebaühtlase töö, tööomaduste
halvenemise või muu ebatavalise
probleemi korral tuleb lasta selle
põhjused võimalikult kiiresti
hooldustöökojas kõrvaldada.
Hädaolukorras tohib sõitu lühikest
aega jätkata sõites väikese kiirusega
ja mootori väikese
pöörlemissagedusega.
AdBlue
Üldteave
Selektiivne katalüütiline
redutseerimine (BlueInjection) on meetod heitgaasidega väljutatavate
lämmastikoksiidide oluliseks
vähendamiseks. Selleks
pihustatakse väljalaskesüsteemi diisli heitgaase vähendavat vedelikku(DEF). Vedelikust vabanev
ammoniaak reageerib heitgaasides
olevate lämmastikgaasidega (NO x) ja
muudab need lämmastikuks ja veeks.
Selle vedeliku nimetuseks on
AdBlue ®
. See on mittemürgine,
mittesüttiv, värvitu ja lõhnatu vedelik,
mis koosneb 32% karbamiidist ja
68% veest.9 Hoiatus
Vältige AdBlue sattumist nahale
või silma.
Nahale või silma sattumisel
loputage veega.

174Sõitmine ja töörežiimEttevaatust
Vältige AdBlue sattumist sõiduki
värvikihile.
Sellele sattumisel uhtke veega.
AdBlue külmub temperatuuril umbes
–11 °C. Kuna sõiduk on varustatud AdBlue eelsoojendiga, on tagatud
heitgaaside vähendamine ka madalal
temperatuuril. AdBlue eelsoojendi
töötab automaatselt.
Tüüpiline AdBlue kulu on ligikaudu
kaks liitrit 1000 km kohta, kuid võib
olla suurem sõltuvalt
sõidutingimustest (nt suur koormus
või pukseerimine).
AdBlue paak
Ligikaudu viieliitrise allesjäänud
mahu juures toimib vedeliku
tasemelüliti. Hoiatav teade kuvatakse
ainult siis, kui tase langeb alla selle
piiri. Paagi maht 3 300.
Taseme hoiatused
Sõltuvalt arvutuslikust AdBlue
sõiduulatusest kuvatakse juhi
infokeskuses erinevaid teateid.
Teated ja piirangud on seaduse järgi
nõutavad.
Esimene võimalik hoiatus on AdBlue
Range: (AdBlue vahemik:) 2400 km .
Seda hoiatust näidatakse korraks
koos arvutusliku sõidukaugusega.
Edasisõitmisele piiranguid pole.
Järgmine hoiatustase ilmub siis, kui
sõidukaugus on alla 1750 km. Teade
koos jooksva sõidukaugusega
kuvatakse alati süüte sisselülitamisel
ja see nõuab kinnitamist 3 117.
Tankige AdBlued enne järgmise
hoiatustaseme aktiveerumist.
AdBlue sõiduulatuse korral alla
900 km kuvatakse vaheldumisi
järgmisi hoiatusteateid ning neid ei
saa jätta tähelepanuta:
● AdBlue Low Refill Now (AdBlue
tase madal, lisage kohe)
● Engine Restart Prevented in
(Mootori taaskäivitamine
tõkestatud:) 900 km .Lisaks vilgub pidevalt märgutuli Y.
Märkus Suure AdBlue kulu korral võidakse
juhi infokeskuses kuvada see
hoiatus eelnevaid hoiatustasemeid
kasutamata.
Viimane hoiatustase aktiveerub siis,
kui AdBlue paak on tühi. Mootori
taaskäivitamine pole võimalik.
Kuvatakse vaheldumisi järgmisi
hoiatusteateid ning neid ei saa jätta
tähelepanuta:
● AdBlue Empty Refill Now
(AdBlue otsas, lisage kohe)
● Engine Will Not Restart (Mootorit
ei saa taaskäivitada) .
Lisaks vilgub pidevalt märgutuli Y.
Koos mootori käivitamise aktiivse
blokeerimisega kuvatakse järgmine
teade:
Refill AdBlue To Start Vehicle
(Sõiduki käivitamiseks lisage
AdBlue'd) .
Paak tuleb täies mahus tankida
AdBluega, vastasel juhul pole mootori taaskäivitamine võimalik.
3 300

Sõitmine ja töörežiim175Kõrge heitmetaseme hoiatusedKui heitgaasi heitmetase tõuseb üle
teatava väärtuse, kuvatakse juhi
infokeskus sõiduulatuse hoiatusele
sarnaseid hoiatusi.
Kuvatakse nõudeid
väljalaskesüsteemi kontrollimiseks ja lõpuks teade mootori taaskäivitamise
tõkestamise kohta. Piirangud on
nõutud seaduste poolt.
Abi saamiseks pöörduge
hooldustöökotta.
AdBlue tankimineEttevaatust
Kasutage ainult sellist AdBlue
vedelikku, mis vastab Euroopa
standarditele DIN 70 070 ja
ISO 22241-1.
Ärge kasutage lisandeid.
Ärge lahjendage AdBlued.
Vastasel juhul võite selektiivset
katalüütilist
redutseerimissüsteemi
kahjustada.
Märkus
Kui bensiinijaamas pole
sõiduautode jaoks saadaval
täitepumpa koos otsakuga,
kasutage ainult AdBlue pudeleid ja
kanistreid koos tihendatud
tankimisadapteriga, millega
välditakse väljapritsimist ja
ülevoolamist ning tagatakse paagist
väljuvate aurude kinnipüüdmine ja
õhku sattumise vältimine. Pudelites
või kanistrites olev AdBlue on
saadaval paljudes bensiinijaamades ja seda saab osta nt Opeli
edasimüüjatelt ja muudest
jaemüügikohtadest.
Kuna AdBlue ei säili lõputult,
kontrollige enne tankimist toote
säilivuskuupäeva.
Märkus
AdBlue tankimine tuvastatakse
süsteemi poolt ainult siis, kui
eespool nimetatud vedelikutaseme
lüliti aktiveerub.
Juhul, kui AdBlue tankimist ei
tuvastatud edukalt:1. Sõitke sõidukiga pidevalt 10 minutit, tagades, et sõiduki
kiirus ületaks alati 20 km/h.
2. Kui AdBlue tankimine tuvastati edukalt, kaovad AdBlue
varustamisest tingitud piirangud.
Kui AdBlue tankimist ei õnnestu
ikkagi tuvastada, pöörduge abi
saamiseks töökotta.
Kui vedelikku AdBlue tuleb tankida
temperatuuril alla -11 °C, ei pruugi
süsteem AdBlue tankimist
tuvastada. Sellisel juhul parkige
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.
Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
AdBlue paak tuleb täielikult täita.
Seda tuleb teha siis, kui kuvatakse
juba hoiatusteadet mootori
käivitamise tõkestamise kohta.

176Sõitmine ja töörežiimSõiduk peab olema pargitud tasasele
pinnale.
AdBlue täiteava asub kütusepaagi
täiteava luugi taga, mis asub paremal
pool sõiduki taga.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud.
1. Eemaldage võti süütelukust.
2. Sulgege kõik uksed, et ammoniaagiaurud sõiduki salongi
ei pääseks.
3. Kütusepaagi täiteava luugi avamiseks tuleb vajutada luugile
3 226.4. Keerake kaitsekork täiteava
küljest lahti.
5. Avage AdBlue kanister.
6. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
7. Tõstke kanistrit kuni selle on tühjenemiseni või vedelikuvoolu
lõppemiseni kanistrist. Selleks
võib kuluda kuni viis minutit.
8. Vooliku tühjendamiseks asetage kanister maapinnale ja oodake
15 sekundit.
9. Keerake voolik täitmistoru küljest lahti.
10. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
Märkus
Kõrvaldage AdBlue kanister
keskkonnanõudeid järgides.
Voolikut saab uuesti kasutada, kui
loputate seda enne AdBlue
kuivamist puhta veega.Automaatkäigukast
Automaatkäigukast võimaldab käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatset käiguvahetust
(automaatrežiim).
Käsitsi käikude vahetamine on
võimalik käsilülitusrežiimis, valides +
või - 3 178.
Käigunäidik
Juhi infokeskuses näidatakse režiimi
või valitud käiku.
Automaatrežiimis näitab
sõiduprogrammi D.
