OPEL ASTRA K 2018.5 Používateľská príručka (in Slovak)

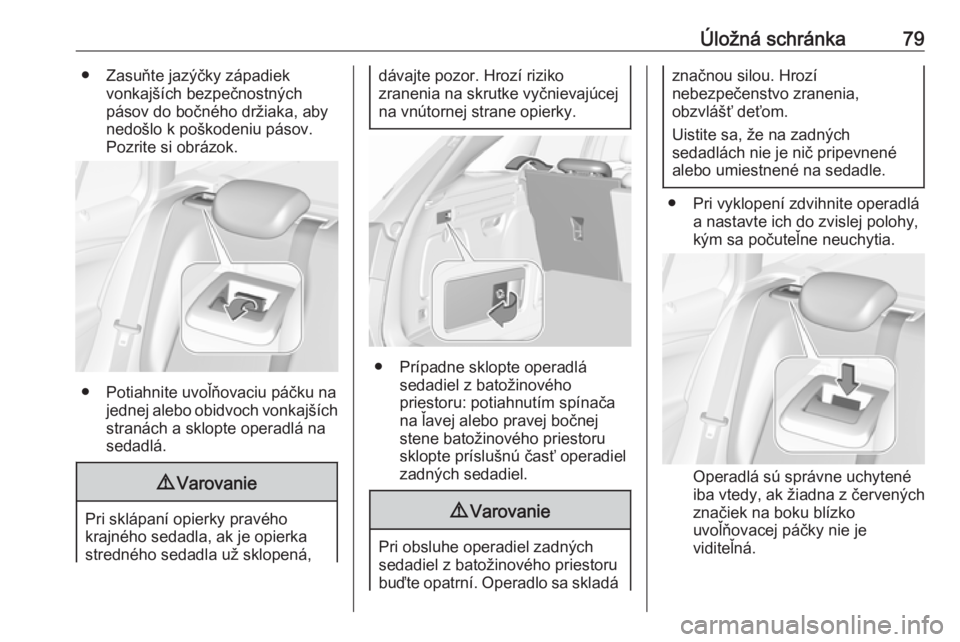

Úložná schránka79● Zasuňte jazýčky západiekvonkajších bezpečnostných
pásov do bočného držiaka, aby
nedošlo k poškodeniu pásov.
Pozrite si obrázok.
● Potiahnite uvoľňovaciu páčku na jednej alebo obidvoch vonkajších
stranách a sklopte operadlá na
sedadlá.
9 Varovanie
Pri sklápaní opierky pravého
krajného sedadla, ak je opierka
stredného sedadla už sklopená,
dávajte pozor. Hrozí riziko
zranenia na skrutke vyčnievajúcej
na vnútornej strane opierky.
● Prípadne sklopte operadlá sedadiel z batožinového
priestoru: potiahnutím spínača
na ľavej alebo pravej bočnej
stene batožinového priestoru
sklopte príslušnú časť operadiel
zadných sedadiel.
9 Varovanie
Pri obsluhe operadiel zadných
sedadiel z batožinového priestoru
buďte opatrní. Operadlo sa skladá
značnou silou. Hrozí
nebezpečenstvo zranenia,
obzvlášť deťom.
Uistite sa, že na zadných
sedadlách nie je nič pripevnené
alebo umiestnené na sedadle.
● Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy,
kým sa počuteľne neuchytia.
Operadlá sú správne uchytené
iba vtedy, ak žiadna z červených
značiek na boku blízko
uvoľňovacej páčky nie je
viditeľná.

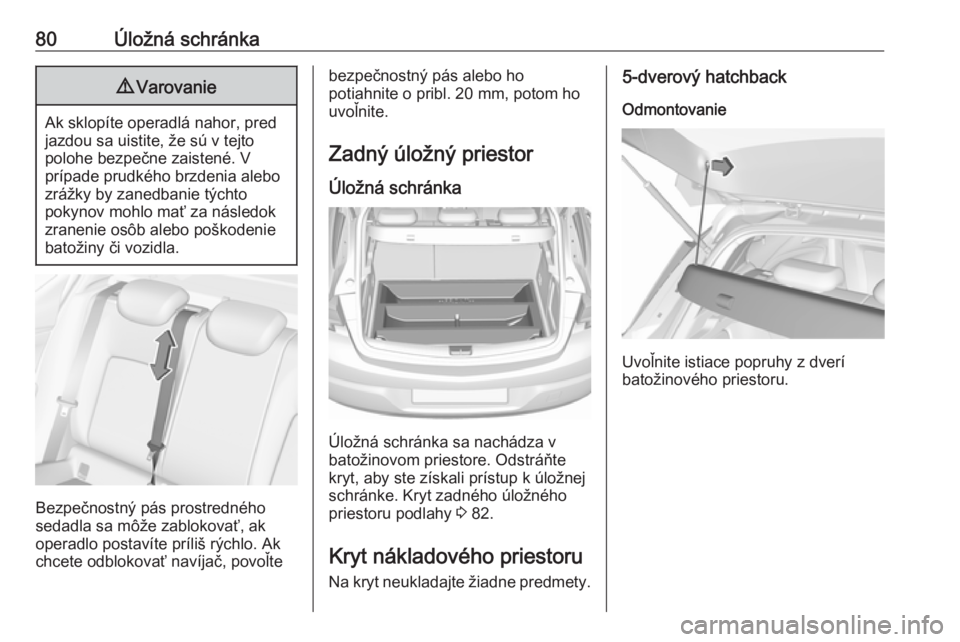

80Úložná schránka9Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Zadný úložný priestor
Úložná schránka
Úložná schránka sa nachádza v
batožinovom priestore. Odstráňte
kryt, aby ste získali prístup k úložnej
schránke. Kryt zadného úložného
priestoru podlahy 3 82.
Kryt nákladového priestoru Na kryt neukladajte žiadne predmety.
5-dverový hatchback
Odmontovanie
Uvoľnite istiace popruhy z dverí
batožinového priestoru.

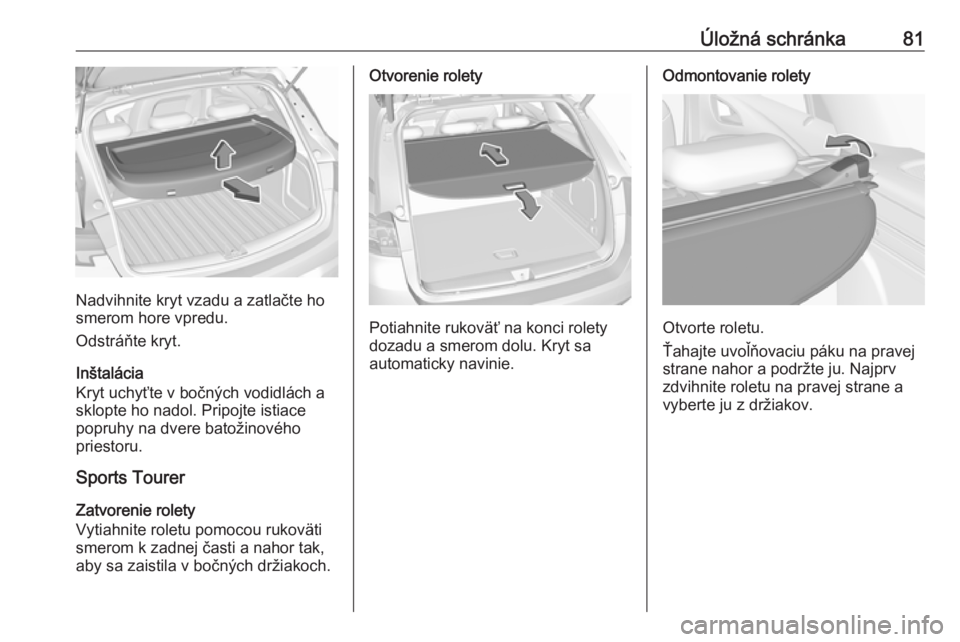

Úložná schránka81
Nadvihnite kryt vzadu a zatlačte ho
smerom hore vpredu.
Odstráňte kryt.
Inštalácia
Kryt uchyťte v bočných vodidlách a sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.
Sports Tourer
Zatvorenie rolety
Vytiahnite roletu pomocou rukoväti
smerom k zadnej časti a nahor tak,
aby sa zaistila v bočných držiakoch.
Otvorenie rolety
Potiahnite rukoväť na konci rolety
dozadu a smerom dolu. Kryt sa
automaticky navinie.
Odmontovanie rolety
Otvorte roletu.
Ťahajte uvoľňovaciu páku na pravej
strane nahor a podržte ju. Najprv
zdvihnite roletu na pravej strane a
vyberte ju z držiakov.

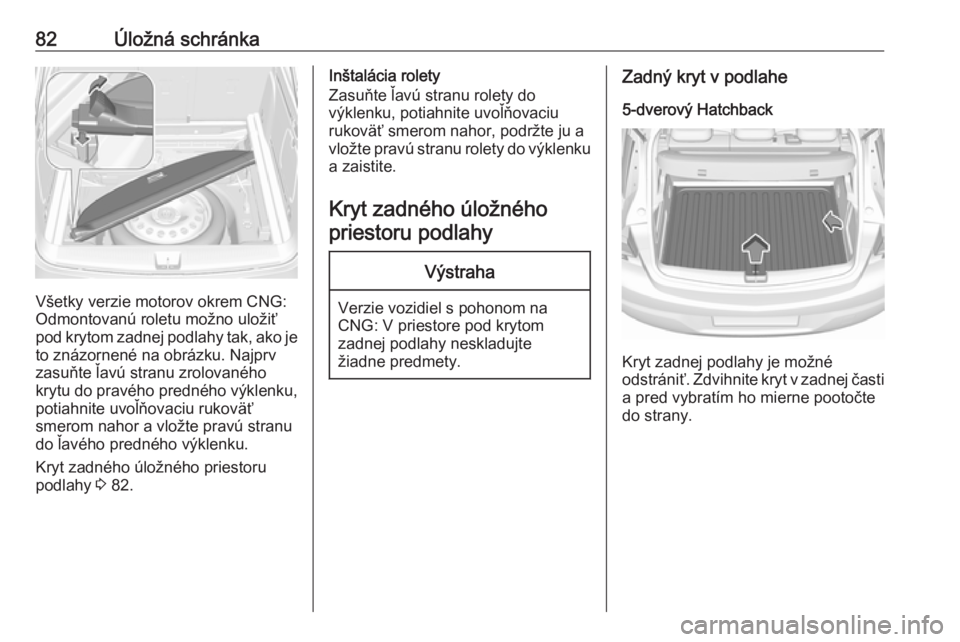

82Úložná schránka
Všetky verzie motorov okrem CNG:
Odmontovanú roletu možno uložiť
pod krytom zadnej podlahy tak, ako je to znázornené na obrázku. Najprv
zasuňte ľavú stranu zrolovaného
krytu do pravého predného výklenku,
potiahnite uvoľňovaciu rukoväť
smerom nahor a vložte pravú stranu
do ľavého predného výklenku.
Kryt zadného úložného priestoru
podlahy 3 82.
Inštalácia rolety
Zasuňte ľavú stranu rolety do
výklenku, potiahnite uvoľňovaciu
rukoväť smerom nahor, podržte ju a
vložte pravú stranu rolety do výklenku
a zaistite.
Kryt zadného úložného priestoru podlahyVýstraha
Verzie vozidiel s pohonom naCNG: V priestore pod krytom
zadnej podlahy neskladujte
žiadne predmety.
Zadný kryt v podlahe
5-dverový Hatchback
Kryt zadnej podlahy je možné
odstrániť. Zdvihnite kryt v zadnej časti a pred vybratím ho mierne pootočte
do strany.

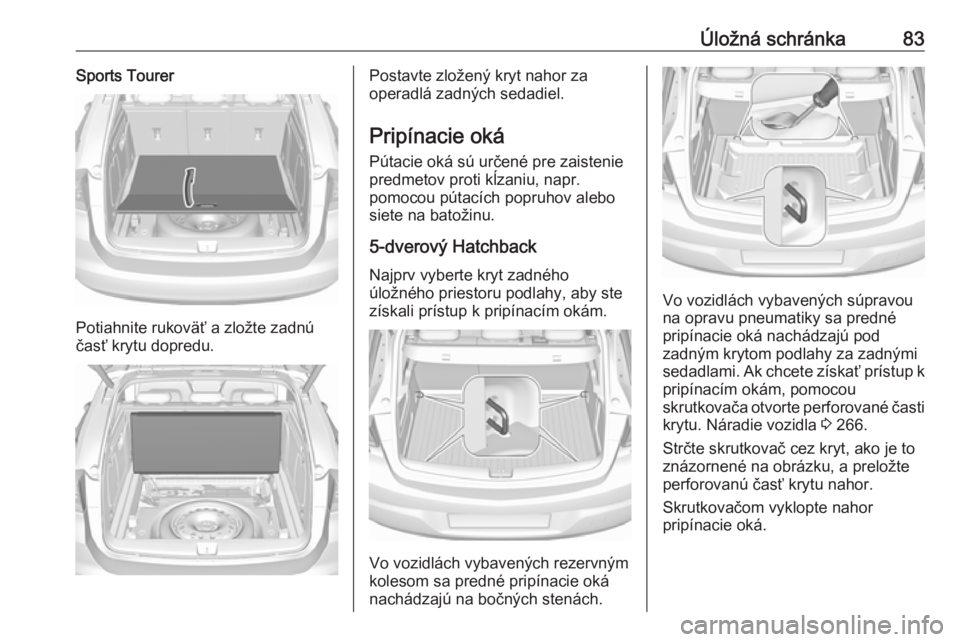

Úložná schránka83Sports Tourer
Potiahnite rukoväť a zložte zadnú
časť krytu dopredu.
Postavte zložený kryt nahor za
operadlá zadných sedadiel.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr. pomocou pútacích popruhov alebo
siete na batožinu.
5-dverový Hatchback Najprv vyberte kryt zadného
úložného priestoru podlahy, aby ste získali prístup k pripínacím okám.
Vo vozidlách vybavených rezervným
kolesom sa predné pripínacie oká nachádzajú na bočných stenách.
Vo vozidlách vybavených súpravou
na opravu pneumatiky sa predné
pripínacie oká nachádzajú pod
zadným krytom podlahy za zadnými
sedadlami. Ak chcete získať prístup k
pripínacím okám, pomocou
skrutkovača otvorte perforované časti krytu. Náradie vozidla 3 266.
Strčte skrutkovač cez kryt, ako je to znázornené na obrázku, a preložte
perforovanú časť krytu nahor.
Skrutkovačom vyklopte nahor
pripínacie oká.

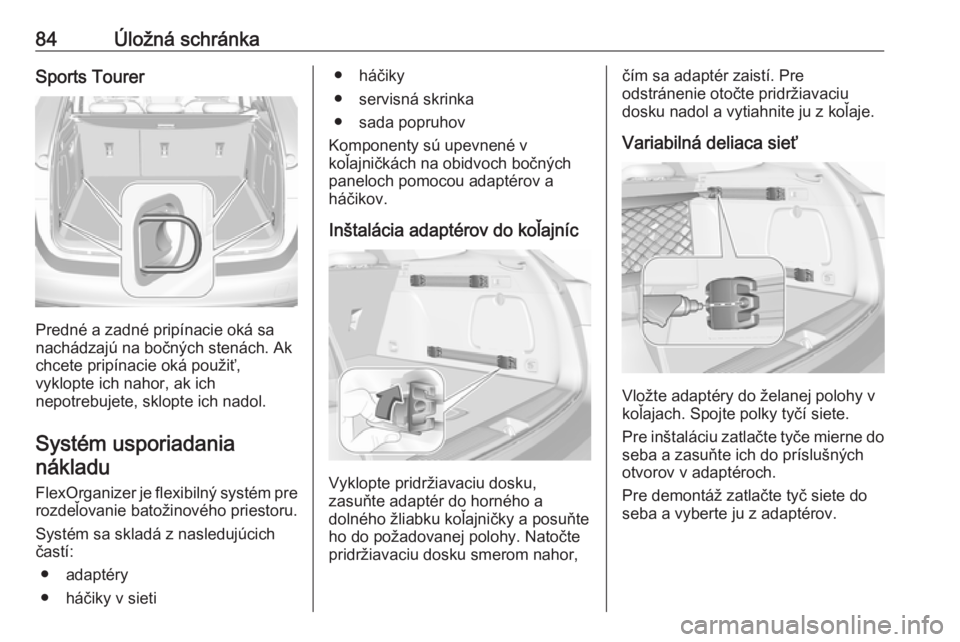

84Úložná schránkaSports Tourer
Predné a zadné pripínacie oká sa
nachádzajú na bočných stenách. Ak
chcete pripínacie oká použiť,
vyklopte ich nahor, ak ich
nepotrebujete, sklopte ich nadol.
Systém usporiadania nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
● adaptéry
● háčiky v sieti
● háčiky
● servisná skrinka
● sada popruhov
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.

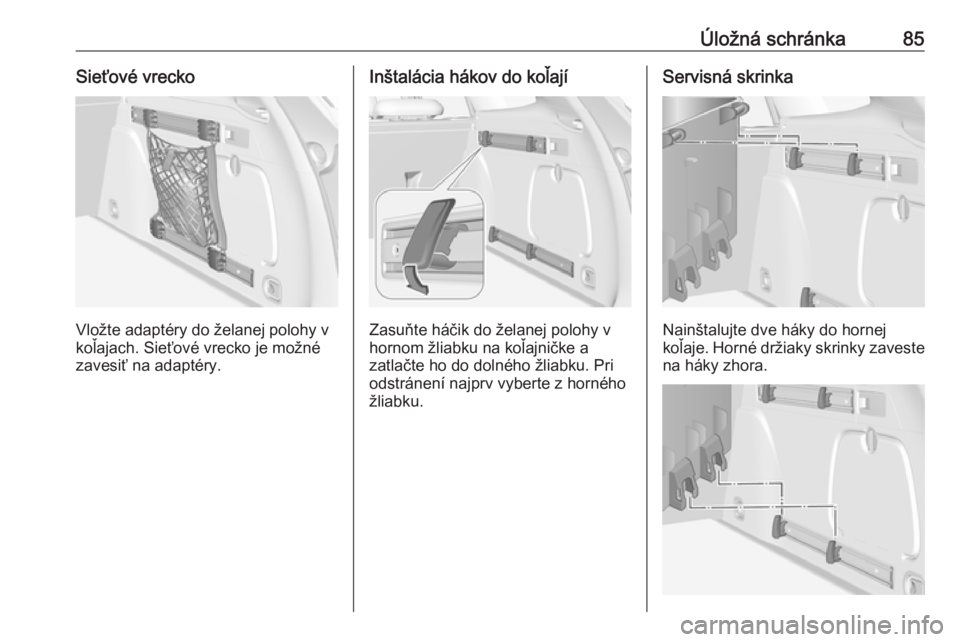

Úložná schránka85Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.

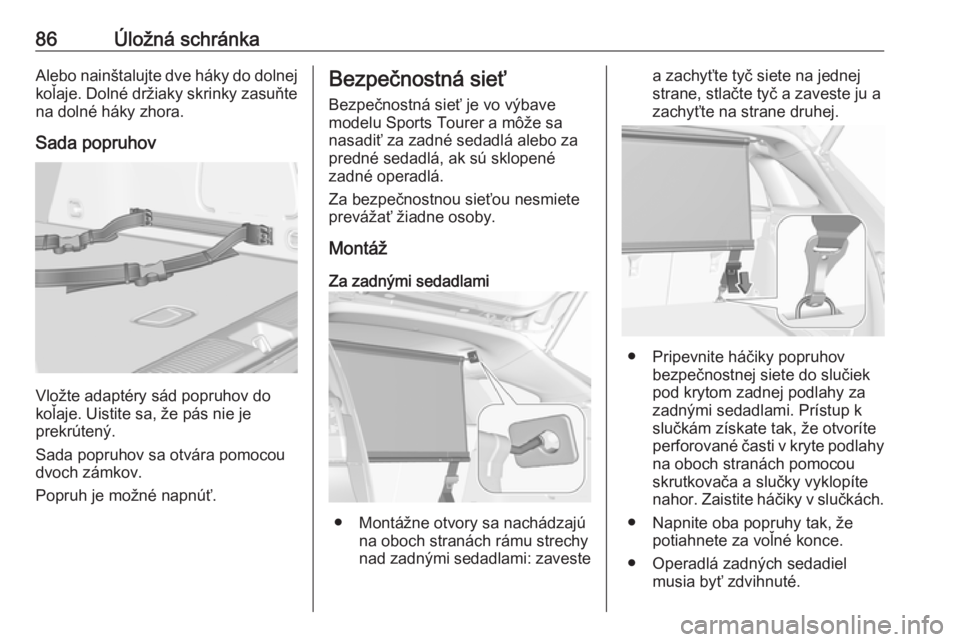

86Úložná schránkaAlebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.
Sada popruhov
Vložte adaptéry sád popruhov do
koľaje. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.
Bezpečnostná sieť
Bezpečnostná sieť je vo výbave
modelu Sports Tourer a môže sa
nasadiť za zadné sedadlá alebo za
predné sedadlá, ak sú sklopené
zadné operadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Montáž
Za zadnými sedadlami
● Montážne otvory sa nachádzajú na oboch stranách rámu strechy
nad zadnými sedadlami: zaveste
a zachyťte tyč siete na jednej strane, stlačte tyč a zaveste ju a
zachyťte na strane druhej.
● Pripevnite háčiky popruhov bezpečnostnej siete do slučiek
pod krytom zadnej podlahy za
zadnými sedadlami. Prístup k
slučkám získate tak, že otvoríte
perforované časti v kryte podlahy
na oboch stranách pomocou
skrutkovača a slučky vyklopíte
nahor. Zaistite háčiky v slučkách.
● Napnite oba popruhy tak, že potiahnete za voľné konce.
● Operadlá zadných sedadiel musia byť zdvihnuté.

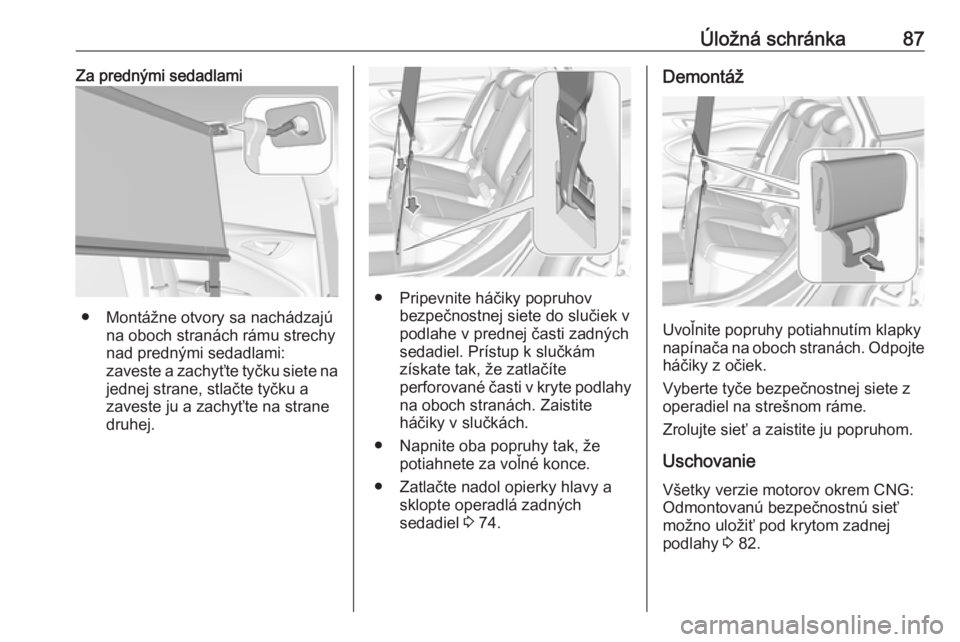

Úložná schránka87Za prednými sedadlami
● Montážne otvory sa nachádzajúna oboch stranách rámu strechy
nad prednými sedadlami:
zaveste a zachyťte tyčku siete na
jednej strane, stlačte tyčku a zaveste ju a zachyťte na stranedruhej.
● Pripevnite háčiky popruhov bezpečnostnej siete do slučiek v
podlahe v prednej časti zadných
sedadiel. Prístup k slučkám
získate tak, že zatlačíte
perforované časti v kryte podlahy
na oboch stranách. Zaistite
háčiky v slučkách.
● Napnite oba popruhy tak, že potiahnete za voľné konce.
● Zatlačte nadol opierky hlavy a sklopte operadlá zadných
sedadiel 3 74.
Demontáž
Uvoľnite popruhy potiahnutím klapky
napínača na oboch stranách. Odpojte háčiky z očiek.
Vyberte tyče bezpečnostnej siete z
operadiel na strešnom ráme.
Zrolujte sieť a zaistite ju popruhom.
Uschovanie Všetky verzie motorov okrem CNG:
Odmontovanú bezpečnostnú sieť
možno uložiť pod krytom zadnej
podlahy 3 82.

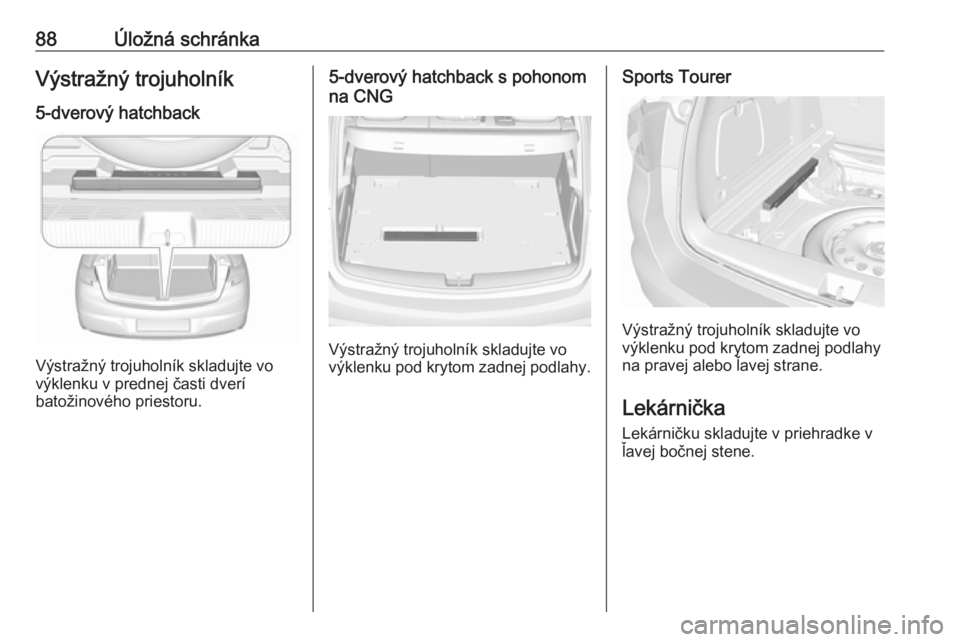

88Úložná schránkaVýstražný trojuholník
5-dverový hatchback
Výstražný trojuholník skladujte vo
výklenku v prednej časti dverí
batožinového priestoru.
5-dverový hatchback s pohonom
na CNG
Výstražný trojuholník skladujte vo
výklenku pod krytom zadnej podlahy.
Sports Tourer
Výstražný trojuholník skladujte vo
výklenku pod krytom zadnej podlahy
na pravej alebo ľavej strane.
Lekárnička Lekárničku skladujte v priehradke v
ľavej bočnej stene.
