OPEL ASTRA K 2018.5 Sürücü El Kitabı (in Turkish)

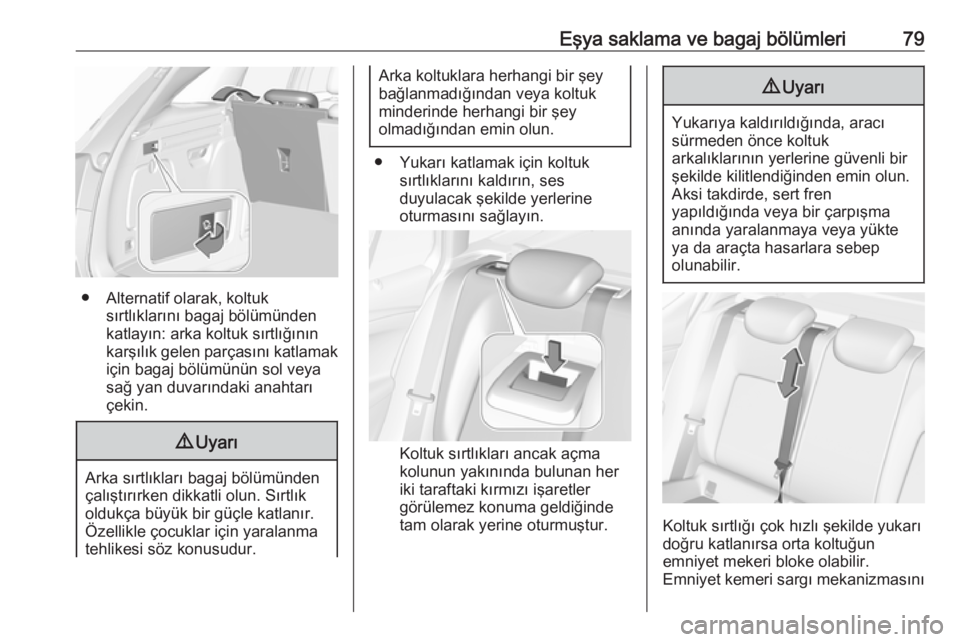

Eşya saklama ve bagaj bölümleri79
● Alternatif olarak, koltuksırtlıklarını bagaj bölümünden
katlayın: arka koltuk sırtlığının
karşılık gelen parçasını katlamak için bagaj bölümünün sol veya
sağ yan duvarındaki anahtarı
çekin.
9 Uyarı
Arka sırtlıkları bagaj bölümünden
çalıştırırken dikkatli olun. Sırtlık
oldukça büyük bir güçle katlanır.
Özellikle çocuklar için yaralanma
tehlikesi söz konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
Koltuk sırtlıkları ancak açma
kolunun yakınında bulunan her
iki taraftaki kırmızı işaretler
görülemez konuma geldiğinde
tam olarak yerine oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını

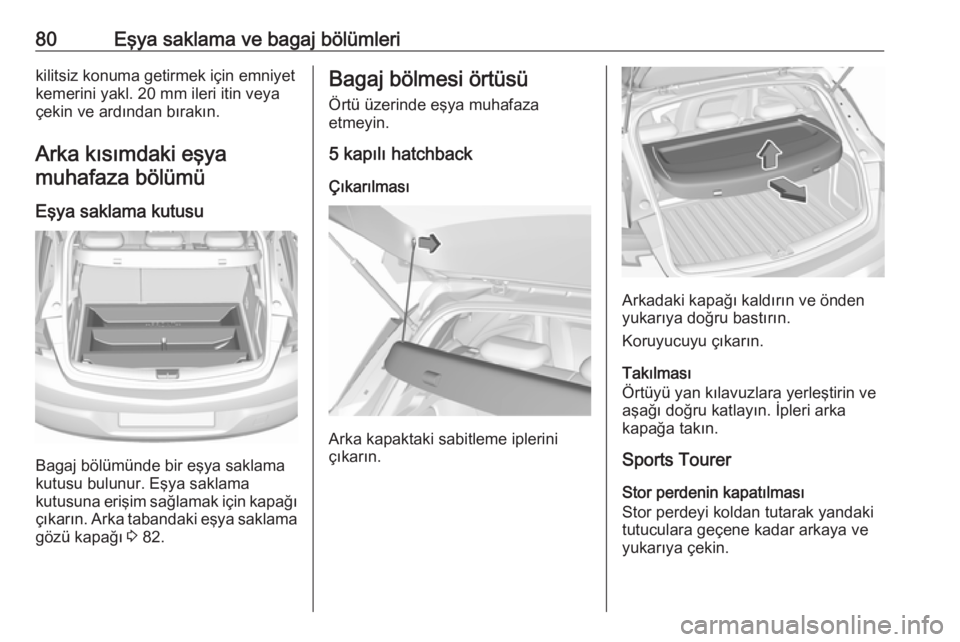

80Eşya saklama ve bagaj bölümlerikilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Arka kısımdaki eşya muhafaza bölümü
Eşya saklama kutusu
Bagaj bölümünde bir eşya saklama
kutusu bulunur. Eşya saklama
kutusuna erişim sağlamak için kapağı
çıkarın. Arka tabandaki eşya saklama
gözü kapağı 3 82.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
5 kapılı hatchback
Çıkarılması
Arka kapaktaki sabitleme iplerini
çıkarın.
Arkadaki kapağı kaldırın ve önden
yukarıya doğru bastırın.
Koruyucuyu çıkarın.
Takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. İpleri arka
kapağa takın.
Sports Tourer
Stor perdenin kapatılması
Stor perdeyi koldan tutarak yandaki
tutuculara geçene kadar arkaya ve
yukarıya çekin.

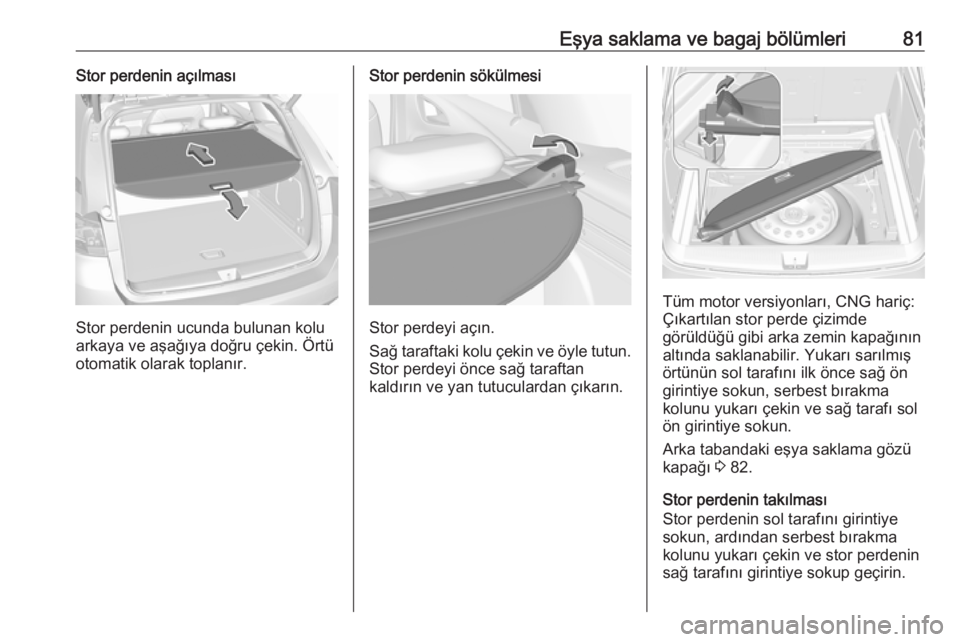

Eşya saklama ve bagaj bölümleri81Stor perdenin açılması
Stor perdenin ucunda bulunan kolu
arkaya ve aşağıya doğru çekin. Örtü
otomatik olarak toplanır.
Stor perdenin sökülmesi
Stor perdeyi açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Stor perdeyi önce sağ taraftan
kaldırın ve yan tutuculardan çıkarın.
Tüm motor versiyonları, CNG hariç:
Çıkartılan stor perde çizimde
görüldüğü gibi arka zemin kapağının
altında saklanabilir. Yukarı sarılmış
örtünün sol tarafını ilk önce sağ ön
girintiye sokun, serbest bırakma
kolunu yukarı çekin ve sağ tarafı sol
ön girintiye sokun.
Arka tabandaki eşya saklama gözü
kapağı 3 82.
Stor perdenin takılması
Stor perdenin sol tarafını girintiye
sokun, ardından serbest bırakma
kolunu yukarı çekin ve stor perdenin
sağ tarafını girintiye sokup geçirin.

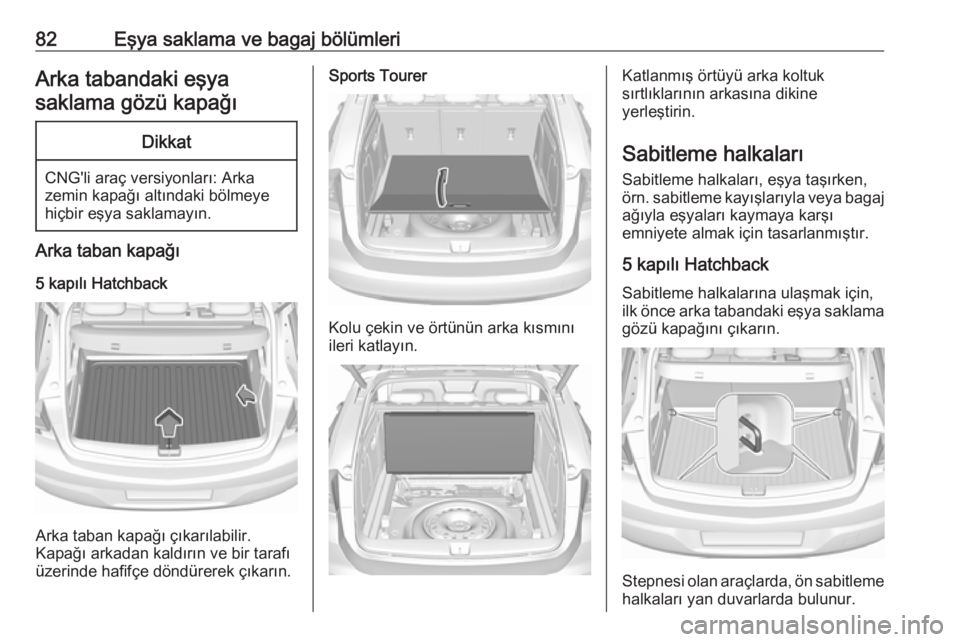

82Eşya saklama ve bagaj bölümleriArka tabandaki eşyasaklama gözü kapağıDikkat
CNG'li araç versiyonları: Arka
zemin kapağı altındaki bölmeye
hiçbir eşya saklamayın.
Arka taban kapağı
5 kapılı Hatchback
Arka taban kapağı çıkarılabilir.
Kapağı arkadan kaldırın ve bir tarafı
üzerinde hafifçe döndürerek çıkarın.
Sports Tourer
Kolu çekin ve örtünün arka kısmını
ileri katlayın.
Katlanmış örtüyü arka koltuk
sırtlıklarının arkasına dikine
yerleştirin.
Sabitleme halkaları Sabitleme halkaları, eşya taşırken,
örn. sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
5 kapılı Hatchback
Sabitleme halkalarına ulaşmak için,
ilk önce arka tabandaki eşya saklama
gözü kapağını çıkarın.
Stepnesi olan araçlarda, ön sabitleme halkaları yan duvarlarda bulunur.

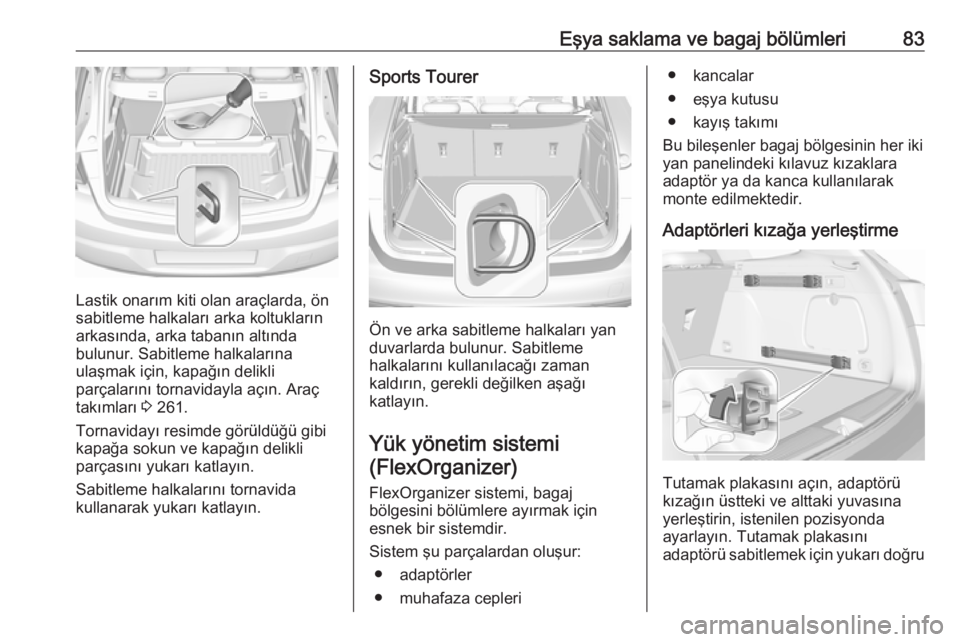

Eşya saklama ve bagaj bölümleri83
Lastik onarım kiti olan araçlarda, ön
sabitleme halkaları arka koltukların
arkasında, arka tabanın altında
bulunur. Sabitleme halkalarına
ulaşmak için, kapağın delikli
parçalarını tornavidayla açın. Araç
takımları 3 261.
Tornavidayı resimde görüldüğü gibi
kapağa sokun ve kapağın delikli
parçasını yukarı katlayın.
Sabitleme halkalarını tornavida
kullanarak yukarı katlayın.
Sports Tourer
Ön ve arka sabitleme halkaları yan
duvarlarda bulunur. Sabitleme
halkalarını kullanılacağı zaman
kaldırın, gerekli değilken aşağı
katlayın.
Yük yönetim sistemi (FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ● adaptörler
● muhafaza cepleri
● kancalar
● eşya kutusu
● kayış takımı
Bu bileşenler bagaj bölgesinin her iki yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru

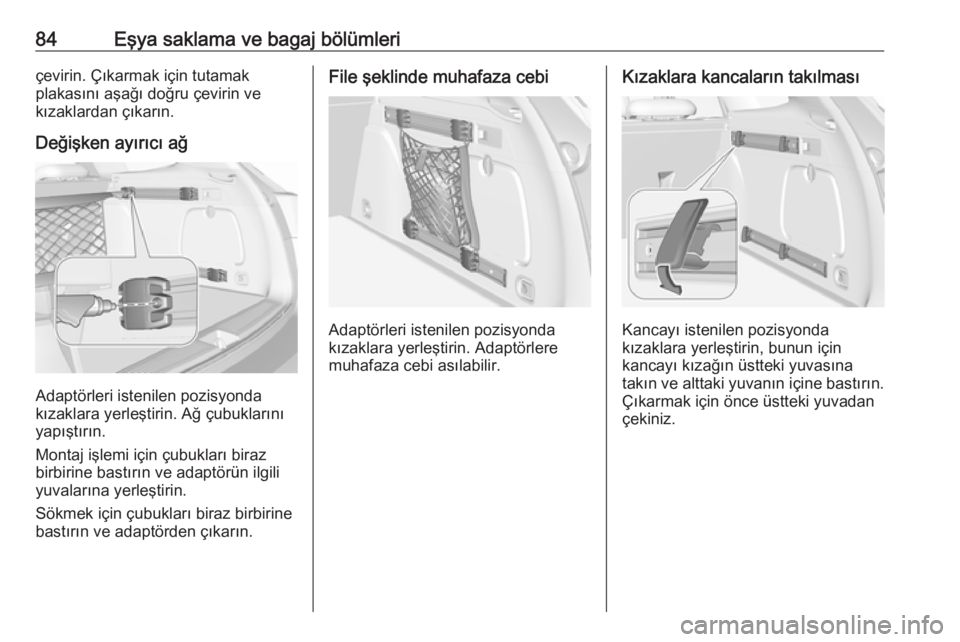

84Eşya saklama ve bagaj bölümleriçevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.

Eşya saklama ve bagaj bölümleri85Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.
Kayış takımı
Kayış takımı adaptörünü kızağa
yeleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı
Emniyet ağı Sports Tourer ile birlikte
sunulur ve arka koltukların arkasına
veya eğer arka koltuk arkalıkları
katlanmış ise, ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi
bir şahıs taşınmamalıdır.
Takılması
Arka koltukların arkasında
● Arka koltukların üzerindeki tavan çerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir

86Eşya saklama ve bagaj bölümleritarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
● Emniyet ağı kayışlarının kancalarını, arka koltukların
arkasındaki arka zemin
kapağının altına tutturun.
Halkalara ulaşmak için, zemin
kapağı içinde her iki tarafta
bulunan delikli parçaları
tornavidayla açın ve halkaları
yukarı katlayın. Kancaları
halkalara takın.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Arka koltuk sırtlıkları yükseltilmelidir.
Ön koltukların arkasında
● Ön koltukların üzerindeki tavançerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
● Emniyet ağının kancalarını arka koltukları önündeki zeminde yeralan halkalara geçirin. Halkalara
ulaşmak için, zemin kapağı
içinde her iki tarafta bulunan
delikli parçaları içeri itin.
Kancaları halkalara takın.
● Uçlarından çekerek her iki kayışı da gerdirin.
● Baş desteklerini aşağıya doğru bastırın ve arka koltuk sırtlıklarını
yatırın 3 74.

Eşya saklama ve bagaj bölümleri87Sökülmesi
Kayışları serbest bırakmak için,
gerdiricideki kanadı her iki tarafa çekin. Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Tüm motor versiyonları, CNG hariç:
Çıkartılan emniyet ağı arka zemin
kapağı altında saklanabilir 3 82.
Üçgen ikaz reflektörü
5 kapılı hatchback
Üçgen ikaz reflektörünü arka kapının
önündeki girintiye istifleyin.
CNG'li 5 kapılı hatchback
Üçgen ikaz reflektörünü arka zemin
kapağı altındaki girintide saklayın.

88Eşya saklama ve bagaj bölümleriSports Tourer
Üçgen ikaz reflektörünü arka zemin
kapağının altında, sol veya sağ
taraftaki girintiye istifleyin.
İlk yardım çantası
İlk yardım çantasını sol yan duvar
içindeki bölmeye istifleyin.
Çizimde 5 kapılı bir Hatchback
görülmektedir.
İlgili eşya gözünü açmak için,
kaplamayı kaldırın ve açın.
Çizimde bir Sports Tourer
görülmektedir.
Kapağı açmak için topuzu çevirin.
