ABS OPEL ASTRA K 2018.5 Инструкция по эксплуатации (in Russian)

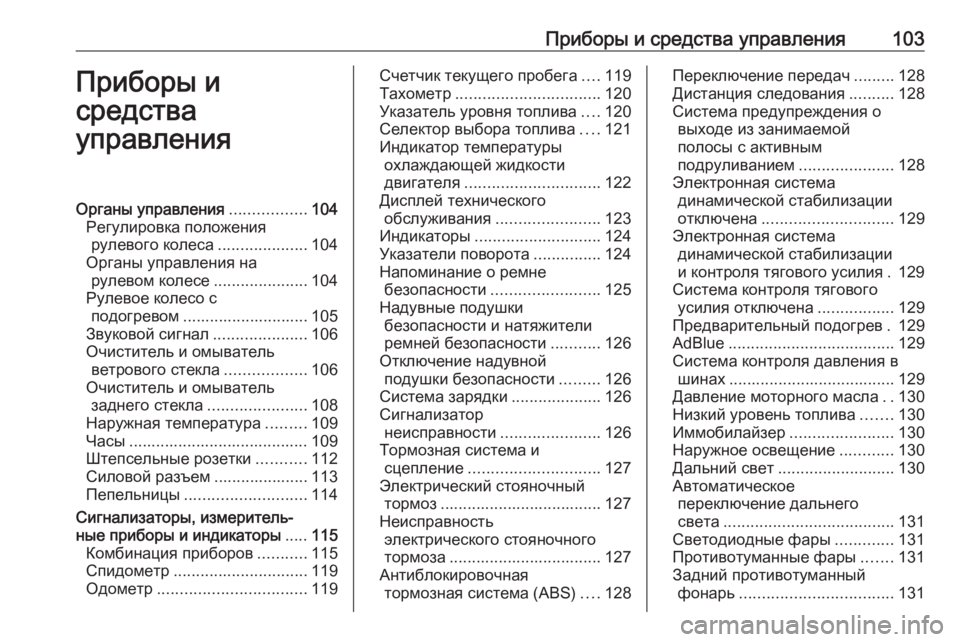

Приборы и средства управления103Приборы и
средства
управленияОрганы управления .................104
Регулировка положения рулевого колеса ....................104
Органы управления на рулевом колесе .....................104
Рулевое колесо с подогревом ............................ 105
Звуковой сигнал .....................106
Очиститель и омыватель ветрового стекла ..................106
Очиститель и омыватель заднего стекла ......................108
Наружная температура .........109
Часы ........................................ 109
Штепсельные розетки ...........112
Силовой разъем ..................... 113
Пепельницы ........................... 114
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....115
Комбинация приборов ...........115
Спидометр .............................. 119
Одометр ................................. 119Счетчик текущего пробега ....119
Тахометр ................................ 120
Указатель уровня топлива ....120
Селектор выбора топлива ....121
Индикатор температуры охлаждающей жидкости
двигателя .............................. 122
Дисплей технического обслуживания .......................123
Индикаторы ............................ 124
Указатели поворота ...............124
Напоминание о ремне безопасности ........................ 125
Надувные подушки безопасности и натяжители
ремней безопасности ...........126
Отключение надувной подушки безопасности .........126
Система зарядки ....................126
Сигнализатор неисправности ......................126
Тормозная система и сцепление ............................. 127
Электрический стояночный тормоз .................................... 127
Неисправность электрического стояночного
тормоза .................................. 127
Антиблокировочная тормозная система (ABS) ....128Переключение передач .........128
Дистанция следования ..........128
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................128
Электронная система динамической стабилизации
отключена ............................. 129
Электронная система динамической стабилизации
и контроля тягового усилия . 129
Система контроля тягового усилия отключена .................129
Предварительный подогрев . 129
AdBlue ..................................... 129
Система контроля давления в шинах ..................................... 129
Давление моторного масла ..130
Низкий уровень топлива .......130
Иммобилайзер .......................130
Наружное освещение ............130
Дальний свет .......................... 130
Автоматическое переключение дальнего
света ...................................... 131
Светодиодные фары .............131
Противотуманные фары .......131
Задний противотуманный фонарь .................................. 131

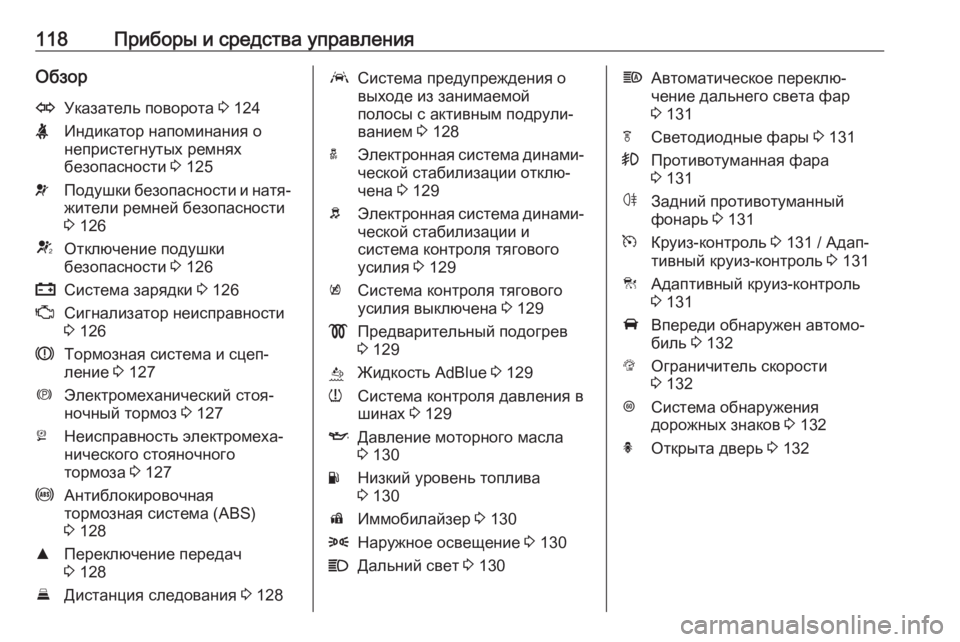

118Приборы и средства управленияОбзорOУказатель поворота 3 124XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 125vПодушки безопасности и натя‐
жители ремней безопасности
3 126VОтключение подушки
безопасности 3 126pСистема зарядки 3 126ZСигнализатор неисправности
3 126RТормозная система и сцеп‐
ление 3 127mЭлектромеханический стоя‐
ночный тормоз 3 127jНеисправность электромеха‐
нического стояночного
тормоза 3 127uАнтиблокировочная
тормозная система (ABS)
3 128RПереключение передач
3 128EДистанция следования 3 128aСистема предупреждения о
выходе из занимаемой
полосы с активным подрули‐
ванием 3 128aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 129bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 129kСистема контроля тягового
усилия выключена 3 129!Предварительный подогрев
3 129ùЖидкость AdBlue 3 129wСистема контроля давления в
шинах 3 129IДавление моторного масла
3 130YНизкий уровень топлива
3 130dИммобилайзер 3 1308Наружное освещение 3 130CДальний свет 3 130fАвтоматическое переклю‐
чение дальнего света фар
3 131fСветодиодные фары 3 131>Противотуманная фара
3 131øЗадний противотуманный
фонарь 3 131mКруиз-контроль 3 131 / Адап‐
тивный круиз-контроль 3 131CАдаптивный круиз-контроль
3 131AВпереди обнаружен автомо‐
биль 3 132LОграничитель скорости
3 132LСистема обнаружения
дорожных знаков 3 132hОткрыта дверь 3 132

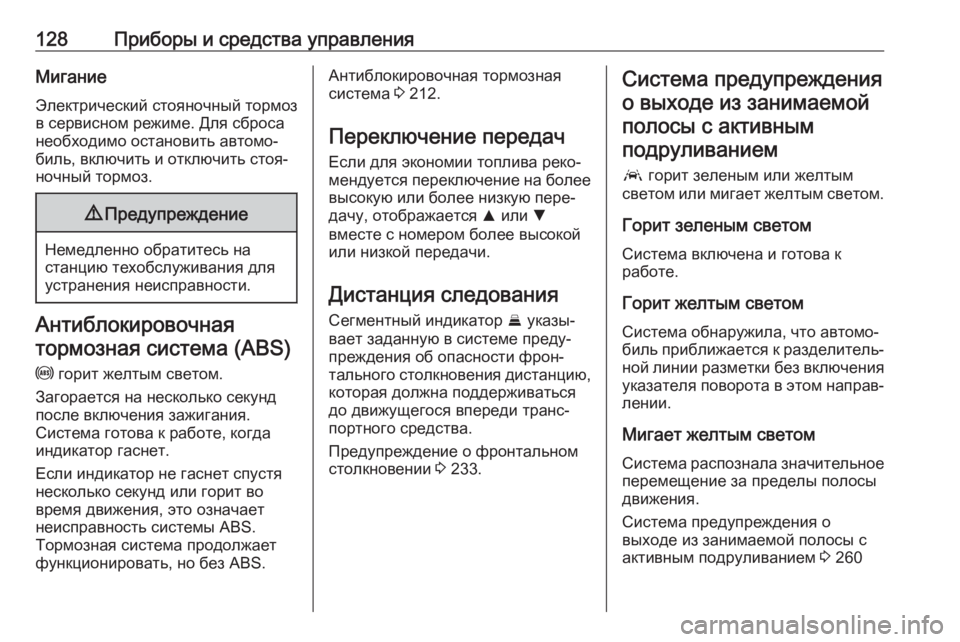

128Приборы и средства управленияМиганиеЭлектрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы ABS.
Тормозная система продолжает
функционировать, но без ABS.
Антиблокировочная тормозная
система 3 212.
Переключение передач Если для экономии топлива реко‐
мендуется переключение на более высокую или более низкую пере‐
дачу, отображается R или S
вместе с номером более высокой
или низкой передачи.
Дистанция следования Сегментный индикатор E указы‐
вает заданную в системе преду‐
преждения об опасности фрон‐
тального столкновения дистанцию,
которая должна поддерживаться
до движущегося впереди транс‐ портного средства.
Предупреждение о фронтальном
столкновении 3 233.Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
a горит зеленым или желтым
светом или мигает желтым светом.
Горит зеленым светом
Система включена и готова к
работе.
Горит желтым светом Система обнаружила, что автомо‐
биль приближается к разделитель‐
ной линии разметки без включения
указателя поворота в этом направ‐ лении.
Мигает желтым светомСистема распознала значительное
перемещение за пределы полосы
движения.
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием 3 260

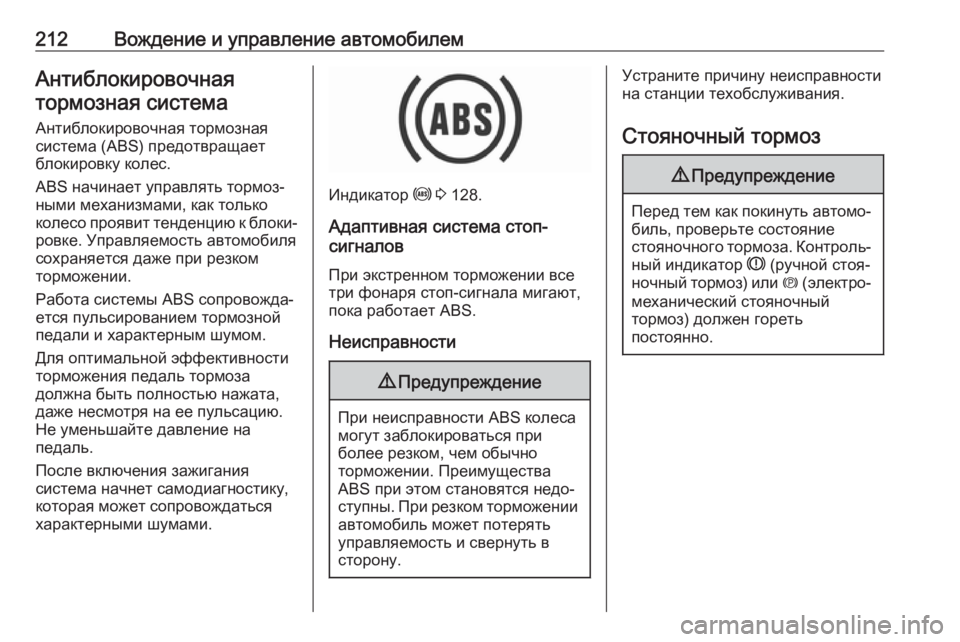

212Вождение и управление автомобилемАнтиблокировочнаятормозная система
Антиблокировочная тормозная
система (ABS) предотвращает блокировку колес.
ABS начинает управлять тормоз‐
ными механизмами, как только
колесо проявит тенденцию к блоки‐
ровке. Управляемость автомобиля
сохраняется даже при резком
торможении.
Работа системы ABS сопровожда‐
ется пульсированием тормозной
педали и характерным шумом.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию. Не уменьшайте давление на
педаль.
После включения зажигания
система начнет самодиагностику,
которая может сопровождаться
характерными шумами.
Индикатор u 3 128.
Адаптивная система стоп-
сигналов
При экстренном торможении все
три фонаря стоп-сигнала мигают,
пока работает ABS.
Неисправности
9 Предупреждение
При неисправности ABS колеса
могут заблокироваться при
более резком, чем обычно
торможении. Преимущества
ABS при этом становятся недо‐ ступны. При резком торможении автомобиль может потерять
управляемость и свернуть в
сторону.
Устраните причину неисправности
на станции техобслуживания.
Стояночный тормоз9 Предупреждение
Перед тем как покинуть автомо‐
биль, проверьте состояние
стояночного тормоза. Контроль‐
ный индикатор R (ручной стоя‐
ночный тормоз) или m (электро‐
механический стояночный
тормоз) должен гореть
постоянно.

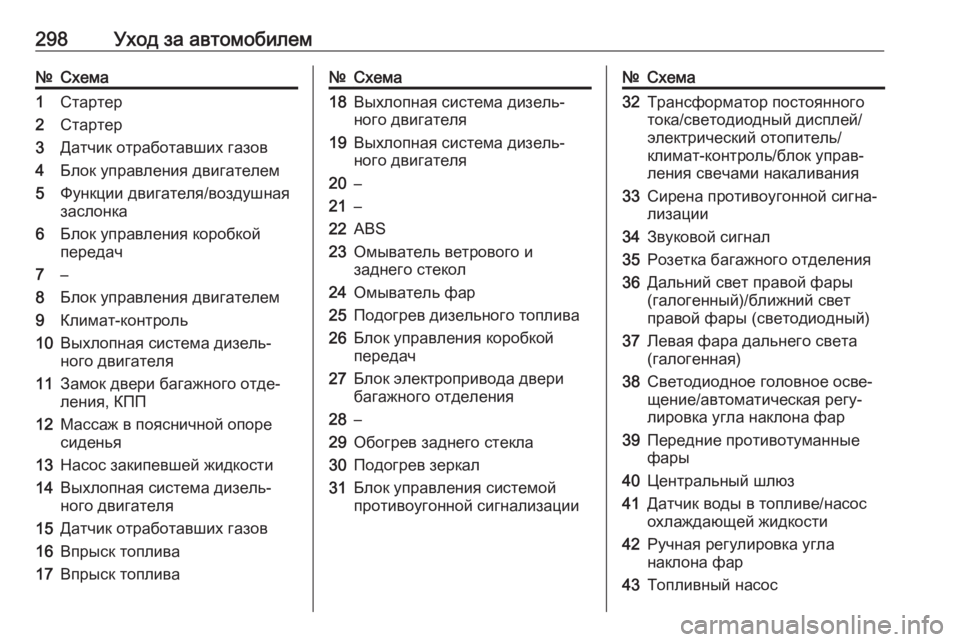

298Уход за автомобилем№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя/воздушная
заслонка6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐
ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21–22ABS23Омыватель ветрового и
заднего стекол24Омыватель фар25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31Блок управления системой
противоугонной сигнализации№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Сирена противоугонной сигна‐
лизации34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40Центральный шлюз41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос

300Уход за автомобилем
Установите переходник на силовойразъем.
Вставьте отвертку в отверстие
переходника. Снимите крышку,
потянув отвертку.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием 810Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием 413Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало

364Предметный
указательА Аварийная световая сигнализация ........................ 165
Автоматизированная механическая коробка
передач .................................. 208
Автоматическая коробка передач ................................. 203
Автоматическое включение режима предотвращения
бликов ..................................... 46
Автоматическое запирание ....... 32
Автоматическое переключение дальнего
света ....................................... 131
Автоматическое управление освещением .......................... 159
Автомобильный инструмент ....303
Адаптивный круиз-контроль ...
........................................ 131, 223
Аккумуляторная батарея автомобиля ........................... 281
Аксессуары и модернизация автомобиля ........................... 276
Активное экстренное торможение............................ 237
Антиблокировочная тормозная система ...............212Антиблокировочная
тормозная система (ABS) ....128
Ароматизатор воздуха .............113
Б Багажная сетка .......................... 97
Багажник на крыше ..................100
Багажное отделение ............ 34, 84
Блокировка замков от детей .....34
Блок предохранителей в багажном отделении ............301
Блок предохранителей в моторном отсеке ................... 297
Блок предохранителей в приборной панели ................299
Боковые фонари .......................158
Буксировка ........................ 268, 325
Буксировка автомобиля ..........325
Буксировка другого автомобиля ........................... 326
Буксировка прицепа ................. 269
В Введение ...................................... 3
Вентиляционные отверстия .....182
Вентиляция ......................... 62, 172
Весовые характеристики автомобиля ........................... 344
Ветровое стекло .........................47
Вещевое отделение в подлокотнике .......................... 84
