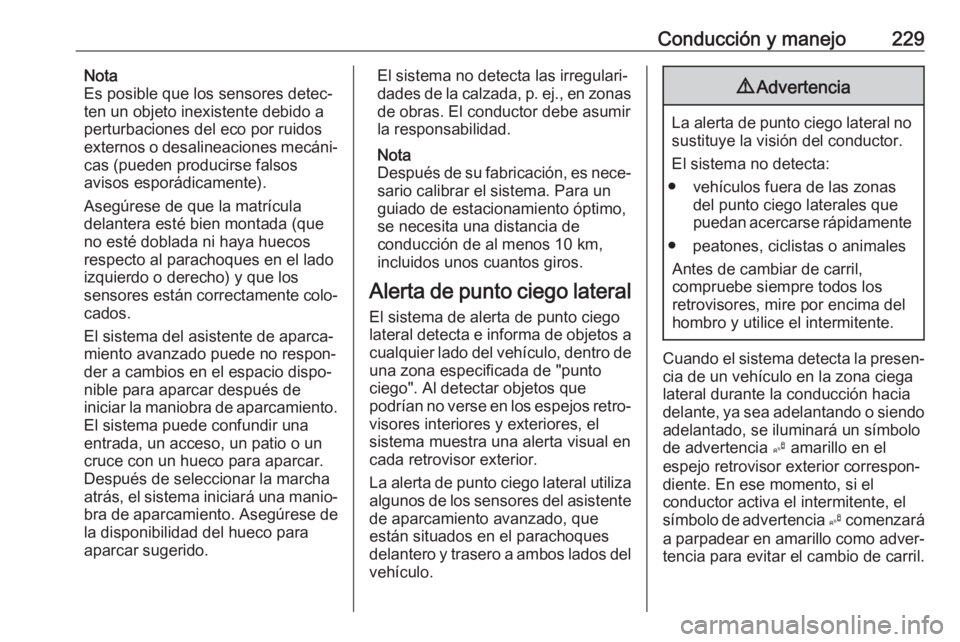

Conducción y manejo229Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐
cas (pueden producirse falsos
avisos esporádicamente).
Asegúrese de que la matrícula
delantera esté bien montada (que
no esté doblada ni haya huecos
respecto al parachoques en el lado
izquierdo o derecho) y que los
sensores están correctamente colo‐ cados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de
iniciar la maniobra de aparcamiento. El sistema puede confundir una
entrada, un acceso, un patio o un cruce con un hueco para aparcar.
Después de seleccionar la marcha
atrás, el sistema iniciará una manio‐
bra de aparcamiento. Asegúrese de
la disponibilidad del hueco para
aparcar sugerido.El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas de obras. El conductor debe asumir
la responsabilidad.
Nota
Después de su fabricación, es nece‐ sario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de
conducción de al menos 10 km, incluidos unos cuantos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
La alerta de punto ciego lateral utiliza
algunos de los sensores del asistente de aparcamiento avanzado, queestán situados en el parachoques
delantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia B comenzará
a parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.

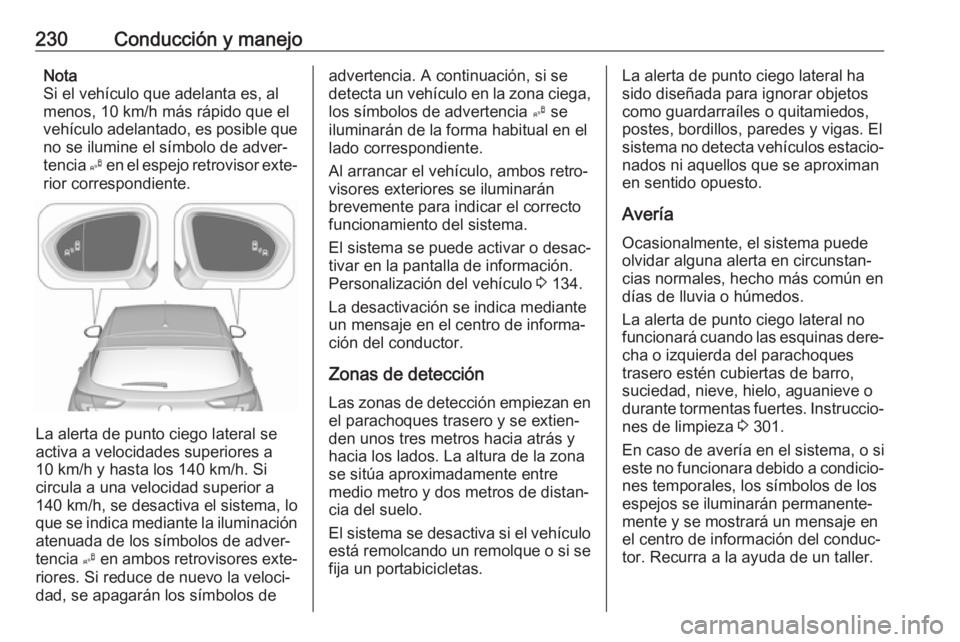

230Conducción y manejoNota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor exte‐
rior correspondiente.
La alerta de punto ciego lateral se
activa a velocidades superiores a
10 km/h y hasta los 140 km/h. Si
circula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de
advertencia. A continuación, si se
detecta un vehículo en la zona ciega, los símbolos de advertencia B se
iluminarán de la forma habitual en el
lado correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores se iluminarán
brevemente para indicar el correcto
funcionamiento del sistema.
El sistema se puede activar o desac‐
tivar en la pantalla de información.
Personalización del vehículo 3 134.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
Las zonas de detección empiezan en el parachoques trasero y se extien‐
den unos tres metros hacia atrás y
hacia los lados. La altura de la zona
se sitúa aproximadamente entre
medio metro y dos metros de distan‐
cia del suelo.
El sistema se desactiva si el vehículo
está remolcando un remolque o si se
fija un portabicicletas.La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximan
en sentido opuesto.
Avería Ocasionalmente, el sistema puede
olvidar alguna alerta en circunstan‐
cias normales, hecho más común en
días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐ cha o izquierda del parachoques
trasero estén cubiertas de barro,
suciedad, nieve, hielo, aguanieve o
durante tormentas fuertes. Instruccio‐ nes de limpieza 3 301.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, los símbolos de los
espejos se iluminarán permanente‐
mente y se mostrará un mensaje en
el centro de información del conduc‐
tor. Recurra a la ayuda de un taller.

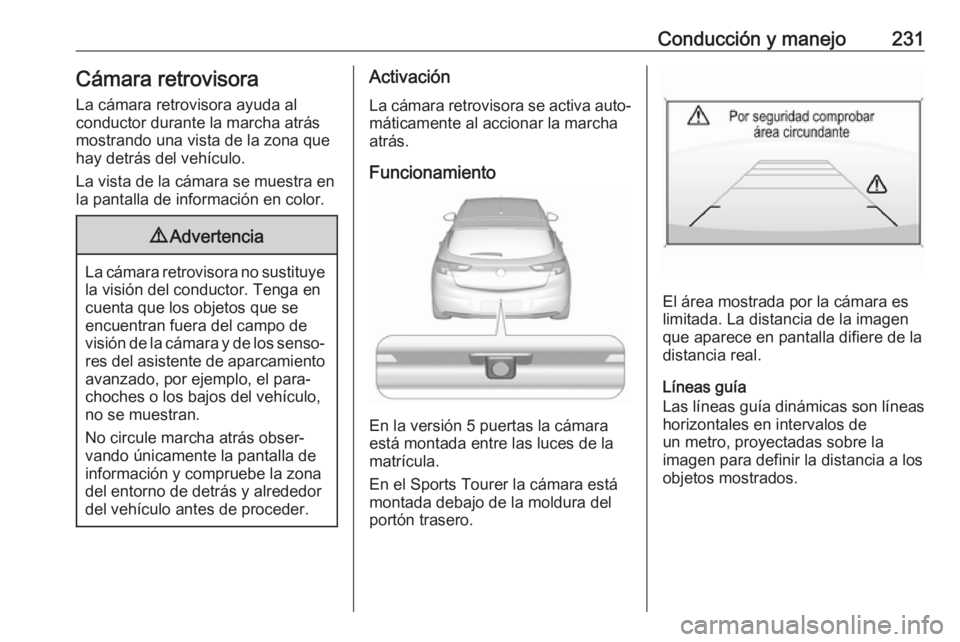

Conducción y manejo231Cámara retrovisoraLa cámara retrovisora ayuda al
conductor durante la marcha atrás
mostrando una vista de la zona que hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
En la versión 5 puertas la cámara
está montada entre las luces de la
matrícula.
En el Sports Tourer la cámara está
montada debajo de la moldura del
portón trasero.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
un metro, proyectadas sobre la
imagen para definir la distancia a los
objetos mostrados.

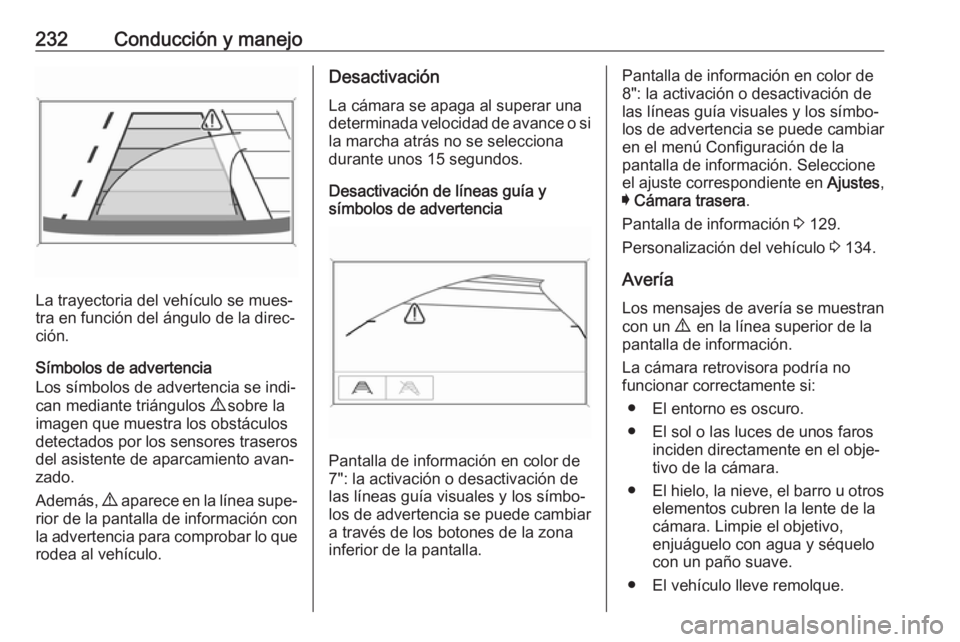

232Conducción y manejo
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además, 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.
Desactivación
La cámara se apaga al superar una
determinada velocidad de avance o si la marcha atrás no se selecciona
durante unos 15 segundos.
Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona
inferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú Configuración de la
pantalla de información. Seleccione
el ajuste correspondiente en Ajustes,
I Cámara trasera .
Pantalla de información 3 129.
Personalización del vehículo 3 134.
Avería
Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.
● El vehículo lleve remolque.

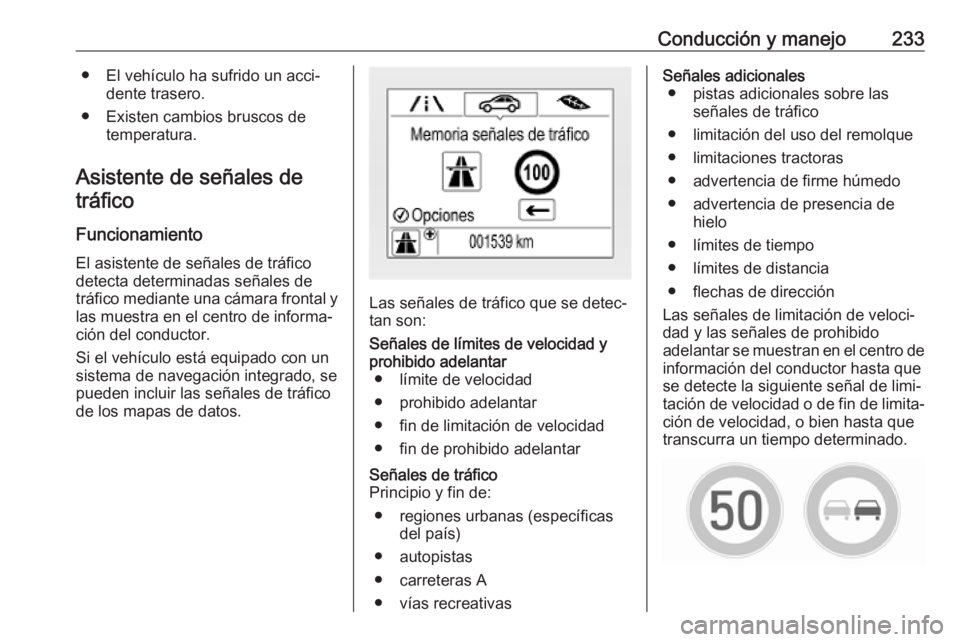

Conducción y manejo233● El vehículo ha sufrido un acci‐dente trasero.
● Existen cambios bruscos de temperatura.
Asistente de señales de tráfico
Funcionamiento
El asistente de señales de tráfico
detecta determinadas señales de
tráfico mediante una cámara frontal y
las muestra en el centro de informa‐
ción del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se pueden incluir las señales de tráfico
de los mapas de datos.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● límites de tiempo
● límites de distancia
● flechas de dirección
Las señales de limitación de veloci‐
dad y las señales de prohibido
adelantar se muestran en el centro de información del conductor hasta que
se detecte la siguiente señal de limi‐
tación de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.

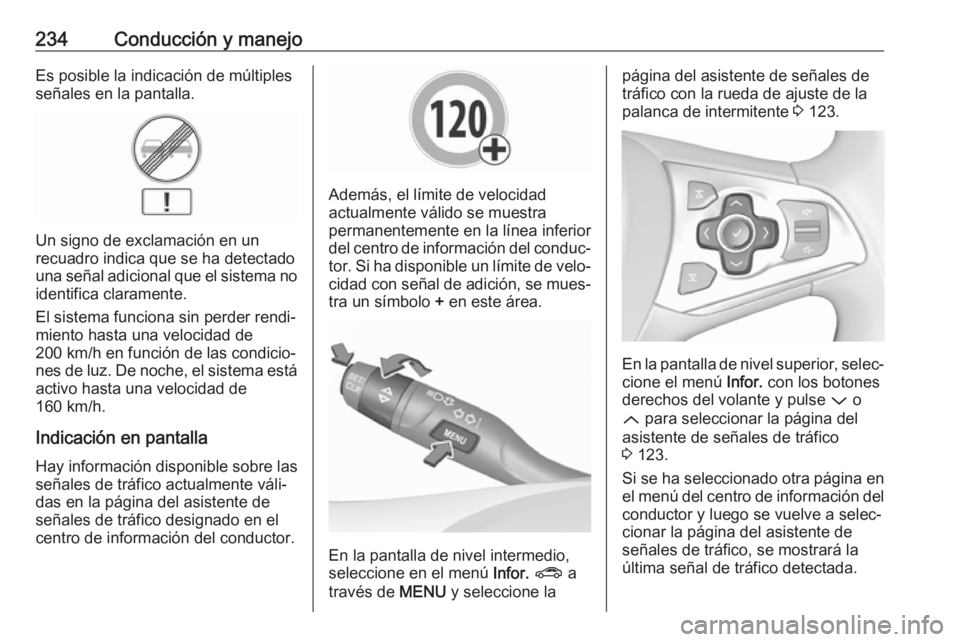

234Conducción y manejoEs posible la indicación de múltiples
señales en la pantalla.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal adicional que el sistema no identifica claramente.
El sistema funciona sin perder rendi‐
miento hasta una velocidad de
200 km/h en función de las condicio‐
nes de luz. De noche, el sistema está
activo hasta una velocidad de
160 km/h.
Indicación en pantalla
Hay información disponible sobre las
señales de tráfico actualmente váli‐ das en la página del asistente de
señales de tráfico designado en el
centro de información del conductor.
Además, el límite de velocidad
actualmente válido se muestra
permanentemente en la línea inferior
del centro de información del conduc‐ tor. Si ha disponible un límite de velo‐cidad con señal de adición, se mues‐
tra un símbolo + en este área.
En la pantalla de nivel intermedio,
seleccione en el menú Infor. ? a
través de MENU y seleccione la
página del asistente de señales de
tráfico con la rueda de ajuste de la
palanca de intermitente 3 123.
En la pantalla de nivel superior, selec‐
cione el menú Infor. con los botones
derechos del volante y pulse P o
Q para seleccionar la página del
asistente de señales de tráfico
3 123.
Si se ha seleccionado otra página en
el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página del asistente de
señales de tráfico, se mostrará la
última señal de tráfico detectada.

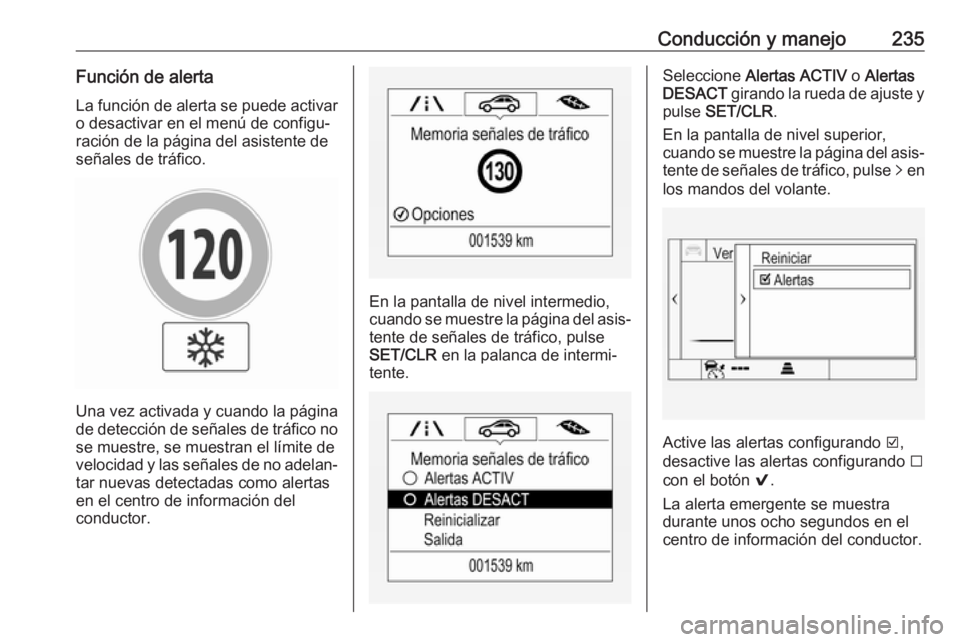

Conducción y manejo235Función de alertaLa función de alerta se puede activaro desactivar en el menú de configu‐
ración de la página del asistente de
señales de tráfico.
Una vez activada y cuando la página
de detección de señales de tráfico no se muestre, se muestran el límite de
velocidad y las señales de no adelan‐ tar nuevas detectadas como alertas
en el centro de información del
conductor.
En la pantalla de nivel intermedio,
cuando se muestre la página del asis‐
tente de señales de tráfico, pulse
SET/CLR en la palanca de intermi‐
tente.
Seleccione Alertas ACTIV o Alertas
DESACT girando la rueda de ajuste y
pulse SET/CLR .
En la pantalla de nivel superior,
cuando se muestre la página del asis‐
tente de señales de tráfico, pulse q en
los mandos del volante.
Active las alertas configurando J,
desactive las alertas configurando I
con el botón 9.
La alerta emergente se muestra durante unos ocho segundos en el
centro de información del conductor.

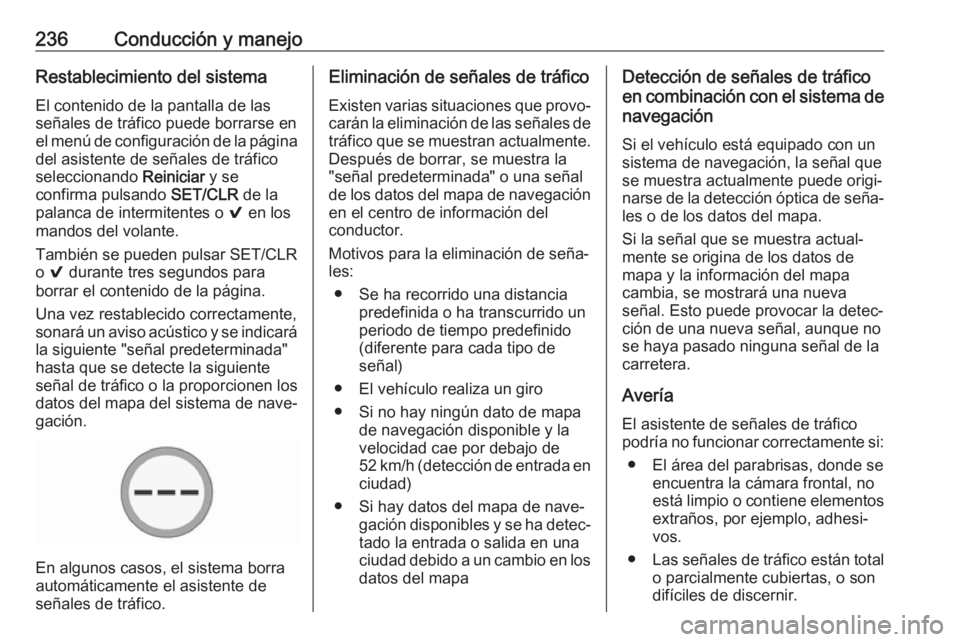

236Conducción y manejoRestablecimiento del sistemaEl contenido de la pantalla de las
señales de tráfico puede borrarse en
el menú de configuración de la página del asistente de señales de tráfico
seleccionando Reiniciar y se
confirma pulsando SET/CLR de la
palanca de intermitentes o 9 en los
mandos del volante.
También se pueden pulsar SET/CLR
o 9 durante tres segundos para
borrar el contenido de la página.
Una vez restablecido correctamente,
sonará un aviso acústico y se indicará
la siguiente "señal predeterminada"
hasta que se detecte la siguiente
señal de tráfico o la proporcionen los
datos del mapa del sistema de nave‐
gación.
En algunos casos, el sistema borra
automáticamente el asistente de
señales de tráfico.
Eliminación de señales de tráfico
Existen varias situaciones que provo‐
carán la eliminación de las señales de tráfico que se muestran actualmente.
Después de borrar, se muestra la
"señal predeterminada" o una señal
de los datos del mapa de navegación
en el centro de información del
conductor.
Motivos para la eliminación de seña‐
les:
● Se ha recorrido una distancia predefinida o ha transcurrido un
periodo de tiempo predefinido
(diferente para cada tipo de
señal)
● El vehículo realiza un giro
● Si no hay ningún dato de mapa de navegación disponible y la
velocidad cae por debajo de
52 km/h (detección de entrada en
ciudad)
● Si hay datos del mapa de nave‐ gación disponibles y se ha detec‐tado la entrada o salida en una
ciudad debido a un cambio en los
datos del mapaDetección de señales de tráfico
en combinación con el sistema de
navegación
Si el vehículo está equipado con un
sistema de navegación, la señal que
se muestra actualmente puede origi‐
narse de la detección óptica de seña‐
les o de los datos del mapa.
Si la señal que se muestra actual‐
mente se origina de los datos de
mapa y la información del mapa
cambia, se mostrará una nueva
señal. Esto puede provocar la detec‐
ción de una nueva señal, aunque no
se haya pasado ninguna señal de la
carretera.
AveríaEl asistente de señales de tráfico
podría no funcionar correctamente si:
● El área del parabrisas, donde se encuentra la cámara frontal, no
está limpio o contiene elementos extraños, por ejemplo, adhesi‐
vos.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.

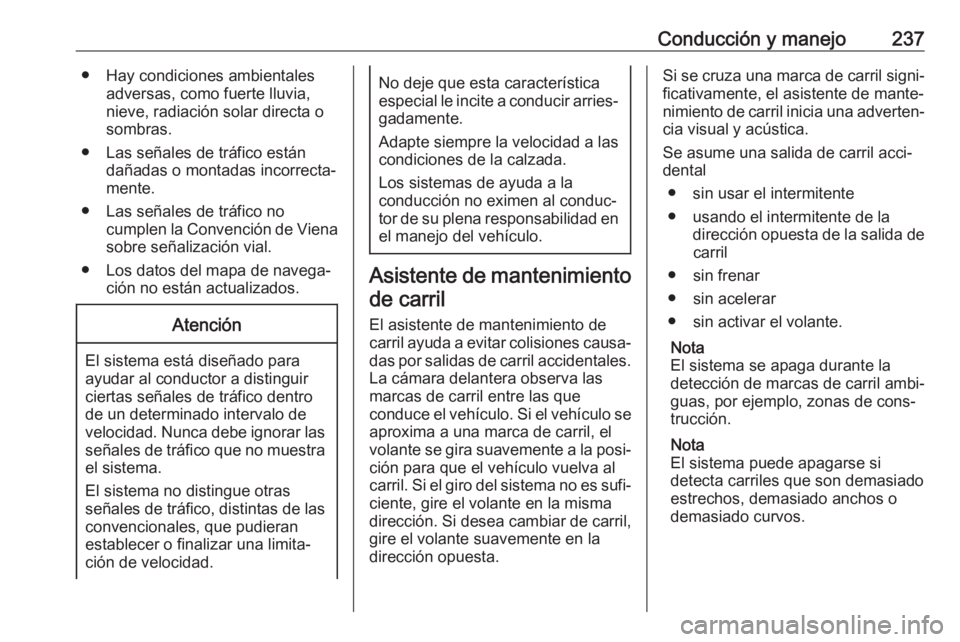

Conducción y manejo237● Hay condiciones ambientalesadversas, como fuerte lluvia,
nieve, radiación solar directa o sombras.
● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Vienasobre señalización vial.
● Los datos del mapa de navega‐ ción no están actualizados.Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las
convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.
Asistente de mantenimiento
de carril
El asistente de mantenimiento de
carril ayuda a evitar colisiones causa‐
das por salidas de carril accidentales. La cámara delantera observa las
marcas de carril entre las que
conduce el vehículo. Si el vehículo se aproxima a una marca de carril, elvolante se gira suavemente a la posi‐
ción para que el vehículo vuelva al
carril. Si el giro del sistema no es sufi‐
ciente, gire el volante en la misma
dirección. Si desea cambiar de carril,
gire el volante suavemente en la
dirección opuesta.
Si se cruza una marca de carril signi‐ ficativamente, el asistente de mante‐
nimiento de carril inicia una adverten‐ cia visual y acústica.
Se asume una salida de carril acci‐
dental
● sin usar el intermitente
● usando el intermitente de la dirección opuesta de la salida decarril
● sin frenar
● sin acelerar
● sin activar el volante.
Nota
El sistema se apaga durante la
detección de marcas de carril ambi‐
guas, por ejemplo, zonas de cons‐
trucción.
Nota
El sistema puede apagarse si
detecta carriles que son demasiado
estrechos, demasiado anchos o
demasiado curvos.

238Conducción y manejoActivación
El asistente de mantenimiento de
carril se activa pulsando a. El LED
del botón se ilumina para indicar que
el sistema está conectado.
Cuando el testigo de control a en el
cuadro de instrumentos se enciende
en verde, el sistema está listo para
asistir.
El sistema funciona a velocidades
entre 60 km/h y 180 km/h y si hay
marcas de carril.
Si el vehículo se aproxima a una marca de carril detectada sin usar el
intermitente en dicha dirección, el
sistema gira suavemente el volante y el indicador de control a cambia a
amarillo.
Si se ha salida significativamente del
carril, el sistema alerta haciendo
parpadear a junto con tres avisos
acústicos, desde la dirección corres‐
pondiente.
El sistema funciona únicamente
cuando se detecta una marca de
carril.
Si el sistema detecta únicamente
marcas de carril en un lado de la
carretera, solo asistirá para ese lado.
El asistente de mantenimiento de
carril detecta la conducción manos
libres. En este caso, se muestra un
mensaje en el centro de información
del conductor y suena un aviso acús‐ tico mientras el asistente de manteni‐ miento de carril detecte la conducción
sin manos.Desactivación
El sistema se desactiva pulsando
a ; el LED del botón se apaga.
El sistema se desactiva automática‐
mente cuando se detecta un remol‐
que.
Avería El rendimiento del sistema se puede
ver afectado por:
● Parabrisas sucio o afectado por elementos extraños, por ejem‐
plo, adhesivos
● Vehículos muy cerca delante
● Carreteras con laderas
● Carreteras con curvas o pendien‐
tes
● Bordes de carretera
● Carreteras con marcas de carril insuficientes
● Cambios de luz repentinos
● Condiciones ambientales adver‐ sas, por ejemplo, lluvia intensa o
nieve
● Modificaciones del vehículo, por ejemplo, neumáticos.
