Arrumação89Rede de posição variável
Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.
Instalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.

90ArrumaçãoCaixa de serviço
Instalar dois ganchos na calha
superior. Inserir os suportes
superiores da caixa a partir de cima
nos ganchos.
Como alternativa instalar ambos os
ganchos na calha inferior. Ligar os
suportes inferiores da caixa a partir
de cima nos ganchos inferiores.
Conjunto de cintos
Inserir os adaptadores do cinto no
carril. Assegure-se que o cinto não
está torcido.
O cinto tem dois cadeados para abrir.
O cinto pode ser apertado.
Rede de segurança
A rede de segurança está disponível
no modelo Sports Tourer e pode ser
montada atrás dos bancos traseiros
ou, se os encostos do banco traseiro
estiverem rebatidos, atrás dos
bancos dianteiros.

Arrumação91Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima dos bancos
traseiros: suspender e engatar o
rolo da rede de um dos lados,
comprimir o rolo e engatar do
outro lado.
● Prender os ganchos das cintas da rede de segurança às laçadaspor baixo da cobertura do piso
traseiro, atrás dos bancos
traseiros. Para aceder às
laçadas, abrir as partes
perfuradas na cobertura do piso de ambos os lados utilizando a
chave de fendas e rebater as
laçadas para cima. Prender os ganchos às laçadas.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Os encostos dos bancos traseiros devem estar subidos.
Atrás dos bancos dianteiros
● Existem aberturas de instalaçãode ambos os lados no forro do
tejadilho por cima da primeira fila
de bancos: suspender e encaixar o rolo da rede de um lado,
comprimir o rolo e encaixar do
outro lado.

92Arrumação

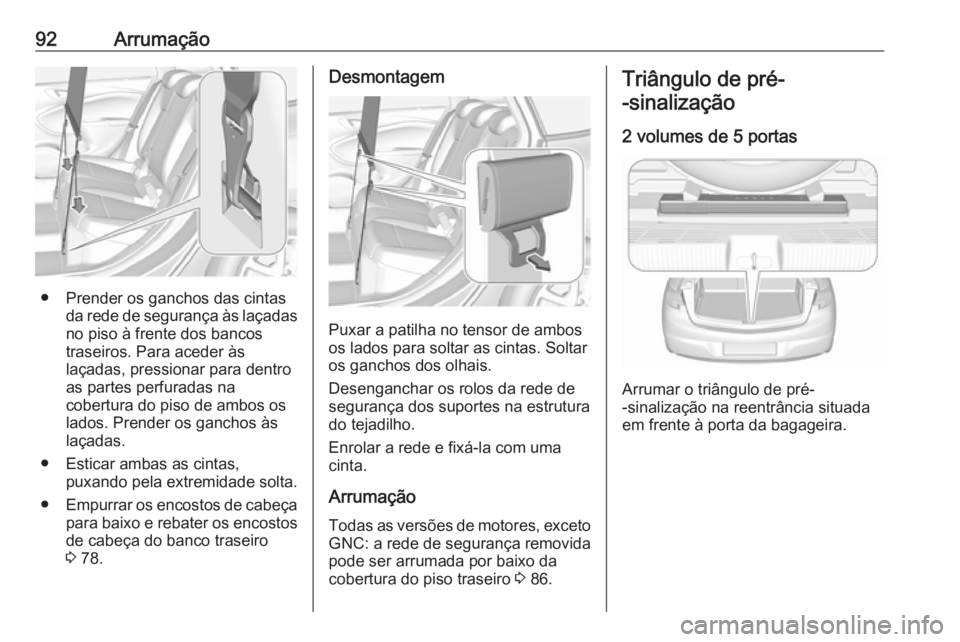

● Prender os ganchos das cintasda rede de segurança às laçadasno piso à frente dos bancos
traseiros. Para aceder às
laçadas, pressionar para dentro
as partes perfuradas na
cobertura do piso de ambos os
lados. Prender os ganchos às
laçadas.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 78.
Desmontagem
Puxar a patilha no tensor de ambos
os lados para soltar as cintas. Soltar
os ganchos dos olhais.
Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho.
Enrolar a rede e fixá-la com uma
cinta.
Arrumação Todas as versões de motores, excetoGNC: a rede de segurança removida
pode ser arrumada por baixo da
cobertura do piso traseiro 3 86.
Triângulo de pré-
-sinalização
2 volumes de 5 portas
Arrumar o triângulo de pré-
-sinalização na reentrância situada em frente à porta da bagageira.

Arrumação93Dois volumes de 5 portas com
GNC
Arrumar o triângulo de pré-
-sinalização na reentrância por baixo
da cobertura do piso traseiro.
Sports Tourer
Arrumar o triângulo de pré-
-sinalização na reentrância situada por baixo da cobertura do piso
traseiro no lado direito ou esquerdo.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros
no compartimento situado na parede do lado esquerdo.
A ilustração mostra um veículo de
dois volumes de 5 portas.
Para abrir o compartimento,
desengatar a cobertura e abrir.

94ArrumaçãoA ilustração mostra o Sports Tourer.
Para abrir a cobertura, rodar o botão.Sistema de bagageira
de tejadilho
Bagageira de tejadilho
Por razões de segurança e para evitar danos no tejadilho, recomenda- -se a utilização do sistema de barras
de tejadilho aprovado para o veículo.
Para mais informações contactar a
oficina.
Instalação das barras de tejadilho
Hatchback de 5 portas, Sports Tourer
Abrir todas as portas.
Os pontos de montagem encontram-
-se em cada estrutura das portas na
carroçaria do veículo.
Fixar a bagageira de tejadilho de
acordo com as instruções de
instalação fornecidas com a mesma.
Retirar a bagageira de tejadilho se
não estiver em utilização.9 Aviso
Sports Tourer
As barras do tejadilho são um
elemento estilístico e não estão concebidas para transportar
qualquer carga. A instalação de
bagageiras de tejadilho ou outro
acessório não é permitida. Utilizar exclusivamente os pontos de
montagem designados nas
estruturas das portas.

Arrumação95Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se que os
encostos estão bem encaixados,
ou seja, de maneira a que as
marcas vermelhas não estejam
visíveis na lateral perto da
alavanca de desengate. Se se
puder empilhar objectos,
objectos mais pesados devem
ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 87.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● Ao transportar objectos na bagageira, os encostos dos
bancos traseiros não devem estar inclinados para a frente.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Sports Tourer: instalar a rede de segurança ao transportar objetosna bagageira.
● Não colocar quaisquer objectos na tampa da bagageira ou no
painel de instrumentos, e não
cobrir o sensor que se encontra
na parte de cima do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nem
deve restringir a liberdade demovimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não conduzir com a bagageira aberta.9Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 312) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).

96ArrumaçãoO equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do
veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a
pressão dos pneus e a
velocidade do veículo em
conformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
A carga no tejadilho autorizada é de 75 kg. A carga no tejadilho é
o peso combinado das barras de tejadilho e da carga.

Instrumentos, elementos de manuseamento97Instrumentos,
elementos de
manuseamentoComandos ................................... 98
Ajuste do volante .......................98
Telecomandos no volante .........98
Volante aquecido .......................99
Buzina ....................................... 99
Limpa-para-brisas e lava-para- -brisas ..................................... 100
Limpa-vidros e lava-vidros do óculo traseiro .......................... 102
Temperatura exterior ...............102
Relógio .................................... 103
Tomadas ................................. 105
Conector de alimentação ........106
Cinzeiros ................................. 107
Luzes de aviso, indicadores de
nível e indicadores .....................108
Conjunto de instrumentos .......108
Velocímetro ............................. 112
Conta-quilómetros ...................112
Conta-quilómetros parcial .......112
Conta-rotações ........................113Indicador do nível de
combustível ............................ 113
Seletor de combustível ............114
Indicador da temperatura do líquido de arrefecimento do
motor ...................................... 115
Visor de serviço .......................116
Luzes de aviso ........................ 117
Luzes indicadoras de mudança de direção ............................... 117
Aviso do cinto de segurança ...118
Airbags e pré-tensores dos cintos ...................................... 118
Desativação do Airbag ............119
Alternador ................................ 119
Luz de aviso de avaria ............119
Sistema de travagem e embraiagem ........................... 119
Travão de mão elétrico ............120
Avaria no travão de mão elétrico .................................... 120
Sistema de travagem antibloqueio (ABS) .................120
Mudança de velocidades .........120
Distância de seguimento .........120
Assistência de permanência na faixa ........................................ 120
Programa eletrónico de estabilidade desligado ............121Controlo eletrónico de
estabilidade e sistema de
controlo da tração ..................121
Sistema de controlo da tração desligado ................................ 121
Pré-incandescência .................121
Filtro de escape .......................121
AdBlue ..................................... 122
Sistema de controlo da pressão dos pneus ............................... 122
Pressão do óleo de motor .......122
Nível de combustível baixo .....122
Imobilizador ............................. 123
Luz exterior .............................. 123
Luzes de máximos ..................123
Assistência dos máximos ........123
Faróis de LED ......................... 123
Faróis de nevoeiro ...................123
Luzes de nevoeiro traseiras ....123
Programador de velocidade ....123
Programador de velocidade adaptável ................................ 123
Veículo detetado à frente ........124
Limitador de velocidade ..........124
Sistema de reconhecimento de sinais de trânsito ....................124
Porta aberta ............................. 124

98Instrumentos, elementos de manuseamentoVisores....................................... 125
Centro de Informação do Condutor ................................. 125
Visor de informação ................131
Mensagens de falha ..................134
Sinais sonoros de aviso ..........135
Tensão da bateria ...................135
Personalização do veículo .........136
Serviços de telemática ...............143
OnStar ..................................... 143Comandos
Ajuste do volante
Destrancar a alavanca, ajustar o
volante, e depois engatar a alavanca
e assegurar que fica totalmente
trancada.
Ajustar o volante apenas quando o
veículo estiver parado e o volante
tiver sido destrancado.
Telecomandos no volante
O Centro de Informação do Condutor, alguns sistemas de apoio ao
condutor, o Sistema de informação e
lazer e um telemóvel ligado podem
ser controlados através dos
comandos no volante.
As ilustrações mostram versões
diferentes.
