OPEL ASTRA K 2018.75 Manuel d'utilisation (in French)

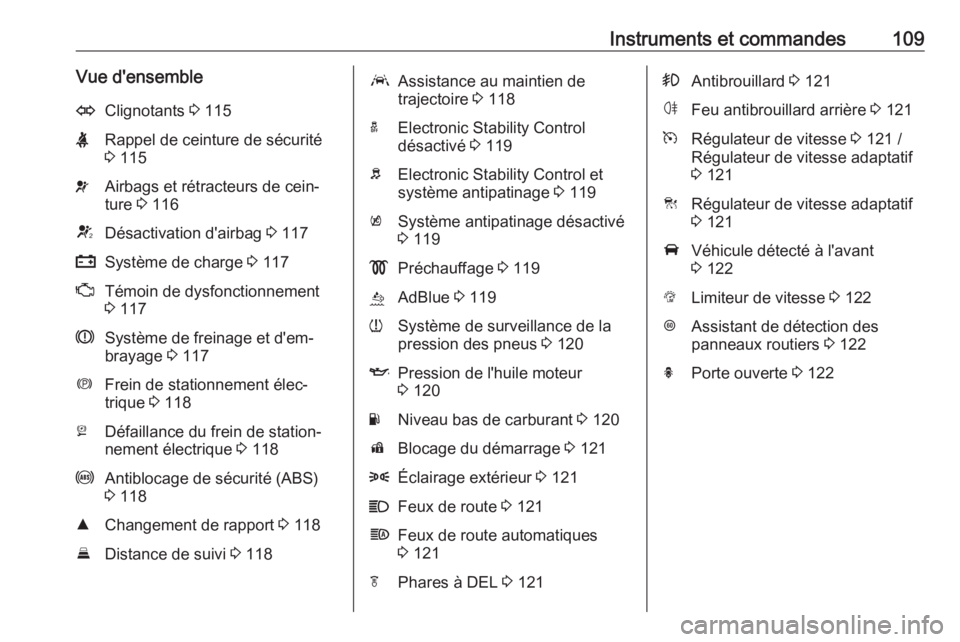

Instruments et commandes109Vue d'ensembleOClignotants 3 115XRappel de ceinture de sécurité
3 115vAirbags et rétracteurs de cein‐
ture 3 116VDésactivation d'airbag 3 117pSystème de charge 3 117ZTémoin de dysfonctionnement
3 117RSystème de freinage et d'em‐
brayage 3 117mFrein de stationnement élec‐
trique 3 118jDéfaillance du frein de station‐
nement électrique 3 118uAntiblocage de sécurité (ABS)
3 118RChangement de rapport 3 118EDistance de suivi 3 118aAssistance au maintien de
trajectoire 3 118aElectronic Stability Control
désactivé 3 119bElectronic Stability Control et
système antipatinage 3 119kSystème antipatinage désactivé
3 119!Préchauffage 3 119ùAdBlue 3 119wSystème de surveillance de la
pression des pneus 3 120IPression de l'huile moteur
3 120YNiveau bas de carburant 3 120dBlocage du démarrage 3 1218Éclairage extérieur 3 121CFeux de route 3 121fFeux de route automatiques
3 121fPhares à DEL 3 121>Antibrouillard 3 121øFeu antibrouillard arrière 3 121mRégulateur de vitesse 3 121 /
Régulateur de vitesse adaptatif
3 121CRégulateur de vitesse adaptatif
3 121AVéhicule détecté à l'avant
3 122LLimiteur de vitesse 3 122LAssistant de détection des
panneaux routiers 3 122hPorte ouverte 3 122

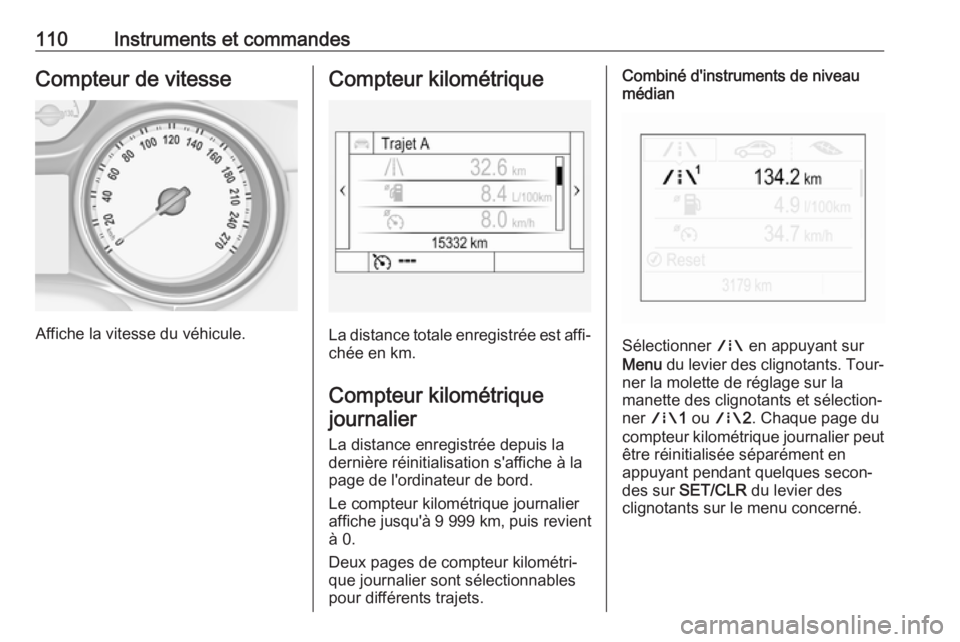

110Instruments et commandesCompteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée depuis la
dernière réinitialisation s'affiche à la
page de l'ordinateur de bord.
Le compteur kilométrique journalier
affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Combiné d'instruments de niveau médian
Sélectionner ; en appuyant sur
Menu du levier des clignotants. Tour‐
ner la molette de réglage sur la
manette des clignotants et sélection‐
ner ; 1 ou ; 2. Chaque page du
compteur kilométrique journalier peut
être réinitialisée séparément en
appuyant pendant quelques secon‐ des sur SET/CLR du levier des
clignotants sur le menu concerné.

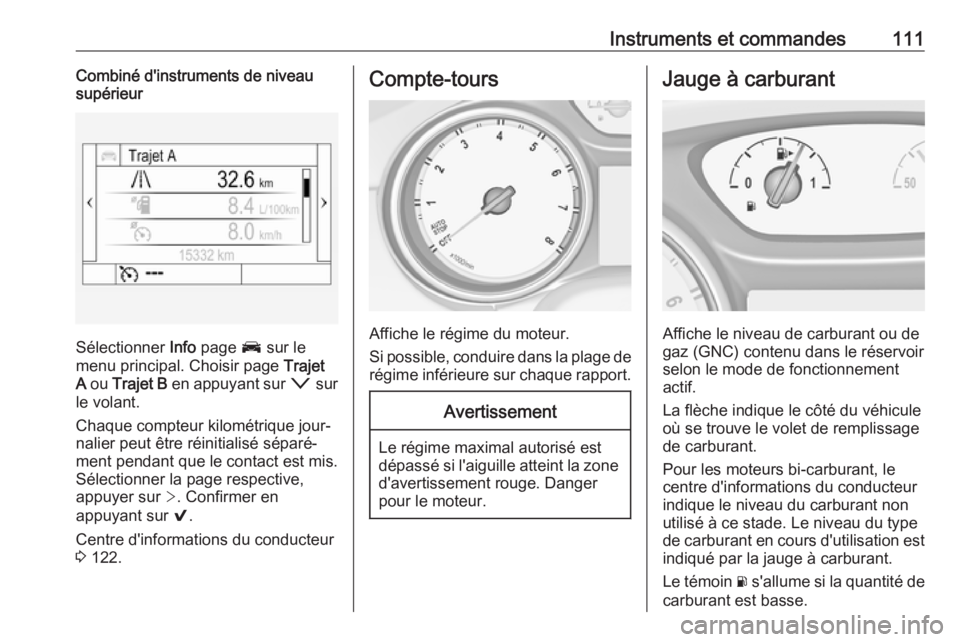

Instruments et commandes111Combiné d'instruments de niveau
supérieur
Sélectionner Info page J sur le
menu principal. Choisir page Trajet
A ou Trajet B en appuyant sur o sur
le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur >. Confirmer en
appuyant sur 9.
Centre d'informations du conducteur 3 122.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.
Jauge à carburant
Affiche le niveau de carburant ou de
gaz (GNC) contenu dans le réservoir
selon le mode de fonctionnement
actif.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
Pour les moteurs bi-carburant, le
centre d'informations du conducteur
indique le niveau du carburant non
utilisé à ce stade. Le niveau du type
de carburant en cours d'utilisation est indiqué par la jauge à carburant.
Le témoin r s'allume si la quantité de
carburant est basse.

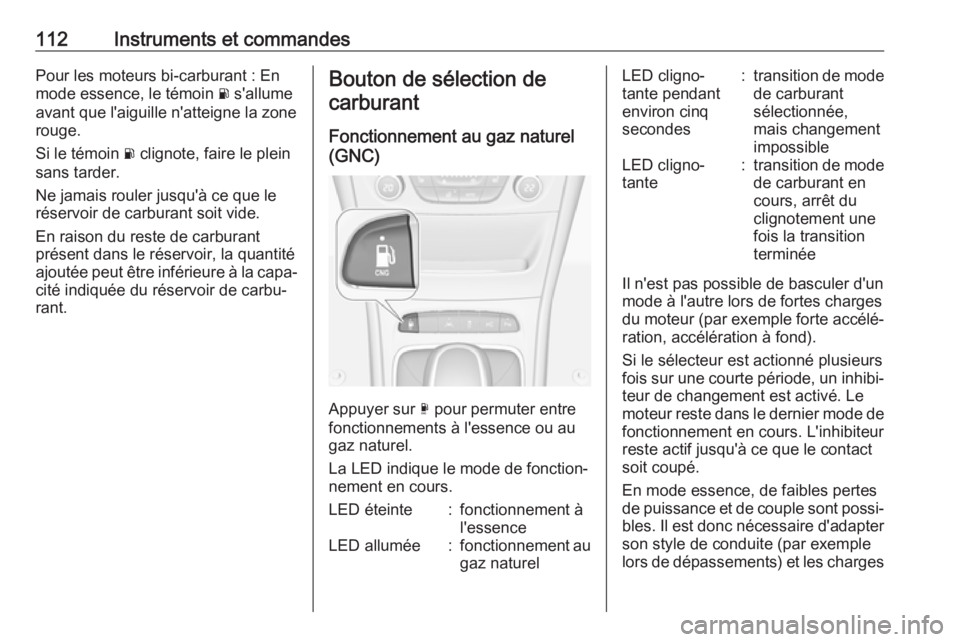

112Instruments et commandesPour les moteurs bi-carburant : En
mode essence, le témoin r s'allume
avant que l'aiguille n'atteigne la zone rouge.
Si le témoin r clignote, faire le plein
sans tarder.
Ne jamais rouler jusqu'à ce que le
réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.Bouton de sélection de
carburant
Fonctionnement au gaz naturel
(GNC)
Appuyer sur X pour permuter entre
fonctionnements à l'essence ou au gaz naturel.
La LED indique le mode de fonction‐
nement en cours.
LED éteinte:fonctionnement à
l'essenceLED allumée:fonctionnement au
gaz naturelLED cligno‐
tante pendant
environ cinq
secondes:transition de mode
de carburant
sélectionnée,
mais changement
impossibleLED cligno‐
tante:transition de mode
de carburant en
cours, arrêt du
clignotement une
fois la transition
terminée
Il n'est pas possible de basculer d'un
mode à l'autre lors de fortes charges
du moteur (par exemple forte accélé‐ ration, accélération à fond).
Si le sélecteur est actionné plusieurs
fois sur une courte période, un inhibi‐
teur de changement est activé. Le
moteur reste dans le dernier mode de fonctionnement en cours. L'inhibiteur
reste actif jusqu'à ce que le contact soit coupé.
En mode essence, de faibles pertes
de puissance et de couple sont possi‐ bles. Il est donc nécessaire d'adapter
son style de conduite (par exemple
lors de dépassements) et les charges

Instruments et commandes113élevées du véhicule (par exemple en
cas d'utilisation d'une remorque) en
conséquence.
Le véhicule consomme l'essence
pour le démarrage du moteur, même
lorsqu'il se trouve dans certains
modes de fonctionnement au gaz
naturel. La consommation d'essence
en mode de fonctionnement au gaz
naturel peut varier en fonction du
comportement de conduite (par ex.
forte charge ou remorque tractée). En
cas de niveau bas de carburant, un
message correspondant s'affiche
pour rappeler qu'il faut faire le plein.
Remarque
S'assurer toujours que la quantité
d'essence présente dans le réser‐
voir est suffisante.
Carburant pour fonctionnement au
gaz naturel 3 241.
Transition forcée de mode de
carburantRéservoir de gaz naturel bientôt vide
Dès que le réservoir de gaz naturel
est vide, le fonctionnement à l'es‐
sence est automatiquement activé.L'engagement manuel du fonctionne‐ ment au gaz naturel n'est pas
possible tant que le remplissage du
gaz naturel n'aura pas été détecté.
Avant que le circuit d'alimentation en
essence ne soit vide, un message
d'avertissement s'affiche et ne peut
pas être ignoré.Le réservoir d'essence est bientôt
vide alors qu'il reste du gaz naturel.
Si l'essence restant dans le réservoir
descend en dessous d'un certain niveau, le fonctionnement au gaz
naturel est automatiquement engagé
à condition que le niveau du réservoir
de gaz naturel soit suffisant. L'enga‐
gement manuel du mode de fonction‐
nement à l'essence n'est pas
possible.
Avant que les deux circuits d'alimen‐
tation ne soient vides, un message
d'avertissement s'affiche et ne peut
pas être ignoré.Jauge de température de
liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50:le moteur n'a pas encore atteint sa température
de fonctionnementzone
centrale:température de fonc‐
tionnement normale130:température trop élevée

114Instruments et commandesAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 122.
Sur l'affichage de niveau médian,
sélectionner le menu Réglages en
appuyant sur MENU sur le levier des
clignotants. Tourner la molette pour
sélectionner la page Durée de vie
restante, huile .
Sur l'affichage de niveau supérieur,
sélectionner le menu Info en
appuyant sur p au volant. Appuyez
sur P pour choisir le mode Durée de
vie restante, huile .
La durée de vie restante de l'huile est indiquée en pourcentage.

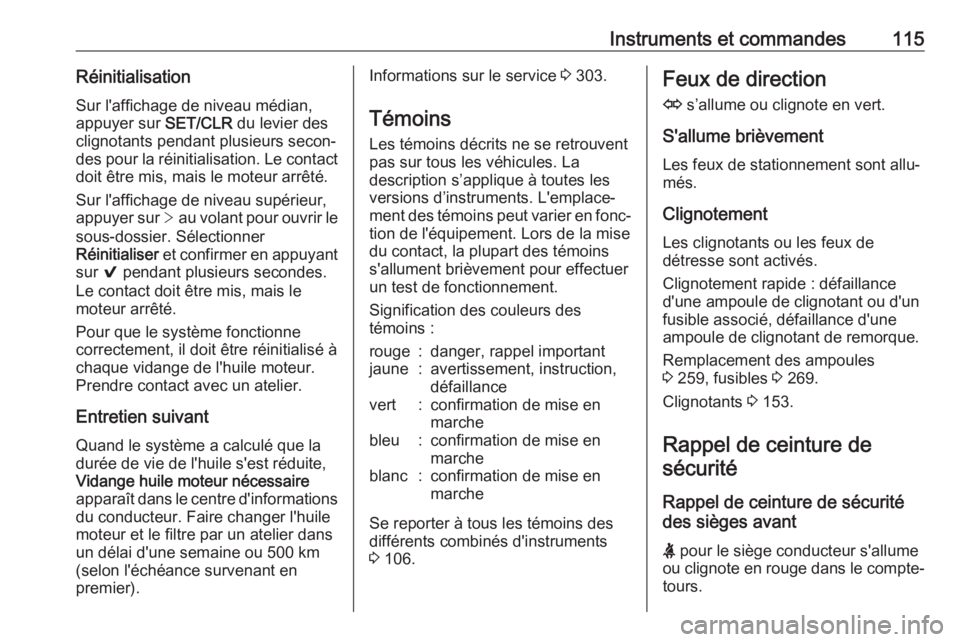

Instruments et commandes115RéinitialisationSur l'affichage de niveau médian,
appuyer sur SET/CLR du levier des
clignotants pendant plusieurs secon‐ des pour la réinitialisation. Le contact
doit être mis, mais le moteur arrêté.
Sur l'affichage de niveau supérieur,
appuyer sur > au volant pour ouvrir le
sous-dossier. Sélectionner
Réinitialiser et confirmer en appuyant
sur 9 pendant plusieurs secondes.
Le contact doit être mis, mais le
moteur arrêté.
Pour que le système fonctionne
correctement, il doit être réinitialisé à
chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Entretien suivant
Quand le système a calculé que la durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire
apparaît dans le centre d'informations du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).Informations sur le service 3 303.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐ tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 106.
Feux de direction
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 259, fusibles 3 269.
Clignotants 3 153.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.

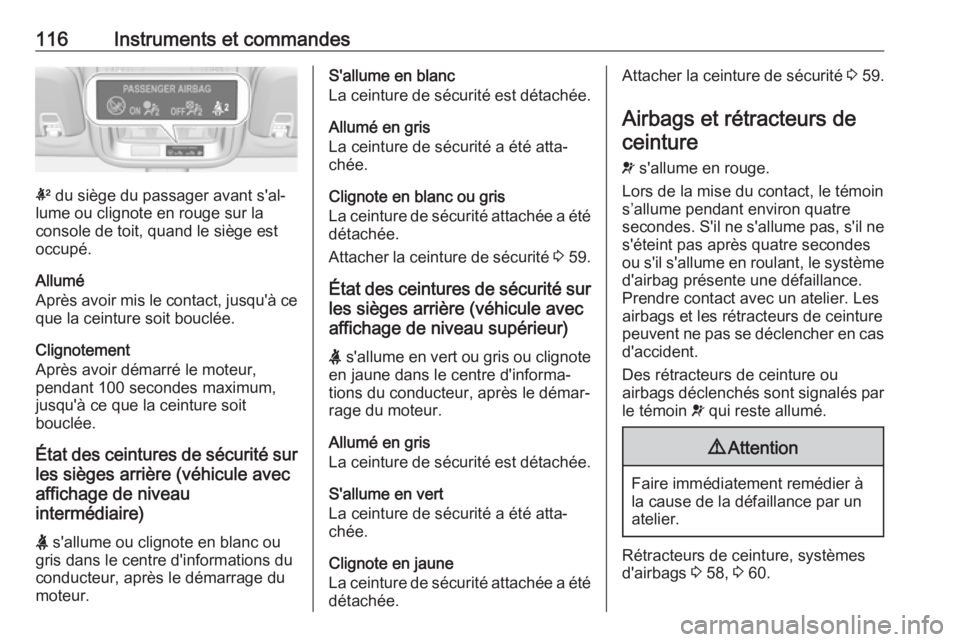

116Instruments et commandes
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau
intermédiaire)
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du conducteur, après le démarrage du
moteur.
S'allume en blanc
La ceinture de sécurité est détachée.
Allumé en gris
La ceinture de sécurité a été atta‐
chée.
Clignote en blanc ou gris
La ceinture de sécurité attachée a été
détachée.
Attacher la ceinture de sécurité 3 59.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau supérieur)
X s'allume en vert ou gris ou clignote
en jaune dans le centre d'informa‐
tions du conducteur, après le démar‐
rage du moteur.
Allumé en gris
La ceinture de sécurité est détachée.
S'allume en vert
La ceinture de sécurité a été atta‐
chée.
Clignote en jaune
La ceinture de sécurité attachée a été
détachée.Attacher la ceinture de sécurité 3 59.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système
d'airbag présente une défaillance.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 58, 3 60.

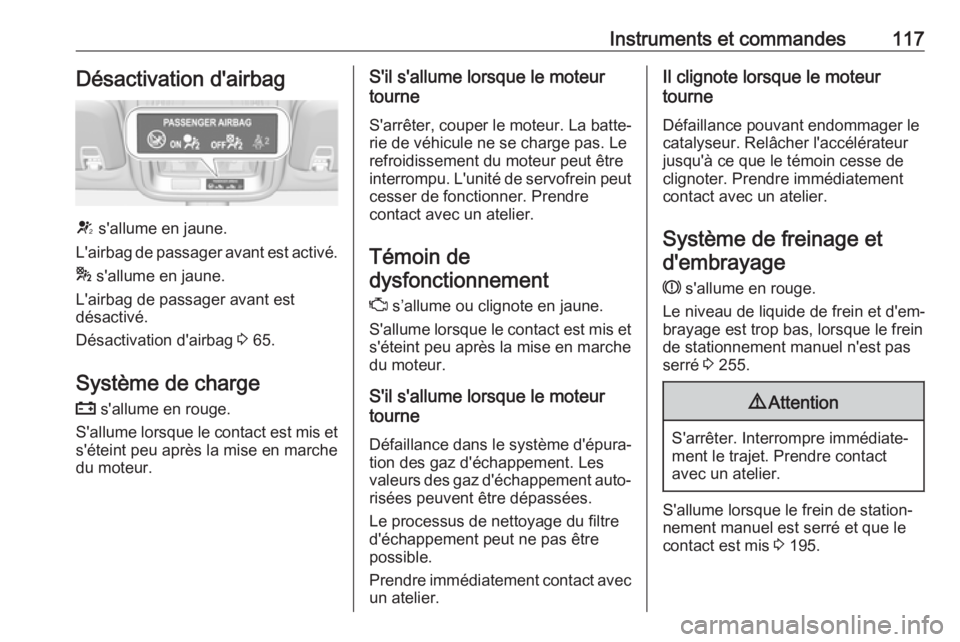

Instruments et commandes117Désactivation d'airbag
V s'allume en jaune.
L'airbag de passager avant est activé. * s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 65.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées.
Le processus de nettoyage du filtre
d'échappement peut ne pas être
possible.
Prendre immédiatement contact avec un atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Système de freinage etd'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas, lorsque le frein de stationnement manuel n'est pas
serré 3 255.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐
nement manuel est serré et que le
contact est mis 3 195.

118Instruments et commandesFrein de stationnementélectrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 195.
Clignotement Le frein de stationnement électrique
n'est pas complètement serré ou
desserré. Enfoncer la pédale de frein
et essayer de réinitialiser le système en desserrant, puis en serrant le frein
de stationnement électrique. Si m
continue à clignoter, ne plus rouler et
prendre contact avec un atelier.
Défaillance du frein destationnement électrique
j s’allume ou clignote en jaune.
Allumé Le frein de stationnement électrique
fonctionne en mode dégradé 3 195.Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 194.
Changement de rapport
Lorsqu’il est recommandé de passer
au supérieur ou de rétrograder pour
des raisons d'économie de carburant,
R ou S est affiché avec le chiffre d'un
rapport supérieur ou inférieur.
Distance de suivi
E indique le réglage de la distance de
suivi de la sensibilité du temps
d'alerte de collision avant par des barres de distance.
Alerte de collision avant 3 213.
Assistance au maintien de trajectoire
a s'allume en vert ou en jaune, ou
bien clignote en jaune.
S'allume en vertLe système est sous tension et prêt à
fonctionner.
