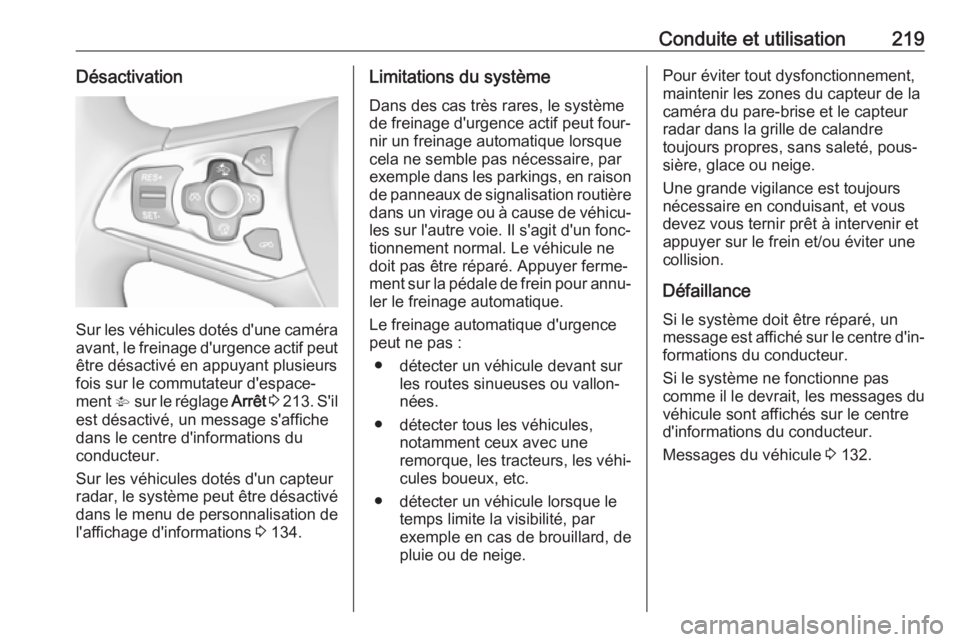

Conduite et utilisation219Désactivation
Sur les véhicules dotés d'une caméraavant, le freinage d'urgence actif peut être désactivé en appuyant plusieurs
fois sur le commutateur d'espace‐ ment V sur le réglage Arrêt 3 213 . S'il
est désactivé, un message s'affiche
dans le centre d'informations du
conducteur.
Sur les véhicules dotés d'un capteur
radar, le système peut être désactivé
dans le menu de personnalisation de
l'affichage d'informations 3 134.
Limitations du système
Dans des cas très rares, le système de freinage d'urgence actif peut four‐
nir un freinage automatique lorsque cela ne semble pas nécessaire, par
exemple dans les parkings, en raison de panneaux de signalisation routière
dans un virage ou à cause de véhicu‐
les sur l'autre voie. Il s'agit d'un fonc‐
tionnement normal. Le véhicule ne
doit pas être réparé. Appuyer ferme‐
ment sur la pédale de frein pour annu‐
ler le freinage automatique.
Le freinage automatique d'urgence
peut ne pas :
● détecter un véhicule devant sur les routes sinueuses ou vallon‐
nées.
● détecter tous les véhicules, notamment ceux avec une
remorque, les tracteurs, les véhi‐ cules boueux, etc.
● détecter un véhicule lorsque le temps limite la visibilité, par
exemple en cas de brouillard, de
pluie ou de neige.Pour éviter tout dysfonctionnement,
maintenir les zones du capteur de la
caméra du pare-brise et le capteur
radar dans la grille de calandre
toujours propres, sans saleté, pous‐
sière, glace ou neige.
Une grande vigilance est toujours
nécessaire en conduisant, et vous
devez vous ternir prêt à intervenir et
appuyer sur le frein et/ou éviter une
collision.
Défaillance Si le système doit être réparé, unmessage est affiché sur le centre d'in‐
formations du conducteur.
Si le système ne fonctionne pas
comme il le devrait, les messages du véhicule sont affichés sur le centre
d'informations du conducteur.
Messages du véhicule 3 132.

220Conduite et utilisationAide au stationnement
Remarques générales
Lorsque l'attelage de remorque est
fixé, modifier les paramètres de confi‐
guration dans la rubrique Affichage
d'informations du menu de personna‐
lisation. Personnalisation du véhicule
3 134.
Lorsqu'une remorque ou un porte-
vélos est fixé à l'attelage de remor‐
que, l'aide au stationnement est
désactivée.
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par des signaux sonores et une indication
sur l’affichage.
Le système possède quatre capteurs de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence d'obstacles potentiellement dange‐
reux derrière le véhicule, jusqu'à une distance de 50 cm lorsqu'un rapportde marche avant est enclenché, ou
jusqu'à 1,5 mètre lorsque la marche
arrière est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐
cles situés à l'arrière est indiquée par les lignes de distance changeantessur le centre d'informations du
conducteur 3 122.
L'indication de la distance peut être
interrompue par des messages du
véhicule de plus grande importance.

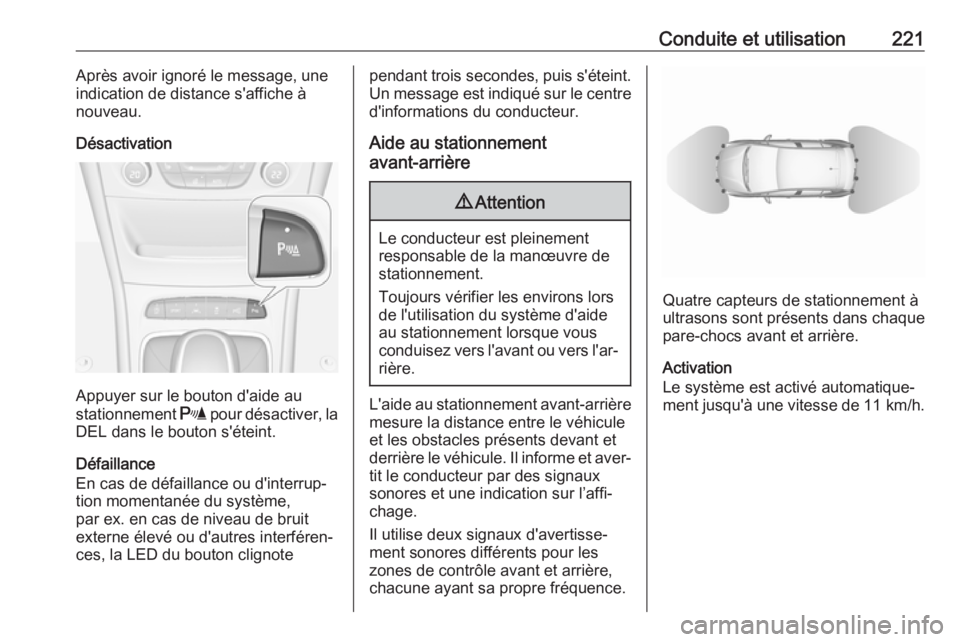

Conduite et utilisation221Après avoir ignoré le message, une
indication de distance s'affiche à
nouveau.
Désactivation
Appuyer sur le bouton d'aide au
stationnement r pour désactiver, la
DEL dans le bouton s'éteint.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, la LED du bouton clignote
pendant trois secondes , puis s'éteint.
Un message est indiqué sur le centre
d'informations du conducteur.
Aide au stationnement
avant-arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐
tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Activation
Le système est activé automatique‐
ment jusqu'à une vitesse de 11 km/h.

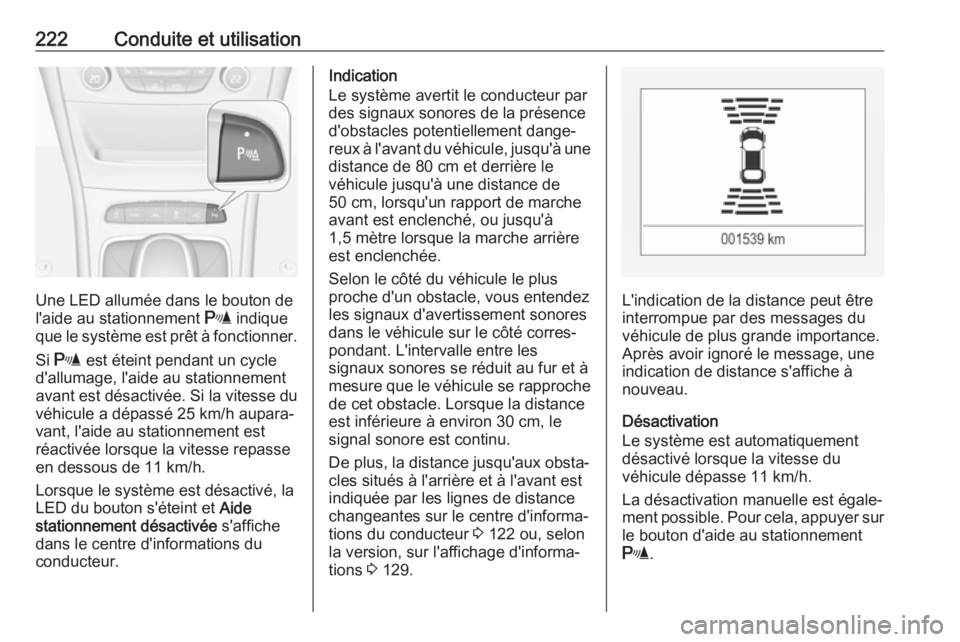

222Conduite et utilisation
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Si r est éteint pendant un cycle
d'allumage, l'aide au stationnement
avant est désactivée. Si la vitesse du
véhicule a dépassé 25 km/h aupara‐
vant, l'aide au stationnement est
réactivée lorsque la vitesse repasse
en dessous de 11 km/h.
Lorsque le système est désactivé, la
LED du bouton s'éteint et Aide
stationnement désactivée s'affiche
dans le centre d'informations du
conducteur.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence
d'obstacles potentiellement dange‐
reux à l'avant du véhicule, jusqu'à une
distance de 80 cm et derrière le
véhicule jusqu'à une distance de
50 cm, lorsqu'un rapport de marche
avant est enclenché, ou jusqu'à
1,5 mètre lorsque la marche arrière
est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
De plus, la distance jusqu'aux obsta‐
cles situés à l'arrière et à l'avant est
indiquée par les lignes de distance
changeantes sur le centre d'informa‐
tions du conducteur 3 122 ou, selon
la version, sur l'affichage d'informa‐ tions 3 129.
L'indication de la distance peut être
interrompue par des messages du
véhicule de plus grande importance.
Après avoir ignoré le message, une indication de distance s'affiche à
nouveau.
Désactivation
Le système est automatiquement désactivé lorsque la vitesse du
véhicule dépasse 11 km/h.
La désactivation manuelle est égale‐ ment possible. Pour cela, appuyer sur
le bouton d'aide au stationnement
r .

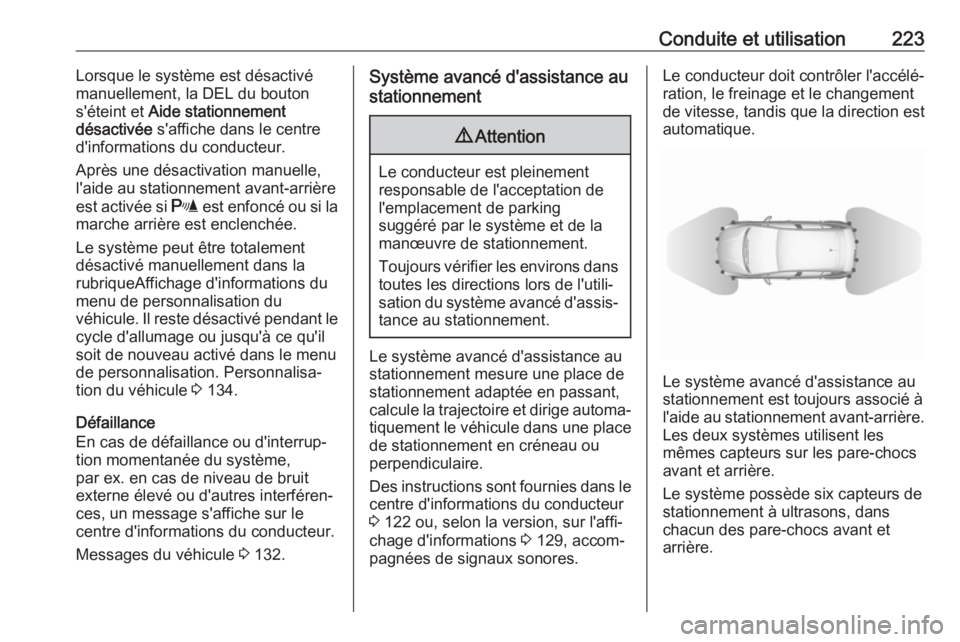

Conduite et utilisation223Lorsque le système est désactivé
manuellement, la DEL du bouton
s'éteint et Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur.
Après une désactivation manuelle, l'aide au stationnement avant-arrière
est activée si r est enfoncé ou si la
marche arrière est enclenchée.
Le système peut être totalement
désactivé manuellement dans la
rubriqueAffichage d'informations du
menu de personnalisation du
véhicule. Il reste désactivé pendant le cycle d'allumage ou jusqu'à ce qu'il
soit de nouveau activé dans le menu
de personnalisation. Personnalisa‐
tion du véhicule 3 134.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, un message s'affiche sur le
centre d'informations du conducteur.
Messages du véhicule 3 132.Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule dans une place de stationnement en créneau ou
perpendiculaire.
Des instructions sont fournies dans le centre d'informations du conducteur
3 122 ou, selon la version, sur l'affi‐
chage d'informations 3 129, accom‐
pagnées de signaux sonores.
Le conducteur doit contrôler l'accélé‐
ration, le freinage et le changement
de vitesse, tandis que la direction est
automatique.
Le système avancé d'assistance au
stationnement est toujours associé à
l'aide au stationnement avant-arrière.
Les deux systèmes utilisent les
mêmes capteurs sur les pare-chocs
avant et arrière.
Le système possède six capteurs de
stationnement à ultrasons, dans
chacun des pare-chocs avant et
arrière.

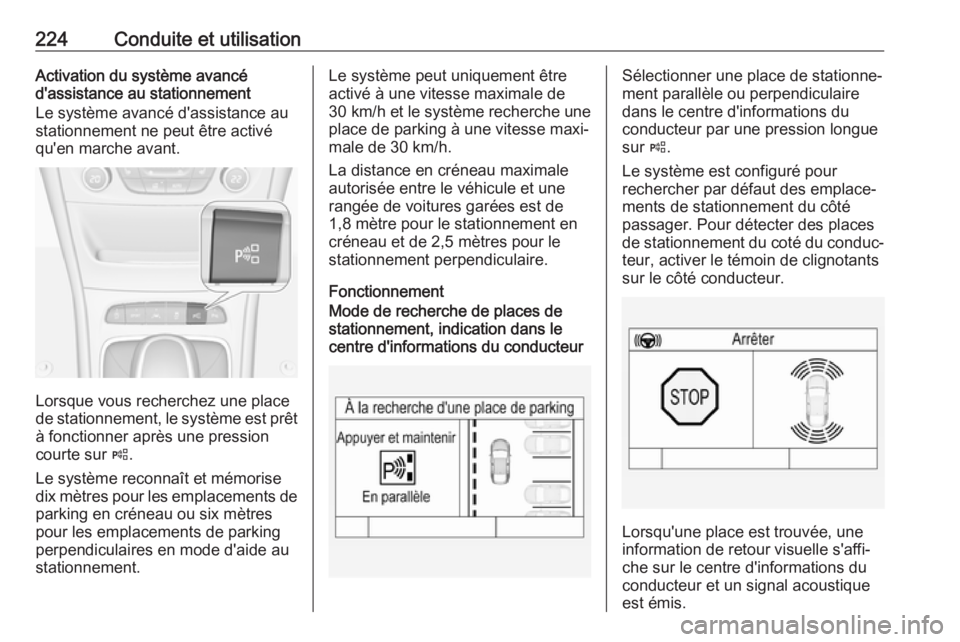

224Conduite et utilisationActivation du système avancé
d'assistance au stationnement
Le système avancé d'assistance au
stationnement ne peut être activé
qu'en marche avant.
Lorsque vous recherchez une place
de stationnement, le système est prêt à fonctionner après une pression
courte sur (.
Le système reconnaît et mémorise
dix mètres pour les emplacements de
parking en créneau ou six mètres
pour les emplacements de parking
perpendiculaires en mode d'aide au
stationnement.
Le système peut uniquement être
activé à une vitesse maximale de
30 km/h et le système recherche une
place de parking à une vitesse maxi‐
male de 30 km/h.
La distance en créneau maximale
autorisée entre le véhicule et une
rangée de voitures garées est de
1,8 mètre pour le stationnement en
créneau et de 2,5 mètres pour le
stationnement perpendiculaire.
FonctionnementMode de recherche de places de
stationnement, indication dans le
centre d'informations du conducteurSélectionner une place de stationne‐
ment parallèle ou perpendiculaire
dans le centre d'informations du
conducteur par une pression longue
sur (.
Le système est configuré pour
rechercher par défaut des emplace‐
ments de stationnement du côté
passager. Pour détecter des places de stationnement du coté du conduc‐ teur, activer le témoin de clignotants
sur le côté conducteur.
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur le centre d'informations du
conducteur et un signal acoustique
est émis.

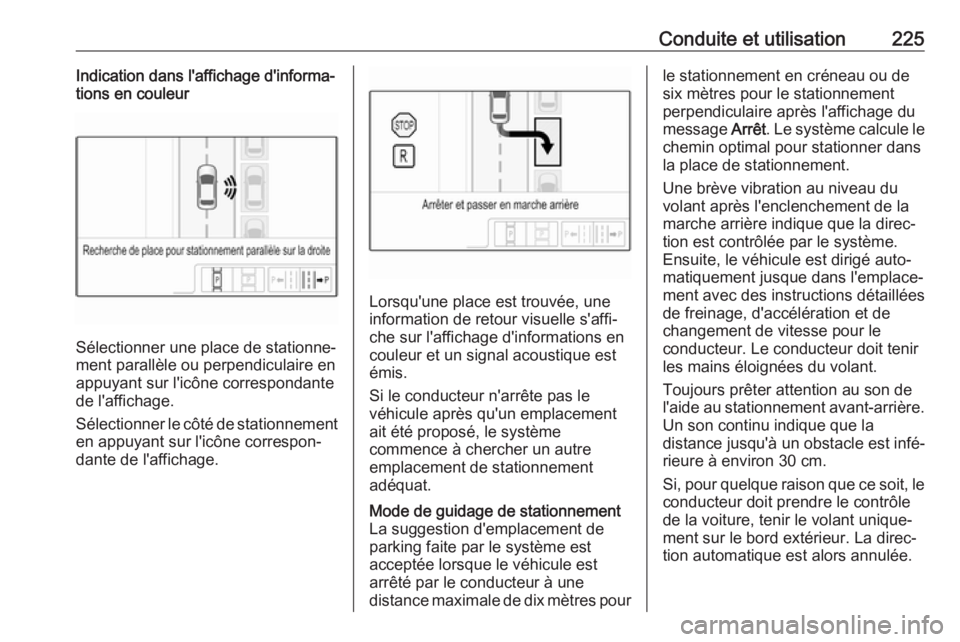

Conduite et utilisation225Indication dans l'affichage d'informa‐tions en couleur
Sélectionner une place de stationne‐
ment parallèle ou perpendiculaire en
appuyant sur l'icône correspondante
de l'affichage.
Sélectionner le côté de stationnement en appuyant sur l'icône correspon‐
dante de l'affichage.
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur l'affichage d'informations en
couleur et un signal acoustique est
émis.
Si le conducteur n'arrête pas le
véhicule après qu'un emplacement
ait été proposé, le système
commence à chercher un autre
emplacement de stationnement
adéquat.
Mode de guidage de stationnement
La suggestion d'emplacement de
parking faite par le système est
acceptée lorsque le véhicule est arrêté par le conducteur à une
distance maximale de dix mètres pourle stationnement en créneau ou de
six mètres pour le stationnement
perpendiculaire après l'affichage du
message Arrêt. Le système calcule le
chemin optimal pour stationner dans
la place de stationnement.
Une brève vibration au niveau du
volant après l'enclenchement de la
marche arrière indique que la direc‐
tion est contrôlée par le système.
Ensuite, le véhicule est dirigé auto‐
matiquement jusque dans l'emplace‐
ment avec des instructions détaillées
de freinage, d'accélération et de
changement de vitesse pour le
conducteur. Le conducteur doit tenir
les mains éloignées du volant.
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu indique que la
distance jusqu'à un obstacle est infé‐
rieure à environ 30 cm.
Si, pour quelque raison que ce soit, le conducteur doit prendre le contrôle
de la voiture, tenir le volant unique‐
ment sur le bord extérieur. La direc‐
tion automatique est alors annulée.

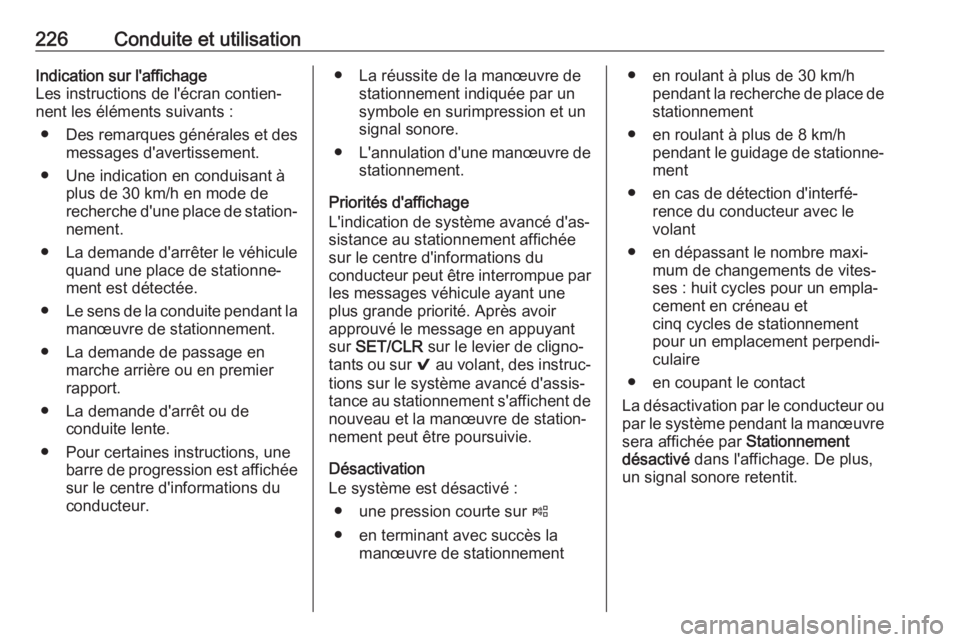

226Conduite et utilisationIndication sur l'affichage
Les instructions de l'écran contien‐
nent les éléments suivants :
● Des remarques générales et des
messages d'avertissement.
● Une indication en conduisant à plus de 30 km/h en mode derecherche d'une place de station‐ nement.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.
● La demande de passage en marche arrière ou en premier
rapport.
● La demande d'arrêt ou de conduite lente.
● Pour certaines instructions, une barre de progression est affichée
sur le centre d'informations du
conducteur.● La réussite de la manœuvre de stationnement indiquée par un
symbole en surimpression et un signal sonore.
● L'annulation d'une manœuvre de
stationnement.
Priorités d'affichage
L'indication de système avancé d'as‐
sistance au stationnement affichée
sur le centre d'informations du
conducteur peut être interrompue par les messages véhicule ayant une
plus grande priorité. Après avoir
approuvé le message en appuyant sur SET/CLR sur le levier de cligno‐
tants ou sur 9 au volant, des instruc‐
tions sur le système avancé d'assis‐
tance au stationnement s'affichent de
nouveau et la manœuvre de station‐
nement peut être poursuivie.
Désactivation
Le système est désactivé :
● une pression courte sur (
● en terminant avec succès la manœuvre de stationnement● en roulant à plus de 30 km/hpendant la recherche de place de
stationnement
● en roulant à plus de 8 km/h pendant le guidage de stationne‐ment
● en cas de détection d'interfé‐ rence du conducteur avec le
volant
● en dépassant le nombre maxi‐ mum de changements de vites‐
ses : huit cycles pour un empla‐
cement en créneau et
cinq cycles de stationnement
pour un emplacement perpendi‐
culaire
● en coupant le contact
La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans l'affichage. De plus,
un signal sonore retentit.

Conduite et utilisation227Défaillance
Un message s'affiche lorsque :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
● L'une des raisons de désactiva‐ tion décrites ci-dessus s'appli‐
que.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché sur l'affichage. Si l'objet
disparaît, la manœuvre de parking se
poursuit. Si l'objet n'est pas enlevé, le système est désactivé. Une pression
longue sur ( active le système et
recherche une nouvelle place de
stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit

228Conduite et utilisationacoustique externe (de faux avertis‐
sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la
manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage, une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance de conduite minimale de 10 km,
notamment un certain nombre de
virages, est nécessaire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐ ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
L'alerte d'angle mort latéral utilise
certains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
