Page 261 of 335

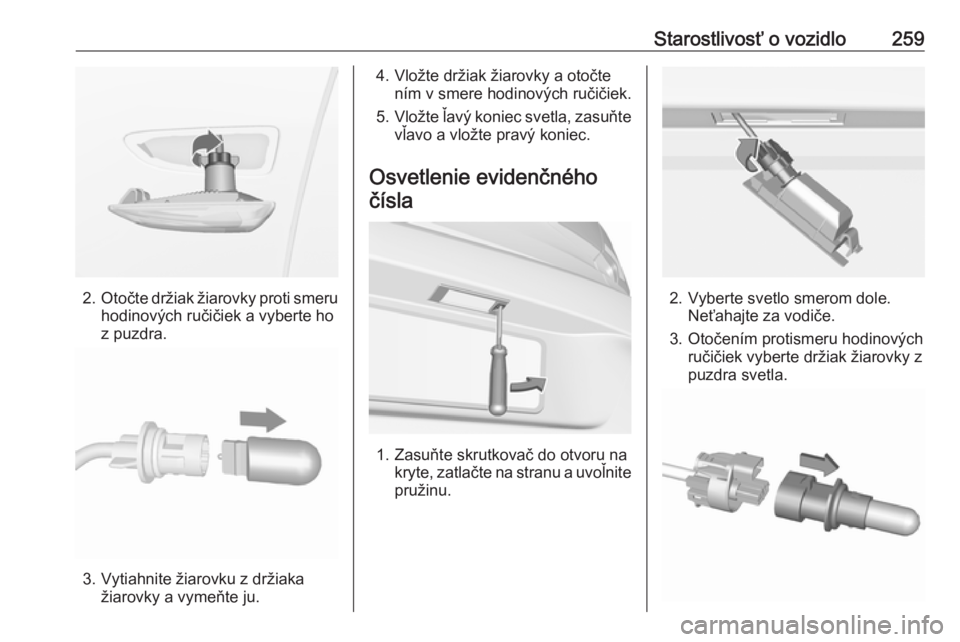

Starostlivosť o vozidlo259
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
Page 262 of 335
260Starostlivosť o vozidlo4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.Elektrická sústava

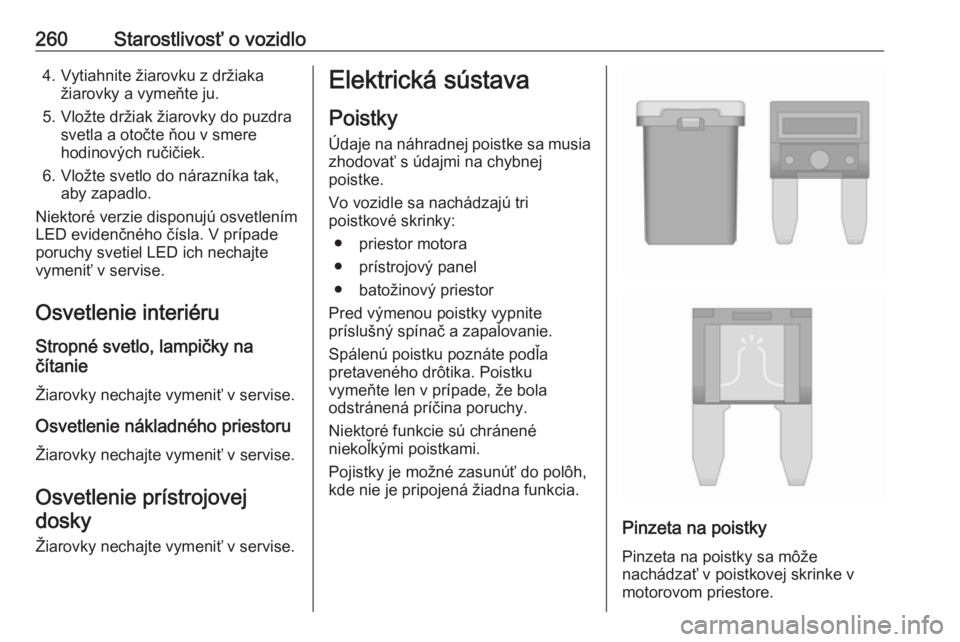

Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Page 263 of 335
Starostlivosť o vozidlo261

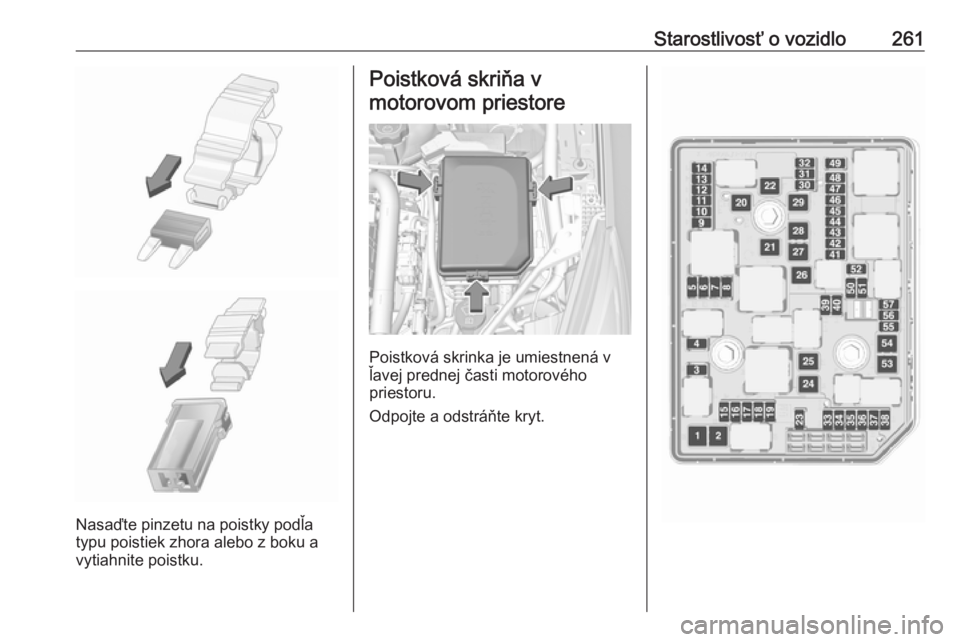

Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 264 of 335

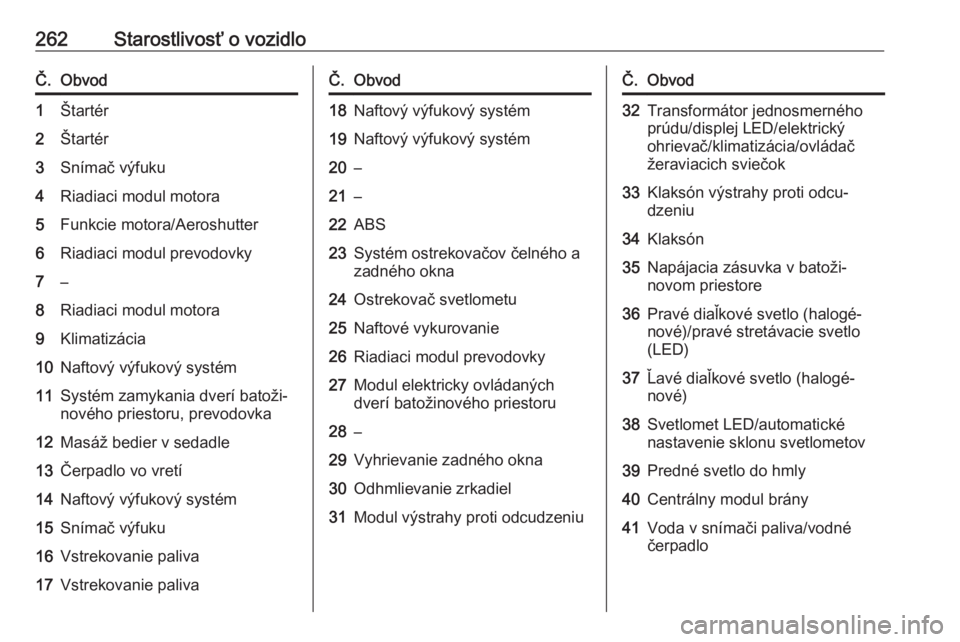

262Starostlivosť o vozidloČ.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora/Aeroshutter6Riadiaci modul prevodovky7–8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie paliva17Vstrekovanie palivaČ.Obvod18Naftový výfukový systém19Naftový výfukový systém20–21–22ABS23Systém ostrekovačov čelného a
zadného okna24Ostrekovač svetlometu25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31Modul výstrahy proti odcudzeniuČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Klaksón výstrahy proti odcu‐
dzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40Centrálny modul brány41Voda v snímači paliva/vodné
čerpadlo
Page 265 of 335
Starostlivosť o vozidlo263Č.Obvod42Manuálne nastavenie sklonu
svetlometov43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED/automatické
nastavenie sklonu ľavého svetlo‐
metu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49Vonkajšie spätné zrkadlo50Pravý svetlomet LED/automa‐
tické nastavenie sklonu pravého svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora/riadiaci
modul prevodovky53–54Stierač čelného oknaČ.Obvod55Naftový výfukový systém56–57–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.

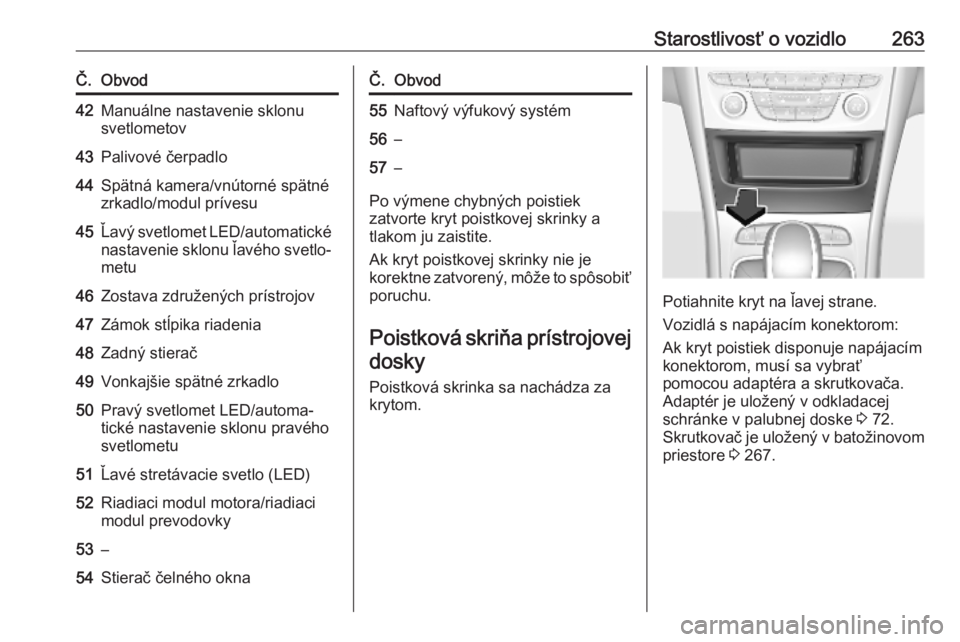

Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom.
Potiahnite kryt na ľavej strane.
Vozidlá s napájacím konektorom:
Ak kryt poistiek disponuje napájacím konektorom, musí sa vybrať
pomocou adaptéra a skrutkovača.
Adaptér je uložený v odkladacej
schránke v palubnej doske 3 72.
Skrutkovač je uložený v batožinovom
priestore 3 267.
Page 266 of 335
264Starostlivosť o vozidlo

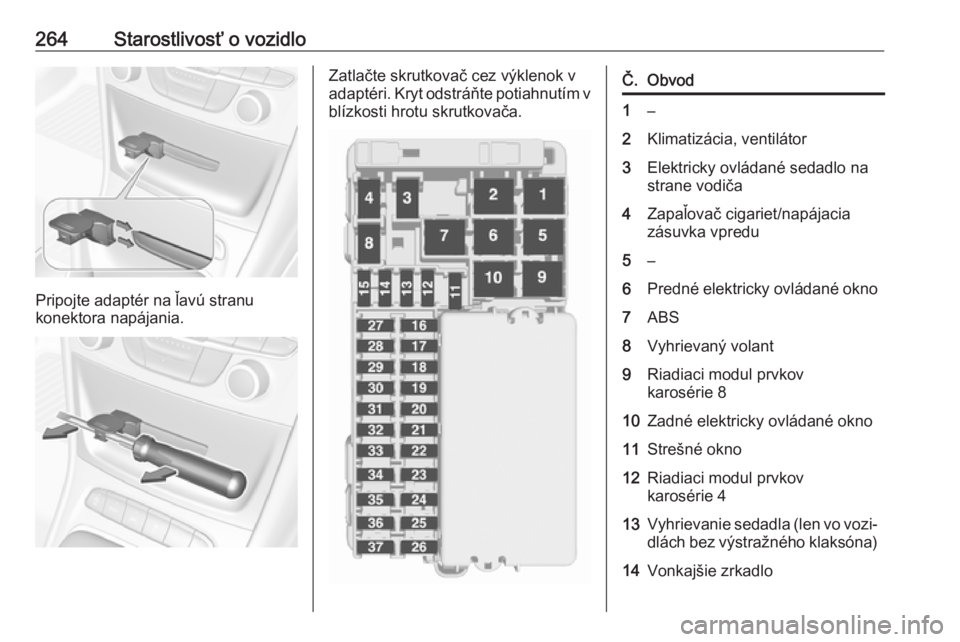

Pripojte adaptér na ľavú stranu
konektora napájania.
Zatlačte skrutkovač cez výklenok v
adaptéri. Kryt odstráňte potiahnutím v blízkosti hrotu skrutkovača.Č.Obvod1–2Klimatizácia, ventilátor3Elektricky ovládané sedadlo na
strane vodiča4Zapaľovač cigariet/napájacia
zásuvka vpredu5–6Predné elektricky ovládané okno7ABS8Vyhrievaný volant9Riadiaci modul prvkov
karosérie 810Zadné elektricky ovládané okno11Strešné okno12Riadiaci modul prvkov
karosérie 413Vyhrievanie sedadla (len vo vozi‐ dlách bez výstražného klaksóna)14Vonkajšie zrkadlo
Page 267 of 335
Starostlivosť o vozidlo265Č.Obvod15Riadiaci modul prvkov
karosérie 116Riadiaci modul prvkov
karosérie 717Riadiaci modul prvkov
karosérie 618Riadiaci modul prvkov
karosérie 319Konektor dátového spoja20Systém airbagov21Klimatizácia22Centrálne zamykanie, zadné
dvere23Systém s elektronickým kľúčom24Funkcia pamäte elektricky ovlá‐
daných sedadiel25Volant so systémom airbagov26Spínacia skrinka/zámok stĺpika
riadeniaČ.Obvod27Riadiaci modul prvkov
karosérie 228Zásuvka USB29–30Páka voliča31Stierač zadného okna32Riadiaci modul prevodovky33Poplašný systém proti odcu‐
dzeniu/húkačka34Parkovací asistent/upozornenie
na bočný mŕtvy uhol/informačný
systém/zásuvka USB35OnStar36Informačný displej/prístrojový
panel/prehrávač CD37Informačný systém, rádio
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.

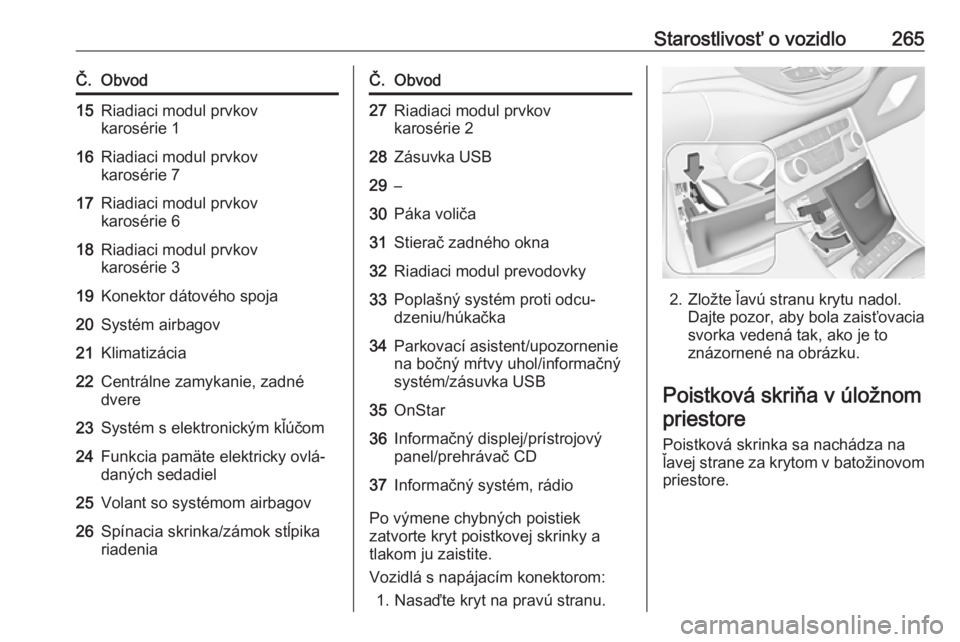

Vozidlá s napájacím konektorom: 1. Nasaďte kryt na pravú stranu.
2. Zložte ľavú stranu krytu nadol. Dajte pozor, aby bola zaisťovacia
svorka vedená tak, ako je to
znázornené na obrázku.
Poistková skriňa v úložnom priestore
Poistková skrinka sa nachádza na
ľavej strane za krytom v batožinovom
priestore.
Page 268 of 335

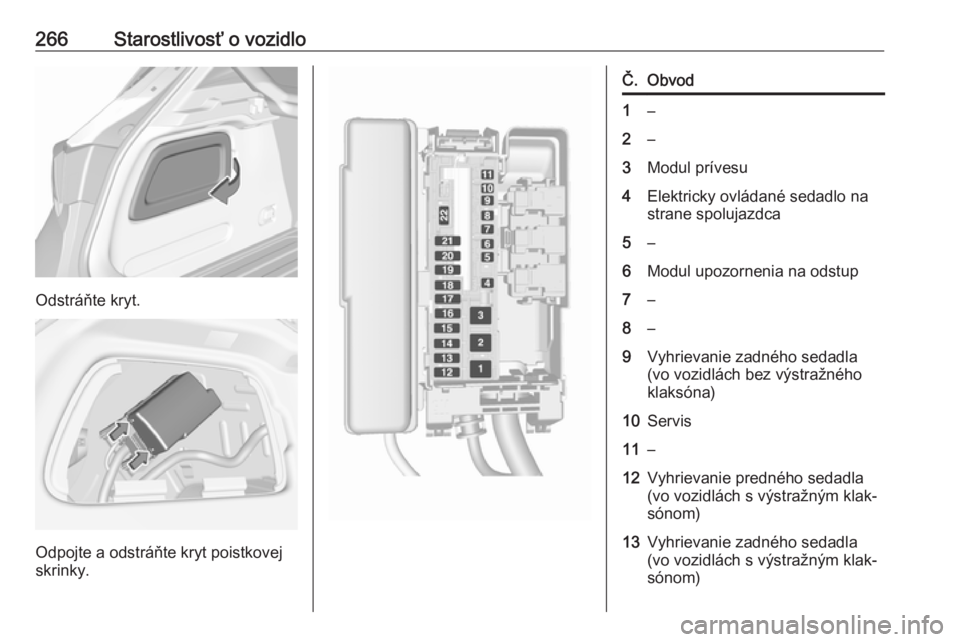

266Starostlivosť o vozidlo
Odstráňte kryt.
Odpojte a odstráňte kryt poistkovej
skrinky.
Č.Obvod1–2–3Modul prívesu4Elektricky ovládané sedadlo na
strane spolujazdca5–6Modul upozornenia na odstup7–8–9Vyhrievanie zadného sedadla
(vo vozidlách bez výstražného
klaksóna)10Servis11–12Vyhrievanie predného sedadla (vo vozidlách s výstražným klak‐
sónom)13Vyhrievanie zadného sedadla
(vo vozidlách s výstražným klak‐
sónom)
Page 269 of 335
Starostlivosť o vozidlo267Č.Obvod14Zapaľovanie15Ventilácia sedadiel16Zásuvka prívesu17Zásuvka prívesu18–19–20–21Elektricky sklápané zadné
sedadlo (len verzia Caravan)22–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.

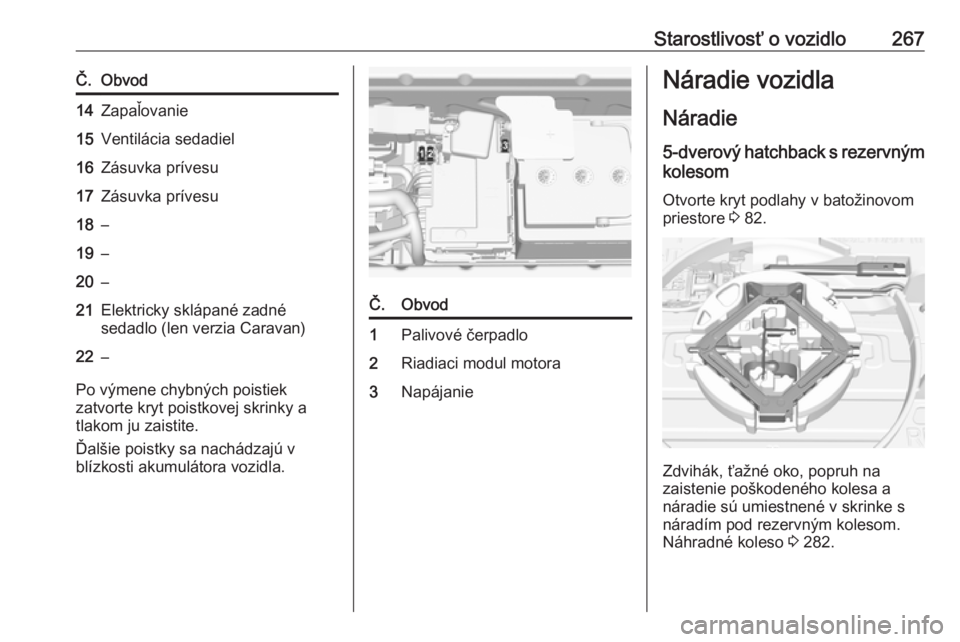

Ďalšie poistky sa nachádzajú v
blízkosti akumulátora vozidla.
Č.Obvod1Palivové čerpadlo2Riadiaci modul motora3NapájanieNáradie vozidla
Náradie 5-dverový hatchback s rezervným kolesom
Otvorte kryt podlahy v batožinovom priestore 3 82.
Zdvihák, ťažné oko, popruh na
zaistenie poškodeného kolesa a
náradie sú umiestnené v skrinke s
náradím pod rezervným kolesom.
Náhradné koleso 3 282.
Page 270 of 335

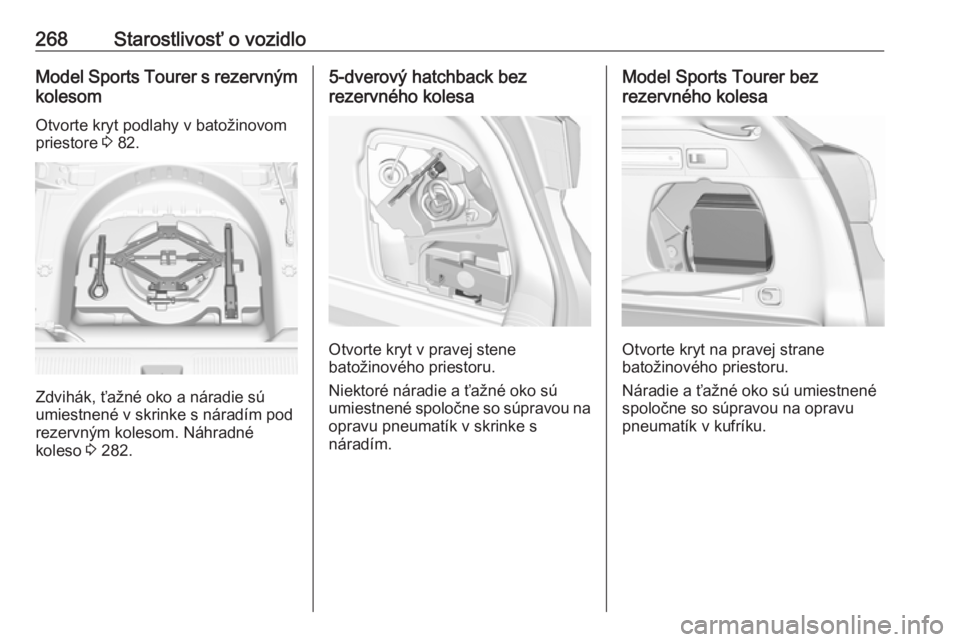

268Starostlivosť o vozidloModel Sports Tourer s rezervným
kolesom
Otvorte kryt podlahy v batožinovom
priestore 3 82.
Zdvihák, ťažné oko a náradie sú
umiestnené v skrinke s náradím pod
rezervným kolesom. Náhradné
koleso 3 282.
5-dverový hatchback bez
rezervného kolesa
Otvorte kryt v pravej stene
batožinového priestoru.
Niektoré náradie a ťažné oko sú umiestnené spoločne so súpravou na
opravu pneumatík v skrinke s
náradím.
Model Sports Tourer bez
rezervného kolesa
Otvorte kryt na pravej strane
batožinového priestoru.
Náradie a ťažné oko sú umiestnené
spoločne so súpravou na opravu
pneumatík v kufríku.
