OPEL ASTRA K 2018.75 Инструкция по эксплуатации (in Russian)

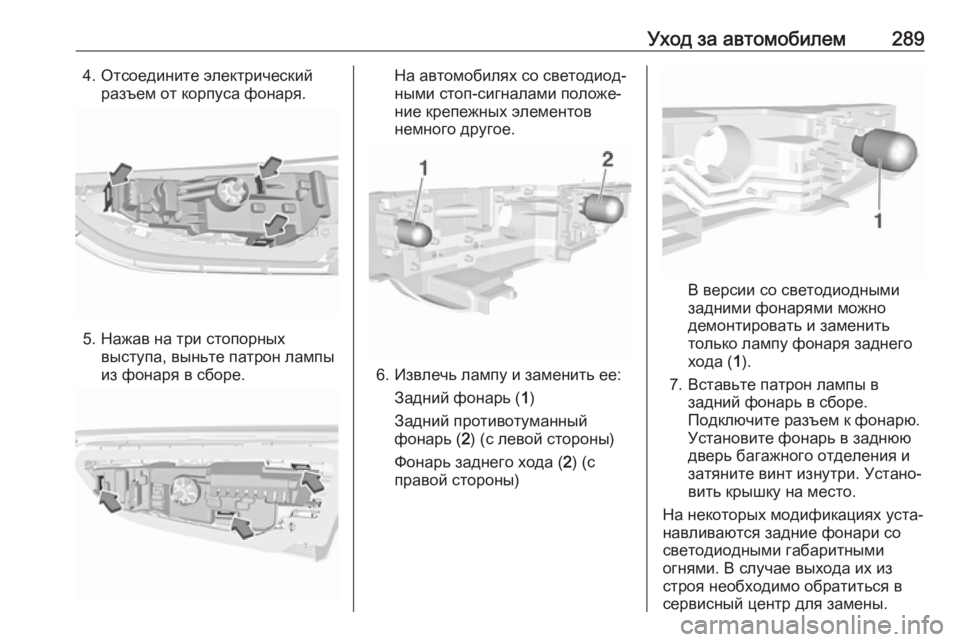

Уход за автомобилем2894. Отсоедините электрическийразъем от корпуса фонаря.
5. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.
На автомобилях со светодиод‐
ными стоп-сигналами положе‐
ние крепежных элементов
немного другое.
6. Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фонарь ( 2) (с левой стороны)
Фонарь заднего хода ( 2) (с
правой стороны)
В версии со светодиодными
задними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода ( 1).
7. Вставьте патрон лампы в задний фонарь в сборе.Подключите разъем к фонарю.Установите фонарь в заднюю
дверь багажного отделения и
затяните винт изнутри. Устано‐
вить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.

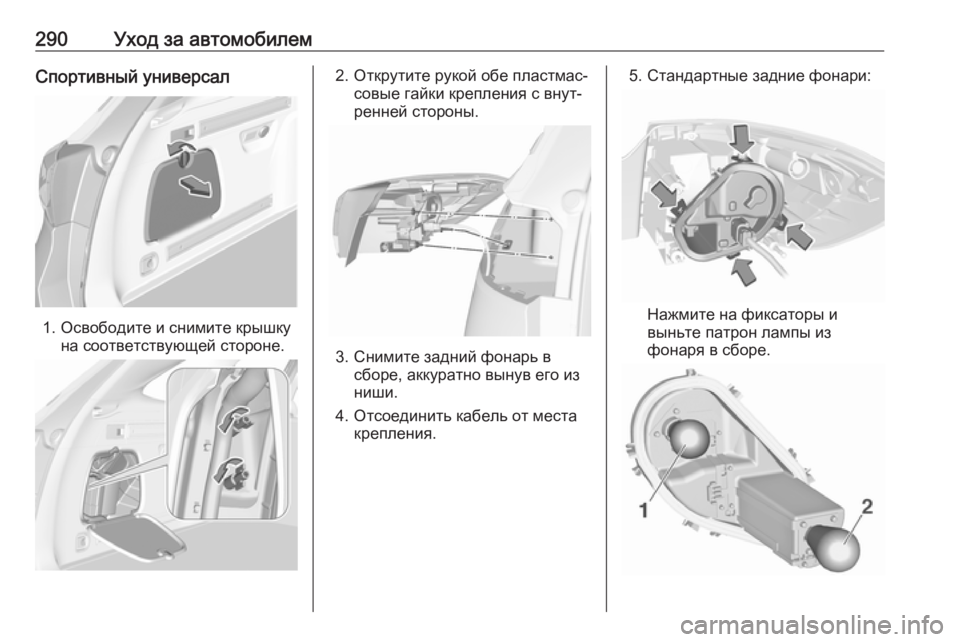

290Уход за автомобилемСпортивный универсал
1. Освободите и снимите крышкуна соответствующей стороне.
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши.
4. Отсоединить кабель от места крепления.
5. Стандартные задние фонари:
Нажмите на фиксаторы и
выньте патрон лампы из
фонаря в сборе.

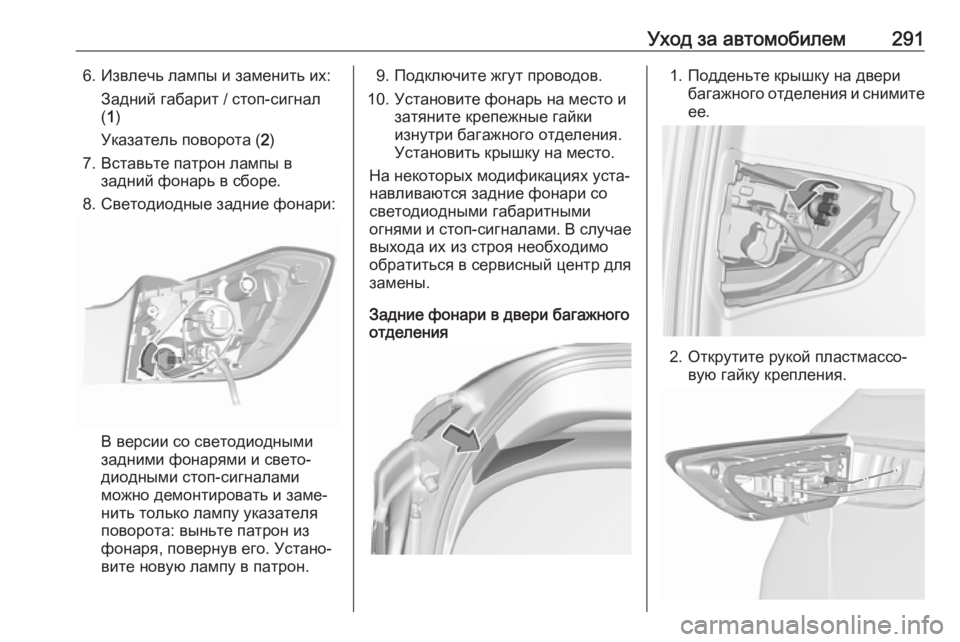

Уход за автомобилем2916. Извлечь лампы и заменить их:Задний габарит / стоп-сигнал
( 1 )
Указатель поворота ( 2)
7. Вставьте патрон лампы в задний фонарь в сборе.
8. Светодиодные задние фонари:
В версии со светодиодными
задними фонарями и свето‐
диодными стоп-сигналами
можно демонтировать и заме‐
нить только лампу указателя
поворота: выньте патрон из
фонаря, повернув его. Устано‐
вите новую лампу в патрон.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае выхода их из строя необходимо
обратиться в сервисный центр для
замены.
Задние фонари в двери багажного
отделения1. Подденьте крышку на двери
багажного отделения и снимитеее.
2. Открутите рукой пластмассо‐ вую гайку крепления.

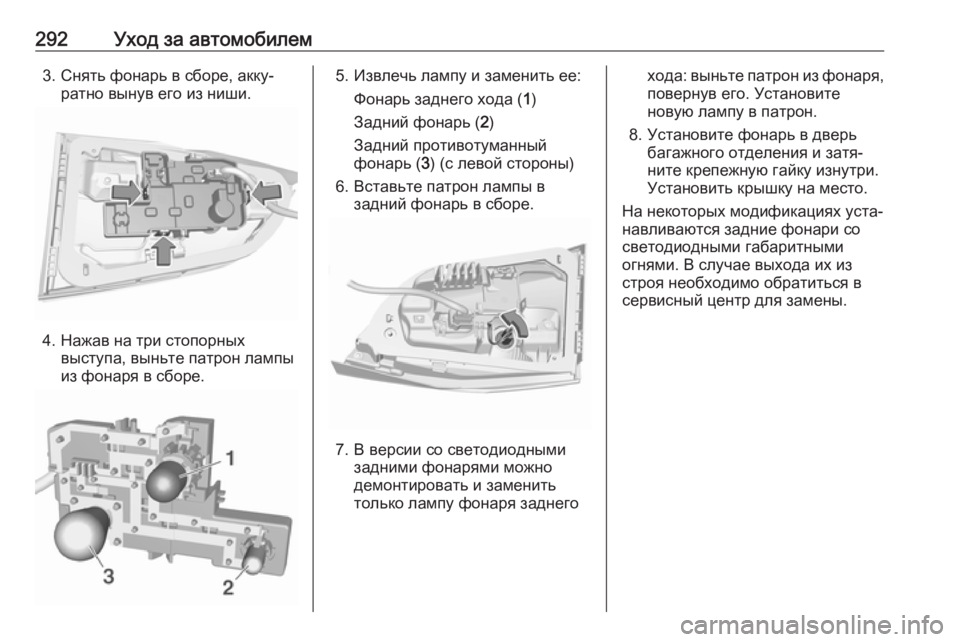

292Уход за автомобилем3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Нажав на три стопорныхвыступа, выньте патрон лампыиз фонаря в сборе.
5. Извлечь лампу и заменить ее:
Фонарь заднего хода ( 1)
Задний фонарь ( 2)
Задний противотуманный фонарь ( 3) (с левой стороны)
6. Вставьте патрон лампы в задний фонарь в сборе.
7. В версии со светодиоднымизадними фонарями можно
демонтировать и заменить
только лампу фонаря заднего
хода: выньте патрон из фонаря,
повернув его. Установите
новую лампу в патрон.
8. Установите фонарь в дверь багажного отделения и затя‐
ните крепежную гайку изнутри.
Установить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.

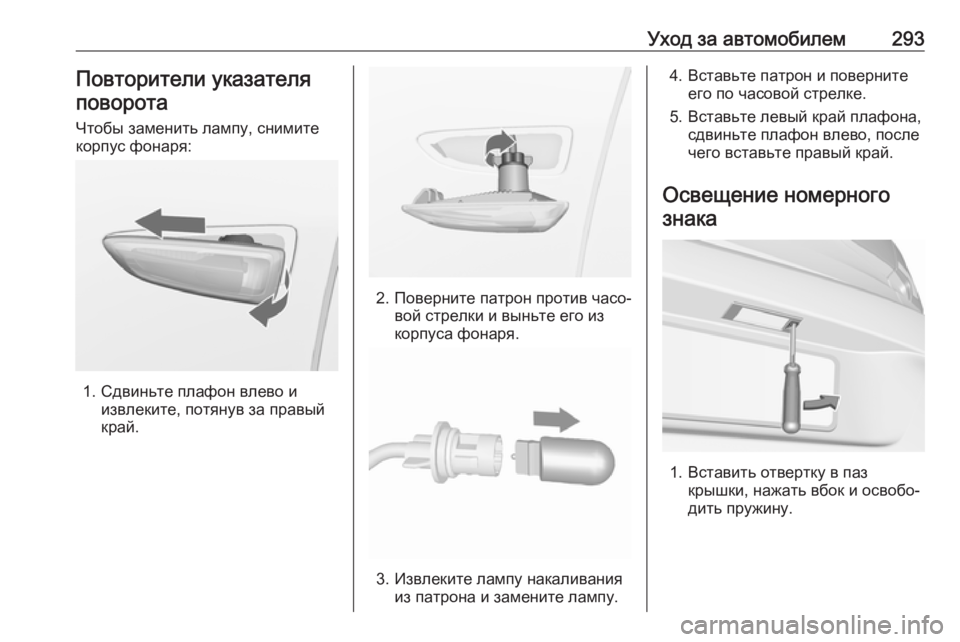

Уход за автомобилем293Повторители указателяповорота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.

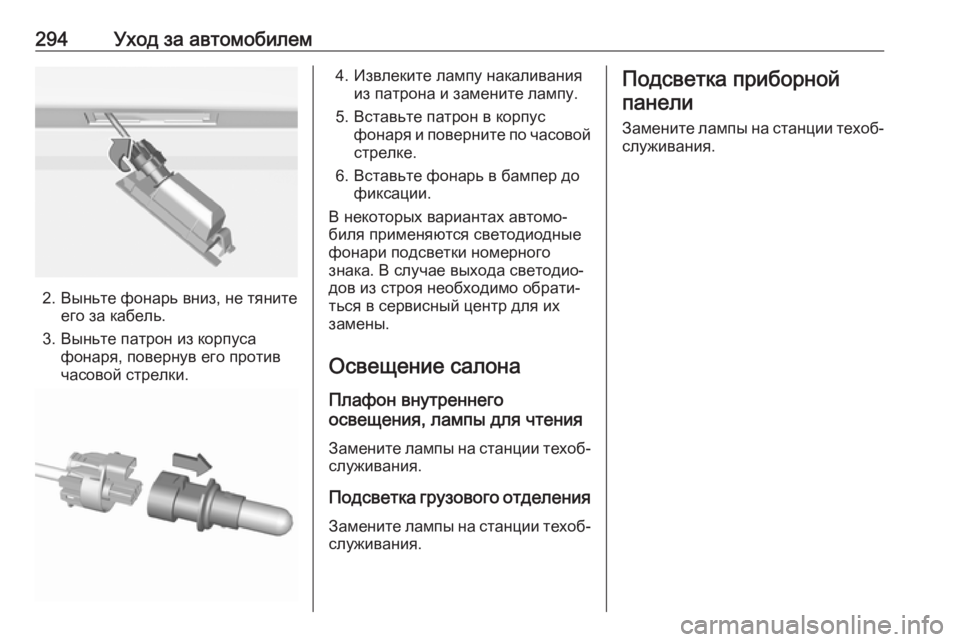

294Уход за автомобилем
2. Выньте фонарь вниз, не тянитеего за кабель.
3. Выньте патрон из корпуса фонаря, повернув его против
часовой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
В некоторых вариантах автомо‐
биля применяются светодиодные
фонари подсветки номерного
знака. В случае выхода светодио‐
дов из строя необходимо обрати‐
ться в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замените лампы на станции техоб‐
служивания.
Подсветка грузового отделения
Замените лампы на станции техоб‐
служивания.Подсветка приборной
панели
Замените лампы на станции техоб‐ служивания.

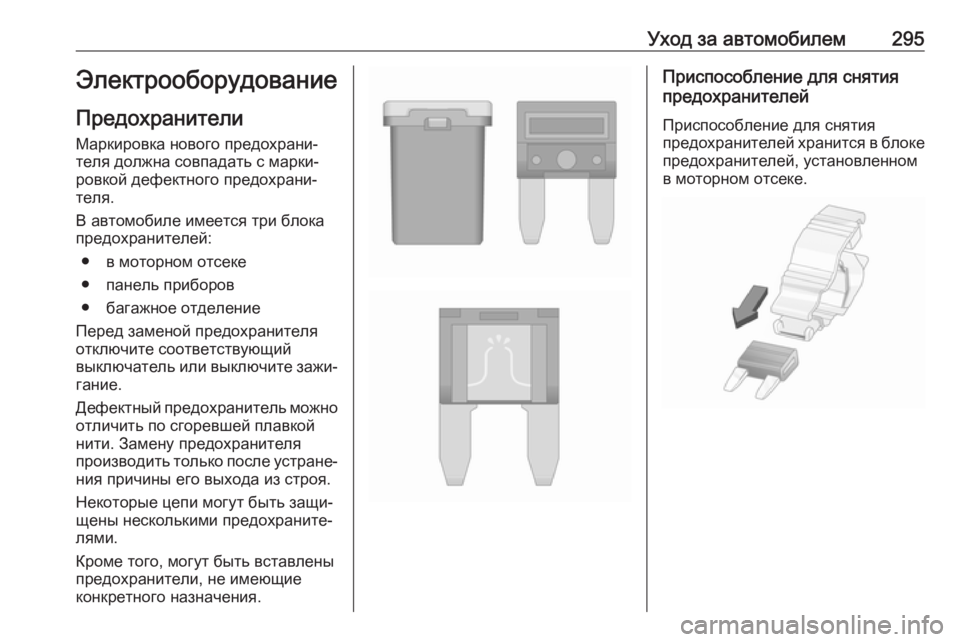

Уход за автомобилем295Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

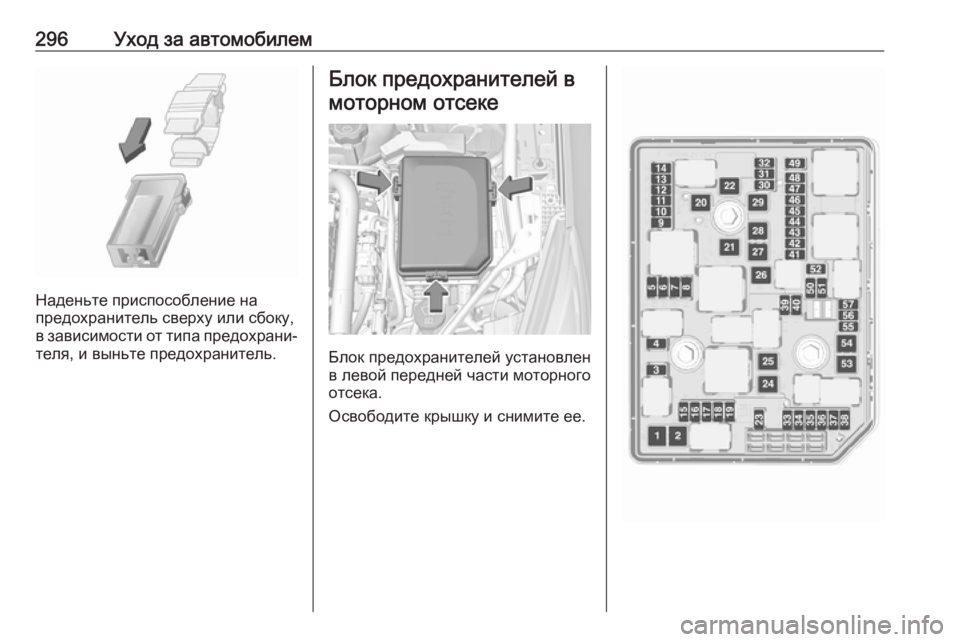

296Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.

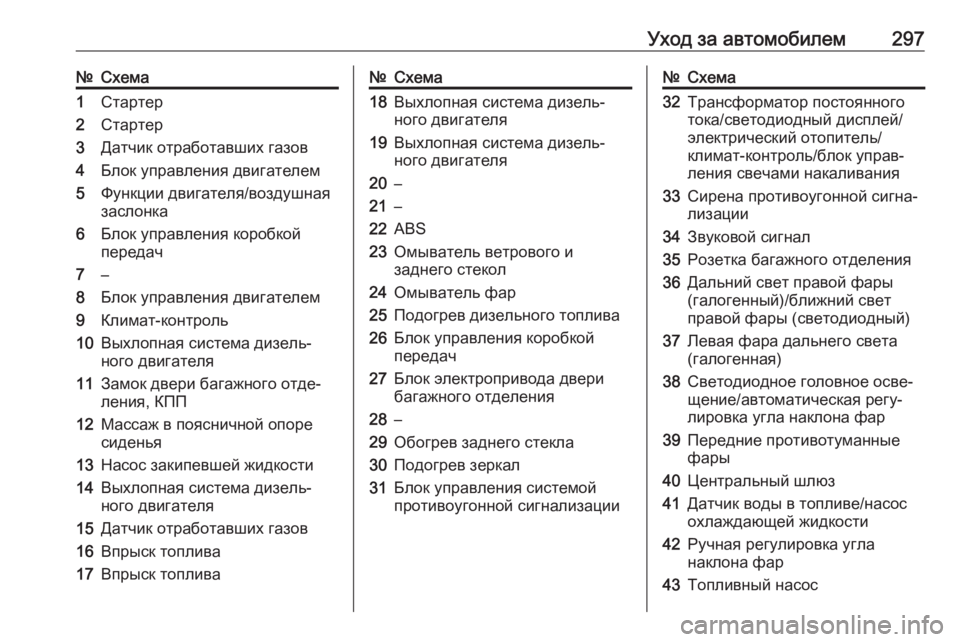

Уход за автомобилем297№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя/воздушная
заслонка6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐
ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21–22ABS23Омыватель ветрового и
заднего стекол24Омыватель фар25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31Блок управления системой
противоугонной сигнализации№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Сирена противоугонной сигна‐
лизации34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40Центральный шлюз41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос

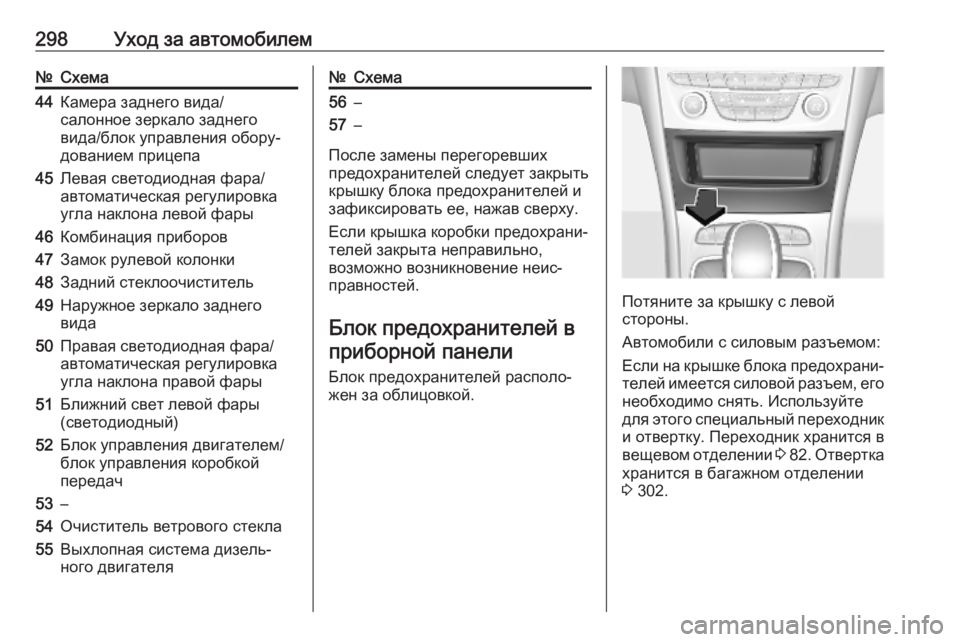

298Уход за автомобилем№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49Наружное зеркало заднего
вида50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните за крышку с левой
стороны.
Автомобили с силовым разъемом: Если на крышке блока предохрани‐
телей имеется силовой разъем, его
необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 82 . Отвертка
хранится в багажном отделении
3 302.
