OPEL ASTRA K 2018.75 Посібник з експлуатації (in Ukrainian)

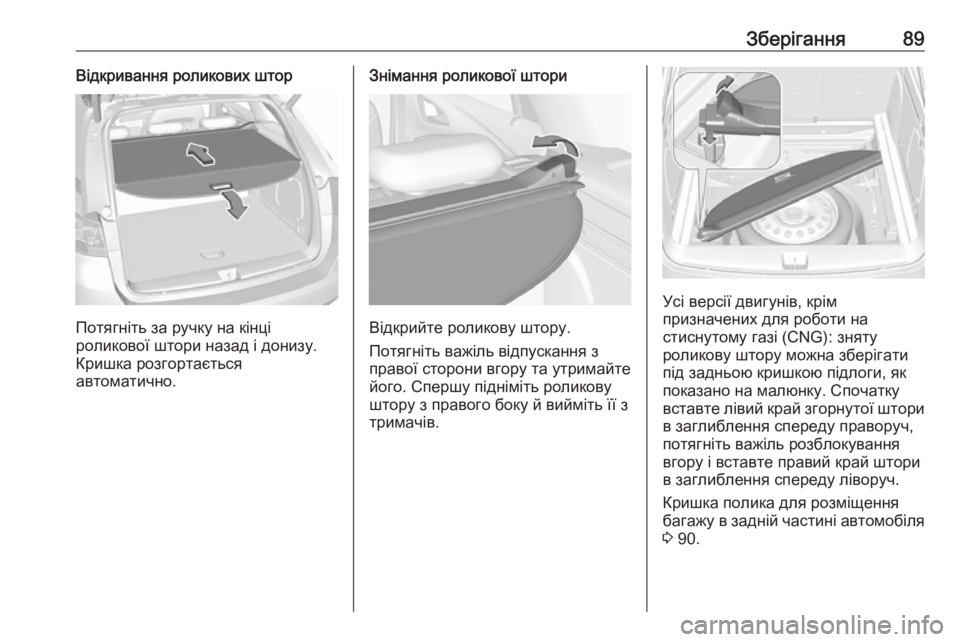

Зберігання89Відкривання роликових штор
Потягніть за ручку на кінці
роликової штори назад і донизу.
Кришка розгортається
автоматично.
Знімання роликової штори
Відкрийте роликову штору.
Потягніть важіль відпускання з правої сторони вгору та утримайте
його. Спершу підніміть роликову
штору з правого боку й вийміть її з
тримачів.
Усі версії двигунів, крім
призначених для роботи на
стиснутому газі (CNG): зняту роликову штору можна зберігати
під задньою кришкою підлоги, як показано на малюнку. Спочатку
вставте лівий край згорнутої штори в заглиблення спереду праворуч,
потягніть важіль розблокування
вгору і вставте правий край штори
в заглиблення спереду ліворуч.
Кришка полика для розміщення
багажу в задній частині автомобіля
3 90.

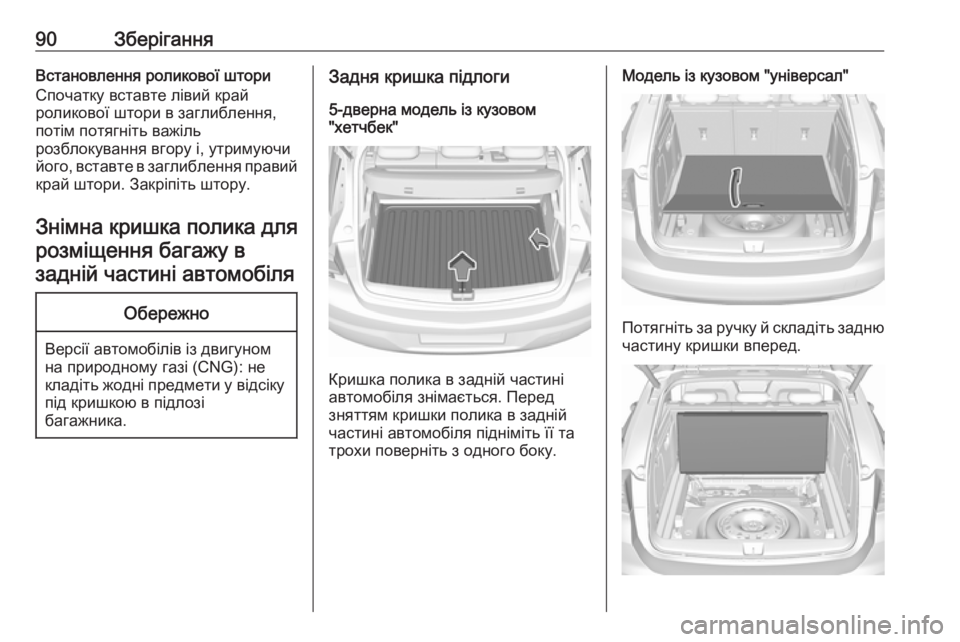

90ЗберіганняВстановлення роликової штори
Спочатку вставте лівий край
роликової штори в заглиблення,
потім потягніть важіль
розблокування вгору і, утримуючи
його, вставте в заглиблення правий
край штори. Закріпіть штору.
Знімна кришка полика длярозміщення багажу взадній частині автомобіляОбережно
Версії автомобілів із двигуном
на природному газі (CNG): не
кладіть жодні предмети у відсіку під кришкою в підлозі
багажника.
Задня кришка підлоги
5-дверна модель із кузовом
"хетчбек"
Кришка полика в задній частині
автомобіля знімається. Перед
зняттям кришки полика в задній частині автомобіля підніміть її та
трохи поверніть з одного боку.
Модель із кузовом "універсал"
Потягніть за ручку й складіть задню
частину кришки вперед.

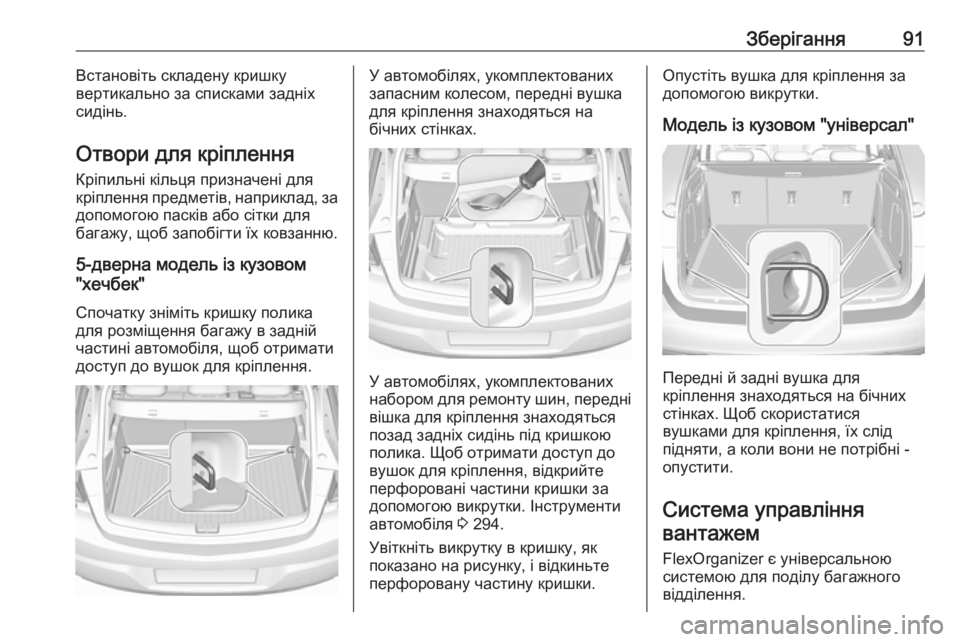

Зберігання91Встановіть складену кришку
вертикально за списками задніх сидінь.
Отвори для кріплення
Кріпильні кільця призначені для
кріплення предметів, наприклад, за
допомогою пасків або сітки для багажу, щоб запобігти їх ковзанню.
5-дверна модель із кузовом
"хечбек"
Спочатку зніміть кришку полика для розміщення багажу в задній
частині автомобіля, щоб отримати
доступ до вушок для кріплення.У автомобілях, укомплектованих
запасним колесом, передні вушка
для кріплення знаходяться на
бічних стінках.
У автомобілях, укомплектованих
набором для ремонту шин, передні
вішка для кріплення знаходяться
позад задніх сидінь під кришкою
полика. Щоб отримати доступ до
вушок для кріплення, відкрийте
перфоровані частини кришки за
допомогою викрутки. Інструменти
автомобіля 3 294.
Увіткніть викрутку в кришку, як
показано на рисунку, і відкиньте
перфоровану частину кришки.
Опустіть вушка для кріплення за
допомогою викрутки.
Модель із кузовом "універсал"
Передні й задні вушка для
кріплення знаходяться на бічних
стінках. Щоб скористатися
вушками для кріплення, їх слід підняти, а коли вони не потрібні -
опустити.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.

92ЗберіганняДо складу системи входять:● адаптери
● сітчасті кишені
● гачки
● розподільна коробка
● набір пасків
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

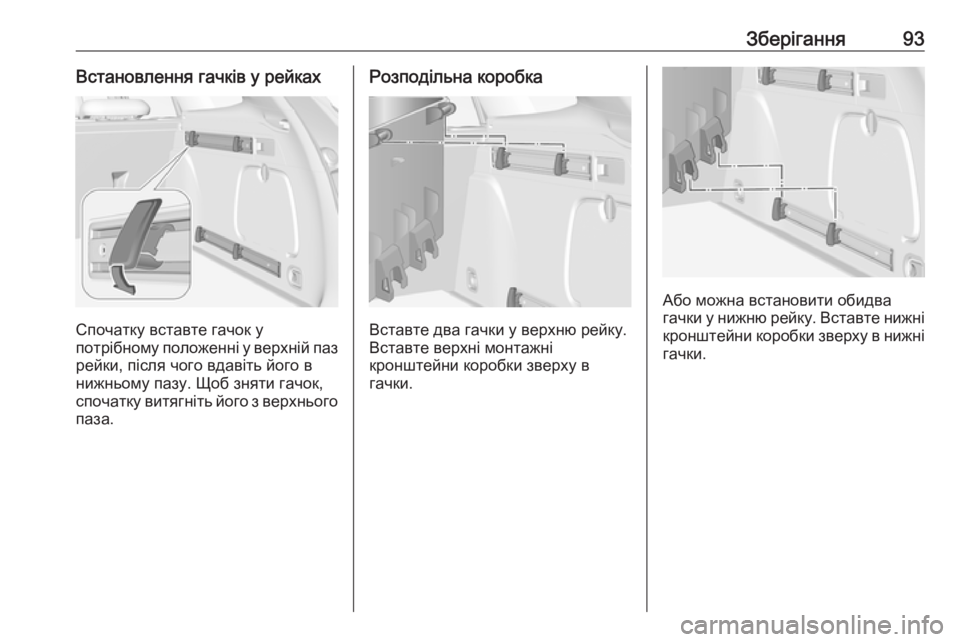

Зберігання93Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Розподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.
Або можна встановити обидва гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.

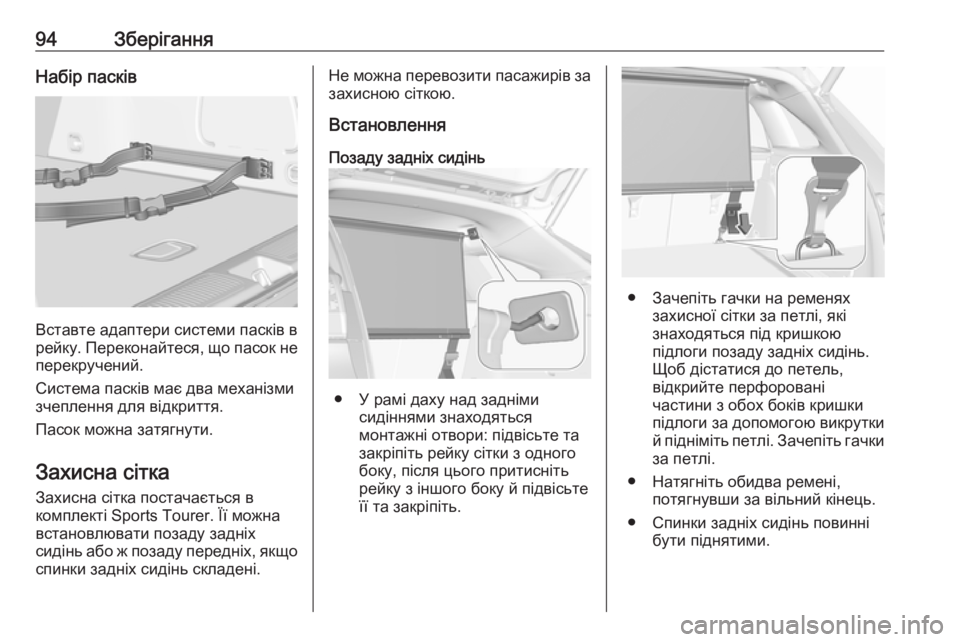

94ЗберіганняНабір пасків
Вставте адаптери системи пасків в
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Захисна сітка
Захисна сітка постачається в
комплекті Sports Tourer. Її можна
встановлювати позаду задніх
сидінь або ж позаду передніх, якщо спинки задніх сидінь складені.
Не можна перевозити пасажирів зазахисною сіткою.
Встановлення
Позаду задніх сидінь
● У рамі даху над задніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього притисніть
рейку з іншого боку й підвісьте
її та закріпіть.
● Зачепіть гачки на ременях захисної сітки за петлі, які
знаходяться під кришкою
підлоги позаду задніх сидінь.
Щоб дістатися до петель,
відкрийте перфоровані
частини з обох боків кришки
підлоги за допомогою викрутки
й підніміть петлі. Зачепіть гачки
за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Спинки задніх сидінь повинні бути піднятими.

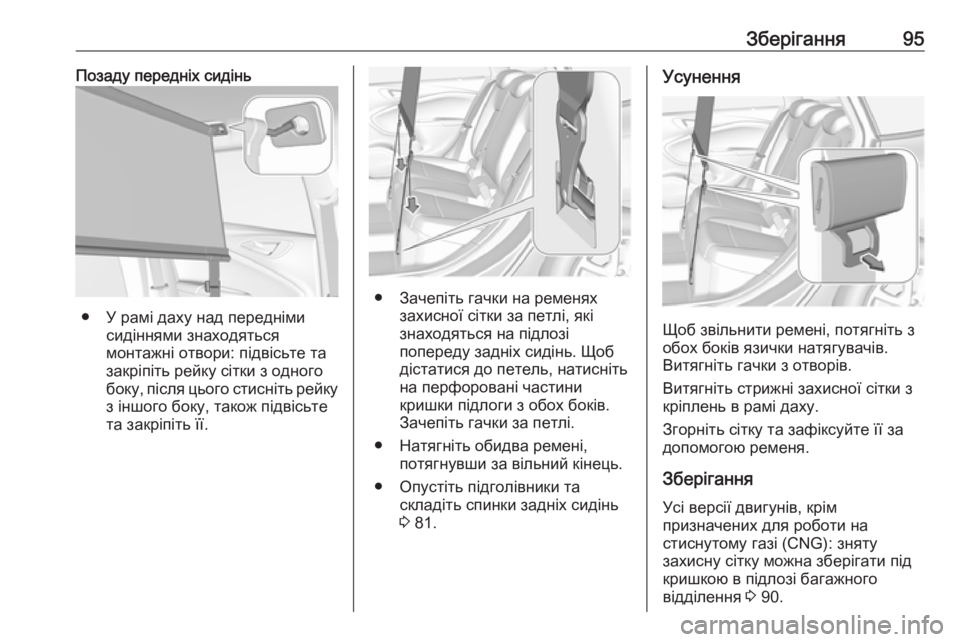

Зберігання95Позаду передніх сидінь
● У рамі даху над переднімисидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Зачепіть гачки на ременях захисної сітки за петлі, які
знаходяться на підлозі
попереду задніх сидінь. Щоб
дістатися до петель, натисніть
на перфоровані частини
кришки підлоги з обох боків.
Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 81.
Усунення
Щоб звільнити ремені, потягніть з
обох боків язички натягувачів.
Витягніть гачки з отворів.
Витягніть стрижні захисної сітки з
кріплень в рамі даху.
Згорніть сітку та зафіксуйте її за
допомогою ременя.
Зберігання Усі версії двигунів, крім
призначених для роботи на
стиснутому газі (CNG): зняту
захисну сітку можна зберігати під
кришкою в підлозі багажного
відділення 3 90.

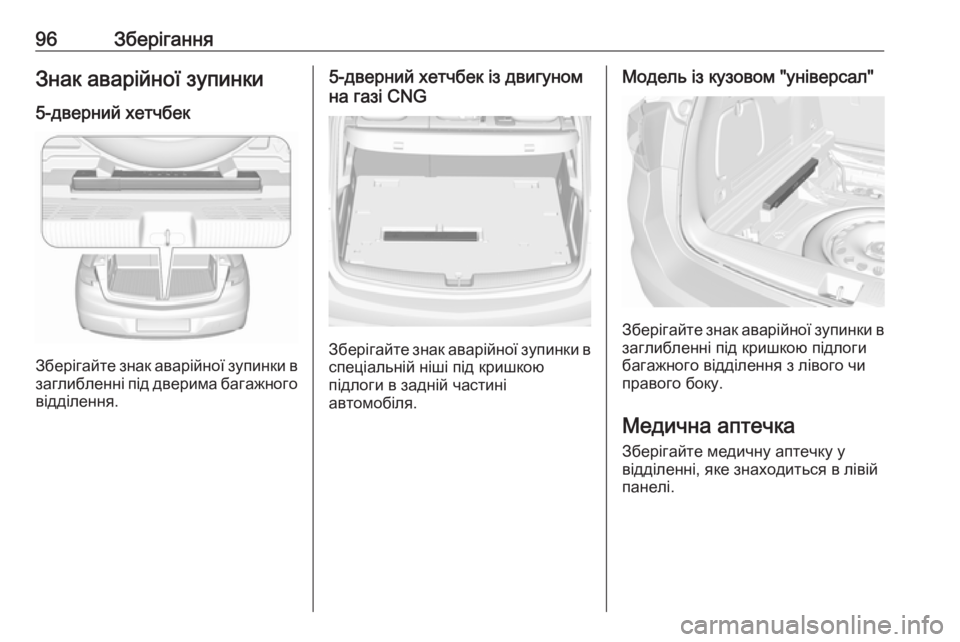

96ЗберіганняЗнак аварійної зупинки
5-дверний хетчбек
Зберігайте знак аварійної зупинки в
заглибленні під дверима багажного
відділення.
5-дверний хетчбек із двигуном
на газі CNG
Зберігайте знак аварійної зупинки в
спеціальній ніші під кришкою
підлоги в задній частині
автомобіля.
Модель із кузовом "універсал"
Зберігайте знак аварійної зупинки в
заглибленні під кришкою підлоги
багажного відділення з лівого чи
правого боку.
Медична аптечка
Зберігайте медичну аптечку у
відділенні, яке знаходиться в лівій
панелі.

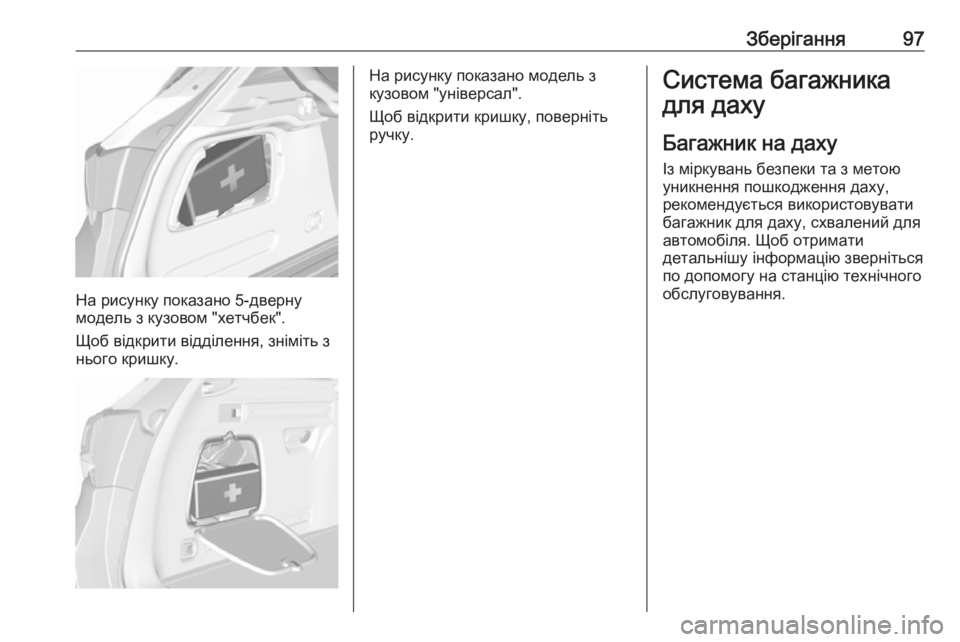

Зберігання97
На рисунку показано 5-дверну
модель з кузовом "хетчбек".
Щоб відкрити відділення, зніміть з
нього кришку.
На рисунку показано модель з
кузовом "універсал".
Щоб відкрити кришку, поверніть ручку.Система багажника
для даху
Багажник на дахуІз міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію зверніться
по допомогу на станцію технічного обслуговування.

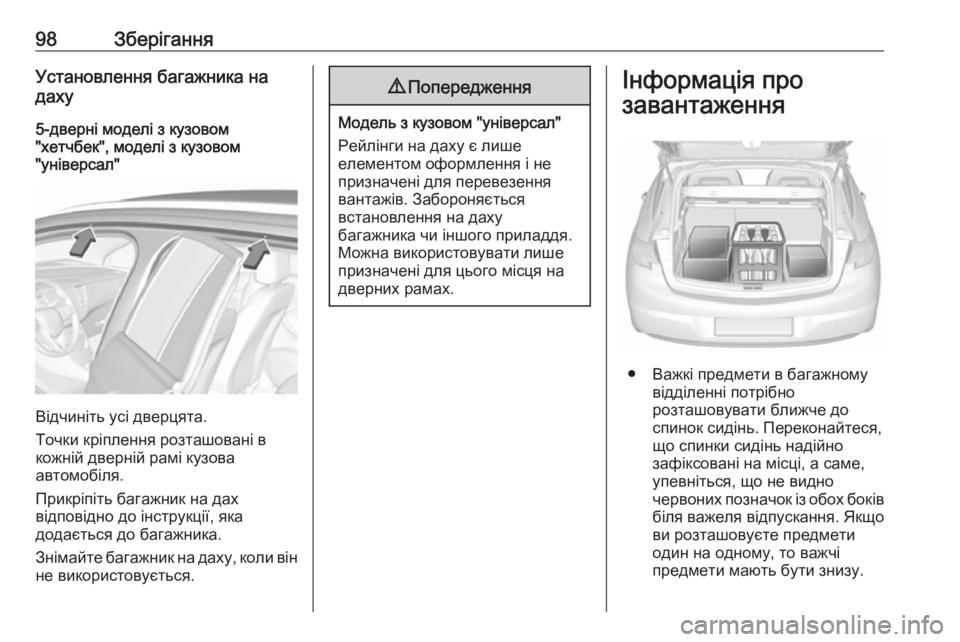

98ЗберіганняУстановлення багажника на
даху
5-дверні моделі з кузовом
"хетчбек", моделі з кузовом
"універсал"
Відчиніть усі дверцята.
Точки кріплення розташовані в
кожній дверній рамі кузова
автомобіля.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Знімайте багажник на даху, коли він
не використовується.
9 Попередження
Модель з кузовом "універсал"
Рейлінги на даху є лише
елементом оформлення і не
призначені для перевезення
вантажів. Забороняється
встановлення на даху
багажника чи іншого приладдя.
Можна використовувати лише
призначені для цього місця на
дверних рамах.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки сидінь надійно
зафіксовані на місці, а саме,
упевніться, що не видно
червоних позначок із обох боків біля важеля відпускання. Якщо
ви розташовуєте предмети
один на одному, то важчі
предмети мають бути знизу.
