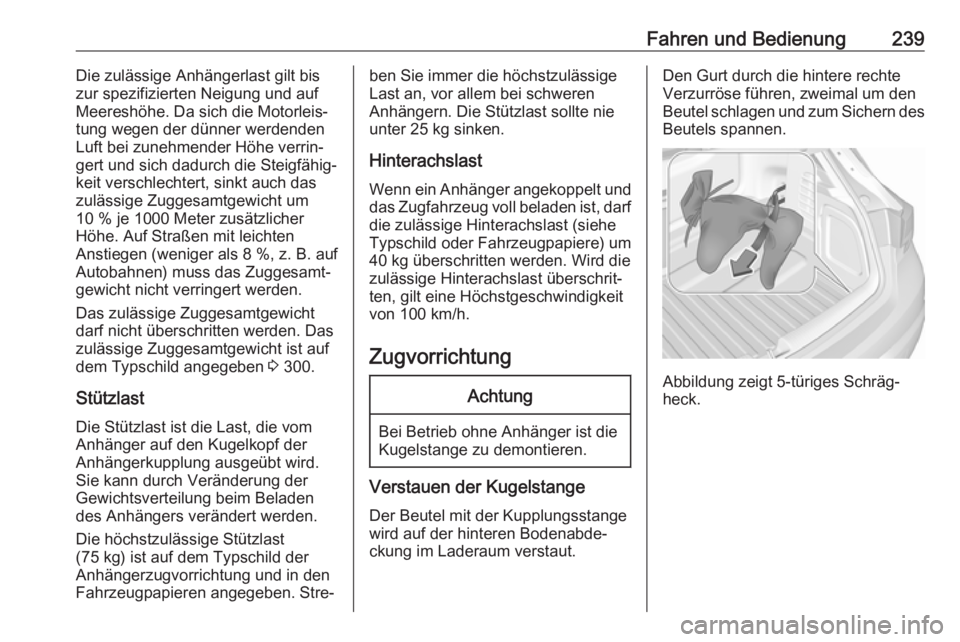

Fahren und Bedienung239Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐ keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um
10 % je 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten
Anstiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 300.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐ben Sie immer die höchstzulässige
Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angekoppelt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
40 kg überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Der Beutel mit der Kupplungsstange
wird auf der hinteren Bodenabde‐
ckung im Laderaum verstaut.
Den Gurt durch die hintere rechte
Verzurröse führen, zweimal um den
Beutel schlagen und zum Sichern des
Beutels spannen.
Abbildung zeigt 5-türiges Schräg‐
heck.

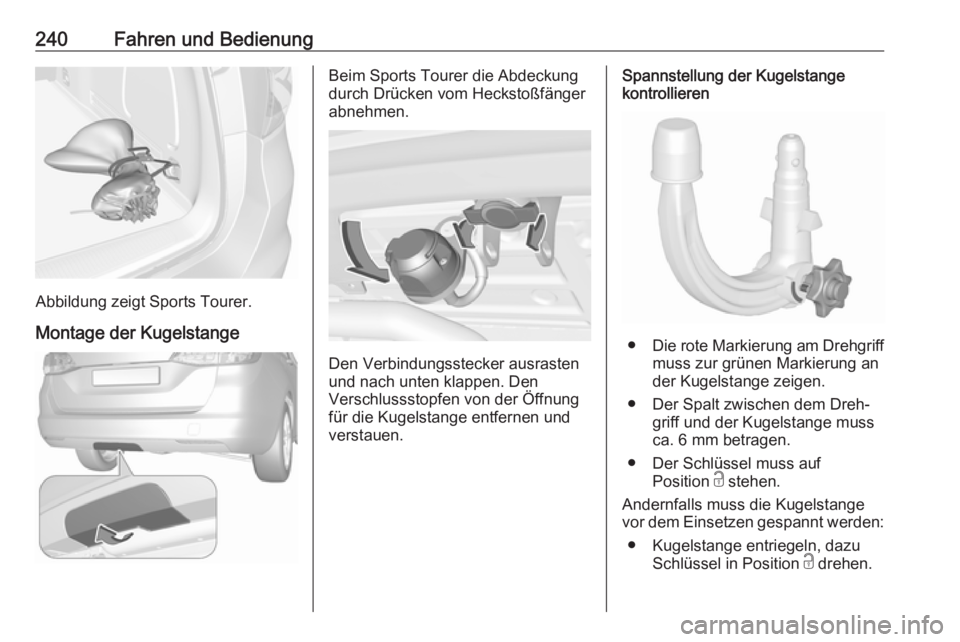

240Fahren und Bedienung
Abbildung zeigt Sports Tourer.Montage der Kugelstange
Beim Sports Tourer die Abdeckung
durch Drücken vom Heckstoßfänger
abnehmen.
Den Verbindungsstecker ausrasten
und nach unten klappen. Den
Verschlussstopfen von der Öffnung
für die Kugelstange entfernen und
verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor dem Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.

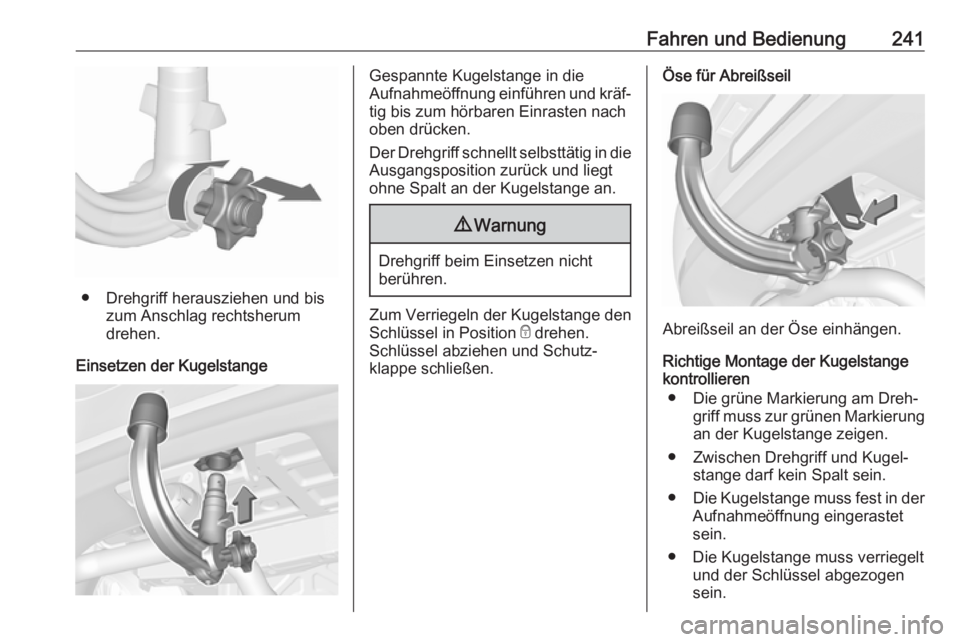

Fahren und Bedienung241
● Drehgriff herausziehen und biszum Anschlag rechtsherum
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.

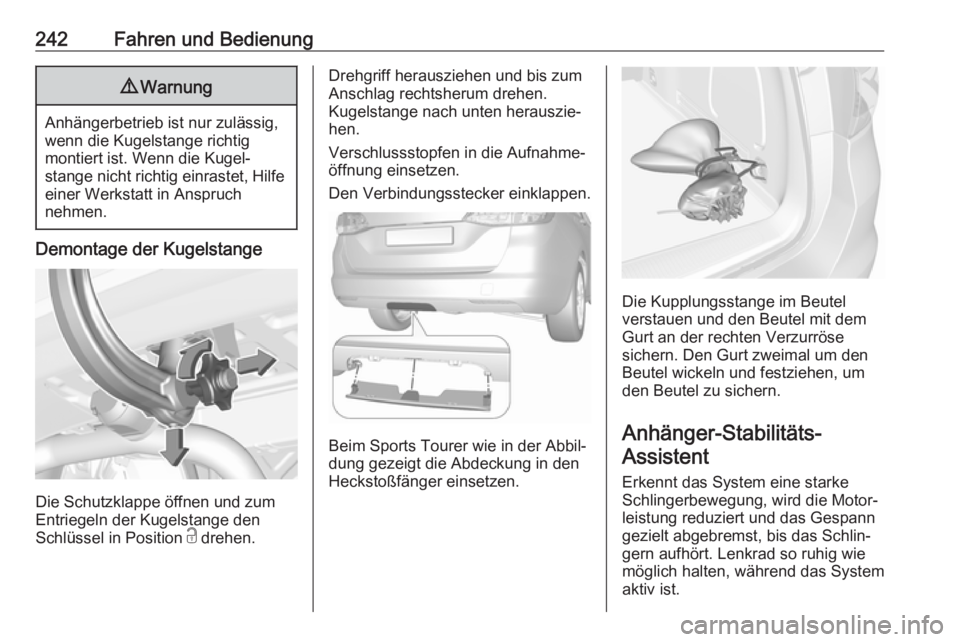

242Fahren und Bedienung9Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet, Hilfe einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Kugelstange nach unten herauszie‐
hen.
Verschlussstopfen in die Aufnahme‐
öffnung einsetzen.
Den Verbindungsstecker einklappen.
Beim Sports Tourer wie in der Abbil‐
dung gezeigt die Abdeckung in den
Heckstoßfänger einsetzen.
Die Kupplungsstange im Beutel
verstauen und den Beutel mit dem Gurt an der rechten Verzurröse
sichern. Den Gurt zweimal um den Beutel wickeln und festziehen, um
den Beutel zu sichern.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.

Fahren und Bedienung243Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 191.

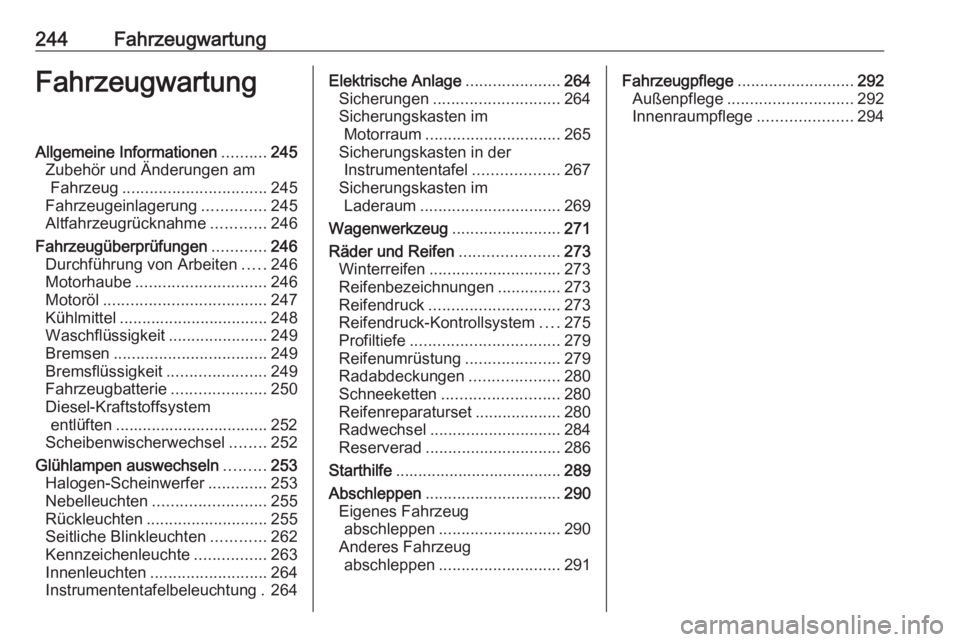

244FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........245
Zubehör und Änderungen am Fahrzeug ................................ 245
Fahrzeugeinlagerung ..............245
Altfahrzeugrücknahme ............246
Fahrzeugüberprüfungen ............246
Durchführung von Arbeiten .....246
Motorhaube ............................. 246
Motoröl .................................... 247
Kühlmittel ................................. 248
Waschflüssigkeit ......................249
Bremsen .................................. 249
Bremsflüssigkeit ......................249
Fahrzeugbatterie .....................250
Diesel-Kraftstoffsystem entlüften .................................. 252
Scheibenwischerwechsel ........252
Glühlampen auswechseln .........253
Halogen-Scheinwerfer .............253
Nebelleuchten ......................... 255
Rückleuchten ........................... 255
Seitliche Blinkleuchten ............262
Kennzeichenleuchte ................263
Innenleuchten .......................... 264
Instrumententafelbeleuchtung . 264Elektrische Anlage .....................264
Sicherungen ............................ 264
Sicherungskasten im Motorraum .............................. 265
Sicherungskasten in der Instrumententafel ...................267
Sicherungskasten im Laderaum ............................... 269
Wagenwerkzeug ........................271
Räder und Reifen ......................273
Winterreifen ............................. 273
Reifenbezeichnungen ..............273
Reifendruck ............................. 273
Reifendruck-Kontrollsystem ....275
Profiltiefe ................................. 279
Reifenumrüstung .....................279
Radabdeckungen ....................280
Schneeketten .......................... 280
Reifenreparaturset ...................280
Radwechsel ............................. 284
Reserverad .............................. 286
Starthilfe ..................................... 289
Abschleppen .............................. 290
Eigenes Fahrzeug abschleppen ........................... 290
Anderes Fahrzeug abschleppen ........................... 291Fahrzeugpflege.......................... 292
Außenpflege ............................ 292
Innenraumpflege .....................294

Fahrzeugwartung245Allgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a. Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen die Fahrerassis‐
tenzsysteme beeinträchtigen, eine
Auswirkung auf den Kraftstoffver‐
brauch, den CO 2-Ausstoß und den
Ausstoß sonstiger Fahrzeugabgase haben bzw. dazu führen, dass dasFahrzeug nicht mehr die Betriebser‐
laubnis erfüllt und die Zulassung des
Fahrzeugs dadurch möglicherweise
ungültig wird.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel in P stellen. Beachten, dass das
Fahrzeug nicht wegrollen kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.

246FahrzeugwartungWiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

Fahrzeugwartung247
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Motorhaube abstützen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe ( 20–25 cm) in die Verriege‐
lung fallen lassen. Sicherstellen, dass
die Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation
verwendet wird. Empfohlene Flüssig‐
keiten und Schmierstoffe 3 297.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Den Messstab herausziehen, abwi‐
schen, wieder vollständig einführen,
erneut herausziehen und den Motor‐
ölstand ablesen.

248Fahrzeugwartung
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 312.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In kalten Regionen mit
sehr tiefen Temperaturen bietet das
werksseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 297.
Kühlmittelstand
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
