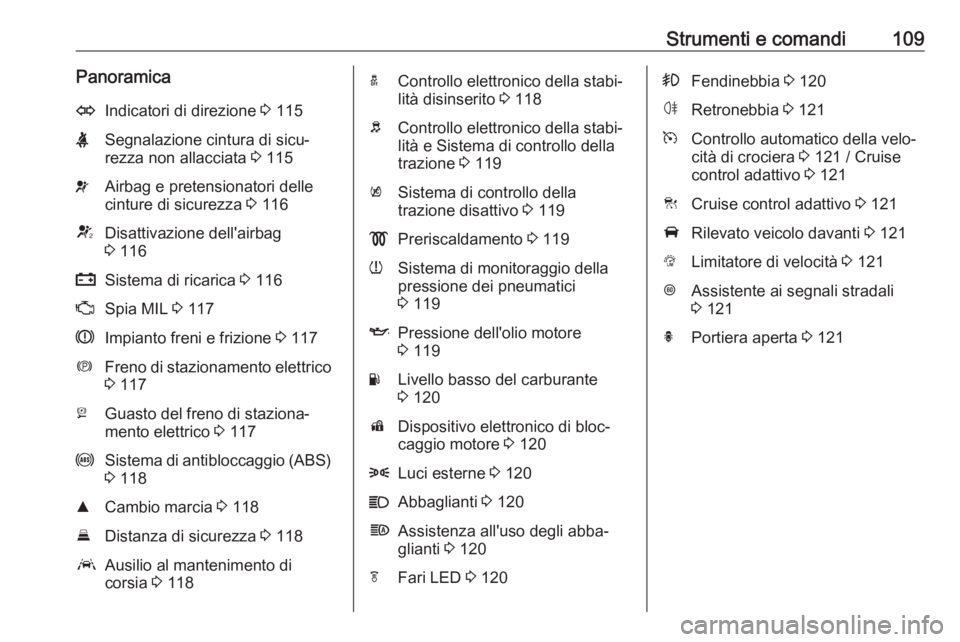

Strumenti e comandi109PanoramicaOIndicatori di direzione 3 115XSegnalazione cintura di sicu‐
rezza non allacciata 3 115vAirbag e pretensionatori delle
cinture di sicurezza 3 116VDisattivazione dell'airbag
3 116pSistema di ricarica 3 116ZSpia MIL 3 117RImpianto freni e frizione 3 117mFreno di stazionamento elettrico
3 117jGuasto del freno di staziona‐
mento elettrico 3 117uSistema di antibloccaggio (ABS)
3 118RCambio marcia 3 118EDistanza di sicurezza 3 118aAusilio al mantenimento di
corsia 3 118aControllo elettronico della stabi‐
lità disinserito 3 118bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 119kSistema di controllo della
trazione disattivo 3 119!Preriscaldamento 3 119wSistema di monitoraggio della
pressione dei pneumatici
3 119IPressione dell'olio motore
3 119YLivello basso del carburante
3 120dDispositivo elettronico di bloc‐
caggio motore 3 1208Luci esterne 3 120CAbbaglianti 3 120fAssistenza all'uso degli abba‐
glianti 3 120fFari LED 3 120>Fendinebbia 3 120øRetronebbia 3 121mControllo automatico della velo‐
cità di crociera 3 121 / Cruise
control adattivo 3 121CCruise control adattivo 3 121ARilevato veicolo davanti 3 121LLimitatore di velocità 3 121LAssistente ai segnali stradali
3 121hPortiera aperta 3 121

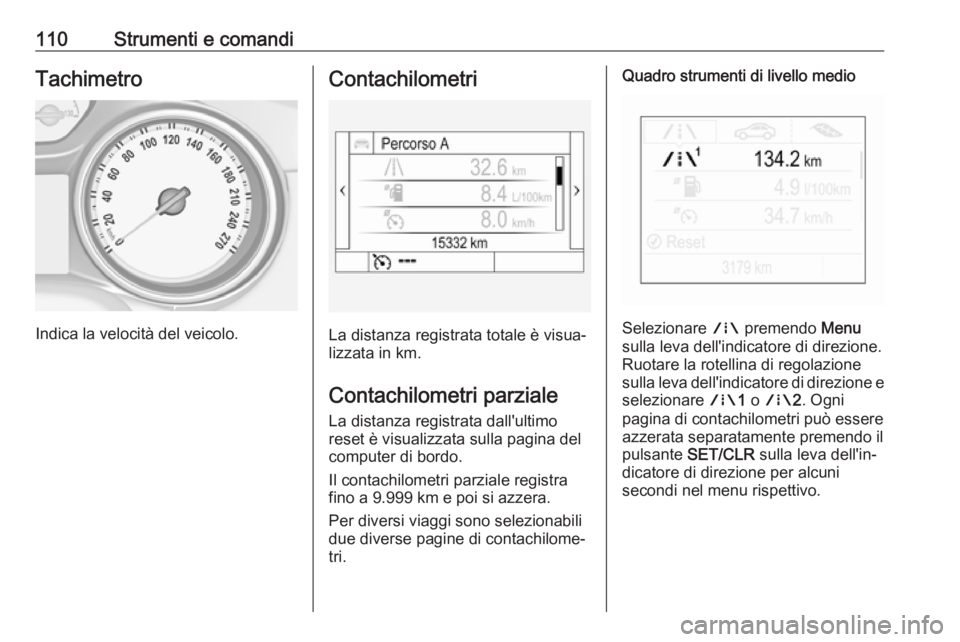

110Strumenti e comandiTachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo
reset è visualizzata sulla pagina del computer di bordo.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Per diversi viaggi sono selezionabili
due diverse pagine di contachilome‐
tri.
Quadro strumenti di livello medio
Selezionare ; premendo Menu
sulla leva dell'indicatore di direzione.
Ruotare la rotellina di regolazione
sulla leva dell'indicatore di direzione e
selezionare ;1 o ; 2. Ogni
pagina di contachilometri può essere azzerata separatamente premendo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione per alcuni
secondi nel menu rispettivo.

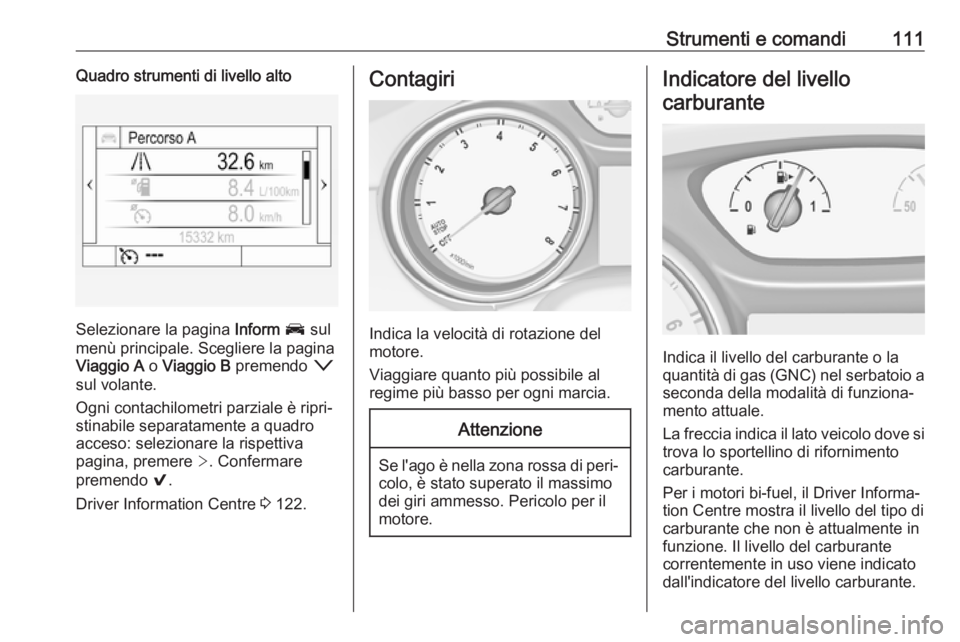

Strumenti e comandi111Quadro strumenti di livello alto
Selezionare la pagina Inform J sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Driver Information Centre 3 122.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o la
quantità di gas (GNC) nel serbatoio a seconda della modalità di funziona‐
mento attuale.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Per i motori bi-fuel, il Driver Informa‐
tion Centre mostra il livello del tipo di
carburante che non è attualmente in
funzione. Il livello del carburante
correntemente in uso viene indicato
dall'indicatore del livello carburante.

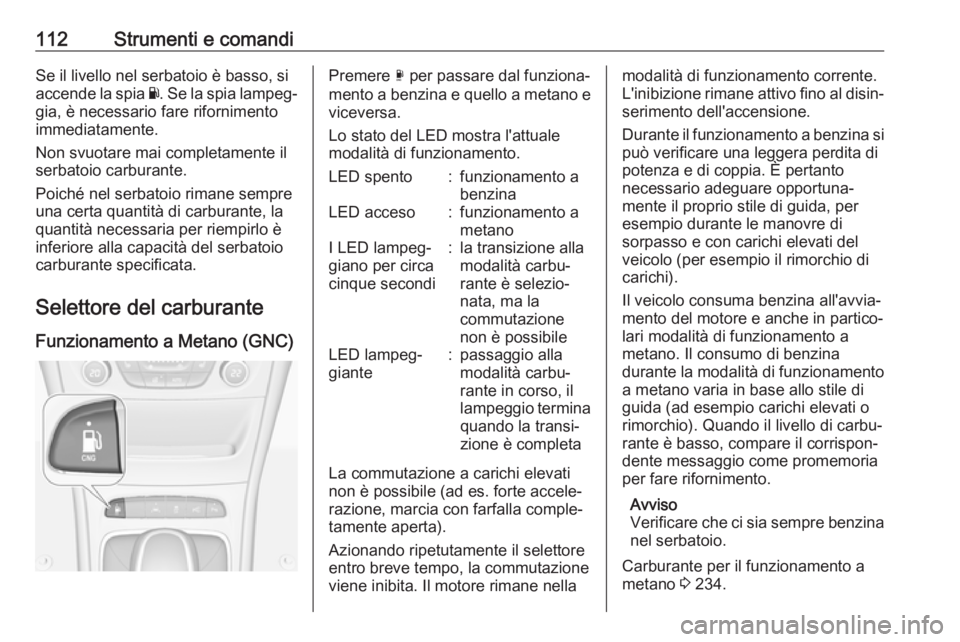

112Strumenti e comandiSe il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
carburante specificata.
Selettore del carburante Funzionamento a Metano (GNC)Premere X per passare dal funziona‐
mento a benzina e quello a metano e
viceversa.
Lo stato del LED mostra l'attuale
modalità di funzionamento.LED spento:funzionamento a
benzinaLED acceso:funzionamento a
metanoI LED lampeg‐
giano per circa
cinque secondi:la transizione alla
modalità carbu‐
rante è selezio‐
nata, ma la
commutazione
non è possibileLED lampeg‐
giante:passaggio alla
modalità carbu‐
rante in corso, il
lampeggio termina quando la transi‐
zione è completa
La commutazione a carichi elevati
non è possibile (ad es. forte accele‐
razione, marcia con farfalla comple‐ tamente aperta).
Azionando ripetutamente il selettore
entro breve tempo, la commutazione
viene inibita. Il motore rimane nella
modalità di funzionamento corrente.
L'inibizione rimane attivo fino al disin‐ serimento dell'accensione.
Durante il funzionamento a benzina si
può verificare una leggera perdita di
potenza e di coppia. È pertanto
necessario adeguare opportuna‐
mente il proprio stile di guida, per
esempio durante le manovre di
sorpasso e con carichi elevati del
veicolo (per esempio il rimorchio di
carichi).
Il veicolo consuma benzina all'avvia‐
mento del motore e anche in partico‐
lari modalità di funzionamento a
metano. Il consumo di benzina
durante la modalità di funzionamento a metano varia in base allo stile di
guida (ad esempio carichi elevati o
rimorchio). Quando il livello di carbu‐
rante è basso, compare il corrispon‐
dente messaggio come promemoria
per fare rifornimento.
Avviso
Verificare che ci sia sempre benzina
nel serbatoio.
Carburante per il funzionamento a
metano 3 234.

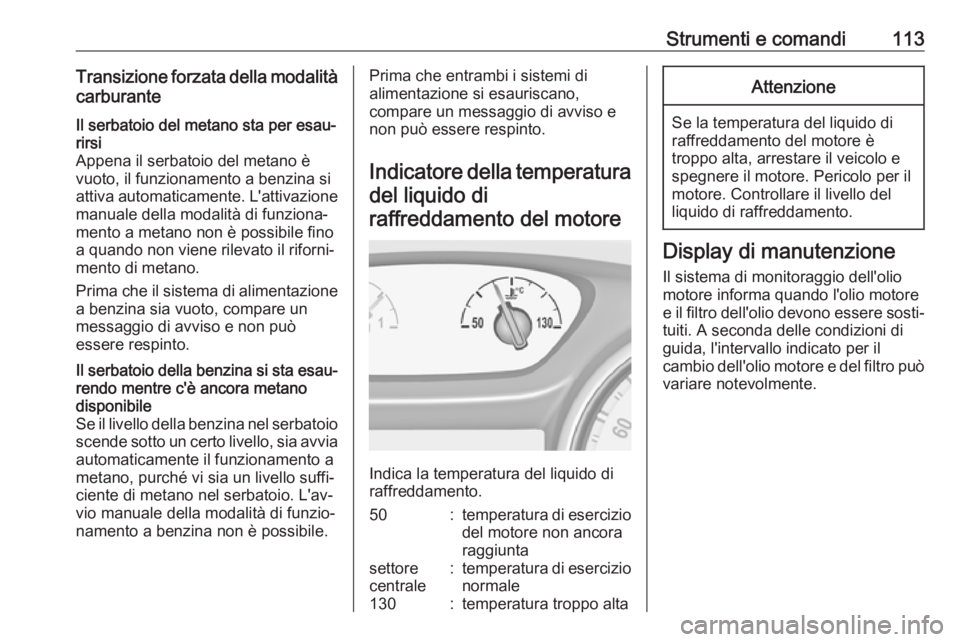

Strumenti e comandi113Transizione forzata della modalitàcarburanteIl serbatoio del metano sta per esau‐rirsi
Appena il serbatoio del metano è
vuoto, il funzionamento a benzina si
attiva automaticamente. L'attivazione manuale della modalità di funziona‐
mento a metano non è possibile fino a quando non viene rilevato il riforni‐
mento di metano.
Prima che il sistema di alimentazione
a benzina sia vuoto, compare un
messaggio di avviso e non può
essere respinto.Il serbatoio della benzina si sta esau‐
rendo mentre c'è ancora metano
disponibile
Se il livello della benzina nel serbatoio scende sotto un certo livello, sia avviaautomaticamente il funzionamento a
metano, purché vi sia un livello suffi‐
ciente di metano nel serbatoio. L'av‐
vio manuale della modalità di funzio‐
namento a benzina non è possibile.Prima che entrambi i sistemi di
alimentazione si esauriscano,
compare un messaggio di avviso e
non può essere respinto.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio
del motore non ancora
raggiuntasettore
centrale:temperatura di esercizio
normale130:temperatura troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.

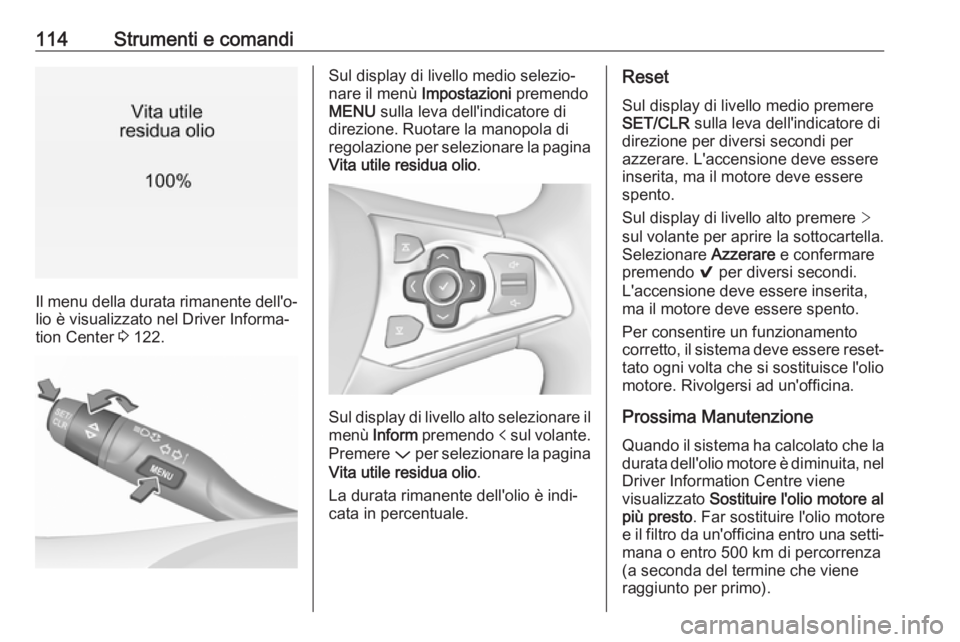

114Strumenti e comandi
Il menu della durata rimanente dell'o‐
lio è visualizzato nel Driver Informa‐
tion Center 3 122.
Sul display di livello medio selezio‐
nare il menù Impostazioni premendo
MENU sulla leva dell'indicatore di
direzione. Ruotare la manopola di
regolazione per selezionare la pagina Vita utile residua olio .
Sul display di livello alto selezionare il
menù Inform premendo p sul volante.
Premere P per selezionare la pagina
Vita utile residua olio .
La durata rimanente dell'olio è indi‐
cata in percentuale.
Reset
Sul display di livello medio premere
SET/CLR sulla leva dell'indicatore di
direzione per diversi secondi per
azzerare. L'accensione deve essere
inserita, ma il motore deve essere
spento.
Sul display di livello alto premere >
sul volante per aprire la sottocartella.
Selezionare Azzerare e confermare
premendo 9 per diversi secondi.
L'accensione deve essere inserita, ma il motore deve essere spento.
Per consentire un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
e il filtro da un'officina entro una setti‐ mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).

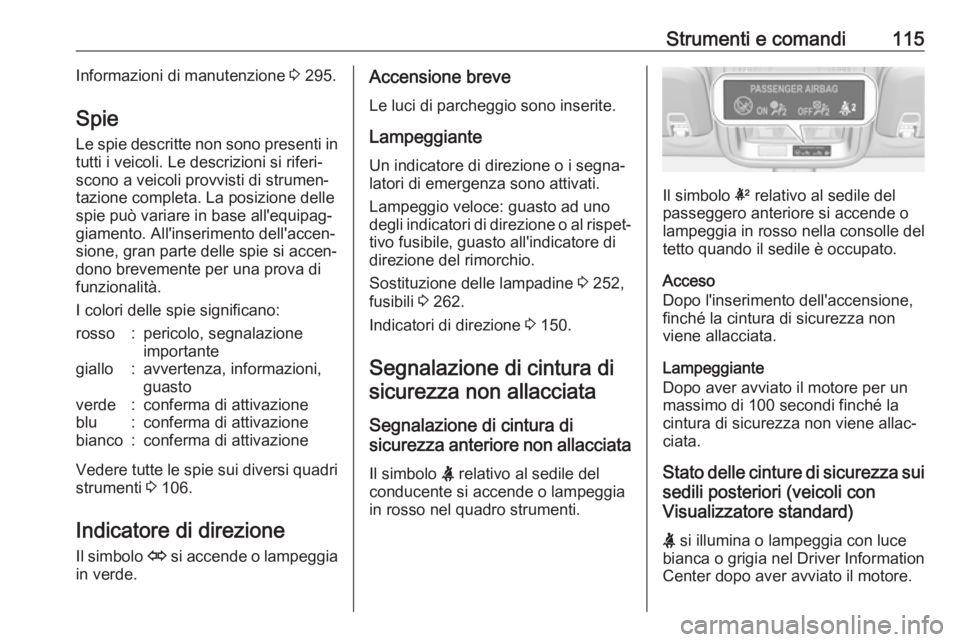

Strumenti e comandi115Informazioni di manutenzione 3 295.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 106.
Indicatore di direzione Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 252,
fusibili 3 262.
Indicatori di direzione 3 150.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia
in rosso nel quadro strumenti.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle del
tetto quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cintura di sicurezza non viene allac‐
ciata.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con
Visualizzatore standard)
X si illumina o lampeggia con luce
bianca o grigia nel Driver Information
Center dopo aver avviato il motore.

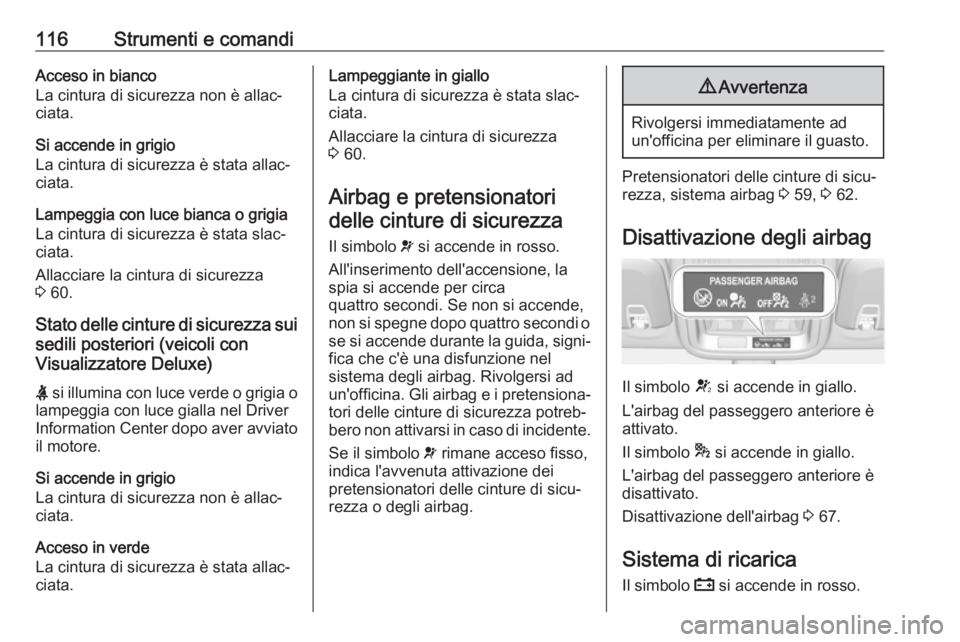

116Strumenti e comandiAcceso in bianco
La cintura di sicurezza non è allac‐
ciata.
Si accende in grigio
La cintura di sicurezza è stata allac‐
ciata.
Lampeggia con luce bianca o grigia La cintura di sicurezza è stata slac‐
ciata.
Allacciare la cintura di sicurezza
3 60.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con
Visualizzatore Deluxe)
X si illumina con luce verde o grigia o
lampeggia con luce gialla nel Driver
Information Center dopo aver avviato il motore.
Si accende in grigio
La cintura di sicurezza non è allac‐
ciata.
Acceso in verde
La cintura di sicurezza è stata allac‐
ciata.Lampeggiante in giallo
La cintura di sicurezza è stata slac‐
ciata.
Allacciare la cintura di sicurezza
3 60.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi. Se non si accende, non si spegne dopo quattro secondi o
se si accende durante la guida, signi‐
fica che c'è una disfunzione nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 59, 3 62.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 67.
Sistema di ricarica Il simbolo p si accende in rosso.

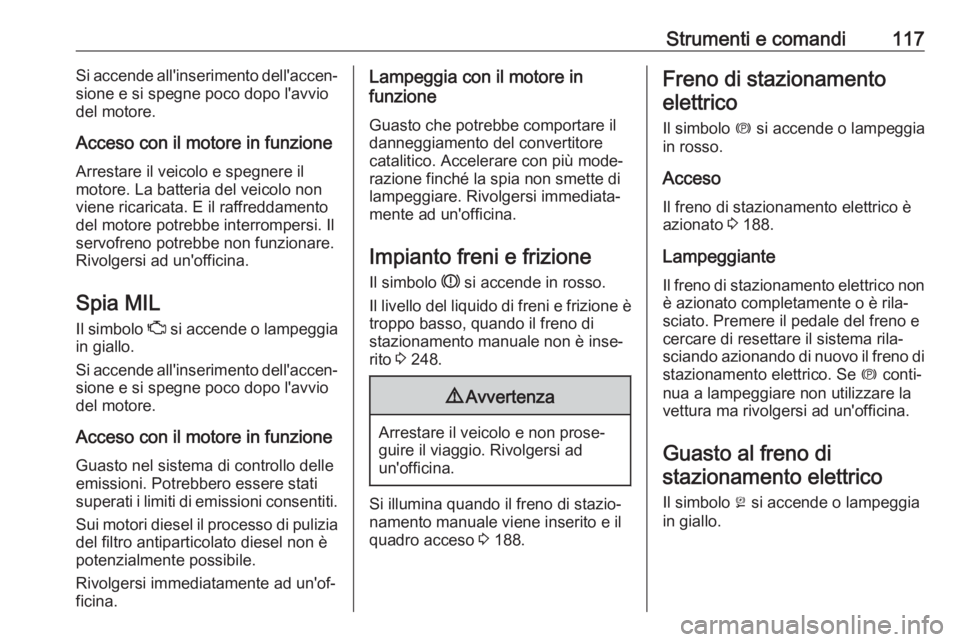

Strumenti e comandi117Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Sui motori diesel il processo di pulizia del filtro antiparticolato diesel non è
potenzialmente possibile.
Rivolgersi immediatamente ad un'of‐
ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 248.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 188.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 188.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Premere il pedale del freno e
cercare di resettare il sistema rila‐
sciando azionando di nuovo il freno di stazionamento elettrico. Se m conti‐
nua a lampeggiare non utilizzare la
vettura ma rivolgersi ad un'officina.
Guasto al freno distazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.

118Strumenti e comandiAccesoIl freno di stazionamento elettricofunziona con prestazioni ridotte
3 188.
Lampeggiante Il freno di stazionamento elettrico è in
modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 188.
Cambio marcia Viene indicato R oppure S con il
numero di una marcia superiore o
inferiore quando è consigliato il
passaggio a una marcia superiore o
inferiore per risparmiare carburante.
Distanza anteriore
E indica l'impostazione della
distanza di sicurezza del relativo
sensore di allarme collisione ante‐
riore utilizzando delle barre.
Allarme collisione anteriore 3 206.
Ausilio al mantenimento di corsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Acceso in giallo
Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐
zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo Il sistema riconosce che la corsia è
stata abbondantemente superata.
Ausilio al mantenimento di corsia
3 229
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
