OPEL ASTRA K 2018 Manuel d'utilisation (in French)

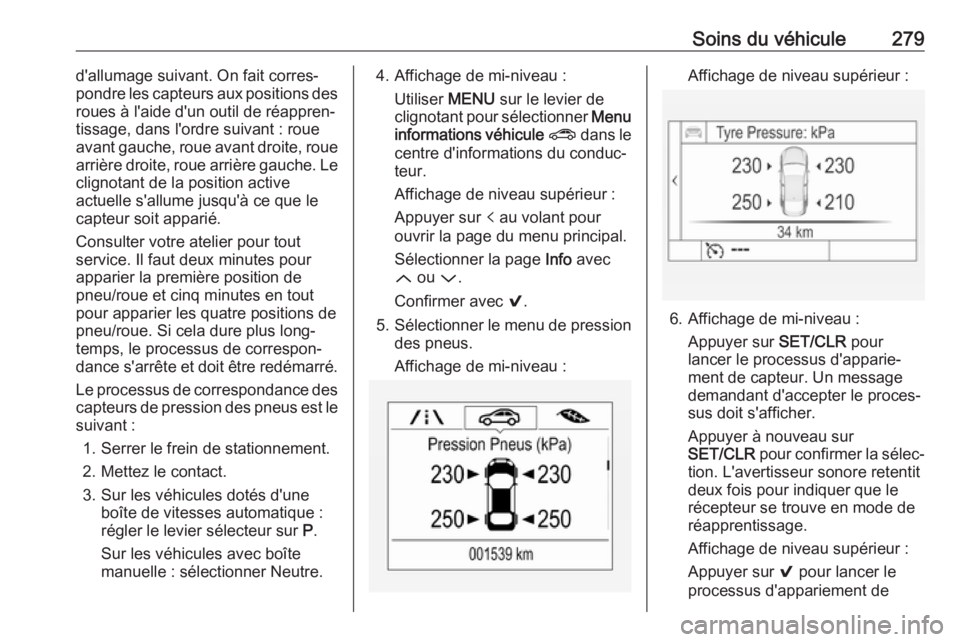

Soins du véhicule279d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Le clignotant de la position active
actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter votre atelier pour tout
service. Il faut deux minutes pour apparier la première position de
pneu/roue et cinq minutes en tout
pour apparier les quatre positions de
pneu/roue. Si cela dure plus long‐
temps, le processus de correspon‐
dance s'arrête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte manuelle : sélectionner Neutre.4. Affichage de mi-niveau :
Utiliser MENU sur le levier de
clignotant pour sélectionner Menu
informations véhicule ? dans le
centre d'informations du conduc‐
teur.
Affichage de niveau supérieur : Appuyer sur p au volant pour
ouvrir la page du menu principal.
Sélectionner la page Info avec
Q ou P.
Confirmer avec 9.
5. Sélectionner le menu de pression
des pneus.
Affichage de mi-niveau :Affichage de niveau supérieur :
6. Affichage de mi-niveau : Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐ sus doit s'afficher.
Appuyer à nouveau sur
SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
Affichage de niveau supérieur :
Appuyer sur 9 pour lancer le
processus d'appariement de

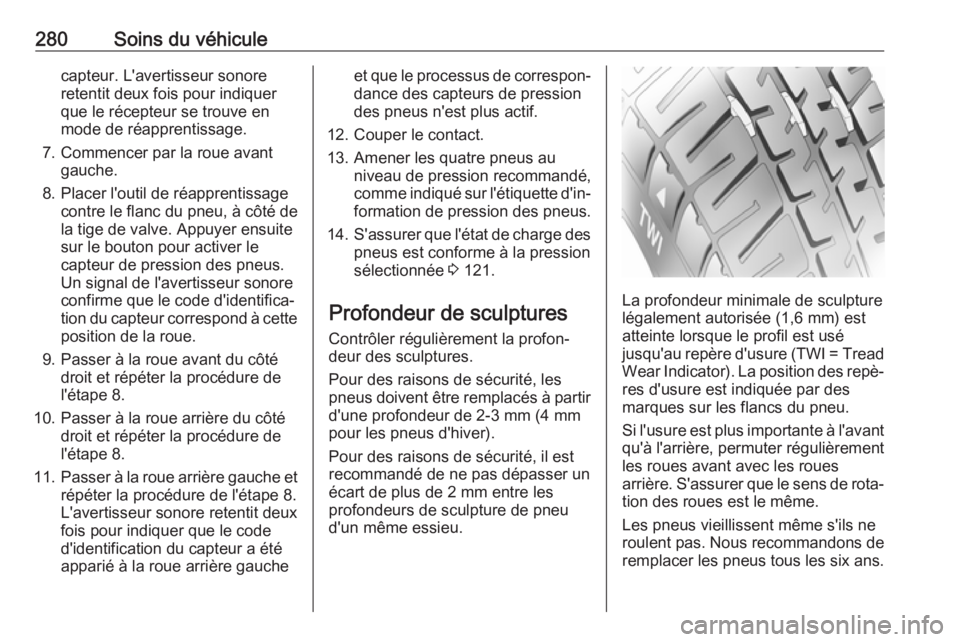

280Soins du véhiculecapteur. L'avertisseur sonore
retentit deux fois pour indiquer
que le récepteur se trouve en
mode de réapprentissage.
7. Commencer par la roue avant gauche.
8. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore
confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
9. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 8.
10. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 8.
11. Passer à la roue arrière gauche et
répéter la procédure de l'étape 8.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gaucheet que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
12. Couper le contact.
13. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation de pression des pneus.
14. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 121.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐
res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement
les roues avant avec les roues
arrière. S'assurer que le sens de rota‐
tion des roues est le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.

Soins du véhicule281Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage
nominale et procéder à d'autres modi‐
fications du véhicule.
Après la conversion à une taille diffé‐
rente de pneu, l'étiquette des pres‐
sions de pneu doit être remplacée et
le système de détection de dégon‐
flage des pneus doit être réinitialisé.
3 2759 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.

282Soins du véhicule9Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige sont autorisées
sur les pneus de taille 195/65 R15,
205/55 R16 et 215/55 R16.
Roue de dépannage temporaire
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de
roulement du pneu peuvent être répa‐
rés avec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.
9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Sur la berline 5 portes, le kit de répa‐
ration des pneus se trouve sur le côté
droit du coffre, derrière un cache.
Sur le Sports Tourer, le kit de répara‐ tion des pneus se trouve dans une
valise sur le côté droit du coffre
derrière un couvercle. La valise est
maintenue par une sangle.
1. Retirer la bouteille de produit d'étanchéité.
2. Introduire le pouce dans l'ouver‐ ture et retirer le compresseur.

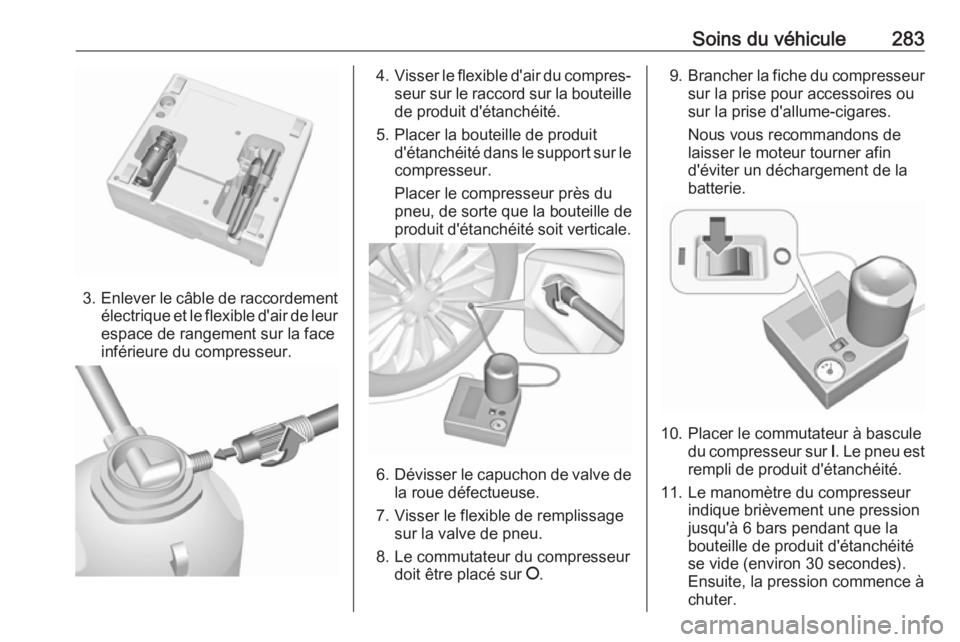

Soins du véhicule283
3.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.

284Soins du véhicule12. Le produit d'étanchéité a étécomplètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
13. La pression des pneus prescrite devrait être atteinte dans les dix
minutes.
Pression de gonflage 3 315.
Quand la pression correcte est
atteinte, éteindre le compresseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix
minutes, démonter le kit de répa‐
ration de pneus. Avancer ou recu‐
ler le véhicule d'un tour de roue.
Brancher à nouveau le kit de répa‐
ration des pneus et poursuivre la
procédure de remplissage
pendant dix minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.
Évacuer la pression excédentaire à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de dix minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger
le kit de réparation des pneus
dans le coffre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix minu‐
tes), s'arrêter et contrôler la pres‐
sion des pneus. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,

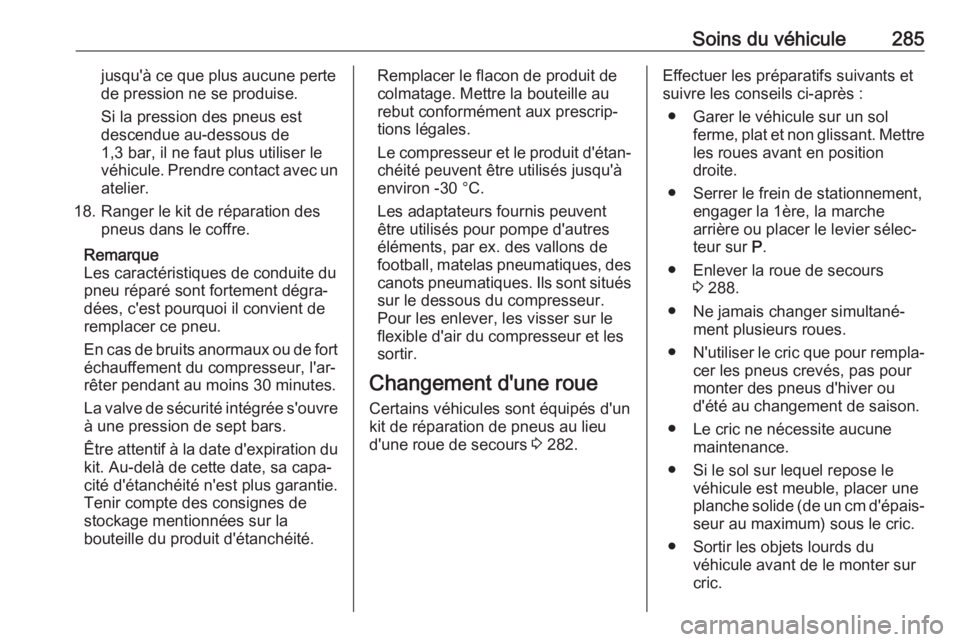

Soins du véhicule285jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le véhicule. Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.Remplacer le flacon de produit de
colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des
canots pneumatiques. Ils sont situés sur le dessous du compresseur.
Pour les enlever, les visser sur le
flexible d'air du compresseur et les
sortir.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 282.Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Enlever la roue de secours 3 288.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol sur lequel repose le véhicule est meuble, placer une
planche solide (de un cm d'épais‐
seur au maximum) sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.

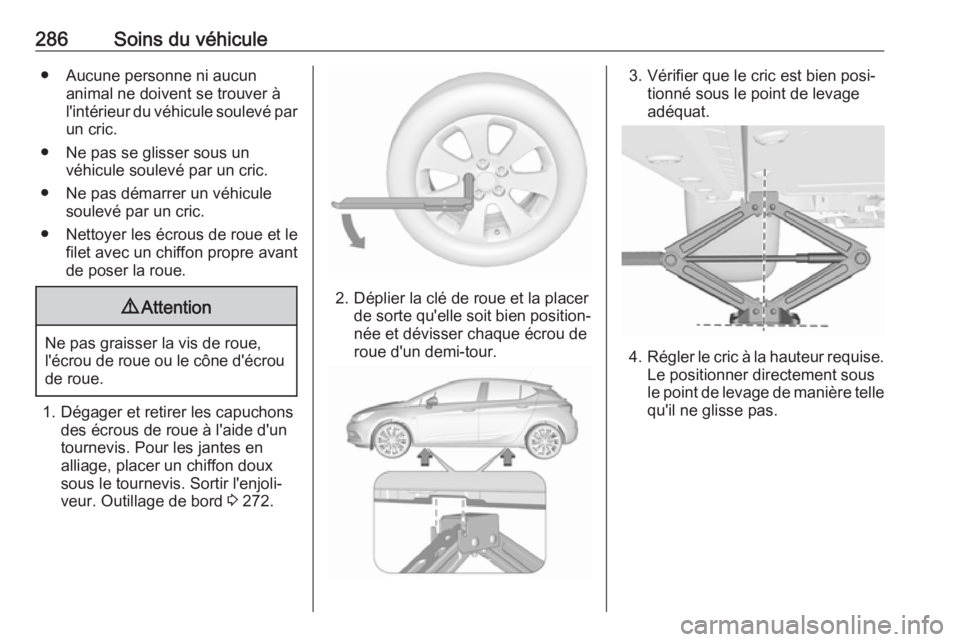

286Soins du véhicule● Aucune personne ni aucunanimal ne doivent se trouver à
l'intérieur du véhicule soulevé par un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Dégager et retirer les capuchons des écrous de roue à l'aide d'un
tournevis. Pour les jantes en
alliage, placer un chiffon doux
sous le tournevis. Sortir l'enjoli‐
veur. Outillage de bord 3 272.
2. Déplier la clé de roue et la placer
de sorte qu'elle soit bien position‐née et dévisser chaque écrou deroue d'un demi-tour.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.

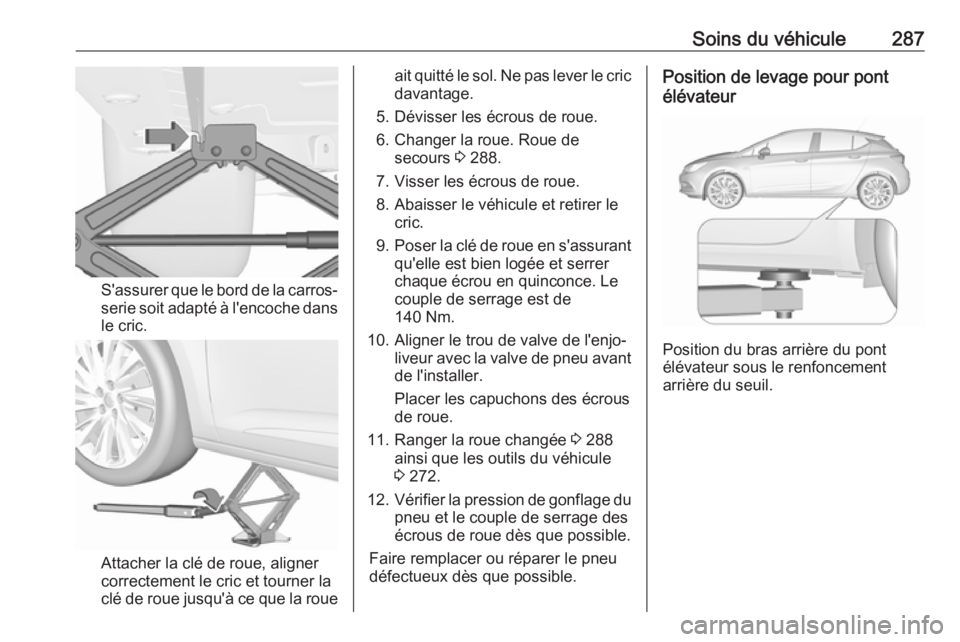

Soins du véhicule287
S'assurer que le bord de la carros‐
serie soit adapté à l'encoche dans le cric.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue
ait quitté le sol. Ne pas lever le cric
davantage.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 288.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9. Poser la clé de roue en s'assurant
qu'elle est bien logée et serrer
chaque écrou en quinconce. Le
couple de serrage est de
140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
11. Ranger la roue changée 3 288
ainsi que les outils du véhicule
3 272.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.Position de levage pour pont
élévateur
Position du bras arrière du pont
élévateur sous le renfoncement
arrière du seuil.

288Soins du véhicule
Position du bras avant du pont éléva‐teur au niveau du soubassement.
Roue de secours En cas de pose d'une roue de secoursdifférente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a une jante en
acier.
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans le
coffre, sous le recouvrement de plan‐
cher.
Pour la retirer :
1. Ouvrir le tapis de sol 3 84.
2. La roue de secours est fixée avec
un écrou papillon. Dévisser
l'écrou pour sortir la roue de
secours.
Une boîte à outils pour le véhicule
se trouve sous la roue de secours.
3. Après avoir changé une roue, si aucune roue n'est placée dans la
niche de la roue de secours, fixer la boîte à outils en vissant l'écrou
papillon le plus possible et fermer le tapis de sol.
4. Après un retour à une roue de très
normal, placé la roue de secours
extérieurs vers le haut dans le
puits et fixer avec l'écrou à ailet‐
tes.
Rangement d'une roue de taille
normale endommagée, modèle
berline 5 portes
La niche de roue de secours n'est pas
conçue pour une autre taille de roue
que la roue de secours. Une roue de
taille normale endommagée doit être
rangée dans le coffre et attachée
grâce à une sangle. Outillage de bord 3 272. Pour fixer la roue :
1. Placer la roue à l'extérieur, contre
une des parois latérales du coffre.
