Säilytys79Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.

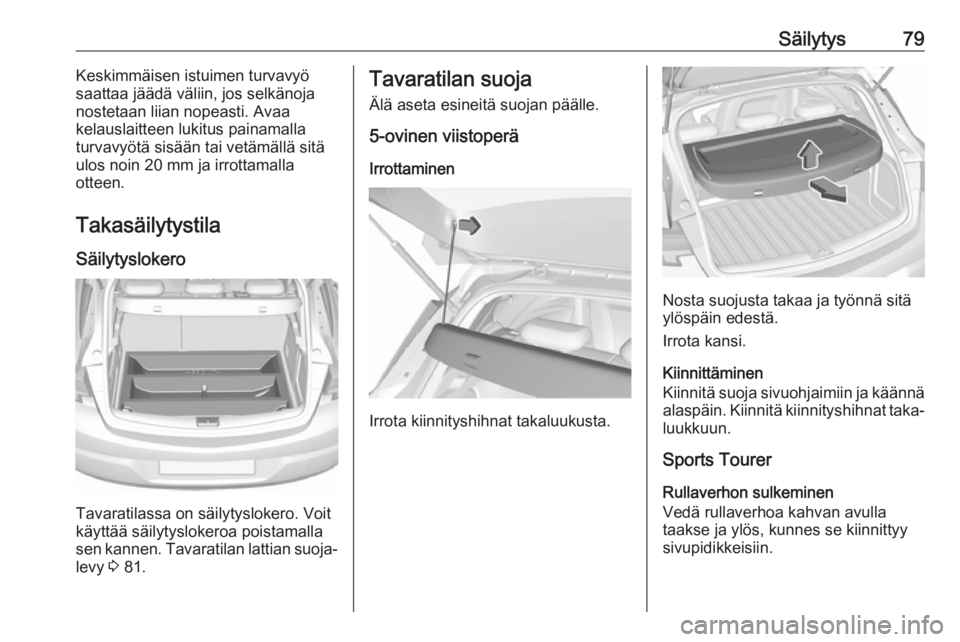

Takasäilytystila
Säilytyslokero
Tavaratilassa on säilytyslokero. Voit
käyttää säilytyslokeroa poistamalla sen kannen. Tavaratilan lattian suoja‐
levy 3 81.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
5-ovinen viistoperä
Irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer
Rullaverhon sulkeminen
Vedä rullaverhoa kahvan avulla
taakse ja ylös, kunnes se kiinnittyy
sivupidikkeisiin.

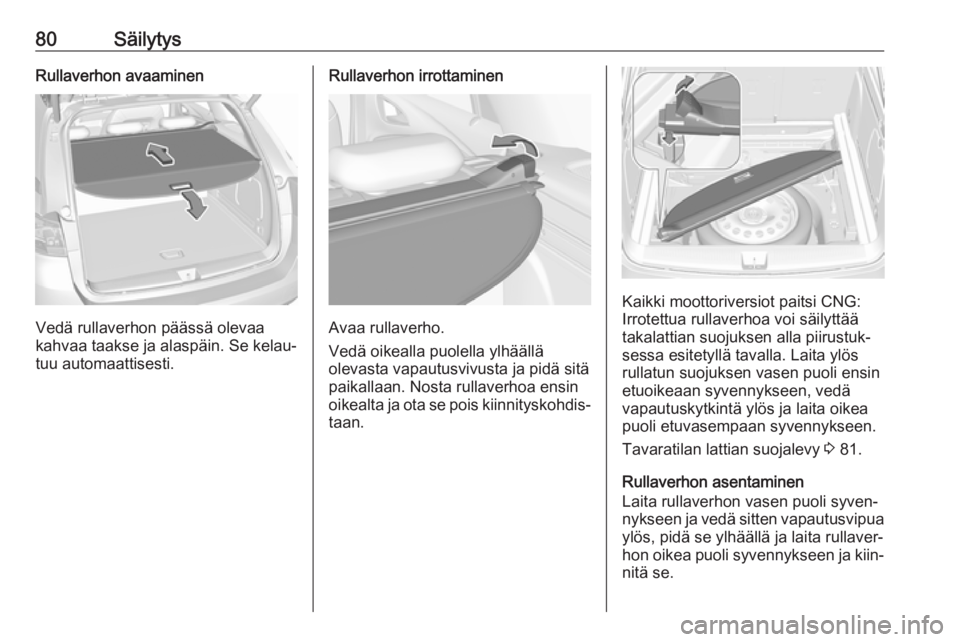

80SäilytysRullaverhon avaaminen
Vedä rullaverhon päässä olevaa
kahvaa taakse ja alaspäin. Se kelau‐ tuu automaattisesti.
Rullaverhon irrottaminen
Avaa rullaverho.
Vedä oikealla puolella ylhäällä
olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta rullaverhoa ensin
oikealta ja ota se pois kiinnityskohdis‐
taan.
Kaikki moottoriversiot paitsi CNG:
Irrotettua rullaverhoa voi säilyttää
takalattian suojuksen alla piirustuk‐
sessa esitetyllä tavalla. Laita ylös
rullatun suojuksen vasen puoli ensin
etuoikeaan syvennykseen, vedä
vapautuskytkintä ylös ja laita oikea
puoli etuvasempaan syvennykseen.
Tavaratilan lattian suojalevy 3 81.
Rullaverhon asentaminen
Laita rullaverhon vasen puoli syven‐
nykseen ja vedä sitten vapautusvipua ylös, pidä se ylhäällä ja laita rullaver‐
hon oikea puoli syvennykseen ja kiin‐
nitä se.

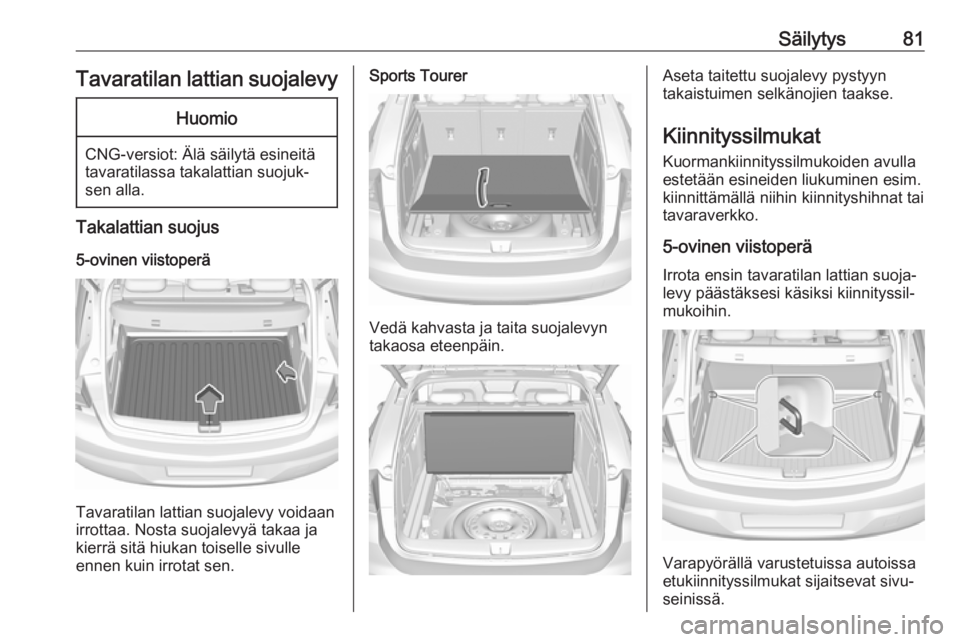

Säilytys81Tavaratilan lattian suojalevyHuomio
CNG-versiot: Älä säilytä esineitä
tavaratilassa takalattian suojuk‐ sen alla.
Takalattian suojus
5-ovinen viistoperä
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta suojalevyä takaa ja
kierrä sitä hiukan toiselle sivulle
ennen kuin irrotat sen.
Sports Tourer
Vedä kahvasta ja taita suojalevyn
takaosa eteenpäin.
Aseta taitettu suojalevy pystyyn
takaistuimen selkänojien taakse.
Kiinnityssilmukat
Kuormankiinnityssilmukoiden avulla
estetään esineiden liukuminen esim.
kiinnittämällä niihin kiinnityshihnat tai
tavaraverkko.
5-ovinen viistoperä Irrota ensin tavaratilan lattian suoja‐
levy päästäksesi käsiksi kiinnityssil‐
mukoihin.
Varapyörällä varustetuissa autoissa
etukiinnityssilmukat sijaitsevat sivu‐
seinissä.

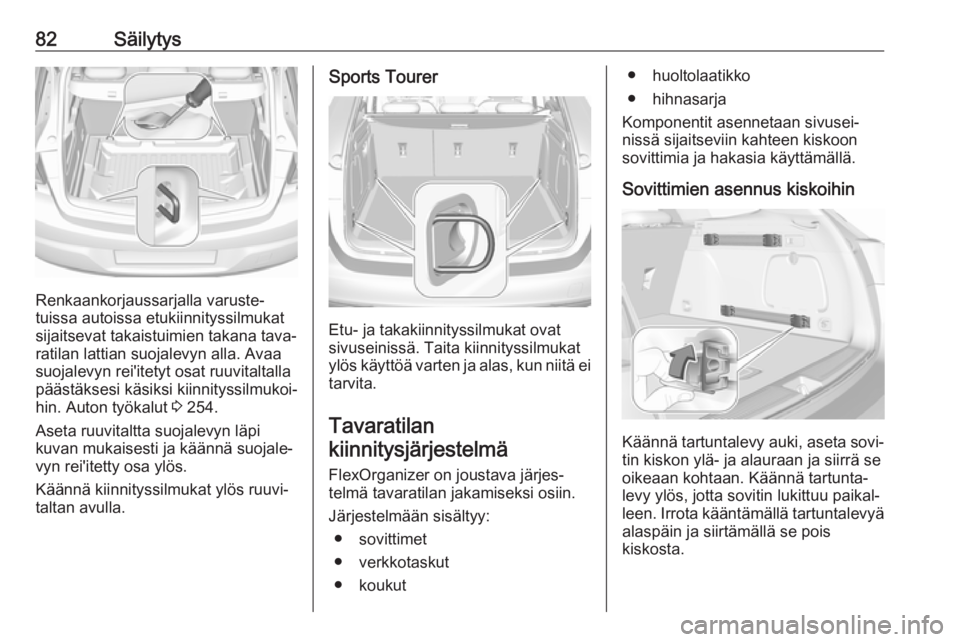

82Säilytys
Renkaankorjaussarjalla varuste‐
tuissa autoissa etukiinnityssilmukat
sijaitsevat takaistuimien takana tava‐
ratilan lattian suojalevyn alla. Avaa
suojalevyn rei'itetyt osat ruuvitaltalla
päästäksesi käsiksi kiinnityssilmukoi‐
hin. Auton työkalut 3 254.
Aseta ruuvitaltta suojalevyn läpi
kuvan mukaisesti ja käännä suojale‐
vyn rei'itetty osa ylös.
Käännä kiinnityssilmukat ylös ruuvi‐
taltan avulla.
Sports Tourer
Etu- ja takakiinnityssilmukat ovat
sivuseinissä. Taita kiinnityssilmukat
ylös käyttöä varten ja alas, kun niitä ei
tarvita.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
● huoltolaatikko
● hihnasarja
Komponentit asennetaan sivusei‐ nissä sijaitseviin kahteen kiskoon
sovittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois
kiskosta.

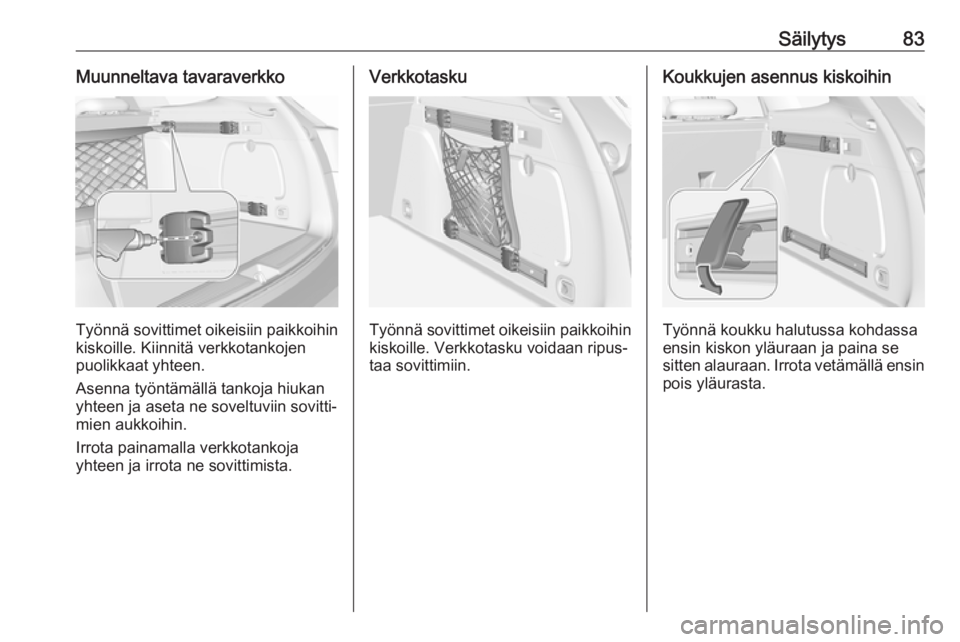

Säilytys83Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Kiinnitä verkkotankojenpuolikkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja
yhteen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se
sitten alauraan. Irrota vetämällä ensin pois yläurasta.

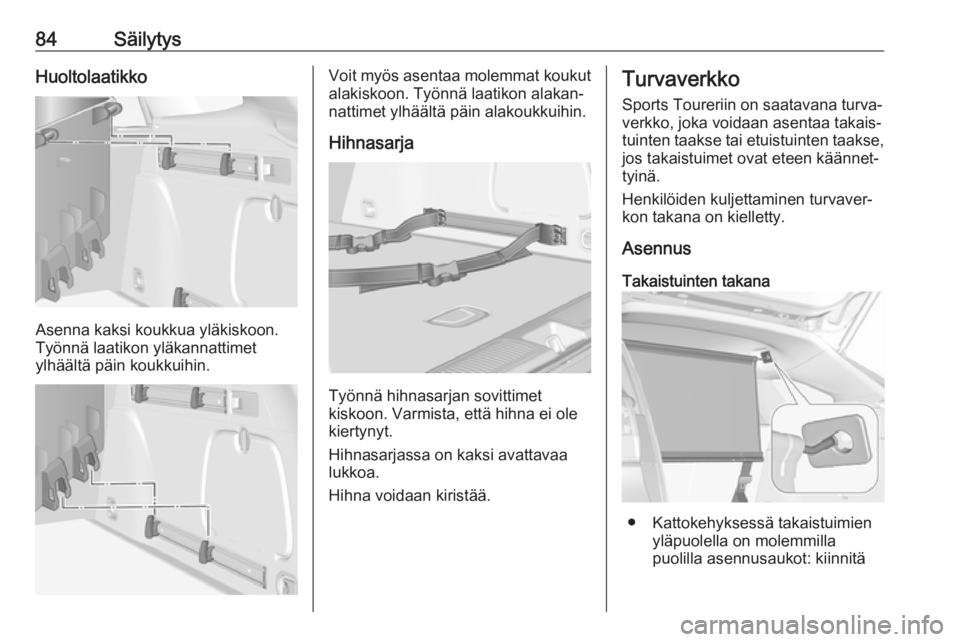

84SäilytysHuoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet
ylhäältä päin koukkuihin.
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet
kiskoon. Varmista, että hihna ei ole
kiertynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko
Sports Toureriin on saatavana turva‐ verkko, joka voidaan asentaa takais‐
tuinten taakse tai etuistuinten taakse,
jos takaistuimet ovat eteen käännet‐
tyinä.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus
Takaistuinten takana
● Kattokehyksessä takaistuimien yläpuolella on molemmilla
puolilla asennusaukot: kiinnitä

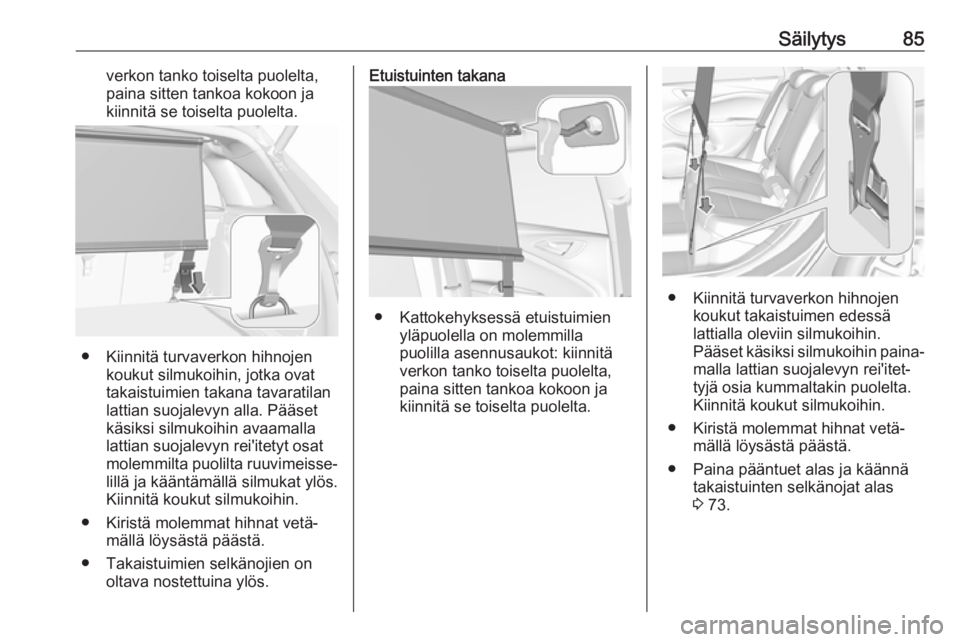

Säilytys85verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut silmukoihin, jotka ovat
takaistuimien takana tavaratilan
lattian suojalevyn alla. Pääset
käsiksi silmukoihin avaamalla
lattian suojalevyn rei'itetyt osat
molemmilta puolilta ruuvimeisse‐
lillä ja kääntämällä silmukat ylös.
Kiinnitä koukut silmukoihin.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Takaistuimien selkänojien on oltava nostettuina ylös.
Etuistuinten takana
● Kattokehyksessä etuistuimien yläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut takaistuimen edessä
lattialla oleviin silmukoihin.
Pääset käsiksi silmukoihin paina‐
malla lattian suojalevyn rei'itet‐
tyjä osia kummaltakin puolelta.
Kiinnitä koukut silmukoihin.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Paina pääntuet alas ja käännä takaistuinten selkänojat alas
3 73.

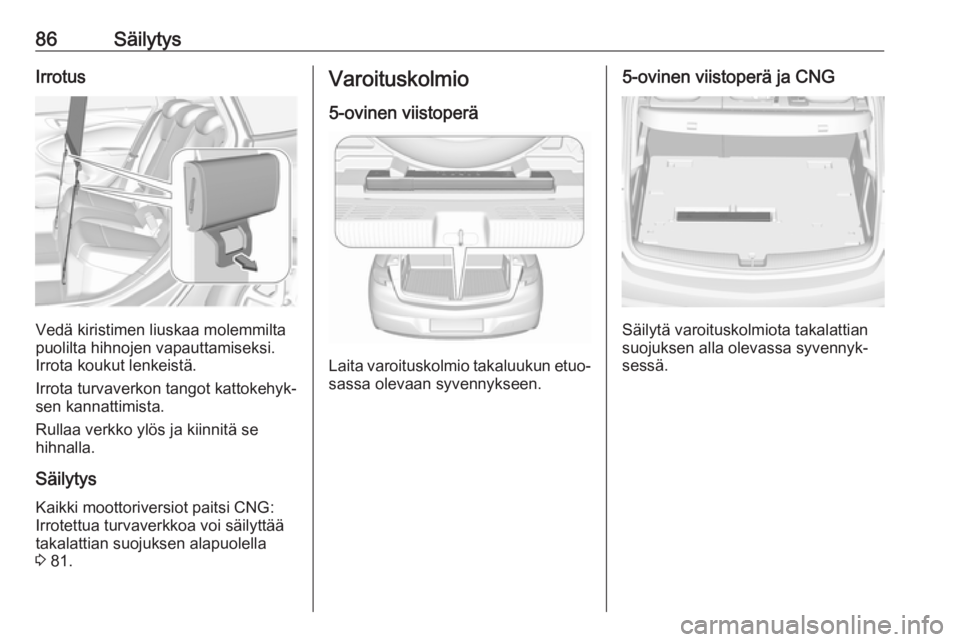

86SäilytysIrrotus
Vedä kiristimen liuskaa molemmilta
puolilta hihnojen vapauttamiseksi. Irrota koukut lenkeistä.
Irrota turvaverkon tangot kattokehyk‐
sen kannattimista.
Rullaa verkko ylös ja kiinnitä se
hihnalla.
Säilytys Kaikki moottoriversiot paitsi CNG:Irrotettua turvaverkkoa voi säilyttää
takalattian suojuksen alapuolella
3 81.
Varoituskolmio
5-ovinen viistoperä
Laita varoituskolmio takaluukun etuo‐
sassa olevaan syvennykseen.
5-ovinen viistoperä ja CNG
Säilytä varoituskolmiota takalattian
suojuksen alla olevassa syvennyk‐
sessä.

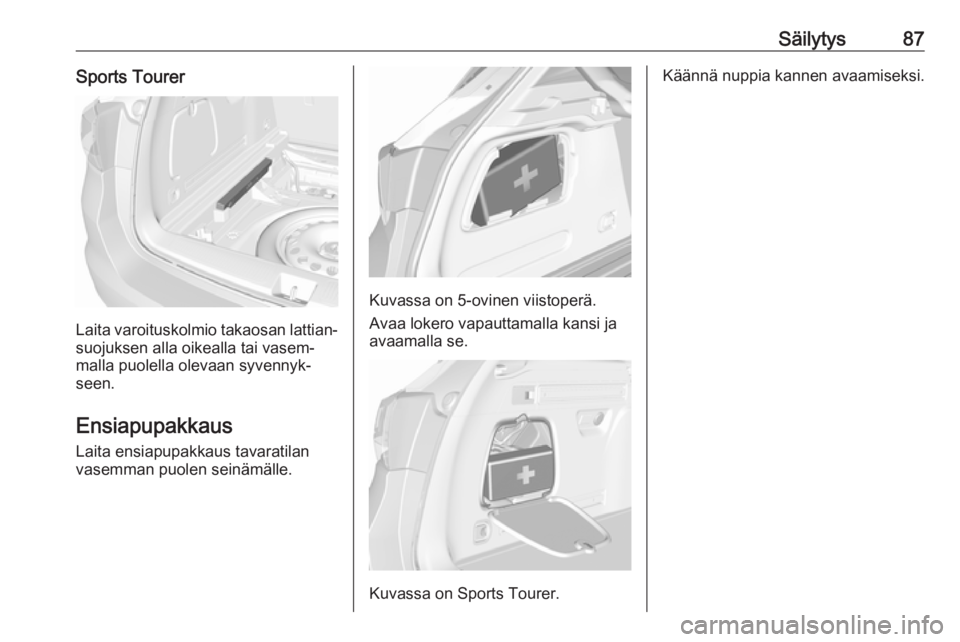

Säilytys87Sports Tourer
Laita varoituskolmio takaosan lattian‐
suojuksen alla oikealla tai vasem‐
malla puolella olevaan syvennyk‐
seen.
Ensiapupakkaus
Laita ensiapupakkaus tavaratilan
vasemman puolen seinämälle.
Kuvassa on 5-ovinen viistoperä.
Avaa lokero vapauttamalla kansi ja
avaamalla se.
Kuvassa on Sports Tourer.
Käännä nuppia kannen avaamiseksi.

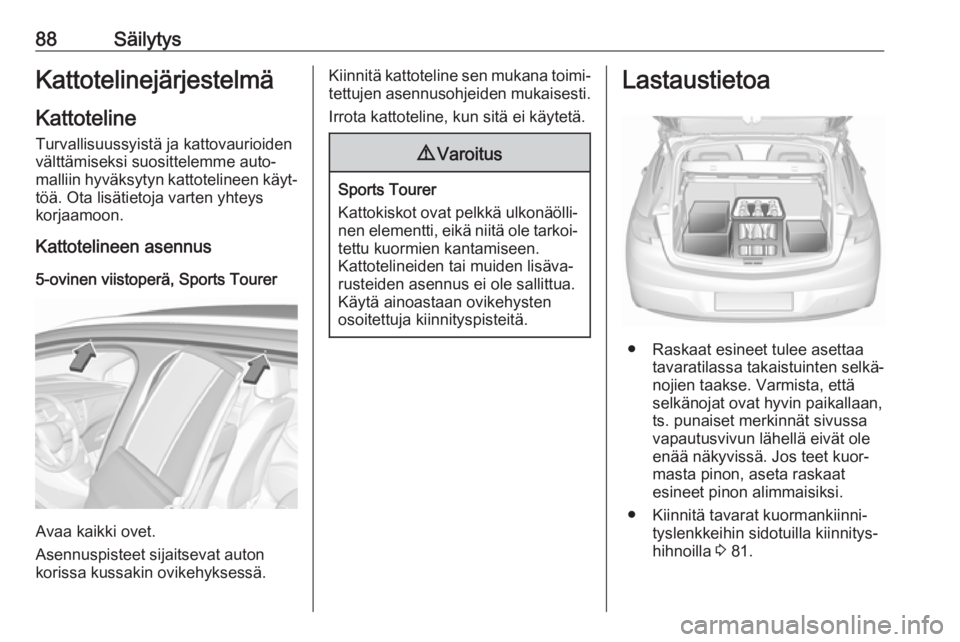

88SäilytysKattotelinejärjestelmäKattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
5-ovinen viistoperä, Sports Tourer
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Kiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.9 Varoitus
Sports Tourer
Kattokiskot ovat pelkkä ulkonäölli‐ nen elementti, eikä niitä ole tarkoi‐ tettu kuormien kantamiseen.
Kattotelineiden tai muiden lisäva‐
rusteiden asennus ei ole sallittua.
Käytä ainoastaan ovikehysten
osoitettuja kiinnityspisteitä.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat hyvin paikallaan,
ts. punaiset merkinnät sivussa
vapautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 81.
