Аккумулятор OPEL ASTRA K 2018 Инструкция по эксплуатации (in Russian)

Уход за автомобилем277В моторном отделении имеются
дополнительные клеммы для пуска
двигателя от внешнего аккумуля‐
тора.
Запуск от дополнительной АКБ
3 317.
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐
вается ее достаточная зарядка.
Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите
зажим с "минусового" контакта аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 170.
Отсоединение аккумуляторной
батареи
Если возникает необходимость
отсоединить аккумуляторную бата‐
рею автомобиля (например, для работ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐ чите аккумуляторную батарею.Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя или
сбоям в ее работе.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 190.

278Уход за автомобилемЗарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 317.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если горючее в баке закончилось,
то из системы дизельного топлива
необходимо удалить воздух. Вклю‐ чите зажигание трижды, по
15 секунд каждый раз. После этого
запустите двигатель максимум на
40 секунд. Повторите эту проце‐
дуру, выждав не менее пяти
секунд. Если двигатель не запу‐
скается, обратитесь за помощью
на станцию техобслуживания.

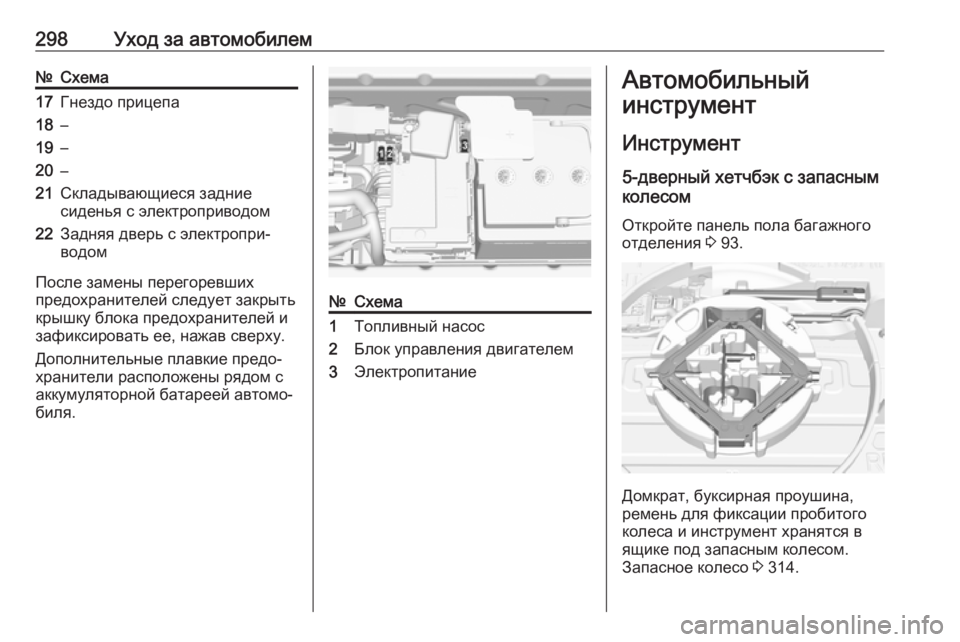

298Уход за автомобилем№Схема17Гнездо прицепа18–19–20–21Складывающиеся задние
сиденья с электроприводом22Задняя дверь с электропри‐
водом
После замены перегоревших
предохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.
№Схема1Топливный насос2Блок управления двигателем3ЭлектропитаниеАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного
отделения 3 93.
Домкрат, буксирная проушина,
ремень для фиксации пробитого
колеса и инструмент хранятся в
ящике под запасным колесом.
Запасное колесо 3 314.

Уход за автомобилем317Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты проходите
медленно. Не пользуйтесь таким
колесом длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное колесо вперед, а демонтированное
полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 308.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например,
стрелка) на боковине шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐ ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Аккумуляторная батарея распола‐
гается в багажном отделении и
закрыта крышкой. В моторном
отделении имеются дополнитель‐
ные клеммы для пуска двигателя
от внешнего аккумулятора.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате

318Уход за автомобилемвзрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого
пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей автомобиля, наде‐
вайте защитные очки и одежду.
● Используйте вспомогательную аккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов
другого провода.● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
● Снимите защитную крышку положительного полюсного
вывода АКБ в моторном отсеке на вашем автомобиле и на
автомобиле, от которого будет
производиться пуск.

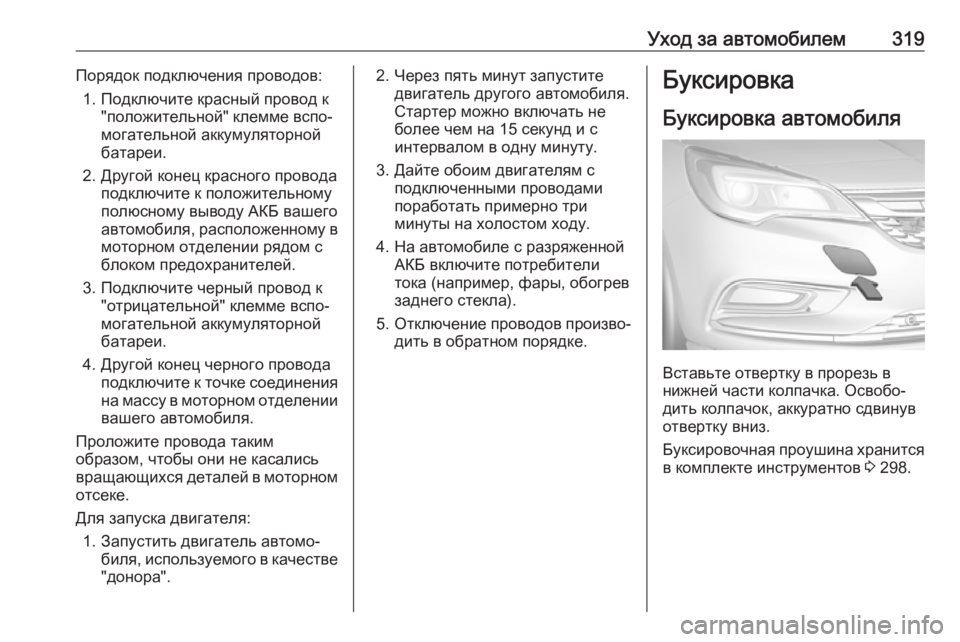

Уход за автомобилем319Порядок подключения проводов:1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к положительному
полюсному выводу АКБ вашего
автомобиля, расположенному в моторном отделении рядом с
блоком предохранителей.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите к точке соединенияна массу в моторном отделениивашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".2. Через пять минут запустите двигатель другого автомобиля.Стартер можно включать не
более чем на 15 секунд и с
интервалом в одну минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно три
минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в
нижней части колпачка. Освобо‐
дить колпачок, аккуратно сдвинув
отвертку вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 298.

360Предметный
указательА Аварийная световая сигнализация ........................ 164
Автоматизированная механическая коробка
передач .................................. 204
Автоматическая коробка передач ................................. 199
Автоматическое включение режима предотвращения
бликов ..................................... 47
Автоматическое запирание ....... 32
Автоматическое переключение дальнего
света ....................................... 131
Автоматическое управление освещением .......................... 158
Автомобильный инструмент ....298
Адаптивный круиз-контроль ...
........................................ 131, 219
Аккумуляторная батарея автомобиля ........................... 276
Аксессуары и модернизация автомобиля ........................... 271
Активное экстренное торможение............................ 233
Антиблокировочная тормозная система ...............207Антиблокировочная
тормозная система (ABS) ....128
Ароматизатор воздуха .............113
Б Багажная сетка .......................... 97
Багажник на крыше ..................100
Багажное отделение ............ 34, 84
Блокировка замков от детей .....34
Блок предохранителей в багажном отделении ............296
Блок предохранителей в моторном отсеке ................... 292
Блок предохранителей в приборной панели ................294
Боковые указатели поворота ..289
Боковые фонари .......................157
Буксировка ........................ 264, 319
Буксировка автомобиля ..........319
Буксировка другого автомобиля ........................... 321
Буксировка прицепа ................. 264
В Введение ...................................... 3
Вентиляционные отверстия .....181
Вентиляция ......................... 62, 171
Весовые характеристики автомобиля ........................... 339
Ветровое стекло .........................47

361Вещевое отделение вподлокотнике .......................... 84
Вещевые ящики .......................... 82
Включение освещения при выходе из автомобиля .........169
Включение освещения при посадке в автомобиль ..........168
Внешний вид ............................. 322
Внутренние зеркала ...................46
Воздухозаборник .....................182
Выполнение работ ...................272
Г
Галогенные фары ....................279
Глубина протектора .................307
Груз на крыше ........................... 101
Д Давление в шинах ............ 300, 343
Давление моторного масла ....129
Дальний свет ....................130, 158
Данные автомобиля .................332
Двери ........................................... 34
Декларация соответствия ........347
Дисплей коробки передач 199, 204
Дисплей технического обслуживания .......................123
Дисплей Midlevel .......................132
Дисплей Uplevel ........................132
Дистанция следования .............128
Домкрат ..................................... 298Дополнительный отопитель .....180
Дорожная аптечка ......................99
Ж
Жидкости тормозной системы и сцепления ........................... 328
Жидкость омывателя ............... 275
З Задние сиденья........................... 63
Задние фонари ........................282
Задний противотуманный фонарь .......................... 131, 166
Задний ящик для хранения вещей ....................................... 91
Замена ламп ............................ 279
Замена щеток стеклоочистителя .................279
Запасное колесо ......................314
Запись данных автомобиля и конфиденциальность ............357
Запотевание стекол фар .........166
Заправка ................................... 260
Заправочные емкости .............342
Запуск двигателя .....................188
Запуск и эксплуатация.............. 185
Запуск от дополнительной АКБ ........................................ 317
Зарегистрированные товарные знаки ......................356
Защита автомобиля.................... 41Защита от разряда аккумуляторной батареи ...... 170
Защитные ремни безопасности. 64
Звуковой сигнал .................14, 106
Зимние шины ........................... 300
Знак аварийной остановки ........98
И Идентификатор двигателя .......331
Идентификационный номер автомобиля ........................... 330
Изменение размера шин и колес ...................................... 307
Иммобилайзер ...................44, 130
Индикатор расстояния до препятствия ........................... 232
Индикатор температуры охлаждающей жидкости
двигателя .............................. 122
Индикаторы ....................... 119, 124
Инструмент ............................... 298
Информационные дисплеи ......132
Информационные сообщения 142
Информационный дисплей ......139
Информационный центр водителя ................................ 132
К
Как пользоваться настоящим Руководством ............................ 3
Камера заднего вида ...............248

362Капот ......................................... 273
Каталитический нейтрализатор ......................198
Климат-контроль ........................16
Ключи .......................................... 22
Ключи, замки ............................... 22
Ключ, сохраненные установки ...26
Кнопка питания ......................... 186
Колеса и шины .........................300
Колпаки колес .......................... 307
Комбинация приборов .............115
Комплект для ремонта шин .....308
Кондиционер ............................ 172
Контрольные лампы .................119
Коробка передач ........................17
Краткое описание приборной панели ..................................... 10
Крепежные проушины ...............94
Круиз-контроль ................. 131, 214
Крыша .......................................... 50
Крышка багажного отделения ..91
Крышка заднего напольного отсека ...................................... 93
М
Максимальная скорость ...........300
Масло, моторное............... 328, 332
Массаж......................................... 63
Места для установки детских кресел безопасности ..............78Места для хранения ...................82
Места для хранения вещей .......82
Механическая коробка передач ................................. 203
Механические зеркала заднего вида ........................... 46
Механические стеклоподъемники ..................47
Моторное масло ....... 273, 328, 332
Н Надувные подушки безопасности и натяжители
ремней безопасности ...........126
Наклейка с предупреждением о наличии подушки
безопасности ........................... 67
Напоминание о ремне безопасности ........................ 125
Напряжение аккумуляторной батареи ................................. 143
Наружная температура ...........109
Наружное освещение 12, 130, 157
Наружные зеркала ......................45
Начало движения ....................... 18
Неисправности .........................202
Неисправность .........................207
Неисправность электрического стояночного
тормоза .................................. 127Неподвижные
вентиляционные отверстия . 181
Низкий уровень топлива .........130
Нормальная работа кондиционера ....................... 182
О
Обивка ....................................... 324
Обкатка нового автомобиля ...185
Обнаружено движущееся впереди транспортное
средство ................................. 131
Обновление программного обеспечения .......................... 355
Обогрев заднего стекла ............49
Обогрев сидений Подогрев задних сидений .......63
Подогрев передних сидений ..61
Обозначение шин ....................300
Обслуживание ..................182, 326
Общие сведения ......................264
Ограничитель скорости ....132, 217
Одометр .................................... 119
Окна ............................................. 47
Омыватели и стеклоочистители 14
Опасность, Предупреждение и Внимание ............................... 4
Органы управления ..................104
Органы управления на рулевом колесе ....................104
