OPEL ASTRA K 2018 Инструкция по эксплуатации (in Russian)

Сиденья, системы защиты79Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Весовая категорияРазмерКрепление
На переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГруппа 0+: до 13 кгEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XГруппа I: от 9 до 18 кгDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГруппа II:
от 15 до 25 кгXXIL 3,4XГруппа III:
от 22 до 36 кгXXIL 3,4X

80Сиденья, системы защитыIL:допускается при использовании детских удерживающих устройств ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐
щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐
нии движения автомобиля, универсальной категории, предназначенные для применения для данного
весового классаX:для этой весовой категории использование детских удерживающих устройств ISOFIX не допускается1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклонспинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством,
вперед, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кг

Сиденья, системы защиты81E - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство длямаленьких детей в весовой категории до 13 кгF- ISO/L1:обращенное влево детское удерживающее устройство (переносная люлька)G - ISO/L2:обращенное вправо детское удерживающее устройство (переносная люлька)
Допустимые варианты крепления детских удерживающих устройств с системой i-Size с помощью
кронштейнов ISOFIX
На переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаДетские удерживающие
устройства с системой i-SizeXXi - UXi - U:допускается при использовании устанавливаемого лицом по ходу или против движения детского удержи‐
вающего устройства i-Size универсального типаX:детские удерживающие устройства i-Size универсального типа не могут устанавливаться на это сиденье

82Места для храненияМеста дляхраненияВещевые ящики .........................82
Места для хранения ................82
Перчаточный ящик ..................82
Подстаканники ......................... 83
Передний ящик для хранения вещей ...................................... 83
Вещевое отделение в подлокотнике .......................... 84
Багажное отделение ..................84
Задний ящик для хранения вещей ...................................... 91
Крышка багажного отделения ................................ 91
Крышка заднего напольного отсека ...................................... 93
Крепежные проушины .............94
Система управления грузом ...94
Багажная сетка ........................97
Знак аварийной остановки ......98
Дорожная аптечка .................... 99
Багажник, устанавливаемый
на крыше ................................... 100
Багажник на крыше ................100Сведения о разрешенных на‐
грузках ....................................... 101Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик

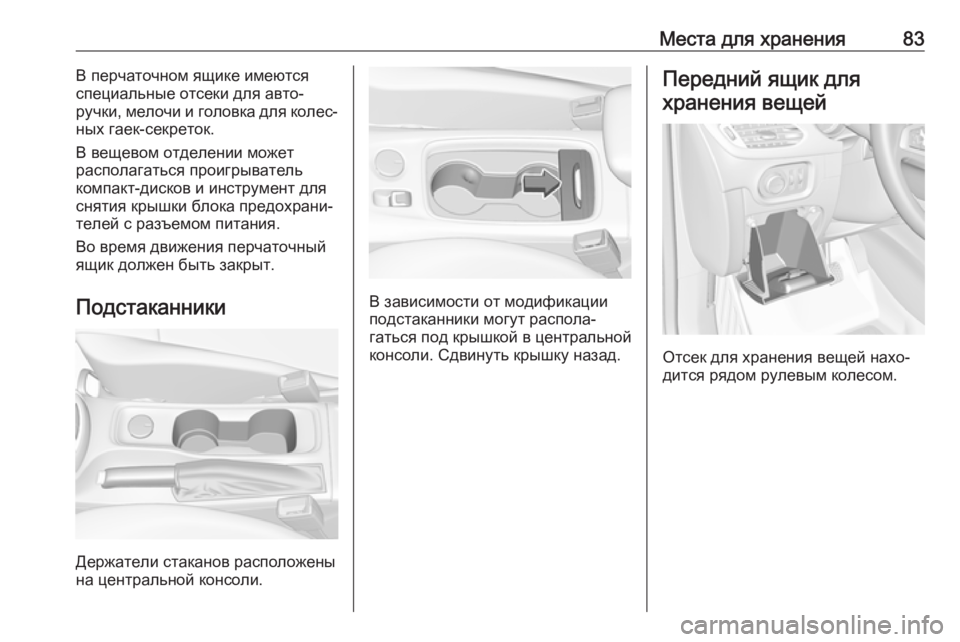

Места для хранения83В перчаточном ящике имеются
специальные отсеки для авто‐
ручки, мелочи и головка для колес‐
ных гаек-секреток.
В вещевом отделении может
располагаться проигрыватель
компакт-дисков и инструмент для
снятия крышки блока предохрани‐
телей с разъемом питания.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.
В зависимости от модификации
подстаканники могут распола‐
гаться под крышкой в центральной
консоли. Сдвинуть крышку назад.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.

84Места для храненияВещевое отделение вподлокотнике
Ящик для хранения вещей под
передним подлокотником
Нажмите кнопку, чтобы откинуть
подлокотник вверх. Подлокотник
должен находиться в крайнем
заднем положении.
Багажное отделение
В зависимости от комплектации,
спинка заднего сиденья может
состоять из двух или трех секций.
Все секции складываются.
Прежде чем складывать спинки
заднего сиденья, выполните
следующие действия, если это
необходимо:
● 5-дверный хетчбэк: снимите крышку багажного отделения
3 91.
● Спортивный универсал: снимите солнцезащитную
шторку 3 91.
● Нажав и удерживая защелку, нажать на подголовники 3 52.
● Снимите задние подголовники,
чтобы спинки полностью легли
на подушки сиденья 3 52.Увеличение объема багажного
отделения (спинка из двух
секций), 5-дверный хетчбэк
● Заправьте ремни безопас‐ ности в боковые скобы, чтобы
защитить их от повреждения.
Складывая спинки сидений,
расположите ремни безопас‐
ности вдоль них.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.

Места для хранения85

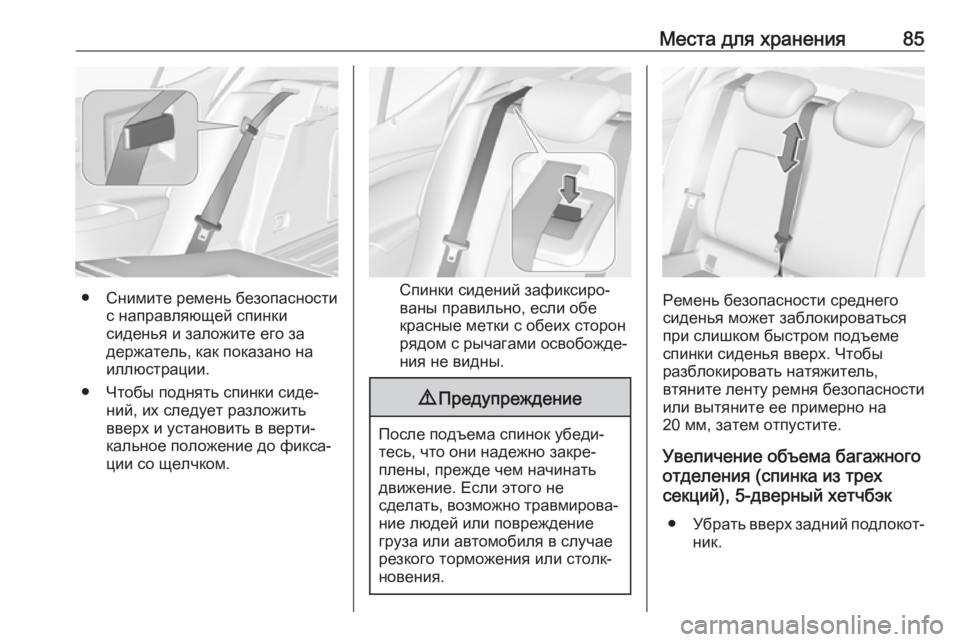

● Снимите ремень безопасностис направляющей спинки
сиденья и заложите его за
держатель, как показано на
иллюстрации.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.Спинки сидений зафиксиро‐
ваны правильно, если обе
красные метки с обеих сторон
рядом с рычагами освобожде‐
ния не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из трех
секций), 5-дверный хетчбэк
● Убрать вверх задний подлокот‐
ник.

86Места для хранения

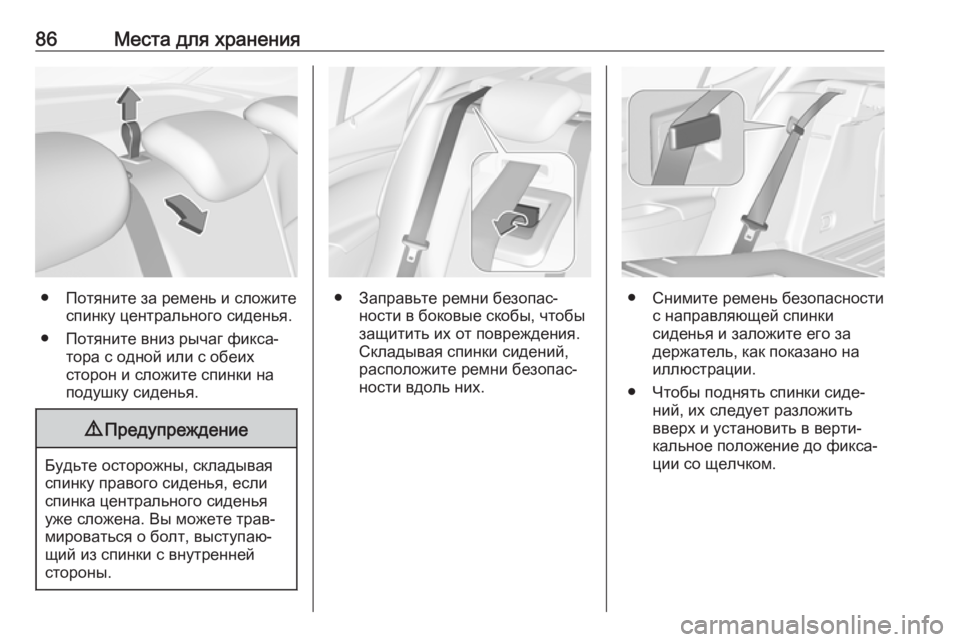

● Потяните за ремень и сложитеспинку центрального сиденья.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
9 Предупреждение
Будьте осторожны, складывая
спинку правого сиденья, если
спинка центрального сиденья
уже сложена. Вы можете трав‐
мироваться о болт, выступаю‐
щий из спинки с внутренней
стороны.
● Заправьте ремни безопас‐ ности в боковые скобы, чтобы
защитить их от повреждения.
Складывая спинки сидений,
расположите ремни безопас‐
ности вдоль них.● Снимите ремень безопасности с направляющей спинки
сиденья и заложите его за
держатель, как показано на
иллюстрации.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.

Места для хранения87

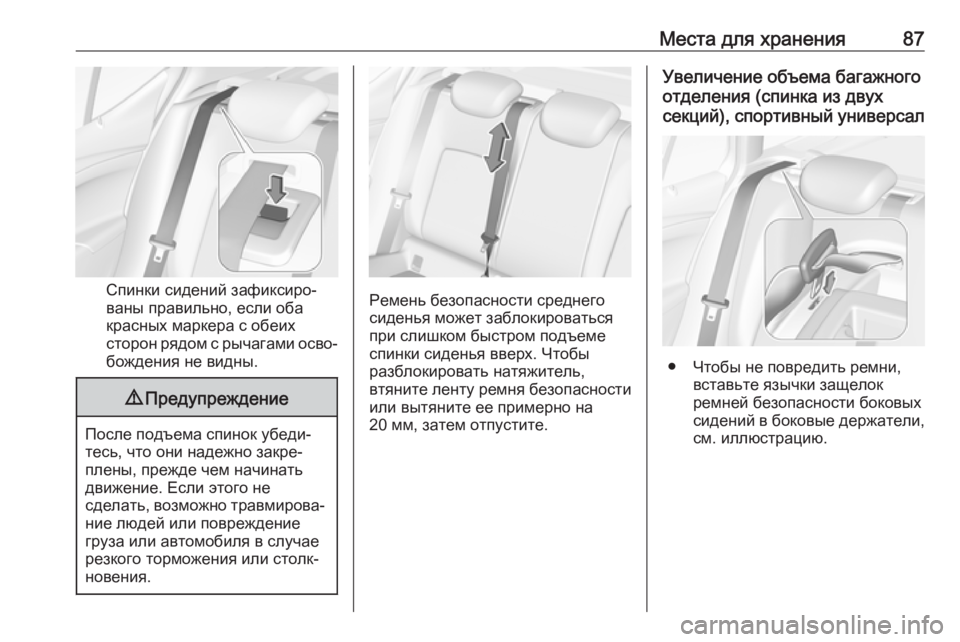

Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐
бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из двух
секций), спортивный универсал
● Чтобы не повредить ремни, вставьте язычки защелок
ремней безопасности боковых
сидений в боковые держатели, см. иллюстрацию.

88Места для хранения

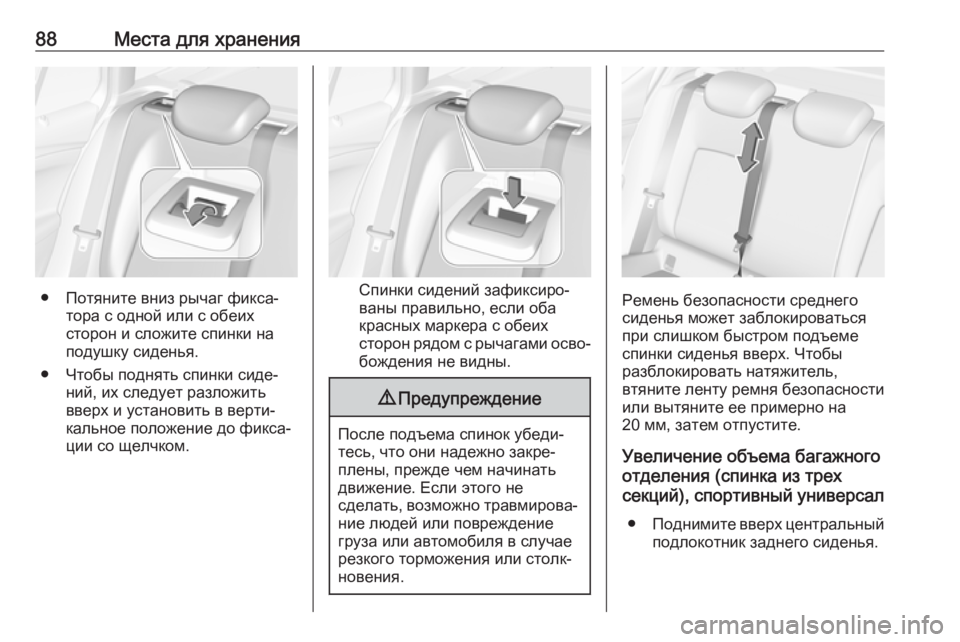

● Потяните вниз рычаг фикса‐тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком.Спинки сидений зафиксиро‐
ваны правильно, если оба
красных маркера с обеих
сторон рядом с рычагами осво‐
бождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из трех
секций), спортивный универсал
● Поднимите вверх центральный
подлокотник заднего сиденья.
