OPEL ASTRA K 2019.5 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2019.5, Model line: ASTRA K, Model: OPEL ASTRA K 2019.5Pages: 349, PDF Size: 9.54 MB
Page 31 of 349

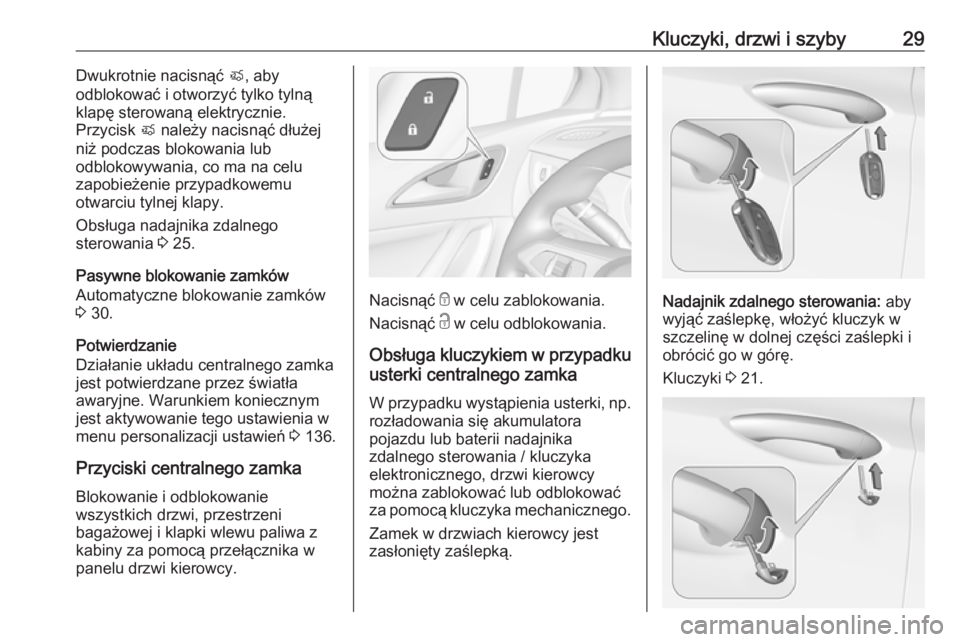

Kluczyki, drzwi i szyby29Dwukrotnie nacisnąć X, aby
odblokować i otworzyć tylko tylną
klapę sterowaną elektrycznie.
Przycisk X należy nacisnąć dłużej
niż podczas blokowania lub
odblokowywania, co ma na celu
zapobieżenie przypadkowemu
otwarciu tylnej klapy.
Obsługa nadajnika zdalnego
sterowania 3 25.
Pasywne blokowanie zamków
Automatyczne blokowanie zamków
3 30.
Potwierdzanie
Działanie układu centralnego zamka jest potwierdzane przez światła
awaryjne. Warunkiem koniecznym
jest aktywowanie tego ustawienia w
menu personalizacji ustawień 3 136.
Przyciski centralnego zamka
Blokowanie i odblokowanie
wszystkich drzwi, przestrzeni
bagażowej i klapki wlewu paliwa z
kabiny za pomocą przełącznika w panelu drzwi kierowcy.
Nacisnąć e w celu zablokowania.
Nacisnąć c w celu odblokowania.
Obsługa kluczykiem w przypadku usterki centralnego zamka
W przypadku wystąpienia usterki, np.
rozładowania się akumulatora
pojazdu lub baterii nadajnika
zdalnego sterowania / kluczyka
elektronicznego, drzwi kierowcy
można zablokować lub odblokować
za pomocą kluczyka mechanicznego.
Zamek w drzwiach kierowcy jest
zasłonięty zaślepką.Nadajnik zdalnego sterowania: aby
wyjąć zaślepkę, włożyć kluczyk w
szczelinę w dolnej części zaślepki i
obrócić go w górę.
Kluczyki 3 21.
Page 32 of 349

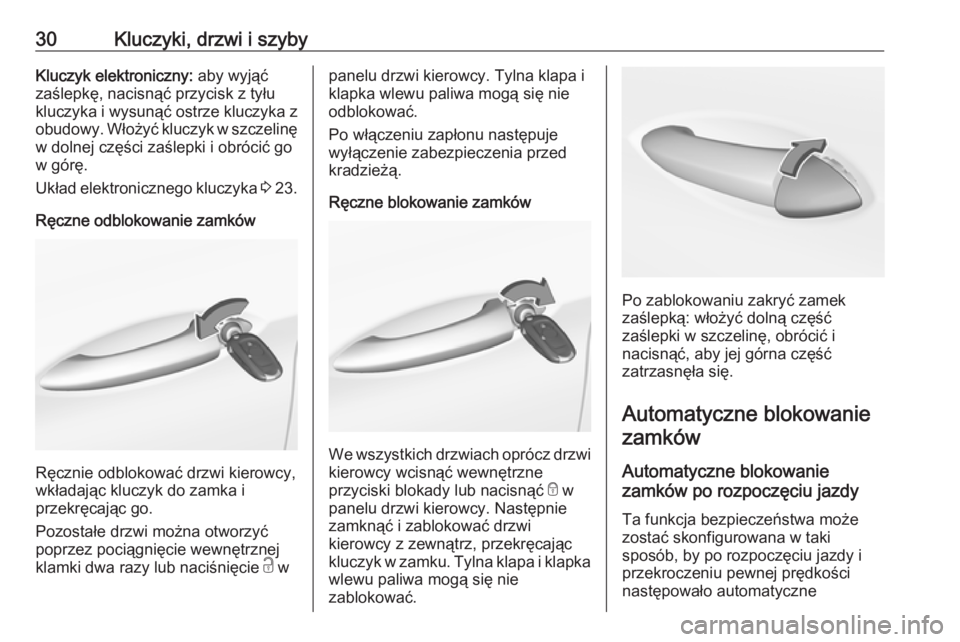

30Kluczyki, drzwi i szybyKluczyk elektroniczny: aby wyjąć
zaślepkę, nacisnąć przycisk z tyłu
kluczyka i wysunąć ostrze kluczyka z
obudowy. Włożyć kluczyk w szczelinę w dolnej części zaślepki i obrócić go
w górę.
Układ elektronicznego kluczyka 3 23.
Ręczne odblokowanie zamków
Ręcznie odblokować drzwi kierowcy,
wkładając kluczyk do zamka i
przekręcając go.
Pozostałe drzwi można otworzyć
poprzez pociągnięcie wewnętrznej
klamki dwa razy lub naciśnięcie c w
panelu drzwi kierowcy. Tylna klapa i
klapka wlewu paliwa mogą się nie
odblokować.
Po włączeniu zapłonu następuje
wyłączenie zabezpieczenia przed
kradzieżą.
Ręczne blokowanie zamków
We wszystkich drzwiach oprócz drzwi
kierowcy wcisnąć wewnętrzne
przyciski blokady lub nacisnąć e w
panelu drzwi kierowcy. Następnie
zamknąć i zablokować drzwi
kierowcy z zewnątrz, przekręcając
kluczyk w zamku. Tylna klapa i klapka wlewu paliwa mogą się nie
zablokować.
Po zablokowaniu zakryć zamek
zaślepką: włożyć dolną część
zaślepki w szczelinę, obrócić i
nacisnąć, aby jej górna część
zatrzasnęła się.
Automatyczne blokowaniezamków
Automatyczne blokowanie
zamków po rozpoczęciu jazdy
Ta funkcja bezpieczeństwa może
zostać skonfigurowana w taki
sposób, by po rozpoczęciu jazdy i
przekroczeniu pewnej prędkości
następowało automatyczne
Page 33 of 349

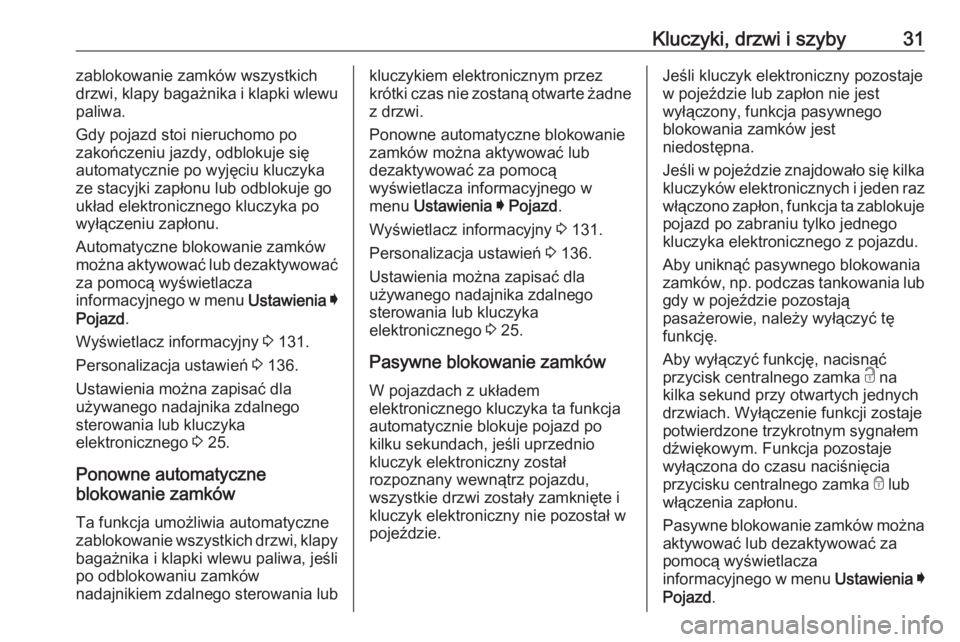

Kluczyki, drzwi i szyby31zablokowanie zamków wszystkich
drzwi, klapy bagażnika i klapki wlewu
paliwa.
Gdy pojazd stoi nieruchomo po
zakończeniu jazdy, odblokuje się
automatycznie po wyjęciu kluczyka
ze stacyjki zapłonu lub odblokuje go
układ elektronicznego kluczyka po wyłączeniu zapłonu.
Automatyczne blokowanie zamków
można aktywować lub dezaktywować
za pomocą wyświetlacza
informacyjnego w menu Ustawienia I
Pojazd .
Wyświetlacz informacyjny 3 131.
Personalizacja ustawień 3 136.
Ustawienia można zapisać dla
używanego nadajnika zdalnego
sterowania lub kluczyka
elektronicznego 3 25.
Ponowne automatyczne
blokowanie zamków
Ta funkcja umożliwia automatyczne
zablokowanie wszystkich drzwi, klapy
bagażnika i klapki wlewu paliwa, jeśli po odblokowaniu zamków
nadajnikiem zdalnego sterowania lubkluczykiem elektronicznym przez
krótki czas nie zostaną otwarte żadne z drzwi.
Ponowne automatyczne blokowanie
zamków można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia I Pojazd .
Wyświetlacz informacyjny 3 131.
Personalizacja ustawień 3 136.
Ustawienia można zapisać dla
używanego nadajnika zdalnego
sterowania lub kluczyka
elektronicznego 3 25.
Pasywne blokowanie zamków
W pojazdach z układem
elektronicznego kluczyka ta funkcja
automatycznie blokuje pojazd po
kilku sekundach, jeśli uprzednio
kluczyk elektroniczny został
rozpoznany wewnątrz pojazdu,
wszystkie drzwi zostały zamknięte i
kluczyk elektroniczny nie pozostał w
pojeździe.Jeśli kluczyk elektroniczny pozostaje w pojeździe lub zapłon nie jest
wyłączony, funkcja pasywnego
blokowania zamków jest
niedostępna.
Jeśli w pojeździe znajdowało się kilka
kluczyków elektronicznych i jeden raz
włączono zapłon, funkcja ta zablokuje pojazd po zabraniu tylko jednego
kluczyka elektronicznego z pojazdu.
Aby uniknąć pasywnego blokowania
zamków, np. podczas tankowania lub
gdy w pojeździe pozostają
pasażerowie, należy wyłączyć tę
funkcję.
Aby wyłączyć funkcję, nacisnąć
przycisk centralnego zamka c na
kilka sekund przy otwartych jednych drzwiach. Wyłączenie funkcji zostaje
potwierdzone trzykrotnym sygnałem
dźwiękowym. Funkcja pozostaje
wyłączona do czasu naciśnięcia
przycisku centralnego zamka e lub
włączenia zapłonu.
Pasywne blokowanie zamków można
aktywować lub dezaktywować za
pomocą wyświetlacza
informacyjnego w menu Ustawienia I
Pojazd .
Page 34 of 349

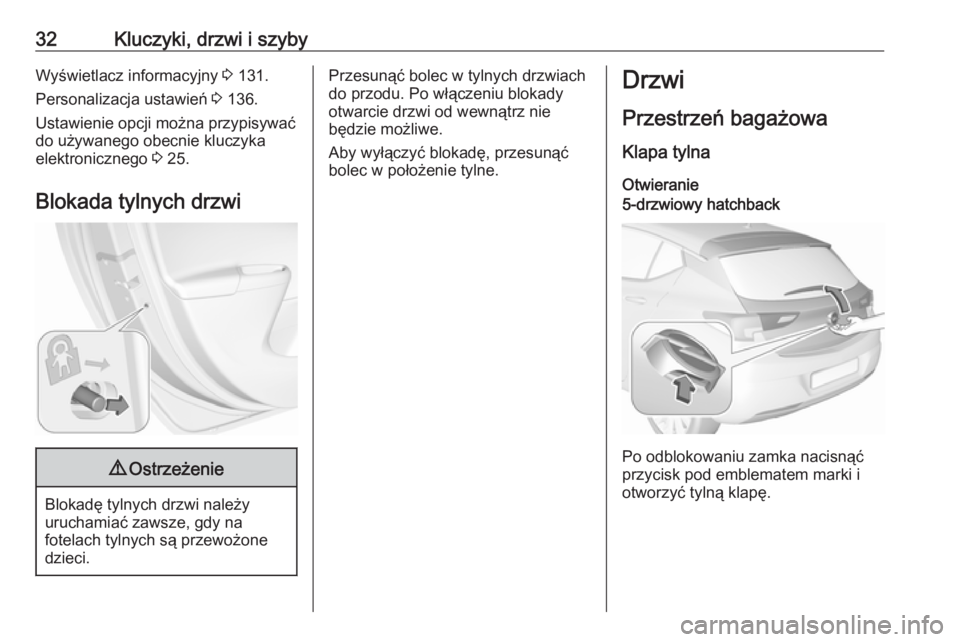

32Kluczyki, drzwi i szybyWyświetlacz informacyjny 3 131.
Personalizacja ustawień 3 136.
Ustawienie opcji można przypisywać
do używanego obecnie kluczyka
elektronicznego 3 25.
Blokada tylnych drzwi9 Ostrzeżenie
Blokadę tylnych drzwi należy
uruchamiać zawsze, gdy na
fotelach tylnych są przewożone
dzieci.
Przesunąć bolec w tylnych drzwiach
do przodu. Po włączeniu blokady
otwarcie drzwi od wewnątrz nie
będzie możliwe.
Aby wyłączyć blokadę, przesunąć
bolec w położenie tylne.Drzwi
Przestrzeń bagażowa
Klapa tylna
Otwieranie5-drzwiowy hatchback
Po odblokowaniu zamka nacisnąć
przycisk pod emblematem marki i
otworzyć tylną klapę.
Page 35 of 349

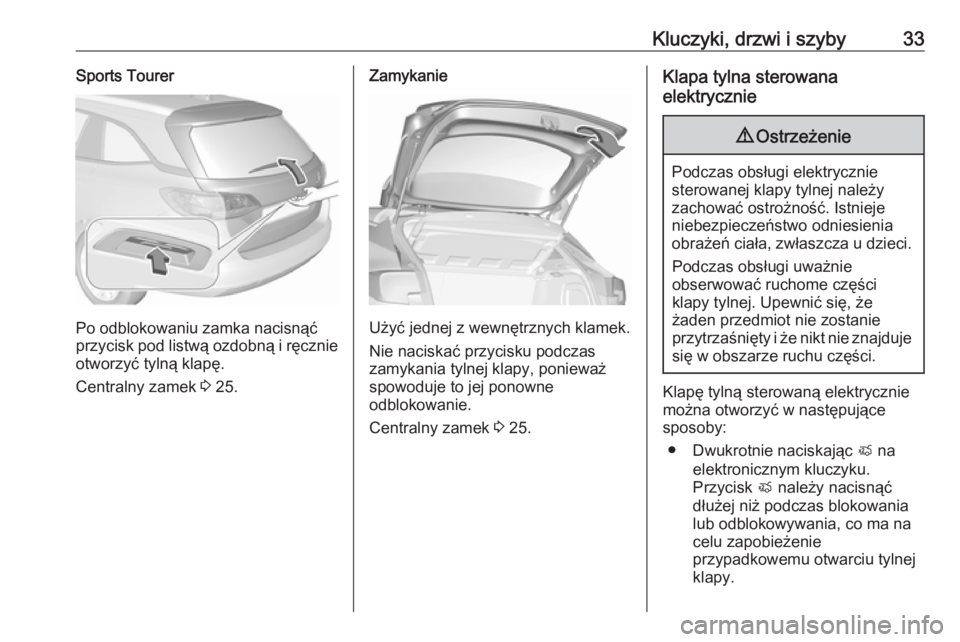

Kluczyki, drzwi i szyby33Sports Tourer
Po odblokowaniu zamka nacisnąć
przycisk pod listwą ozdobną i ręcznie
otworzyć tylną klapę.
Centralny zamek 3 25.
Zamykanie
Użyć jednej z wewnętrznych klamek.
Nie naciskać przycisku podczas
zamykania tylnej klapy, ponieważ
spowoduje to jej ponowne
odblokowanie.
Centralny zamek 3 25.
Klapa tylna sterowana
elektrycznie9 Ostrzeżenie
Podczas obsługi elektrycznie
sterowanej klapy tylnej należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Podczas obsługi uważnie
obserwować ruchome części
klapy tylnej. Upewnić się, że
żaden przedmiot nie zostanie
przytrzaśnięty i że nikt nie znajduje się w obszarze ruchu części.
Klapę tylną sterowaną elektrycznie
można otworzyć w następujące
sposoby:
● Dwukrotnie naciskając X na
elektronicznym kluczyku.
Przycisk X należy nacisnąć
dłużej niż podczas blokowania
lub odblokowywania, co ma na celu zapobieżenie
przypadkowemu otwarciu tylnej
klapy.
Page 36 of 349

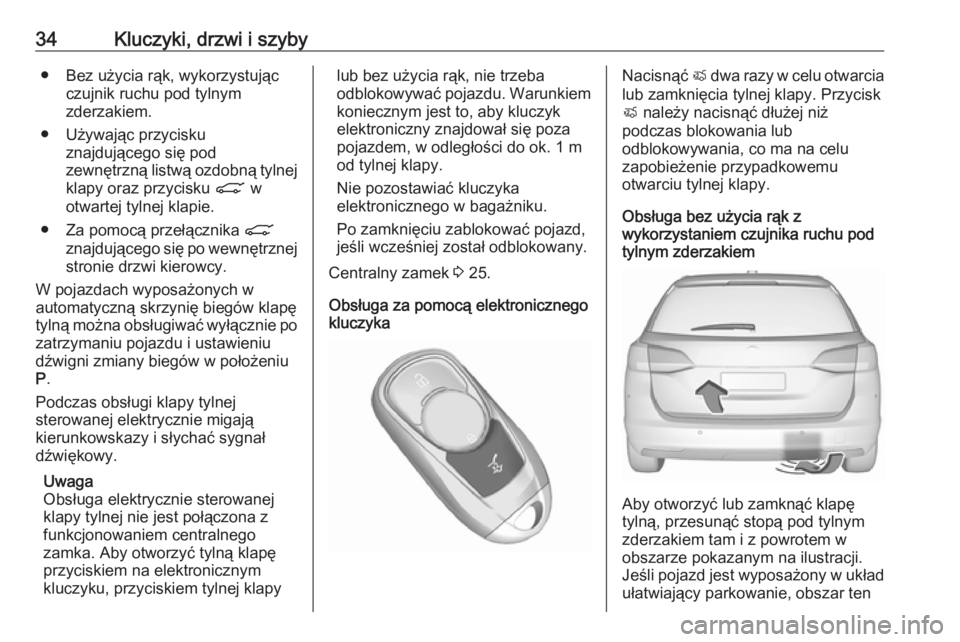

34Kluczyki, drzwi i szyby● Bez użycia rąk, wykorzystującczujnik ruchu pod tylnym
zderzakiem.
● Używając przycisku znajdującego się pod
zewnętrzną listwą ozdobną tylnej klapy oraz przycisku C w
otwartej tylnej klapie.
● Za pomocą przełącznika C
znajdującego się po wewnętrznej stronie drzwi kierowcy.
W pojazdach wyposażonych w
automatyczną skrzynię biegów klapę
tylną można obsługiwać wyłącznie po zatrzymaniu pojazdu i ustawieniu
dźwigni zmiany biegów w położeniu
P .
Podczas obsługi klapy tylnej
sterowanej elektrycznie migają
kierunkowskazy i słychać sygnał
dźwiękowy.
Uwaga
Obsługa elektrycznie sterowanej klapy tylnej nie jest połączona z
funkcjonowaniem centralnego
zamka. Aby otworzyć tylną klapę
przyciskiem na elektronicznym
kluczyku, przyciskiem tylnej klapylub bez użycia rąk, nie trzeba
odblokowywać pojazdu. Warunkiem
koniecznym jest to, aby kluczyk
elektroniczny znajdował się poza
pojazdem, w odległości do ok. 1 m
od tylnej klapy.
Nie pozostawiać kluczyka
elektronicznego w bagażniku.
Po zamknięciu zablokować pojazd,
jeśli wcześniej został odblokowany.
Centralny zamek 3 25.
Obsługa za pomocą elektronicznego
kluczykaNacisnąć X dwa razy w celu otwarcia
lub zamknięcia tylnej klapy. Przycisk
X należy nacisnąć dłużej niż
podczas blokowania lub
odblokowywania, co ma na celu
zapobieżenie przypadkowemu
otwarciu tylnej klapy.
Obsługa bez użycia rąk z
wykorzystaniem czujnika ruchu pod
tylnym zderzakiem
Aby otworzyć lub zamknąć klapę
tylną, przesunąć stopą pod tylnym
zderzakiem tam i z powrotem w
obszarze pokazanym na ilustracji.
Jeśli pojazd jest wyposażony w układ
ułatwiający parkowanie, obszar ten
Page 37 of 349

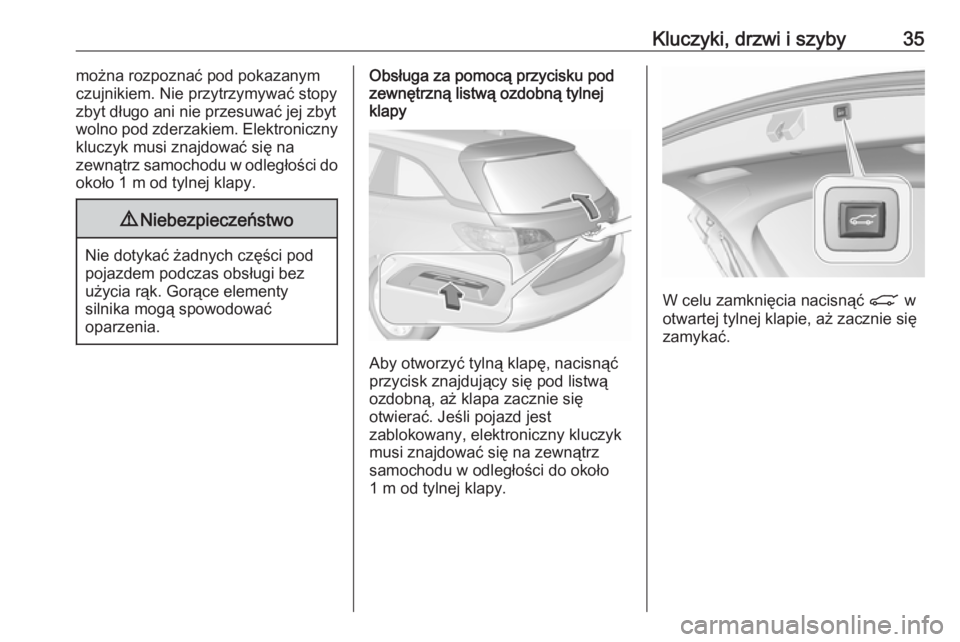

Kluczyki, drzwi i szyby35można rozpoznać pod pokazanym
czujnikiem. Nie przytrzymywać stopy zbyt długo ani nie przesuwać jej zbytwolno pod zderzakiem. Elektroniczny
kluczyk musi znajdować się na
zewnątrz samochodu w odległości do
około 1 m od tylnej klapy.9 Niebezpieczeństwo
Nie dotykać żadnych części pod
pojazdem podczas obsługi bez
użycia rąk. Gorące elementy
silnika mogą spowodować
oparzenia.
Obsługa za pomocą przycisku pod
zewnętrzną listwą ozdobną tylnej
klapy
Aby otworzyć tylną klapę, nacisnąć
przycisk znajdujący się pod listwą
ozdobną, aż klapa zacznie się
otwierać. Jeśli pojazd jest
zablokowany, elektroniczny kluczyk
musi znajdować się na zewnątrz
samochodu w odległości do około 1 m od tylnej klapy.
W celu zamknięcia nacisnąć C w
otwartej tylnej klapie, aż zacznie się
zamykać.
Page 38 of 349

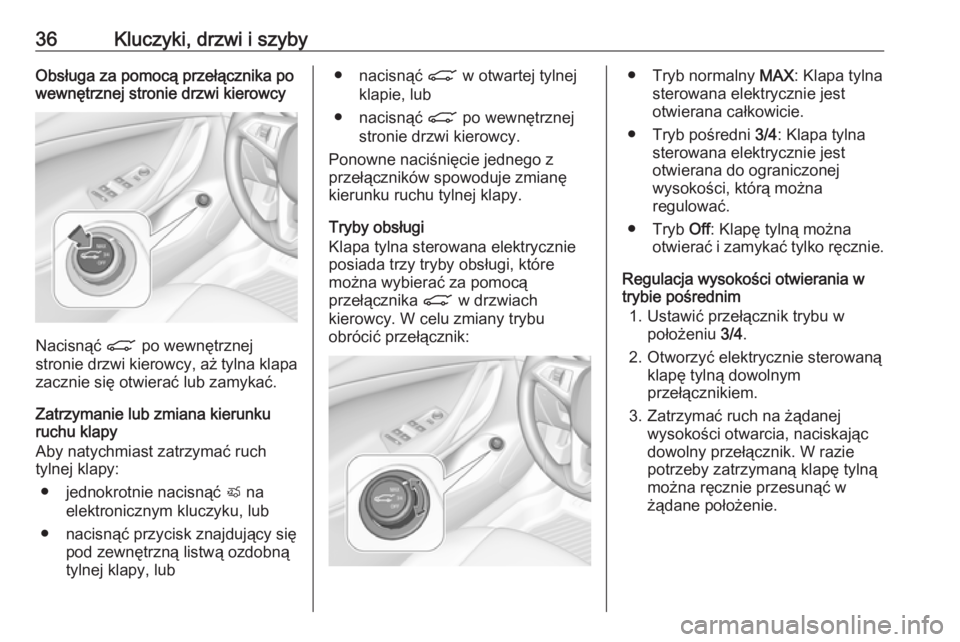

36Kluczyki, drzwi i szybyObsługa za pomocą przełącznika po
wewnętrznej stronie drzwi kierowcy
Nacisnąć C po wewnętrznej
stronie drzwi kierowcy, aż tylna klapa zacznie się otwierać lub zamykać.
Zatrzymanie lub zmiana kierunku
ruchu klapy
Aby natychmiast zatrzymać ruch
tylnej klapy:
● jednokrotnie nacisnąć X na
elektronicznym kluczyku, lub
● nacisnąć przycisk znajdujący się pod zewnętrzną listwą ozdobną
tylnej klapy, lub
● nacisnąć C w otwartej tylnej
klapie, lub
● nacisnąć C po wewnętrznej
stronie drzwi kierowcy.
Ponowne naciśnięcie jednego z
przełączników spowoduje zmianę
kierunku ruchu tylnej klapy.
Tryby obsługi
Klapa tylna sterowana elektrycznie
posiada trzy tryby obsługi, które
można wybierać za pomocą
przełącznika C w drzwiach
kierowcy. W celu zmiany trybu
obrócić przełącznik:● Tryb normalny MAX: Klapa tylna
sterowana elektrycznie jest
otwierana całkowicie.
● Tryb pośredni 3/4: Klapa tylna
sterowana elektrycznie jest
otwierana do ograniczonej
wysokości, którą można
regulować.
● Tryb Off: Klapę tylną można
otwierać i zamykać tylko ręcznie.
Regulacja wysokości otwierania w
trybie pośrednim
1. Ustawić przełącznik trybu w położeniu 3/4.
2. Otworzyć elektrycznie sterowaną klapę tylną dowolnym
przełącznikiem.
3. Zatrzymać ruch na żądanej wysokości otwarcia, naciskając
dowolny przełącznik. W razie
potrzeby zatrzymaną klapę tylną
można ręcznie przesunąć w
żądane położenie.
Page 39 of 349

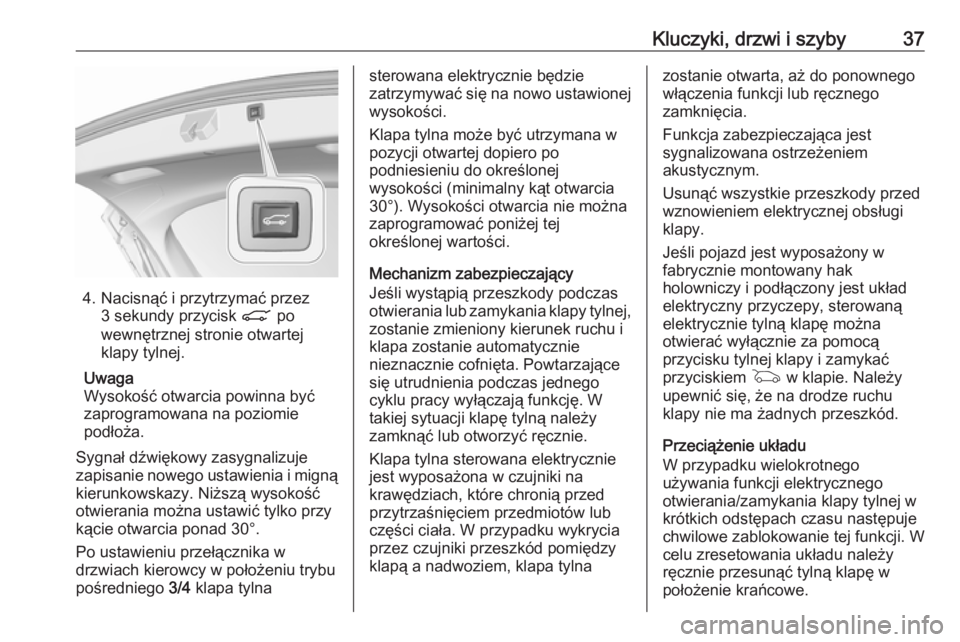

Kluczyki, drzwi i szyby37
4. Nacisnąć i przytrzymać przez3 sekundy przycisk C po
wewnętrznej stronie otwartej klapy tylnej.
Uwaga
Wysokość otwarcia powinna być zaprogramowana na poziomie
podłoża.
Sygnał dźwiękowy zasygnalizuje
zapisanie nowego ustawienia i migną
kierunkowskazy. Niższą wysokość
otwierania można ustawić tylko przy
kącie otwarcia ponad 30°.
Po ustawieniu przełącznika w
drzwiach kierowcy w położeniu trybu
pośredniego 3/4 klapa tylna
sterowana elektrycznie będzie
zatrzymywać się na nowo ustawionej
wysokości.
Klapa tylna może być utrzymana w
pozycji otwartej dopiero po
podniesieniu do określonej
wysokości (minimalny kąt otwarcia
30°). Wysokości otwarcia nie można zaprogramować poniżej tej
określonej wartości.
Mechanizm zabezpieczający
Jeśli wystąpią przeszkody podczas
otwierania lub zamykania klapy tylnej, zostanie zmieniony kierunek ruchu i
klapa zostanie automatycznie
nieznacznie cofnięta. Powtarzające
się utrudnienia podczas jednego
cyklu pracy wyłączają funkcję. W
takiej sytuacji klapę tylną należy
zamknąć lub otworzyć ręcznie.
Klapa tylna sterowana elektrycznie
jest wyposażona w czujniki na
krawędziach, które chronią przed
przytrzaśnięciem przedmiotów lub części ciała. W przypadku wykrycia
przez czujniki przeszkód pomiędzy
klapą a nadwoziem, klapa tylnazostanie otwarta, aż do ponownego
włączenia funkcji lub ręcznego
zamknięcia.
Funkcja zabezpieczająca jest
sygnalizowana ostrzeżeniem
akustycznym.
Usunąć wszystkie przeszkody przed
wznowieniem elektrycznej obsługi
klapy.
Jeśli pojazd jest wyposażony w
fabrycznie montowany hak
holowniczy i podłączony jest układ
elektryczny przyczepy, sterowaną
elektrycznie tylną klapę można
otwierać wyłącznie za pomocą
przycisku tylnej klapy i zamykać
przyciskiem G w klapie. Należy
upewnić się, że na drodze ruchu
klapy nie ma żadnych przeszkód.
Przeciążenie układu
W przypadku wielokrotnego
używania funkcji elektrycznego
otwierania/zamykania klapy tylnej w
krótkich odstępach czasu następuje
chwilowe zablokowanie tej funkcji. W
celu zresetowania układu należy
ręcznie przesunąć tylną klapę w
położenie krańcowe.
Page 40 of 349

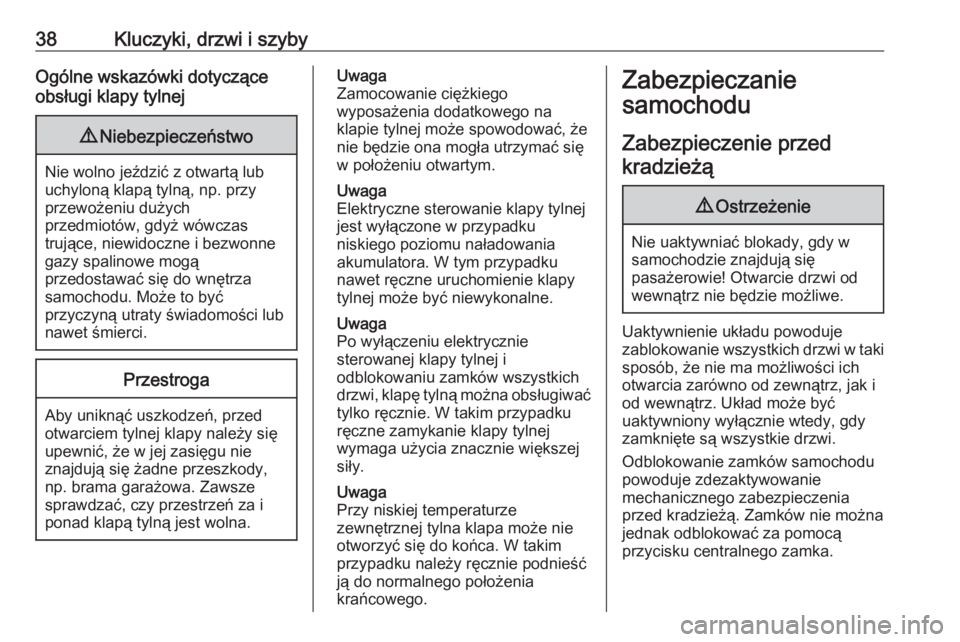

38Kluczyki, drzwi i szybyOgólne wskazówki dotyczące
obsługi klapy tylnej9 Niebezpieczeństwo
Nie wolno jeździć z otwartą lub
uchyloną klapą tylną, np. przy
przewożeniu dużych
przedmiotów, gdyż wówczas
trujące, niewidoczne i bezwonne
gazy spalinowe mogą
przedostawać się do wnętrza
samochodu. Może to być
przyczyną utraty świadomości lub
nawet śmierci.
Przestroga
Aby uniknąć uszkodzeń, przed
otwarciem tylnej klapy należy się
upewnić, że w jej zasięgu nie
znajdują się żadne przeszkody,
np. brama garażowa. Zawsze
sprawdzać, czy przestrzeń za i
ponad klapą tylną jest wolna.
Uwaga
Zamocowanie ciężkiego
wyposażenia dodatkowego na
klapie tylnej może spowodować, że
nie będzie ona mogła utrzymać się
w położeniu otwartym.
Uwaga
Elektryczne sterowanie klapy tylnej
jest wyłączone w przypadku
niskiego poziomu naładowania
akumulatora. W tym przypadku
nawet ręczne uruchomienie klapy
tylnej może być niewykonalne.
Uwaga
Po wyłączeniu elektrycznie
sterowanej klapy tylnej i
odblokowaniu zamków wszystkich
drzwi, klapę tylną można obsługiwać
tylko ręcznie. W takim przypadku
ręczne zamykanie klapy tylnej
wymaga użycia znacznie większej
siły.
Uwaga
Przy niskiej temperaturze
zewnętrznej tylna klapa może nie
otworzyć się do końca. W takim przypadku należy ręcznie podnieść
ją do normalnego położenia
krańcowego.Zabezpieczanie
samochodu
Zabezpieczenie przedkradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie wszystkich drzwi w taki
sposób, że nie ma możliwości ich
otwarcia zarówno od zewnątrz, jak i
od wewnątrz. Układ może być
uaktywniony wyłącznie wtedy, gdy zamknięte są wszystkie drzwi.
Odblokowanie zamków samochodu
powoduje zdezaktywowanie
mechanicznego zabezpieczenia
przed kradzieżą. Zamków nie można
jednak odblokować za pomocą
przycisku centralnego zamka.
